ĆECHIE Model w stylu Retro

[rajaner]

   Witam wszystkich sympatyków modeli samolotów przypominających pionierskie konstrukcję  z dawnych lat i wszystkich którzy lubią

   nietypowe konstrukcje latających [albo i nie] modeli samolotów.

Po zakończonej budowie modelu Demoisele postanowiłem zrobić model samolotu o dziwnej nazwie " ĆECHIE". Na Temat tego modelu jest bardzo mało informacji. Szukając planów i jakiś zdjęć nie wiele mogłem się dowiedzieć, może dla tego zaciekawił mnie ten model samolotu.

Ale nie ma co się zastanawiać czas rozpocząć to co jest w zamiarach.Plany PDF jakie posiadam są pod silnik spalinowy 6,5 a model będzie pod napęd elektryczny i dla tego wprowadzę małe zmiany przede wszystkim w konstrukcji kadłuba.



Coś na temat modelu:



Rozpiętość -1350 mm
Długość - 790 mm
Pozostałe dane chwilowo nieznane.



A tak to ma wyglądać.                     Rysunek poglądowy modelu.

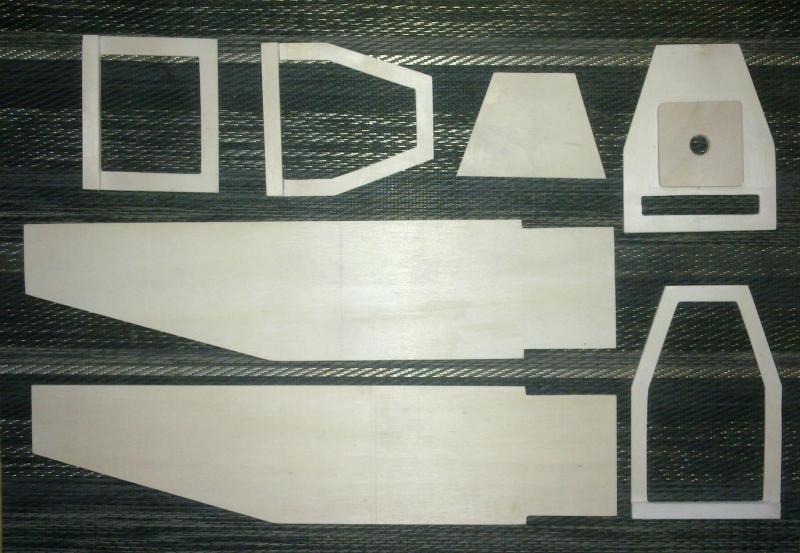

Budowę modelu rozpocząłem od wycięcia wręg i boków kadłuba, tani materiał,sklejka owocówka 3 mm.

Ponieważ wręgi gotowe rozpoczynam budowę kadłuba.

Wyciąłem listewki sosnowe 5x5 mm które posłużą jako podłużnice i kratownica kadłuba.

CDN.

Pozdrawiam Andrzej.





[robertus]

Od strony spójności geometrycznej to statecznik pionowy przerobiłbym aby był trapezem. Lepiej by pasował do stateczników poziomych

[idfx]

Myślę, że Andrzej pragnie zaprezentować co i jak buduje a nie pyta w jaki sposób to zrobić .. Z chęcią obejrzę postępy prac.

[rajaner]

Od strony spójności geometrycznej to statecznik pionowy przerobiłbym aby był trapezem. Lepiej by pasował do stateczników poziomych.

Myślałem nad małymi zmianami wyglądu stateczników ale model ma przypominać pionierską konstrukcję z dawnych lat.

Samoloty budowane w tamtych czasach miały przedziwne kształty skrzydeł i stateczników dla tego postanowiłem nie zmieniać

zewnętrznego wyglądu modelu.

[Ejdzjan]

Cześć Andrzej.



 Podsyłam kilka fotek  dla  ciebie  mojego  modeliku









Pozdrawiam Adrian

[rajaner]

Modelik super.

Ale nieco się różni wyglądem od tego co mam zamiar zrobić.

Podobnie jak Ty mam zamiar nie oklejać tylnej części kadłuba wydaje mi się że to wygląda bardzo realistycznie jak na taki model samolotu.



Pozdrawiam Andrzej.

[Ejdzjan]

Tak trochę się  różni od  twojego. Nie  oklejaj tyłu bardzo  ładnie  wygląda  model z  kratownicą taki retro. Ten mój  ma  rozpiętość 1300mm i  lata  na  silniku 2cm.

[rajaner]

Adrian model bardzo podobny, jaka jest waga twojego modelu i jakie zamontowałeś serwa.

Ja mam zamiar wstawić jakieś 9g.Ale zastanawiam się czy nie będą za słabe.

[rajaner]

Sobota minęła a w tym czasie model zaczął się budować.

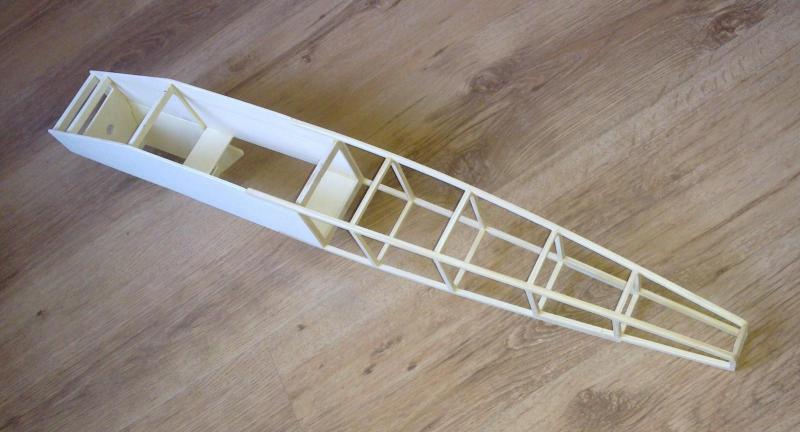

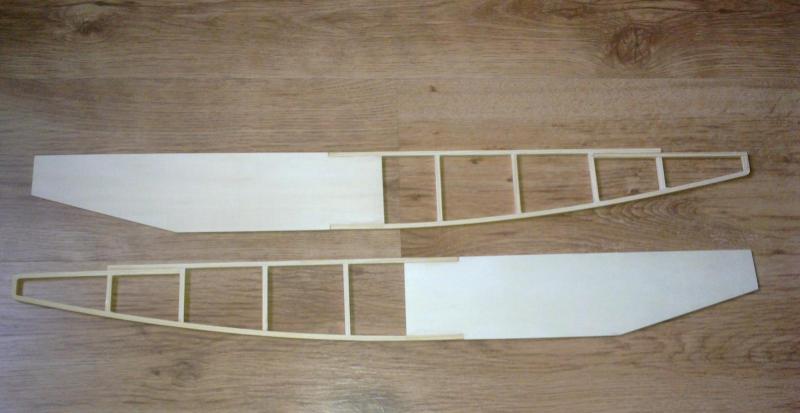

Ponieważ miałem przygotowane wręgi do bocznych okładzin kadłuba dokleiłem podłużnice i pomiędzy nie rozpórki.



Do montażu używam wikolu i cyjanopanu dzięki takiemu połączeniu prace mogą się szybko posuwać.Po kilkunastu minutach można dalej coś działać przy modelu.Po delikatnym przeszlifowaniu klejonych miejsc obie połowy zostały połączone w całość i doklejone kilka takich tam kawałków sklejki.

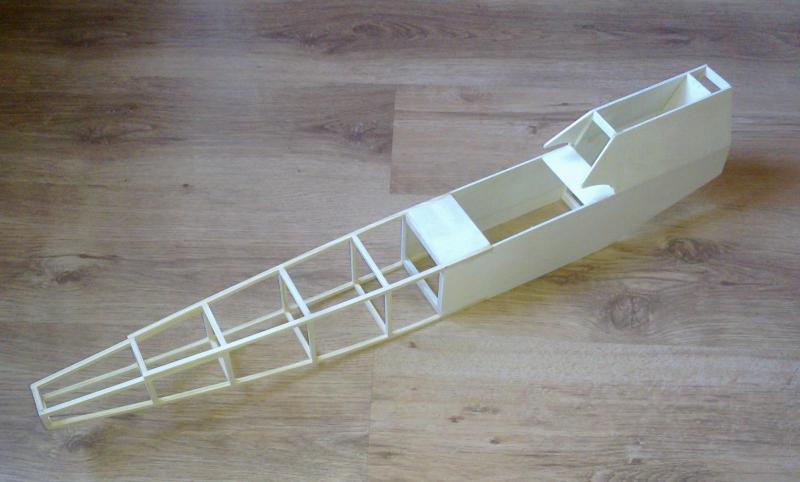

Tak to wygląda na chwilę obecną.



CDN.

[Ejdzjan]

Waga  mojego to 1100g serwa zamontowane są standardowe

[rajaner]

Waga  mojego to 1100g serwa zamontowane są standardowe

Bardzo dziękuję za informację,mam nadzieję że mój wynalazek nie przekroczy tej wagi.



Czy ktoś budował taki model?

Jeżeli ktoś posiada jakiś zdjęcia lub filmy z lotu tego modelu bardzo bym prosił o udostępnienie, bo każda informacja na ten temat była by dla mnie bardzo przydatna.

Zapewne każdy kto buduje jakiś model chciałby na jego temat wiedzieć jak najwięcej a na temat tego modelu ciężko jest czegoś się doszukać.



Z góry dziękuję Andrzej.

[f-150]

Setup w opisie

[rajaner]

Dzięki Wojtek za film jak dla mnie jest super,



Zawsze kiedy zaczynam budowę nowego modelu nie mogę o nim przestać myśleć i ciągnie mnie żeby coś dorobić.

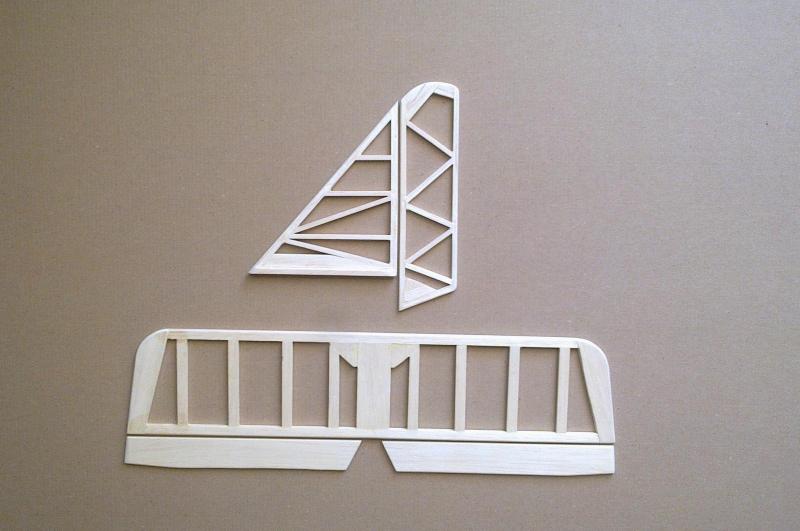

Dla odmiany zacząłem robić stateczniki które są prawie gotowe.Nie wiem czy to dobry pomysł ale pomniejszyłem ster wysokości i zrobiłem go

z pełnej deseczki balsy.Troczę się mi to nie podoba i prawdopodobnie pójdzie do przeróbki.



Ja to mówią w miedzy czasie zacząłem dłubać przy osłonie silnika.

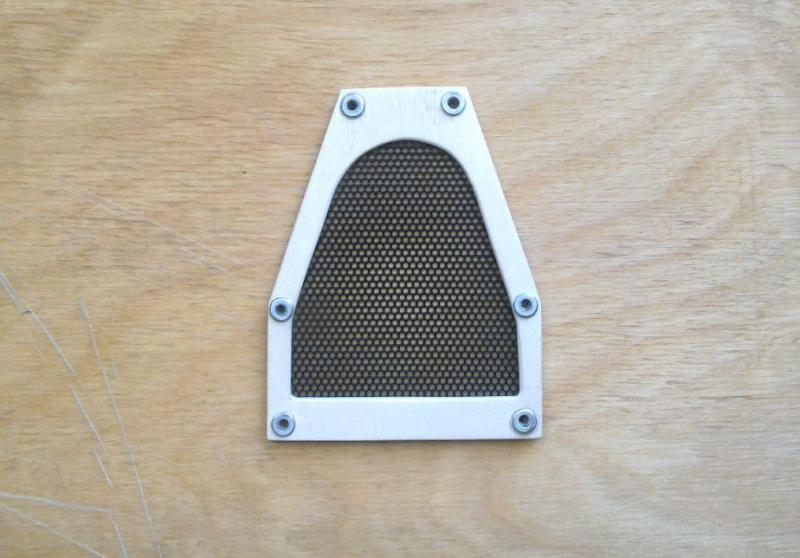

Dla dobrego dostępu będzie zdejmowana.Przydały się stare kolumny siatka z osłony głośnika.



[rajaner]

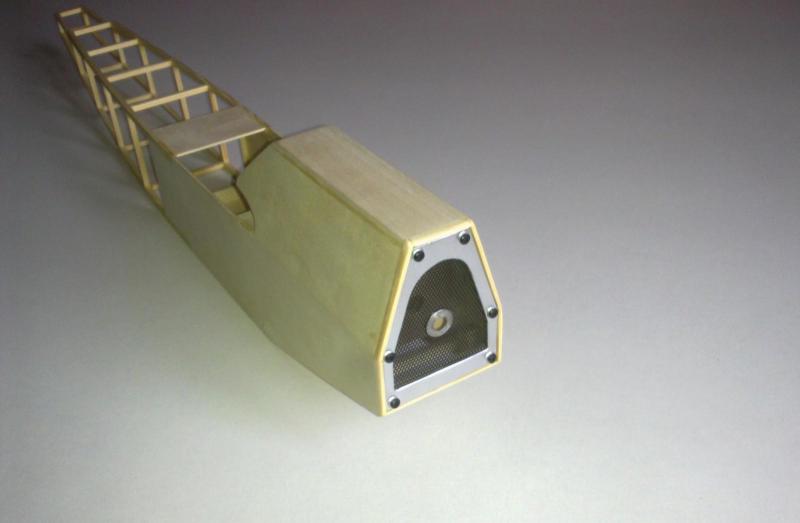

 Osłona silnika zamontowana w modelu,wyszła jak wyszła wydaje mi się że może być.

Jeżeli ktoś ma jakieś uwagi na temat budowy to proszę pisać puki jest czas aby coś poprawić.

W tym okresie przed świątecznym mam dużo wolnego czasu i dla tego codziennie mogę coś zrobić przy modelu.

Jak dobrze pójdzie jutro powinien stanąć na kołach.



[Pasjonat22]

Ja bym przerobil ster wysokosci ,bo nie pasuje do reszty modelu:)

[mirolek]

SW jest OKI - to mały model i takie drobne odstępstwa są możliwe i akceptowalne.

Kontynuuj budowę skoro czasu pod dostatkiem i nie czekaj na uwagi. Zapewne wiele osób obserwuje a skoro krytycznie nie oceniają to znaczy, że jest dobrze a nawet bardzo dobrze

Osłona silnika wygląda super.



ms

[sławek]

Nie tyle ster co cały statecznik poziomy - na rysunku był bardziej retro -jego końcówki

Zapowiada sie przyjemny samolocik .

[zbjanik]

No można lekko pofalować krawędź spływu, jak w RWD-4 i będzie bardzo staromodnie.

[rajaner]

Dzięki za zwrócenie uwagi trzeba to poprawić za bardzo to wszystko jest zaokrąglone.

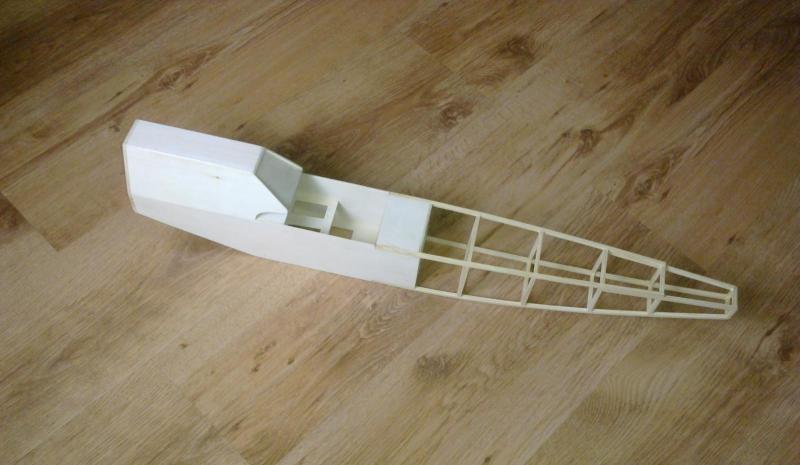

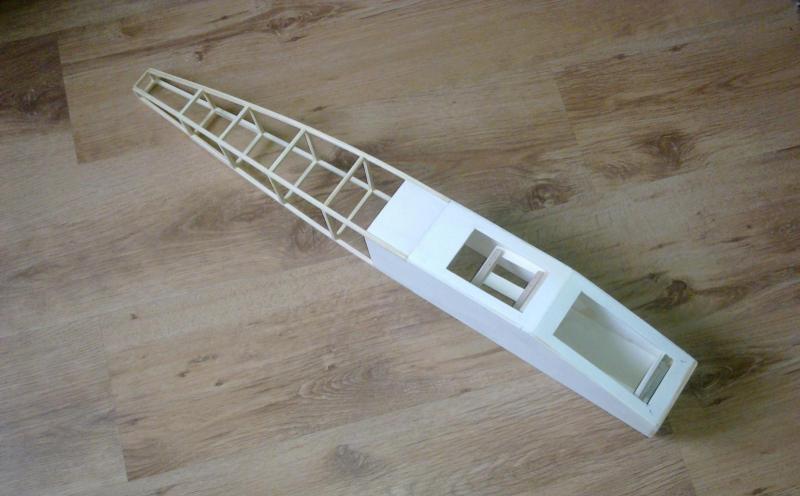

Kadłub w zasadzie jest gotowy pozostały prace wykończeniowe.Przy budowie wcześniejszego modelu M-18 Dromader miałem utrudniony dostęp do wyposażenia.W tym modelu postanowiłem uniknąć tego problemu i od spodu będzie dojście do wszystkiego.



Tak to wygląda na chwilę obecną.



Wczoraj zacząłem męczyć druty na podwozie po południu mam zamiar model postawić na kołach.



[mayster8405]

Nie wiem jaki masz drut, ja stalowy  po wygięciu podwozia hartowałem  w oleju.Podwozie się nie wyginało i było sprężyste.
