Zaczynam budowę CSS-11 w skali 1/3 , projektu kolegi Mariusza Witkowskiego z Łodzi.

Model będzie miał ok 3,6m rozpiętości i planowany silnik 3W 75 i.. Celuje w masę  modelu ok 16-18kg( jak wyjdzie to zobaczymy).

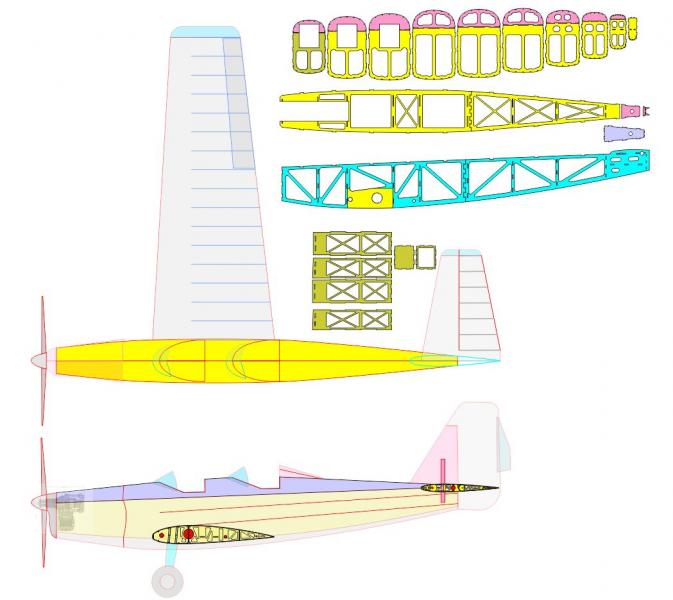

rysunek modelu




Link to comment
Share on other sites

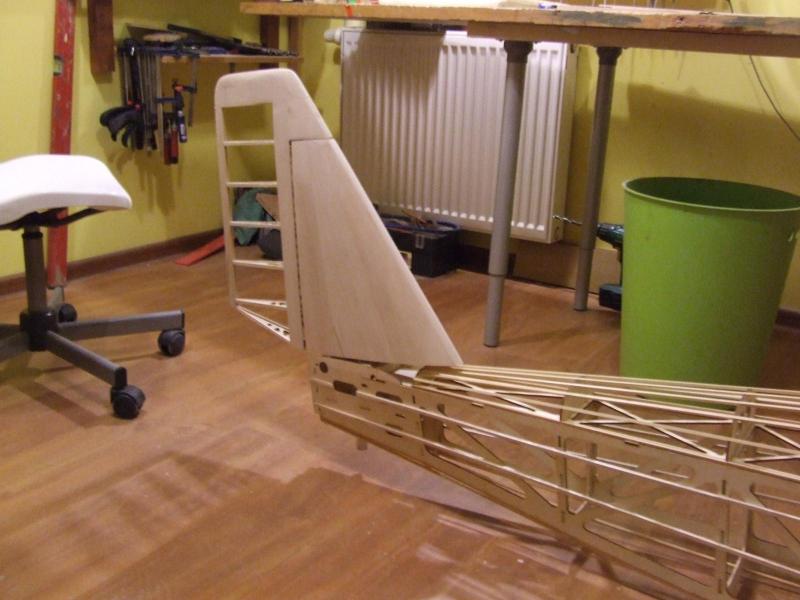

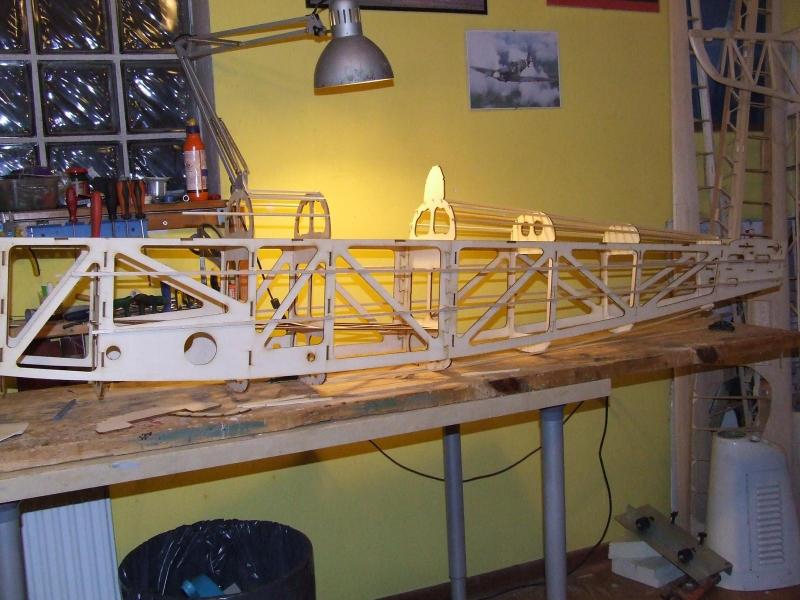

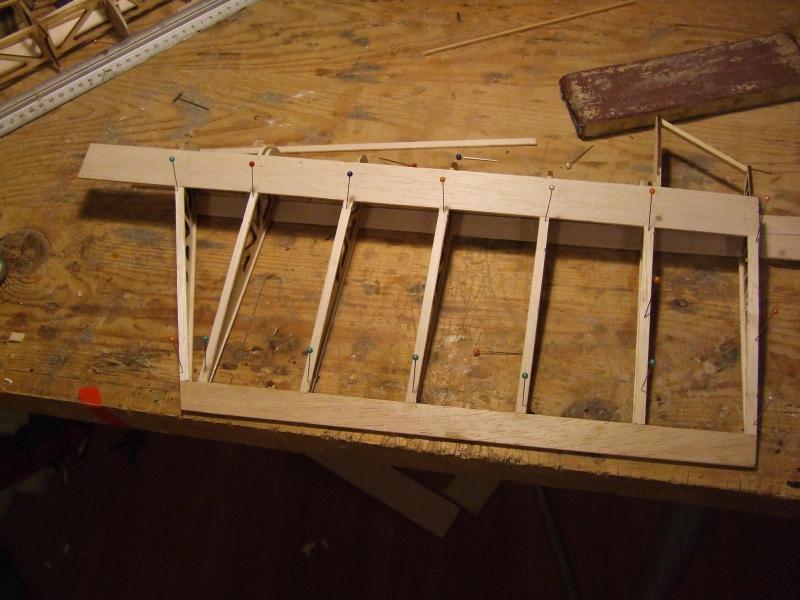

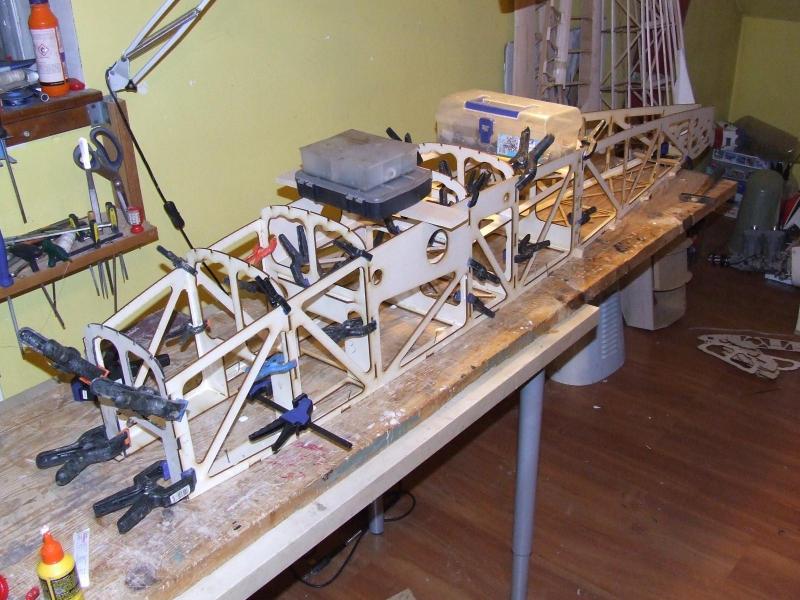

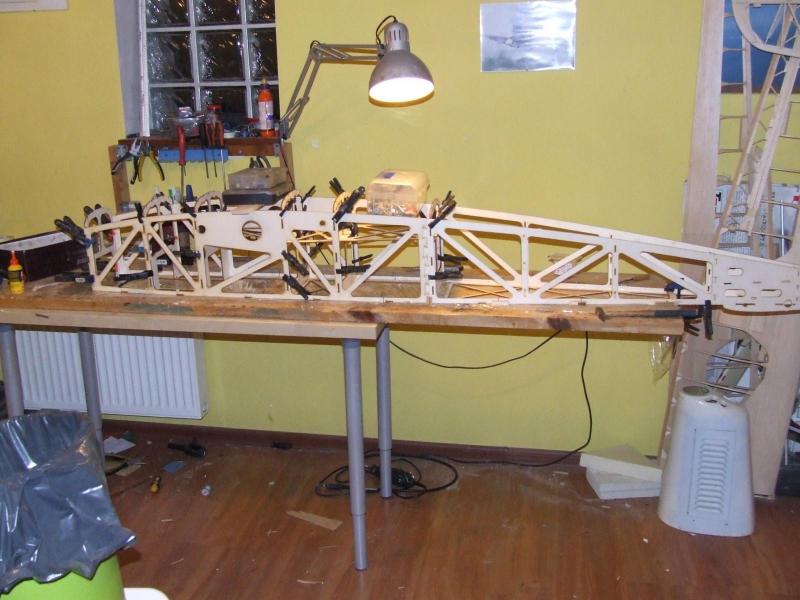

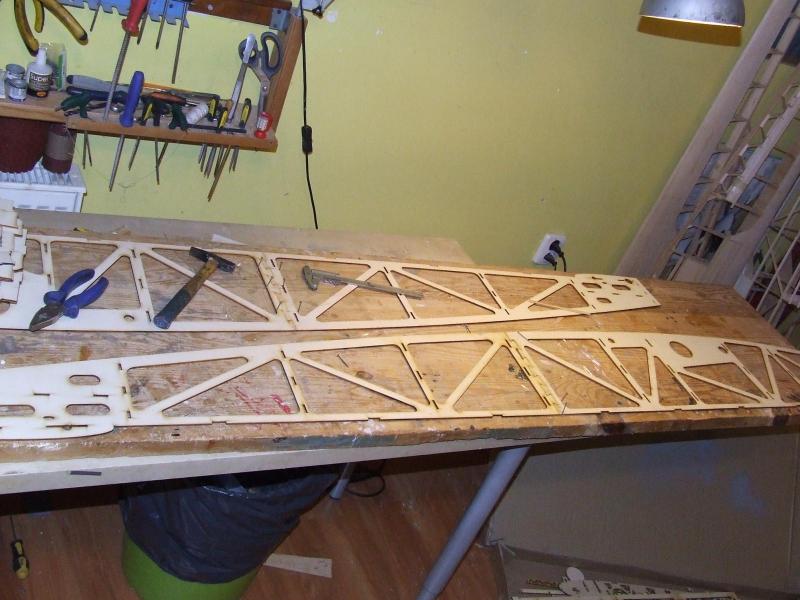

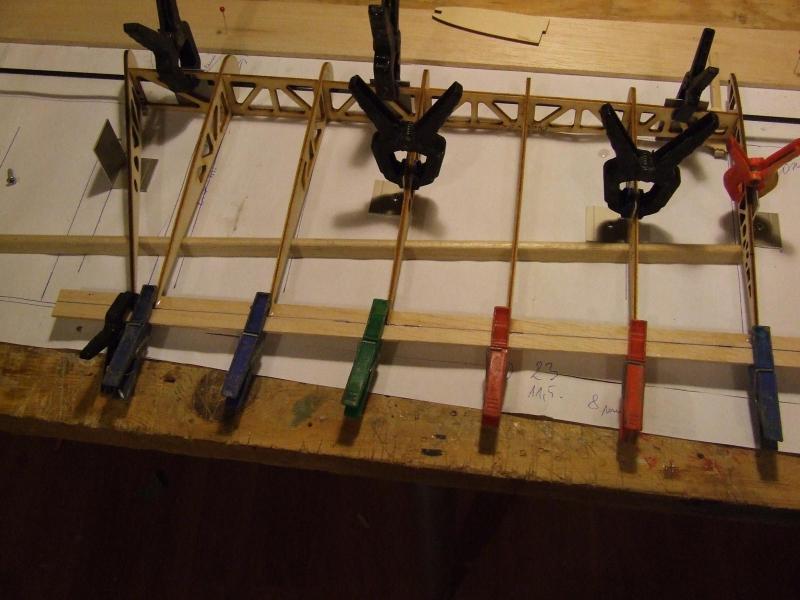

Kilka zdjęć z montażu kadłuba i pionowego

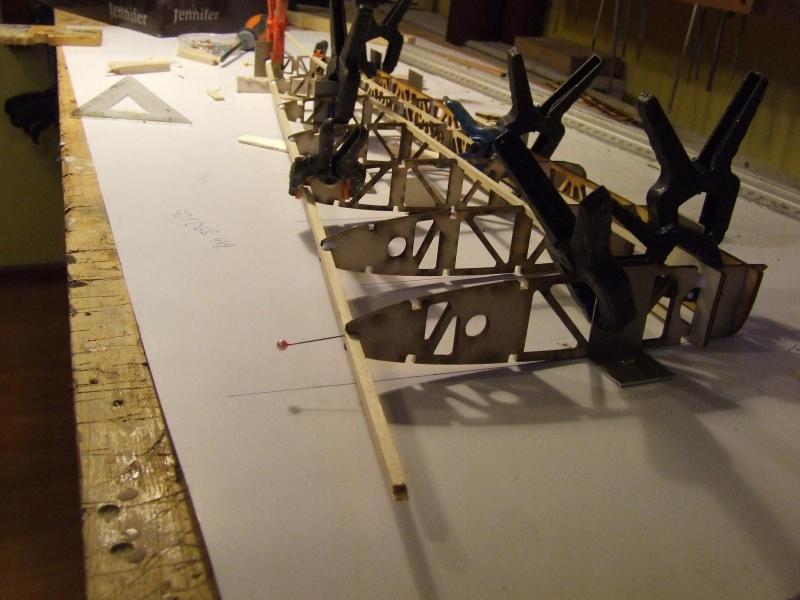

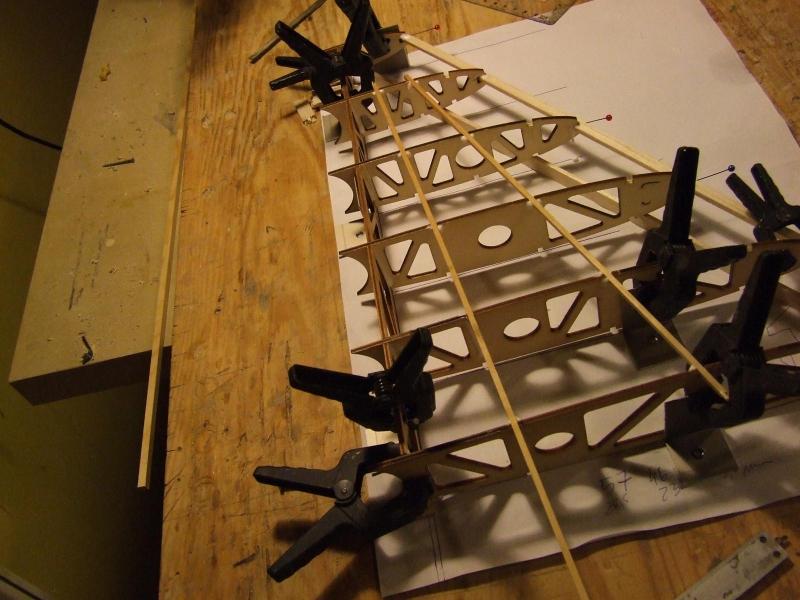

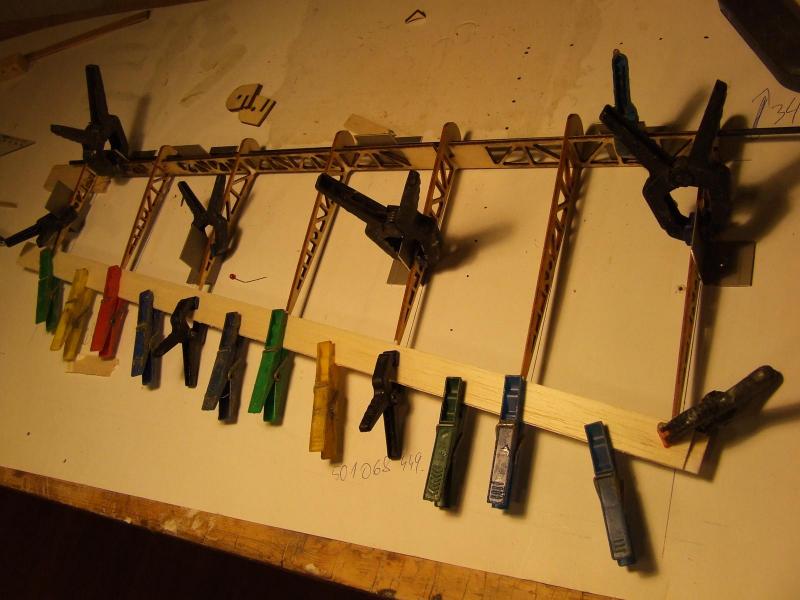

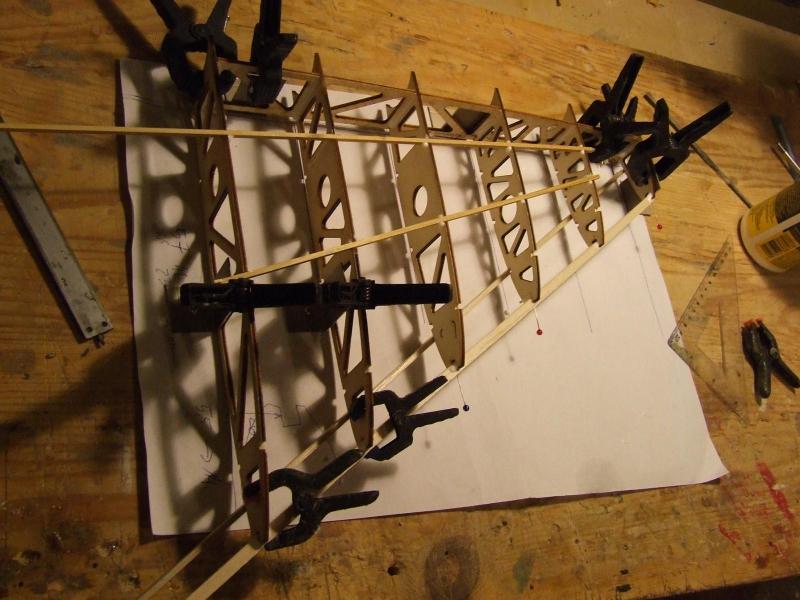

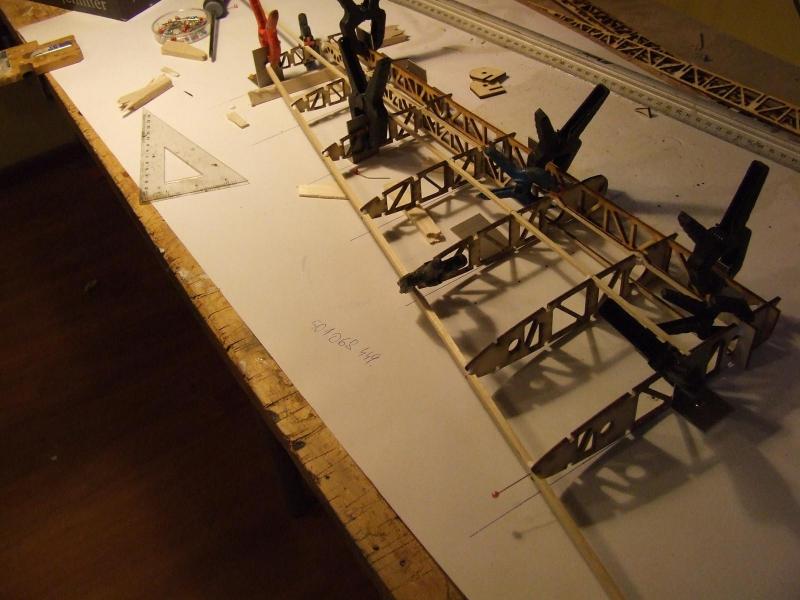

Montaż usterzenia poziomego. Stateczniki poziomy i pionowy będą pokryte balsą 2mm, natomiast stery Koveralem.post-3609-0-03760500-1489430133_thumb.jpgpost-3609-0-76472100-1489430141_thumb.jpgpost-3609-0-84881300-1489430154_thumb.jpg












  • Upvote 1
Link to comment
Share on other sites

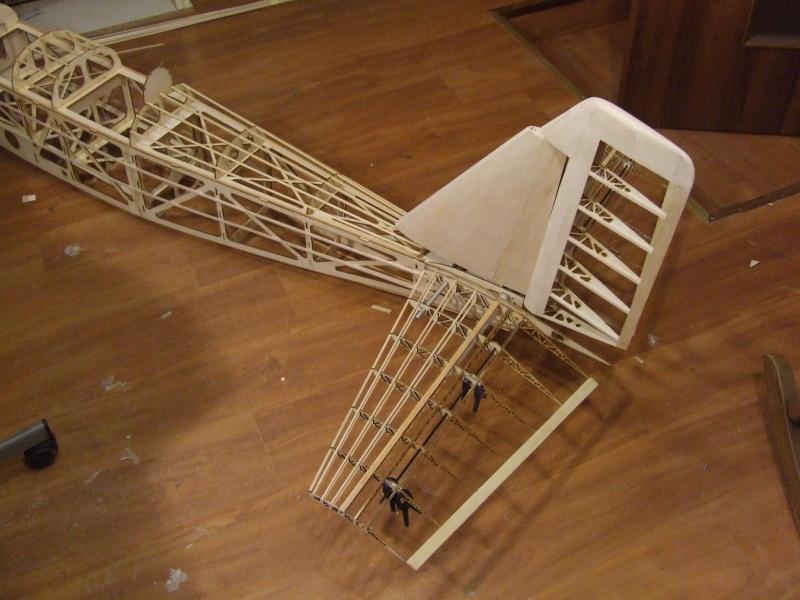

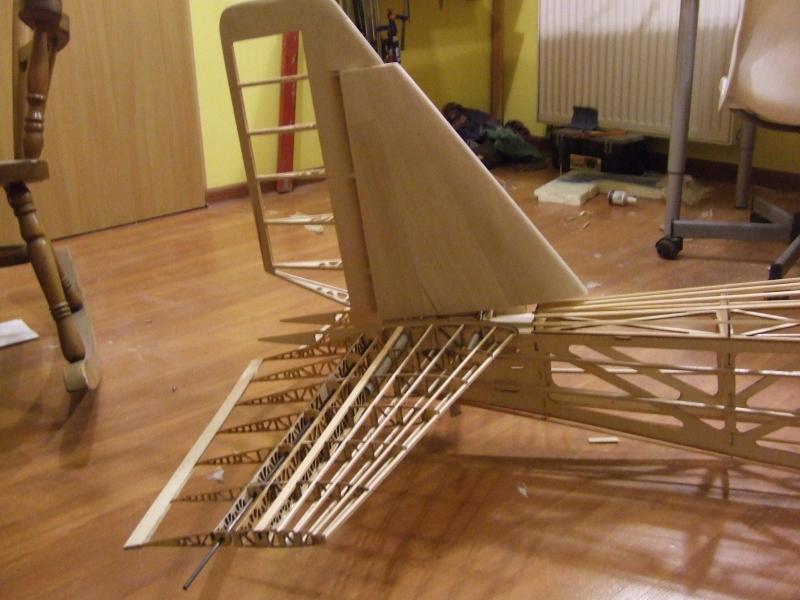

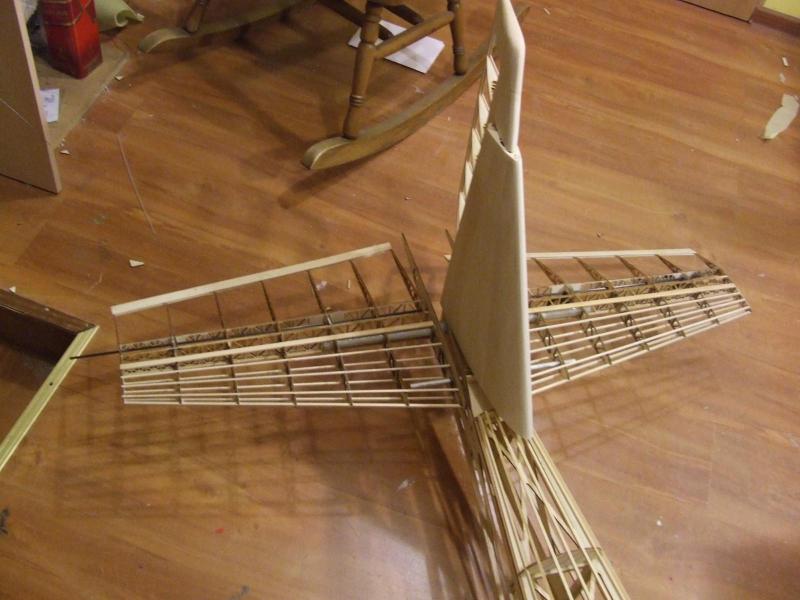

Prace na usterzeniem idą do przodu.Konstrukcja będzie jeszcze pokryta balsą 2 mm.



post-3609-0-35277100-1489525427_thumb.jpgpost-3609-0-01348800-1489525452_thumb.jpgpost-3609-0-12130800-1489525490_thumb.jpg

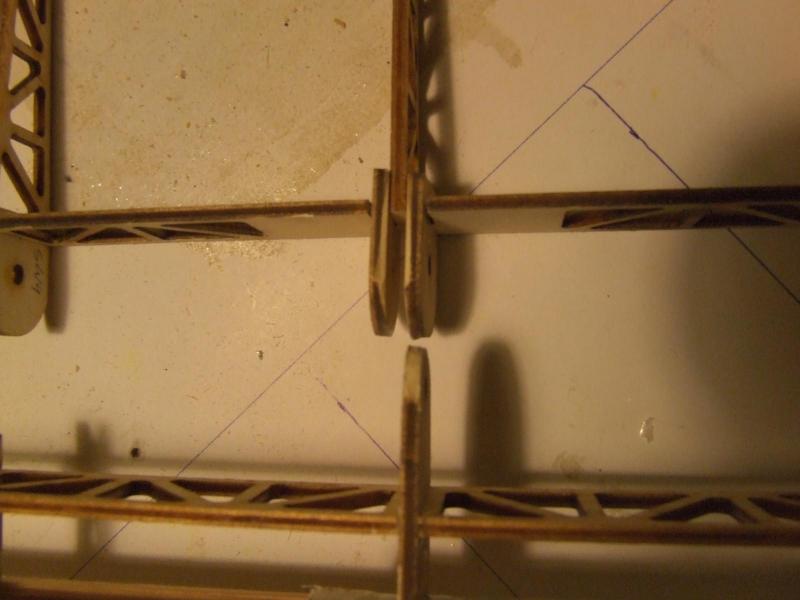

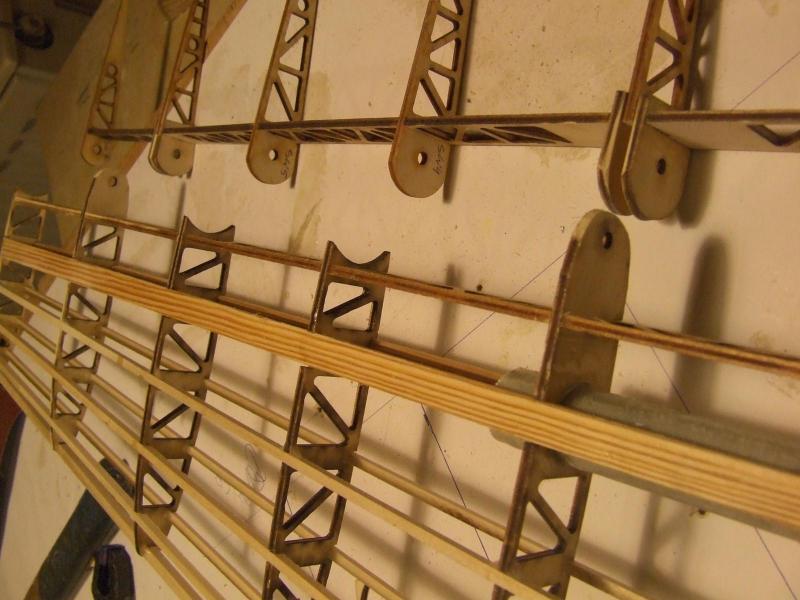

na poniższych zdjęciach konstrukcja zawiasów ze sklejki laminowanej tkaniną szklaną


Statecznik jest dzielony i będzie na rurce aluminiowej 18 mm i węglowej 10 mm.



  • Upvote 1
Link to comment
Share on other sites

Cześć Mariusz.



Model zacny, rozmiar słuszny i mam nieodparte wrażenie że używałeś do projektowania DevFuse'a i DevWing'a  :) .

Widzę, że robota pali Ci się w rękach  :) . Już Ci kibicuję.

Czym będziesz wykonywał poszycie?

Link to comment
Share on other sites

Cześć Mariusz.



Model zacny, rozmiar słuszny i mam nieodparte wrażenie że używałeś do projektowania DevFuse'a i DevWing'a  :) .

Widzę, że robota pali Ci się w rękach  :) . Już Ci kibicuję.

Czym będziesz wykonywał poszycie?

tam gdzie była sklejka to balsa, a imitacja płótna to będzie koverall
