Crawler by przemo ... czyli moja rozkmina o co chodzi w off roadzie w skali 1/10

[przemo]

23 minuty temu, Grifon napisał:

Strasznie to fajne, ale skomplikowane, mnie rozwalił silnik modelu tego gościa a raczej ta wkrętarka?



Ano fajne ... skomplikowane też ale jest wyzwanie przy budowie ... a silnik z przekładnią z wkrętarki to dobry pomysł i często stosowany. Przekładnia planetarna i jeszcze ma dwa biegi więc same plusy

[przemo]

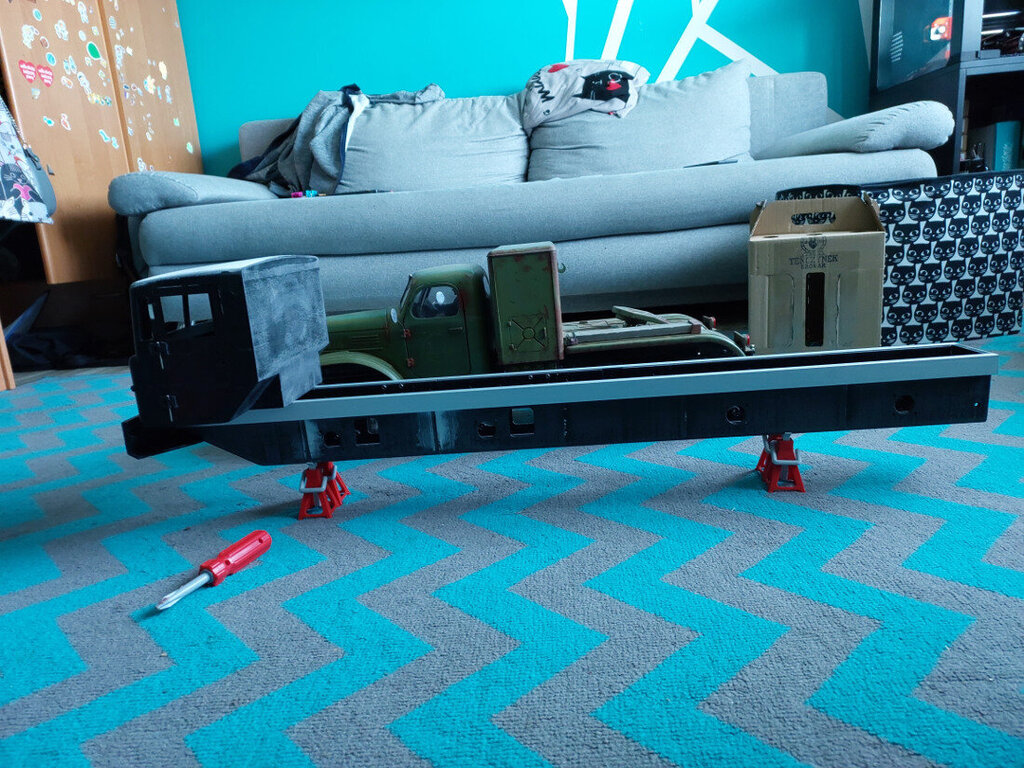

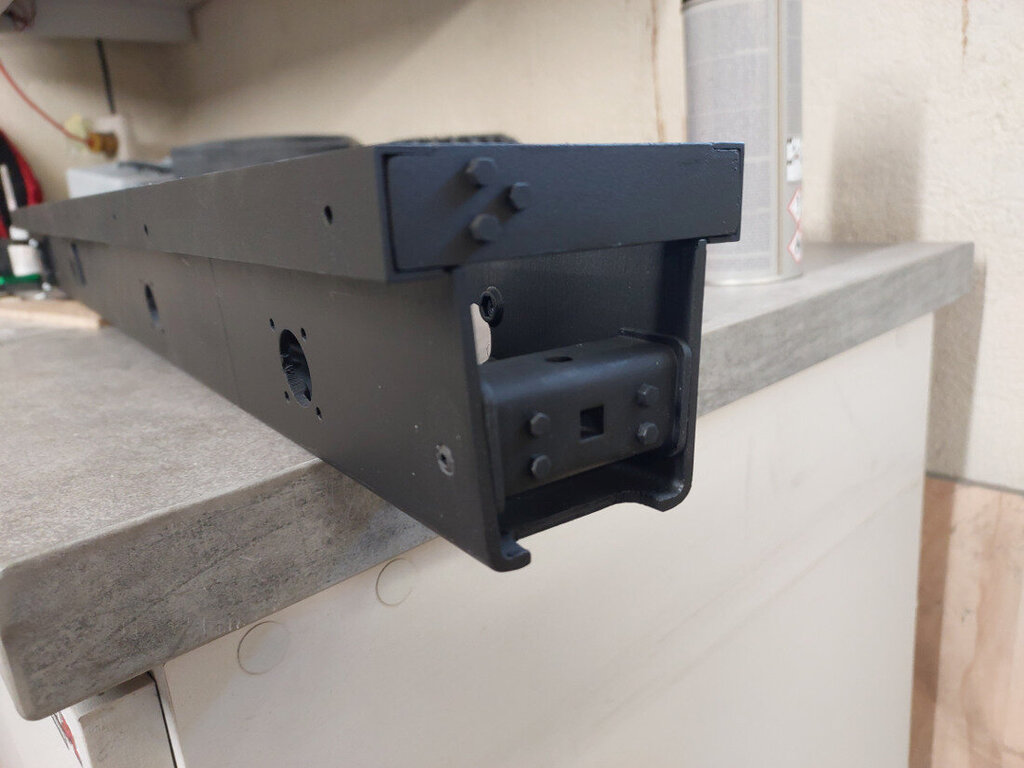

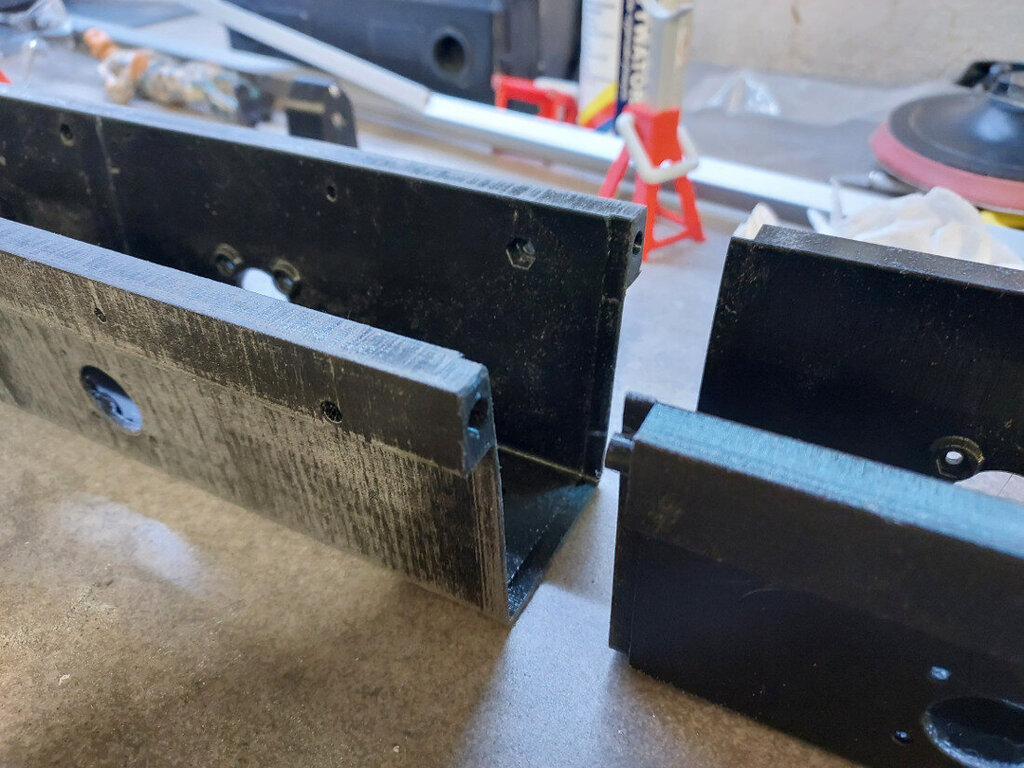

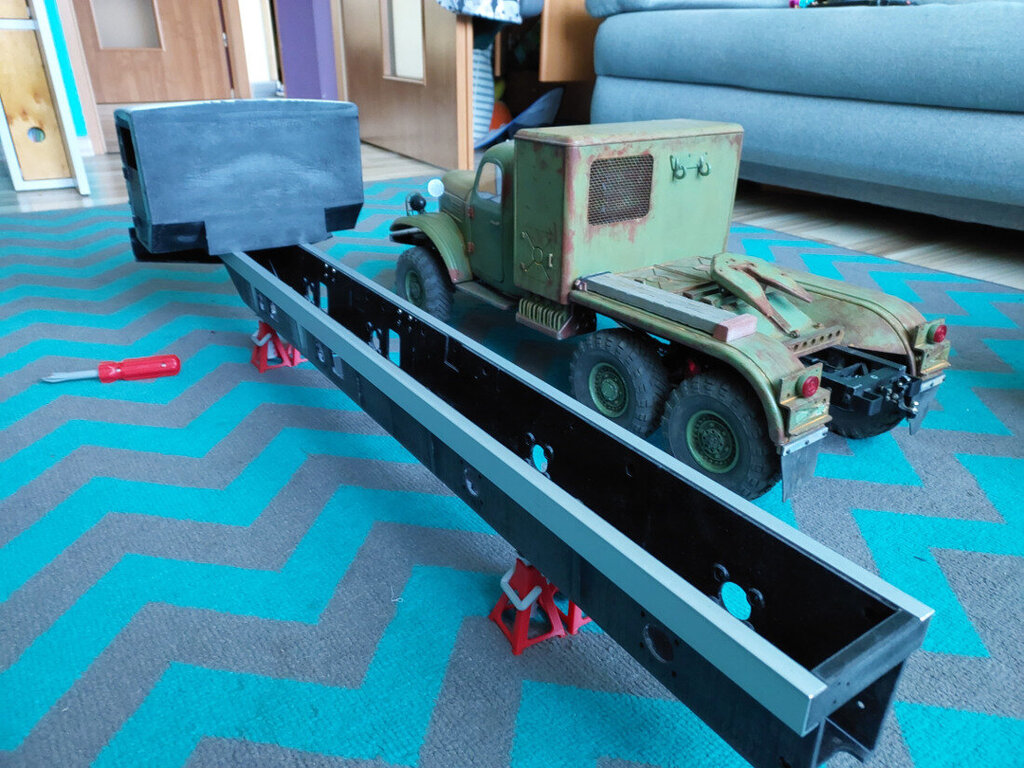

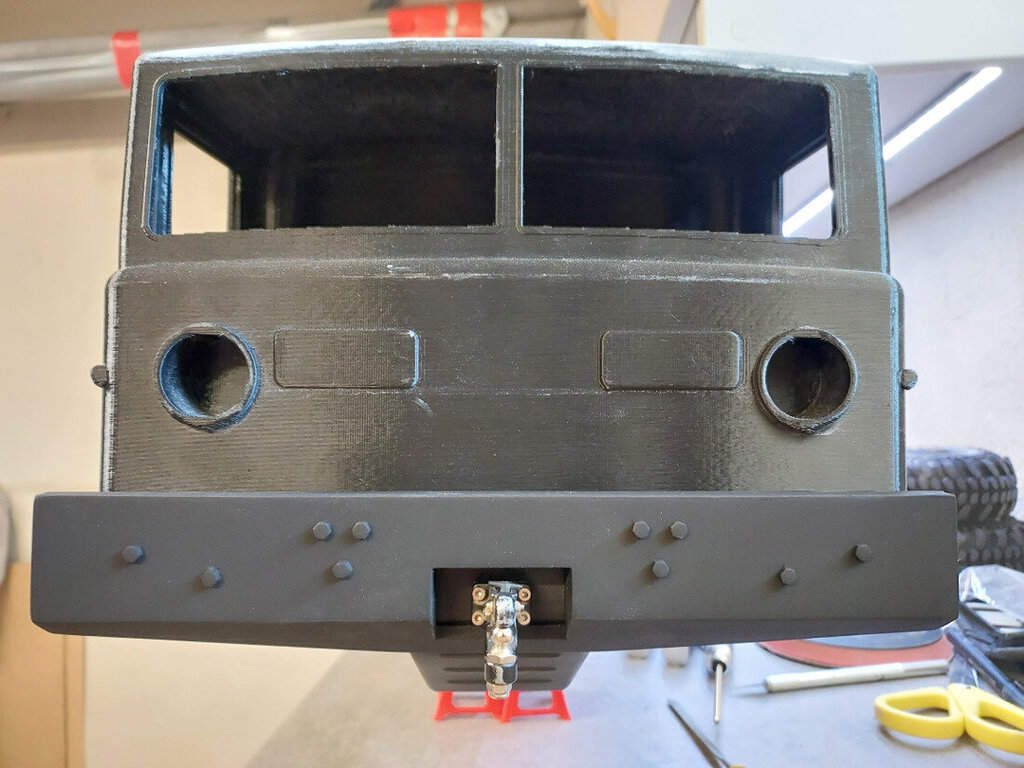

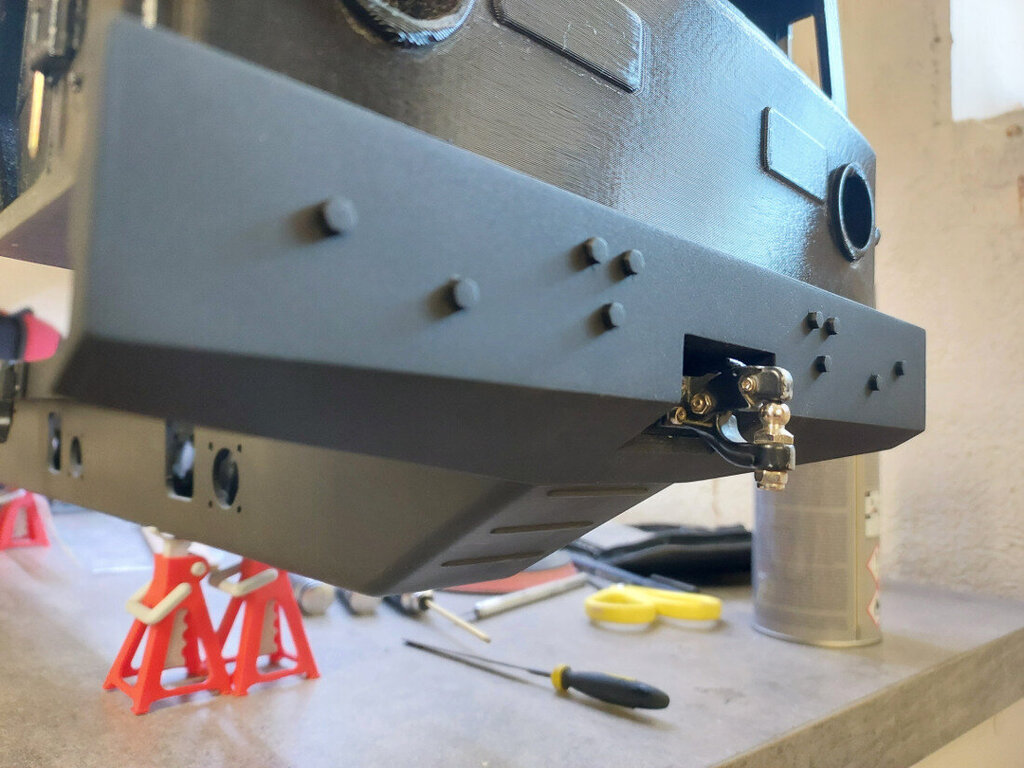

Przyspieszyłem pracę nad ramą ... drukowałem nocą ... rama jest w całości.

Każdy segment wyposażyłem w wpusty dla lepszego spasowania i klejenia

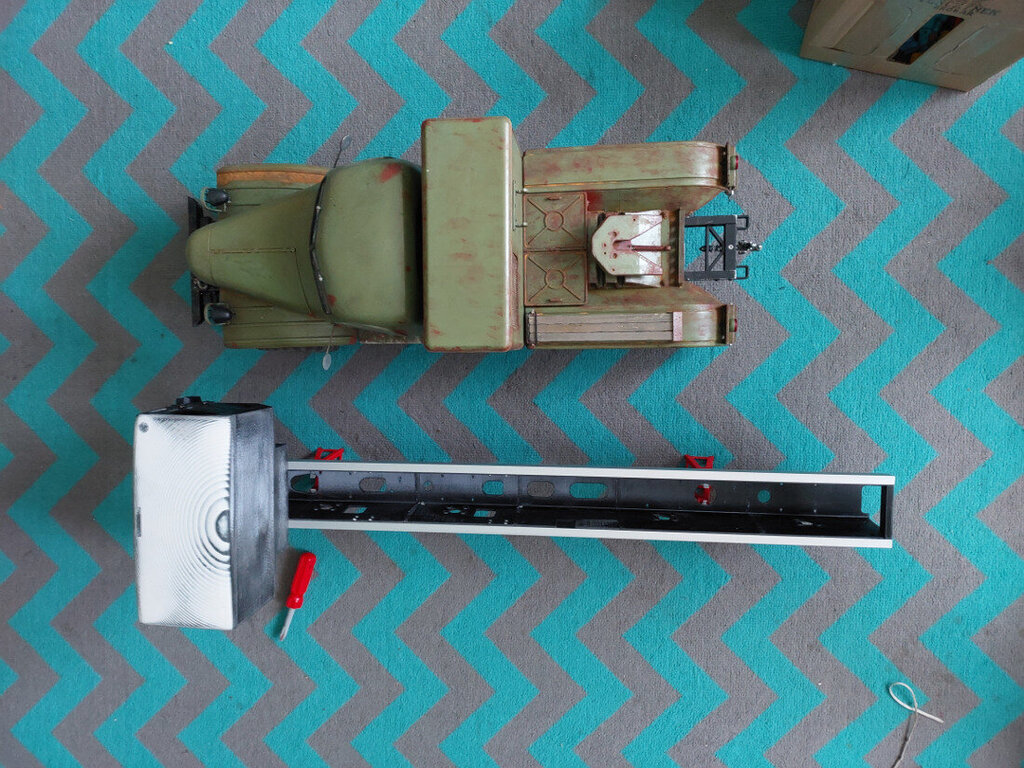

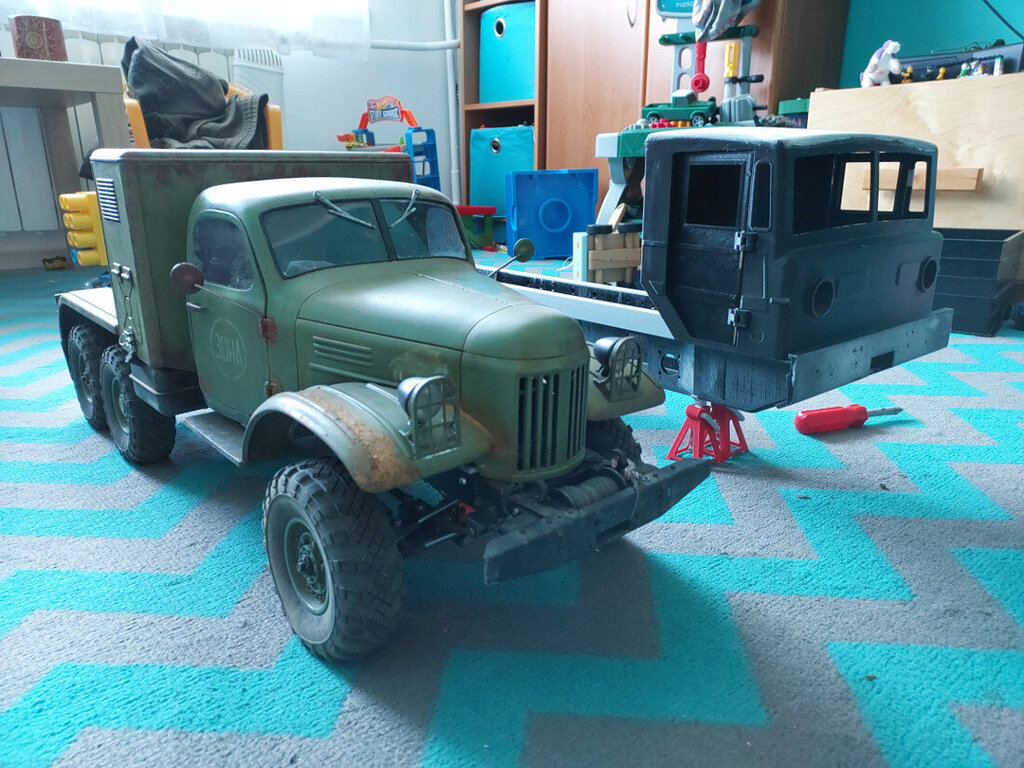

Postanowiłem porównać z Ziłem ...









... normalnie bydle



Przysedł mi smar czy tam olej o gęstości 500.000 cst ... dyfer działa obiecująco  dzięki JADAR62 za dobrą rade

[JADAR62]

Miło podziwiać postęp prac. Fajnie wygląda.

[JADAR62]

Wspominałeś, że chcesz założyć serwo 30 kg. W Zil-e mam serwo 35 kg i muszę przerobić na krótszą dźwignię, bo jednak nie robi pełnego skrętu na postoju pod obciążeniem.

[przemo]

No to dziwne ... a zasilanie serwa masz z odbiornika czy z zewnętrznego beca ? Ja zawsze daje zewnetrznego beca na serwo i reszte gratow typu wyciągarka. W landku mam serwo 25 kg i opony 110 mm i serwo radzi się bez problemowo.



I tak uważam że serwo 30 kg będzie w sam raz na skręt nie przewiduje większego ...



I jeszcze mnie popraw jak się myle. Twój Ził to skala 1/12 a koła masz średnice pewnie z 90 mm ... jak tak to Twoje serwo 35 kg powinno sobie z tym radzic bez zbędnego problemu. Najwieksze koła jakie miałem w swoim Zile to 120 mm obecnie 110 mm i też zero problemu.

[JADAR62]

Mam z odbiornika - więc to będzie przyczyną. 1/12 - koła 95 mm.

[przemo]

Mały UP ...

rama już w stylu może być ... i tak się porysuje o ile Maz pojedzie

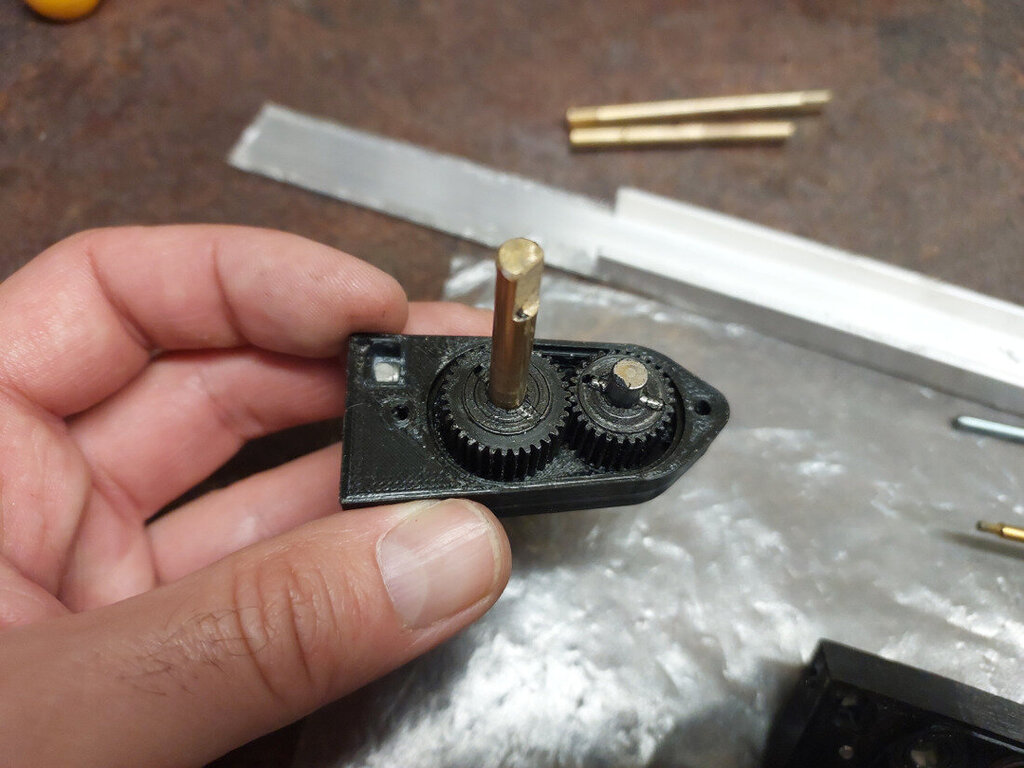

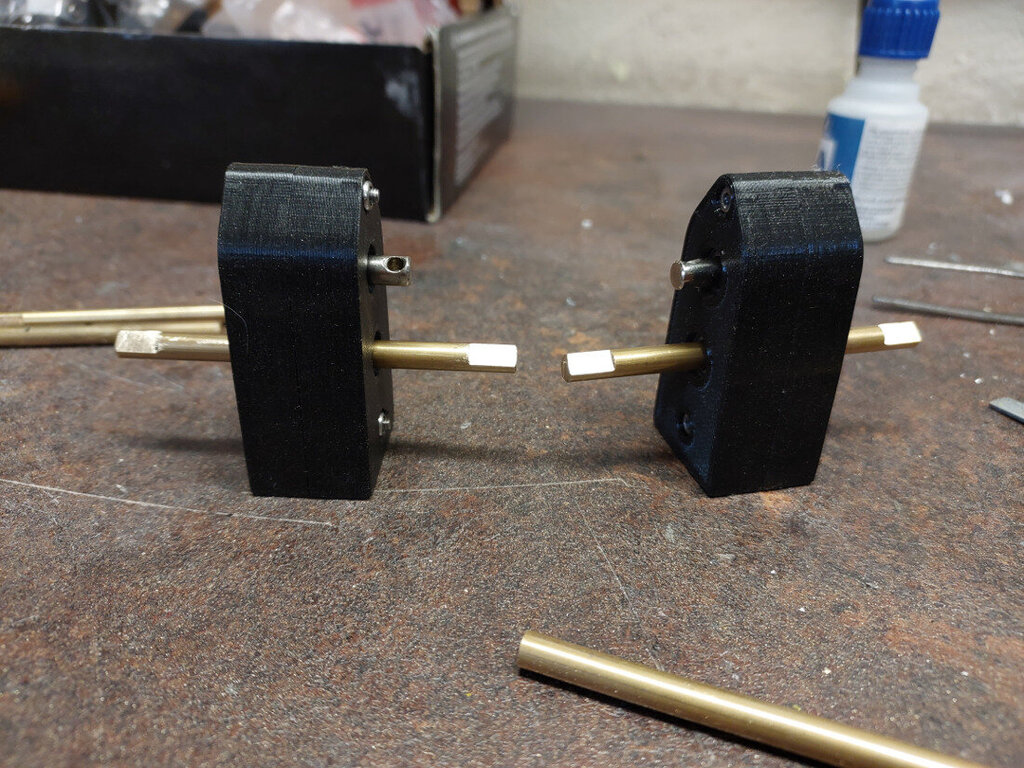

Przygotowane 2 przekładnie łączące dyferencjały ...



W środku zębatki o grubości 10 mm



Powoli ruszam z pracami nad wahaczami a w zasadzie nad zawieszeniem ... wstępny pomiar wyszedł na długość amortyzatorów 70 mm ale nie wykluczam 60 mm. Jutro się okaże bo mam dostać na przymiarkę właśnie 70 mm.

Film z działania układu na razie na jedną oś ... drukarka się nie wyrabia  ... wymaga jeszcze doboru długości linków i pewnej korekty samych orczyków, żeby pozbyć się nie potrzebnych luzów











[JADAR62]

Aż miło oglądać Twoją pracę. Fajne zwrotnice.

[przemo]

Troche popchnąłem temat w przód ale nadal czekam na części których brakuje. Zamawiam wszystko na aliexpress więc przychodza stopniowo.

Przód mam ogarniety pod kątem napędu. Działa ?

W zasadzie wygłada już bardziej rozbudowany przód jak na filmie bo już mam zamontowane 4 wahacze.

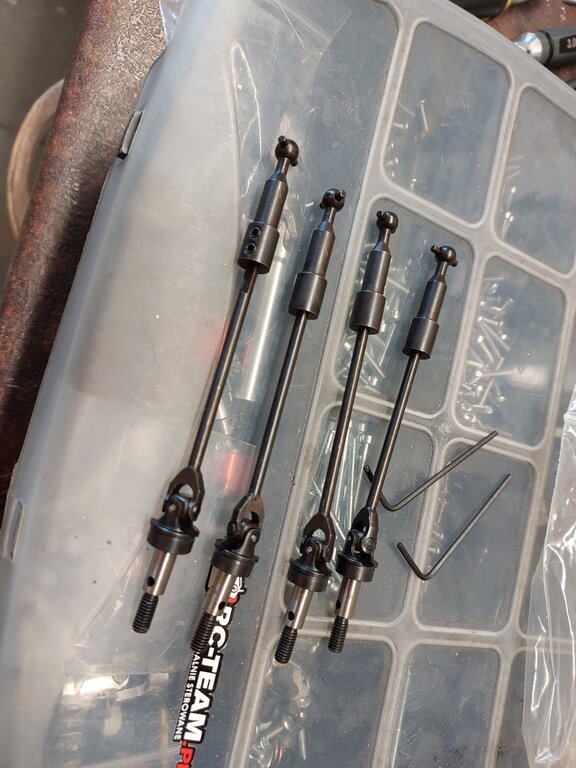

pół osie udało mi się kupić o regulowanej długóści



Pół osie spoko ale gwint jest dość krótki i musze dać hex o grubości max 4 mm ze wstępnych wyliczeń, ale może się okazać że będzie trzeba szlifować. Normalnie te gwinty są o wiele dłuższe w mostach ale tutaj pół osie raczej są dla on roadów.

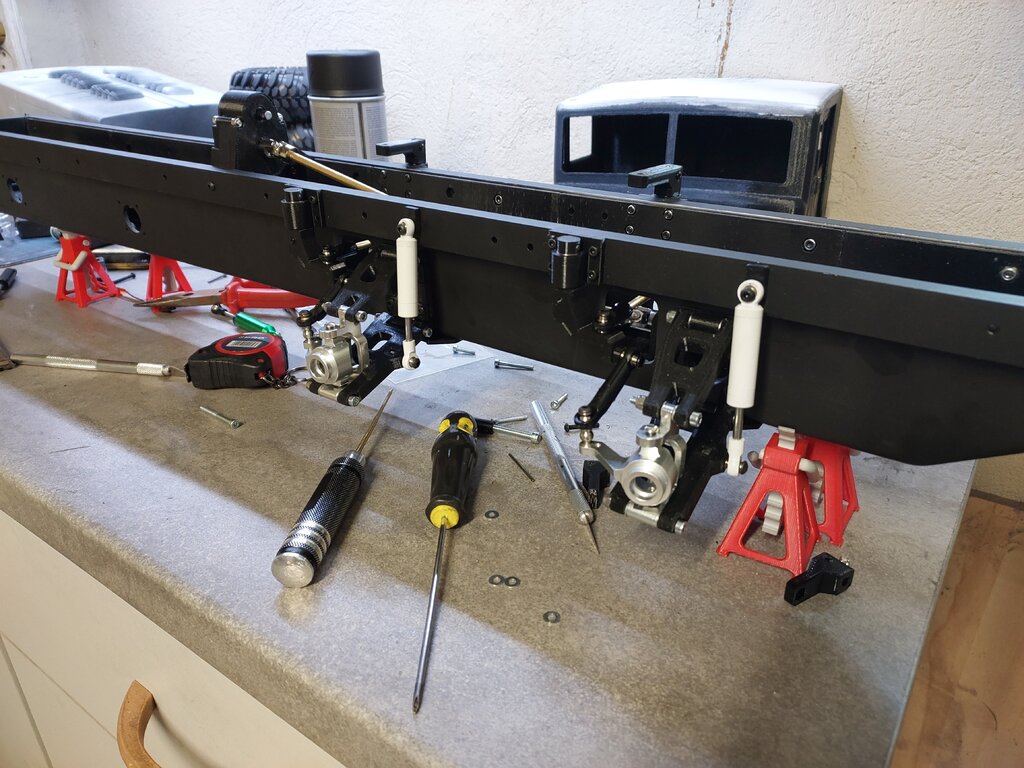

Zacząłem prace nad tylnym zawieszeniem.

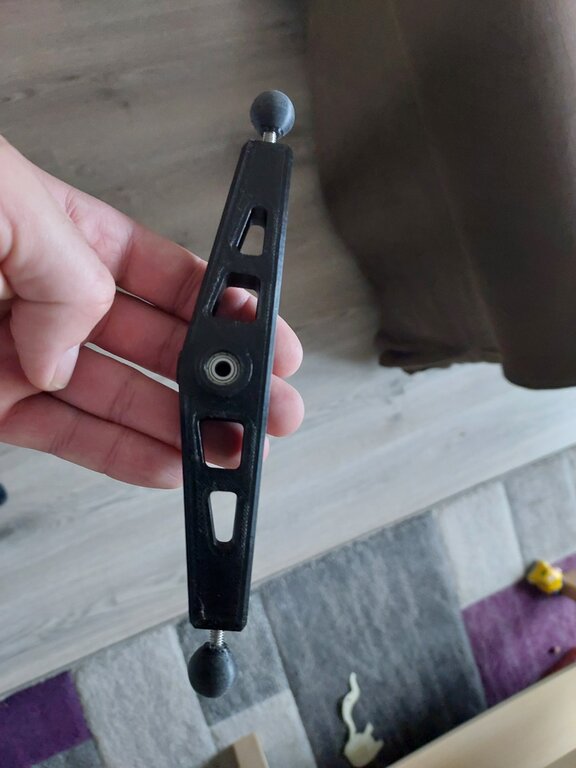

Belka wydrukowana razem z kulami do przegubu.



 Działanie kołyski. Muszę jej tylko ograniczyć wychył góra dół bo przy takim wychyle sądzę że kardany nie dadzą rady tego udziwgnąć.





[przemo]

Kolejna aktualizacja ....

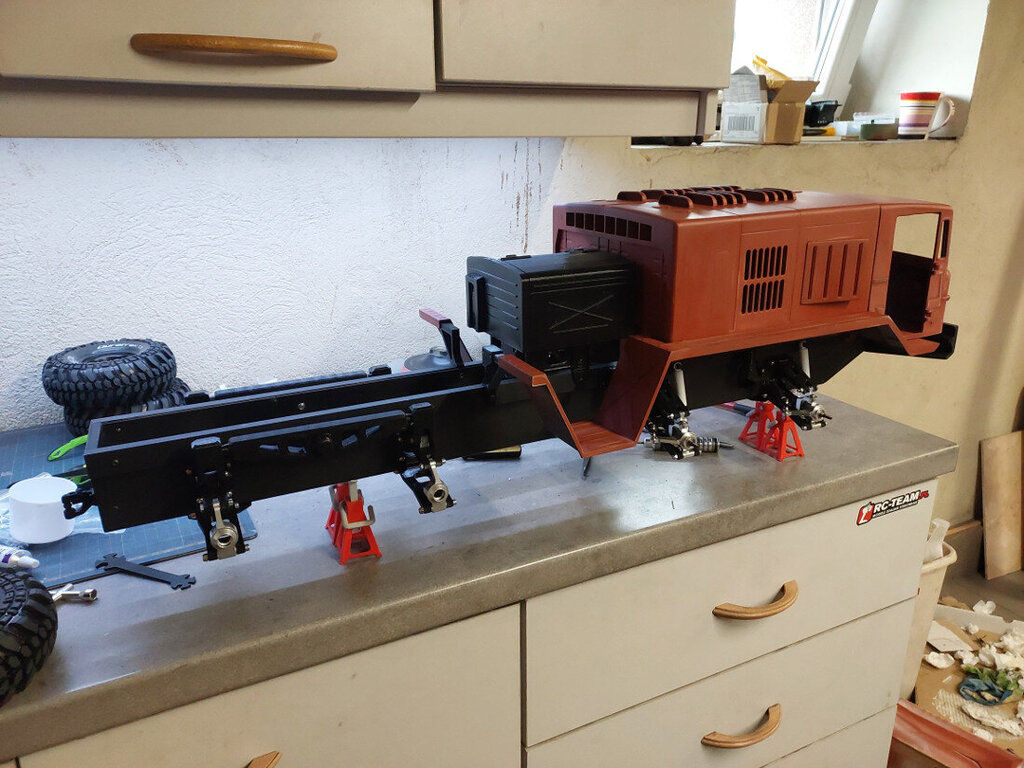

Maz już przyjął warstwę podkładu obecnie oczekiwanie na kolor docelowy czyli RAL 6025

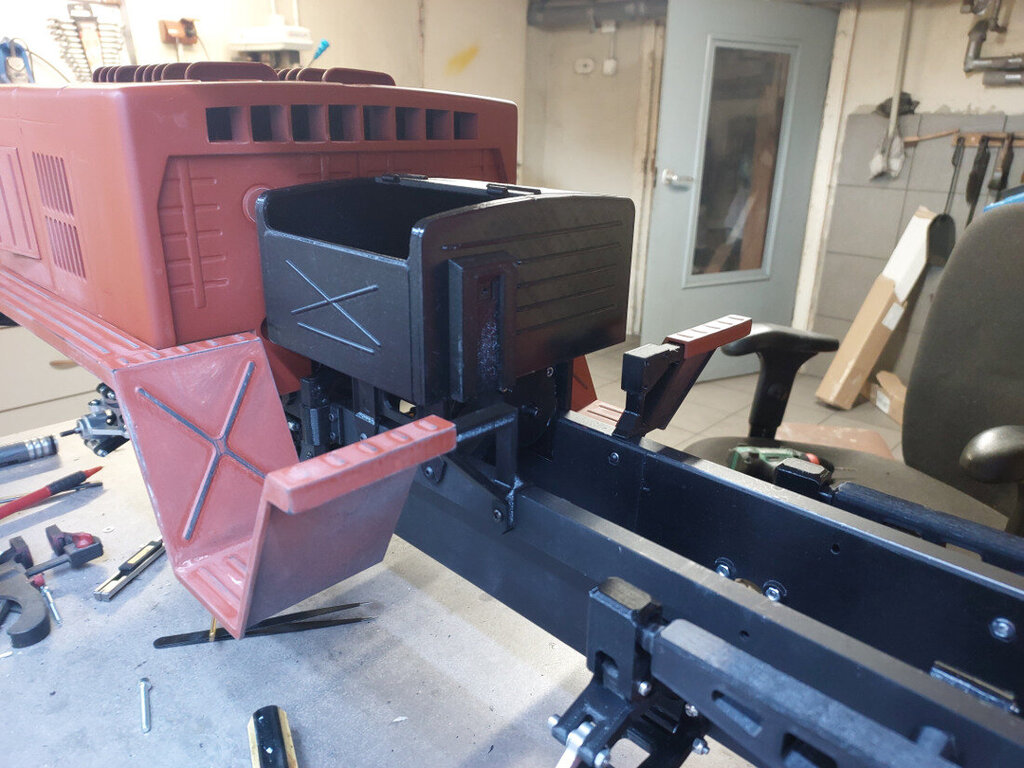

Między czasie na zabudowę wleciała skrzynia wyciągarki, oczywiście czeka ją zabieg malowania. W środku będzie działająca wyciągarka z serwa 360.

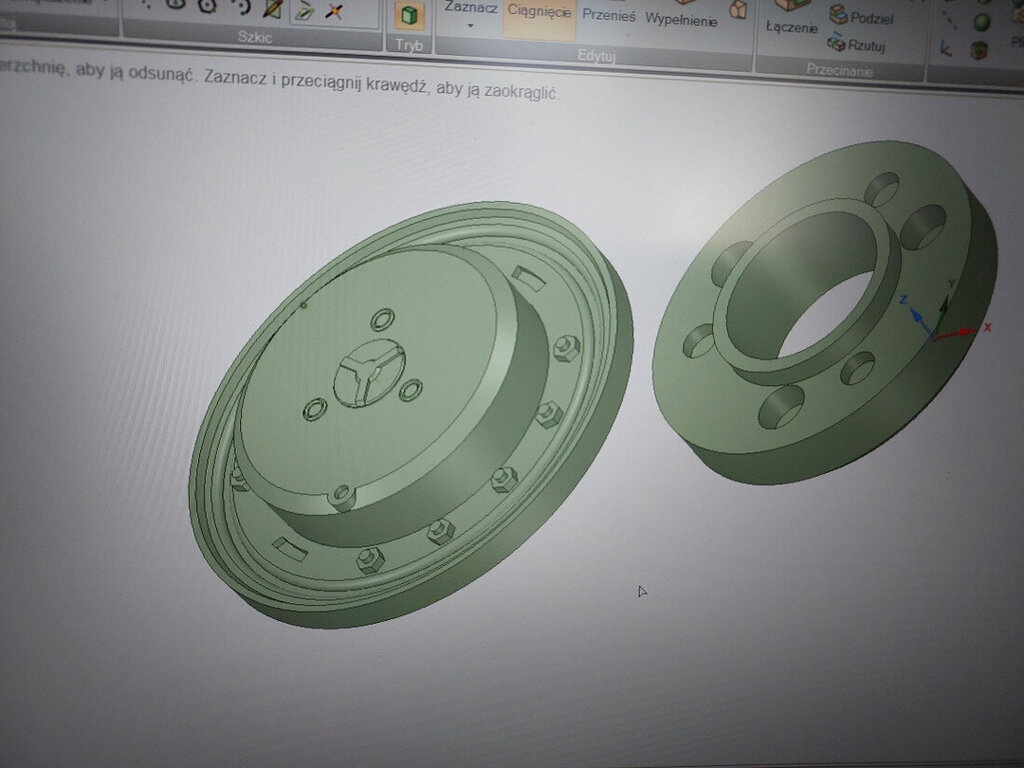

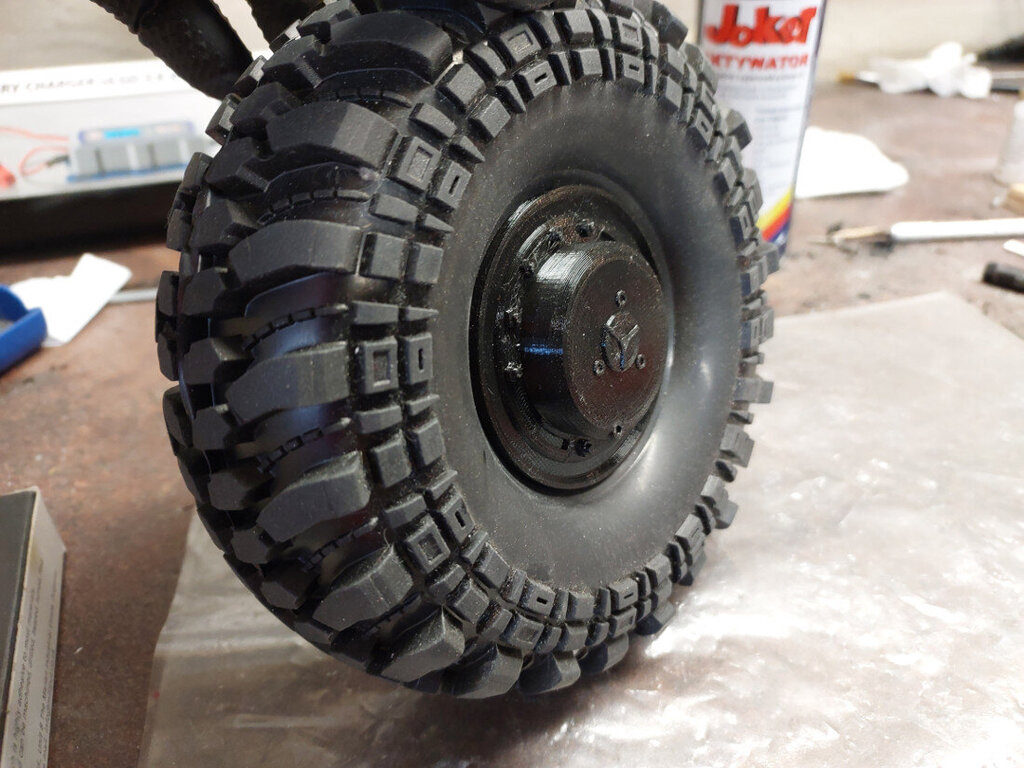

Zabrałem się też za felgi, a w zasadzie na nakładki na nie

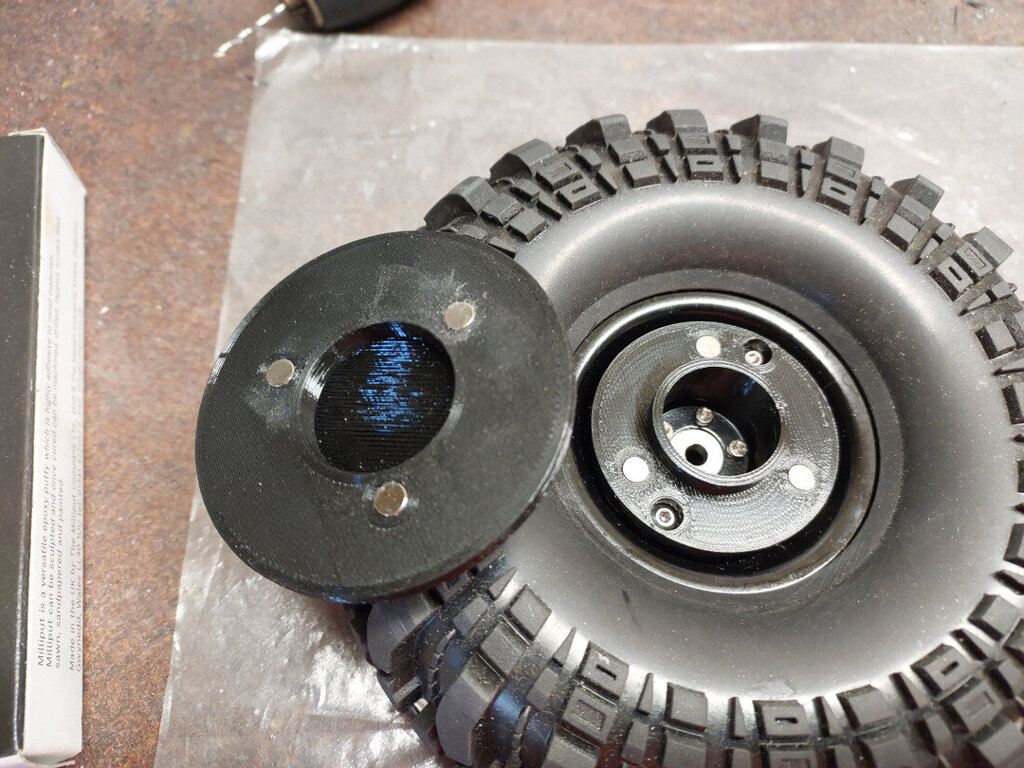

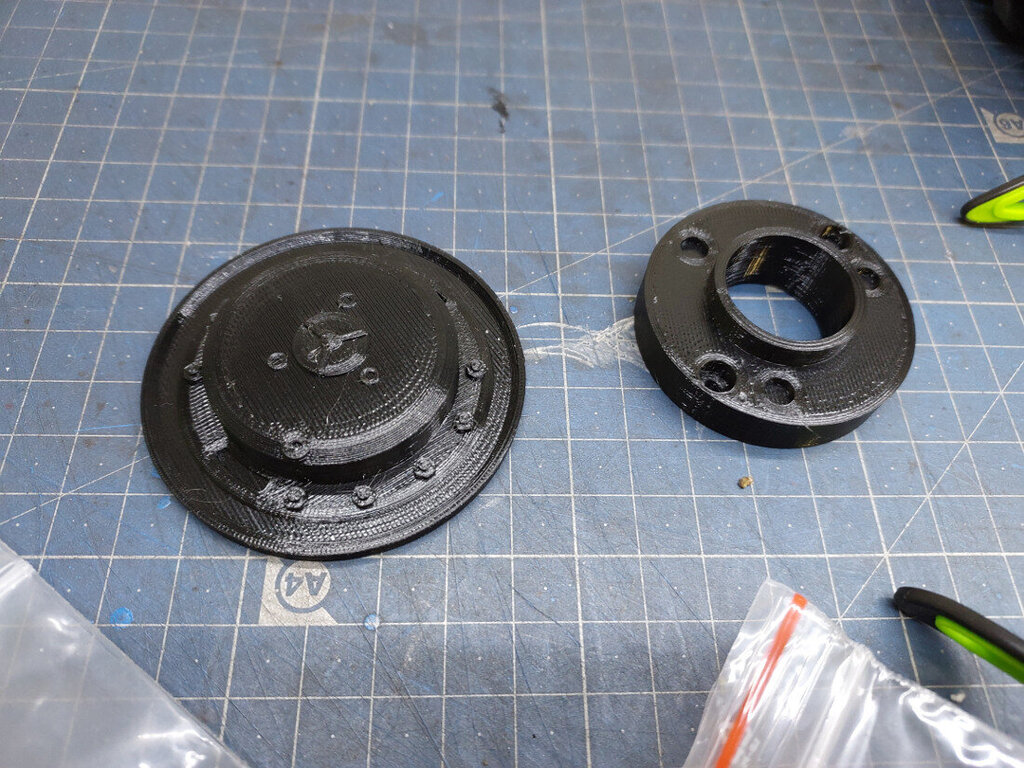

Nakładka składa się z dwóch części czyli podstawy przykręcanej do felgi dwoma śrubami i kołpaka mocowanego do podstawy na magnesach neodymowych oraz flanszy.







Brakujących części potrzebnych do uruchomienia Maza póki co brak ...

[przemo]

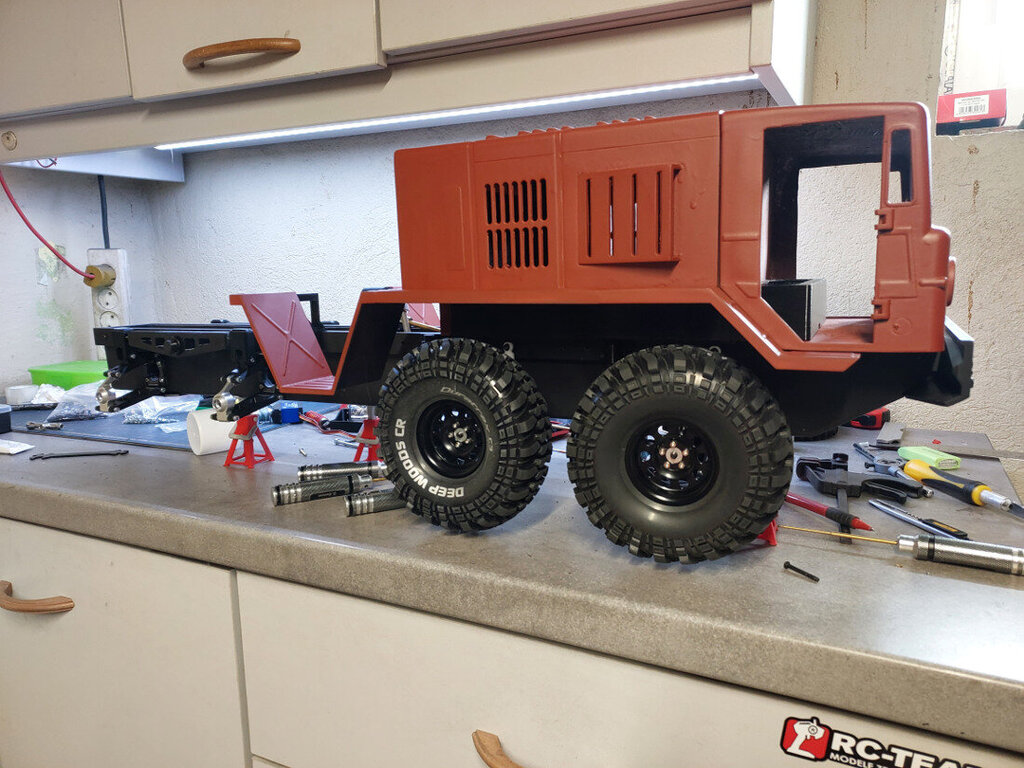

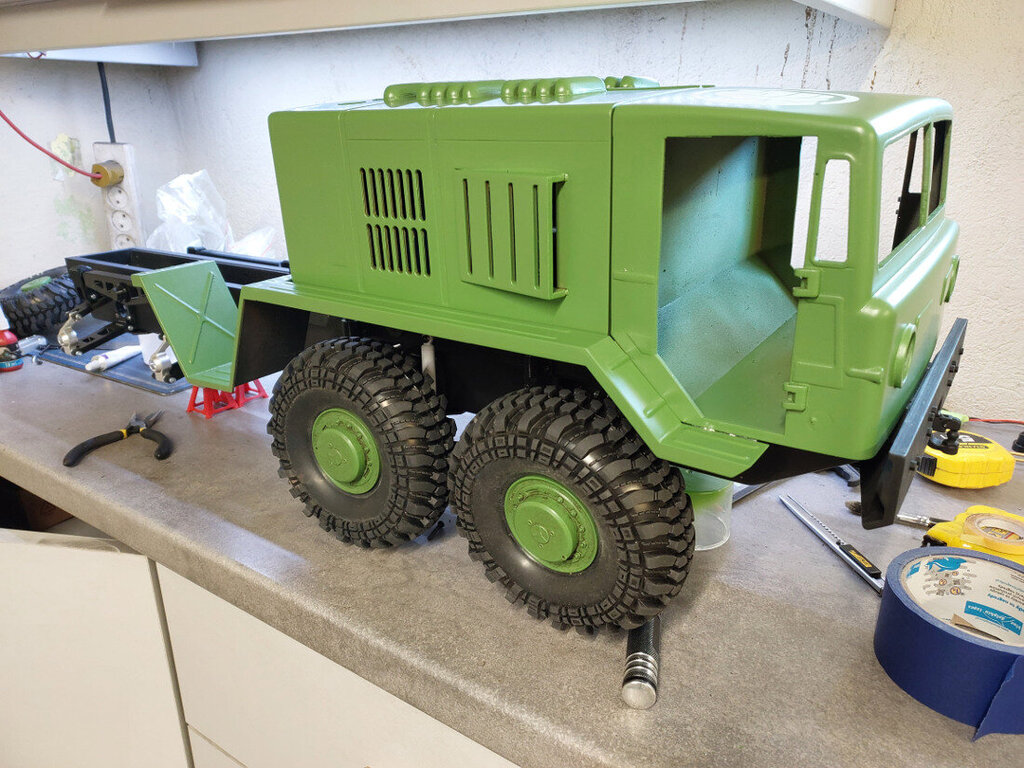

Trochę się zielono zrobiło

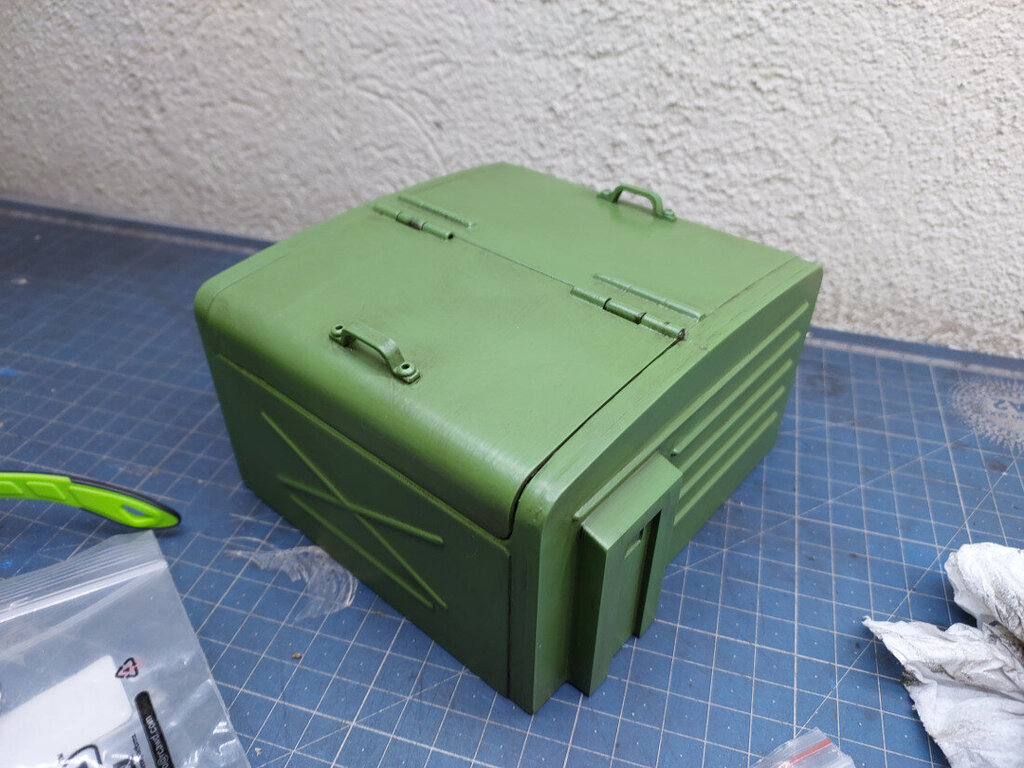

Skrzynia wyciągarki

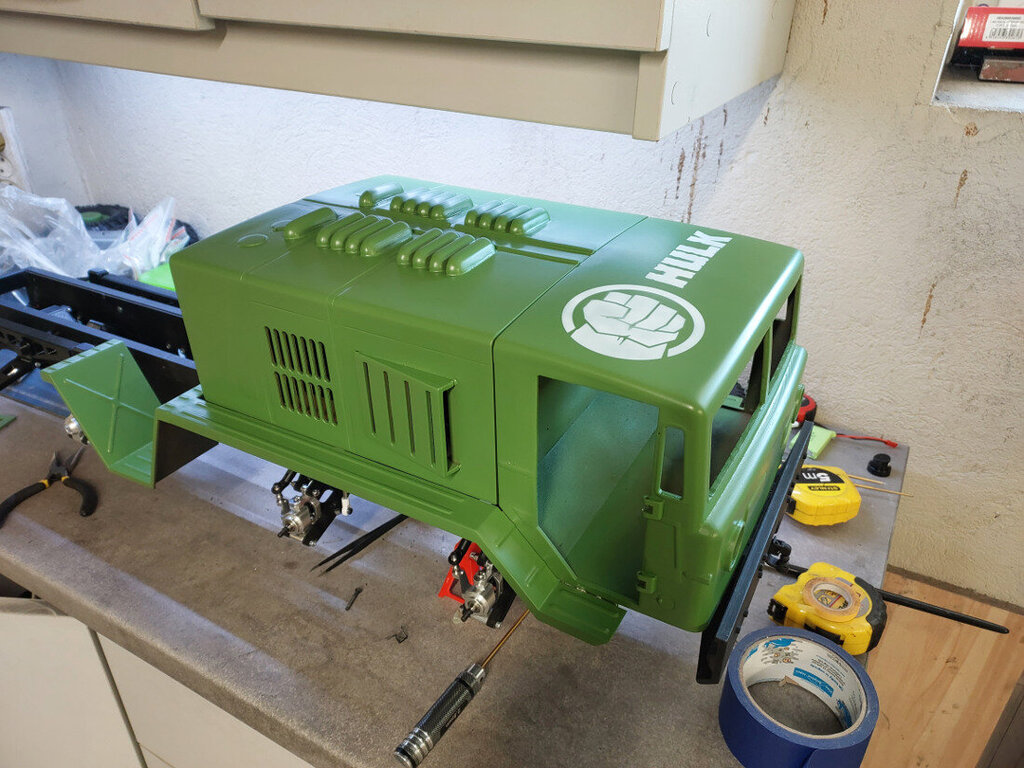

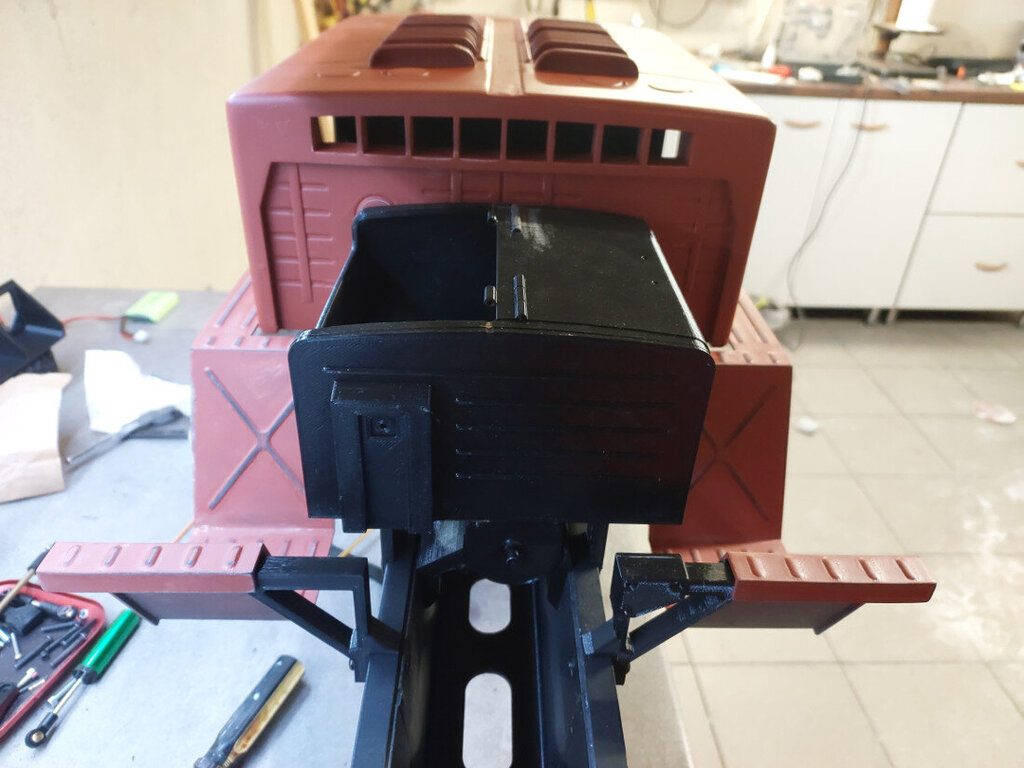

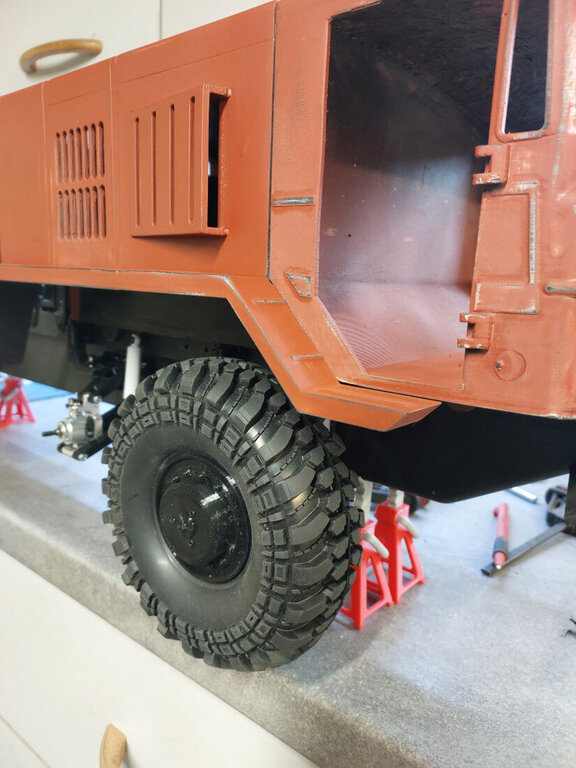

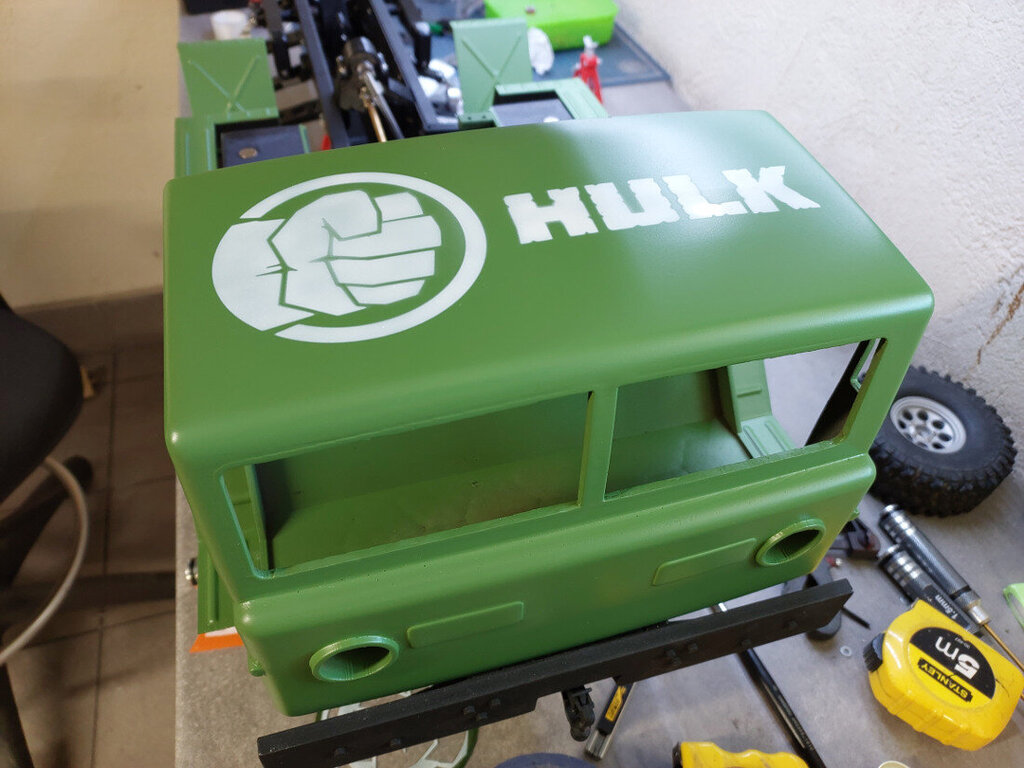

I szoferka







Ale żeby nie było tak kolorowo to dzisiaj mecz Przemo vs Maz 357 ... 0:1 ... niestety drukowane orczyki do skrętu nie wytrzymały ... trwa ogarnianie metalowych elementów. Przy okazji doświadczalnie szukam twardszych sprężyn do amortyzatorów ... stokowe są grubości 0.4 albo 0.5 mm ... kupiłem 1.2 mm ale to jest skała ... zamówiłem od 0.6 do 1 mm może jakieś tafie.



[przemo]

No i przyszło mi zaniechać pracę nad Mazem ... przyczyna takiej decyzja była moja nie frasobliwość ... niestety nie sprawdziłem sobie dobrze szerokości i Maz okazał się za szeroki na start w zawodach i nie mieścił bym się w żadnych bramkach a to wystarczający powód, żeby zakończyć pracę na nim ... siła wyższa w tym wypadku a budować model z myślą o starcie w zawodach i w nich nie brać udziału to dość kiepsko.



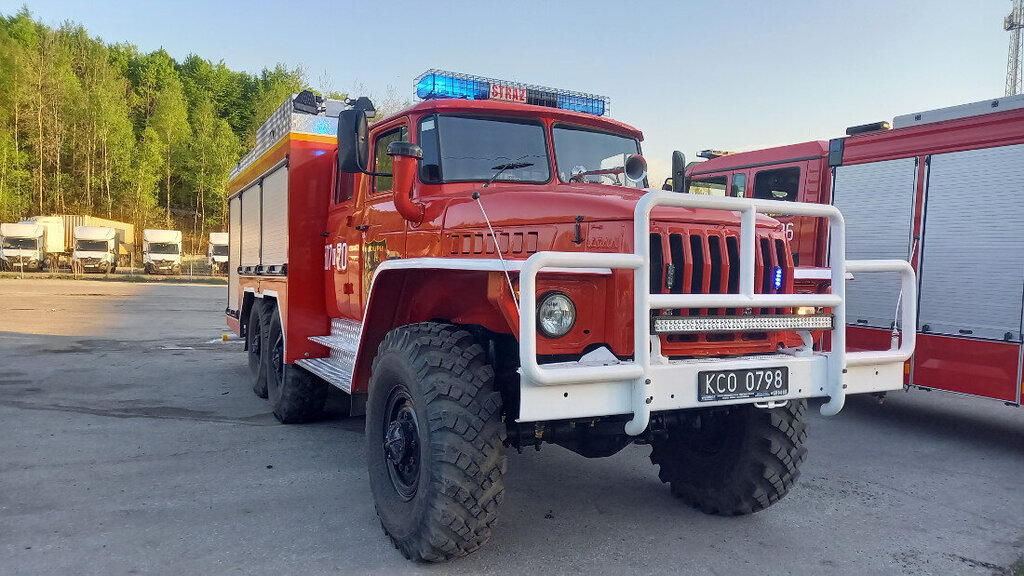

... ale nie ma tego złego co by na dobre nie wyszło bo powstaje nowy truck 6x6 na przyszły sezon rc trialu o puchar śląska czyli Ural 4320 w wersji dual cab czyli decyzja musiała być prosta więc wersja pożarnicza czyli GCBA 4/16 ... z racji, że w tym roku wypada 30 rocznica tragicznego pożaru lasu w Kuźni Raciborskiej to Ural zyskał kryptonim JRG Racibórz.



Układ napędowy zabrany z Maza, czyli silnik i skrzynia. Założenia do projektu były takie, że mają być koła 130 mm na feldze 2.2 cala. Wyciągarka z serwa. Światła z funkcją świateł stopu, do tego mrugające koguty i oczywiście "io io" działające oparte o moduł dźwiękowy od ess.

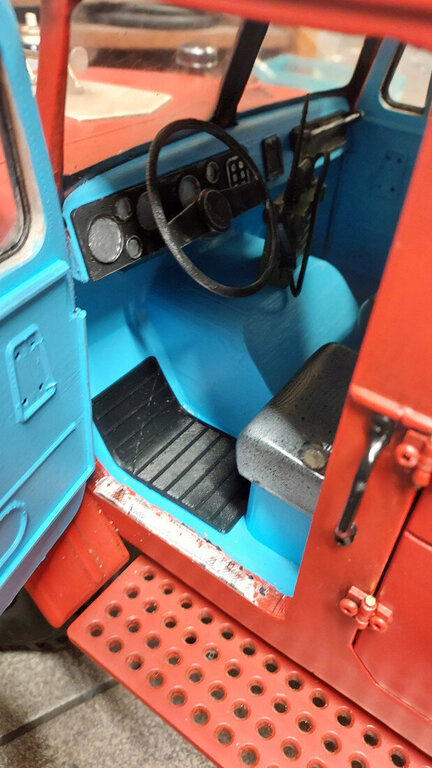

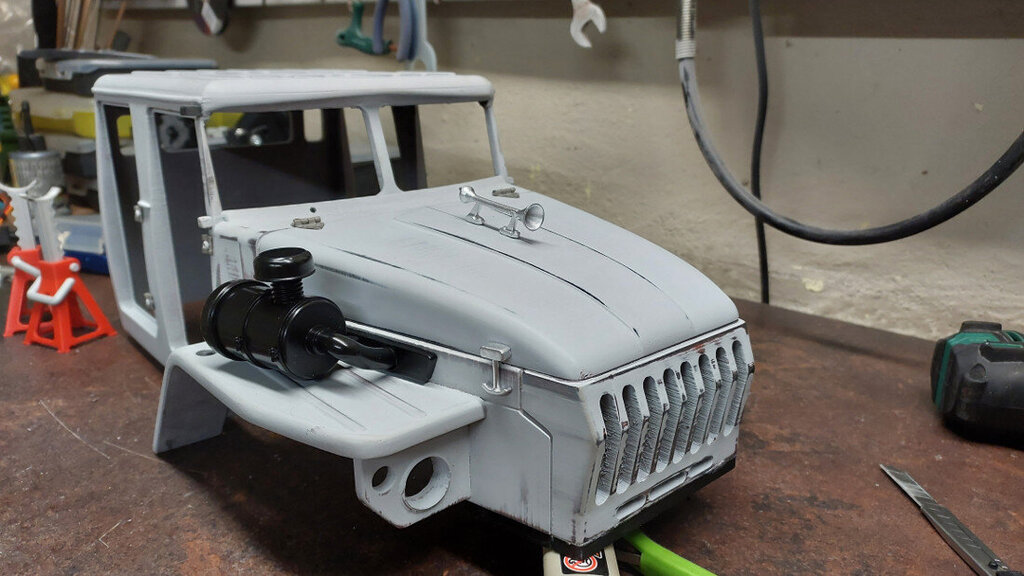

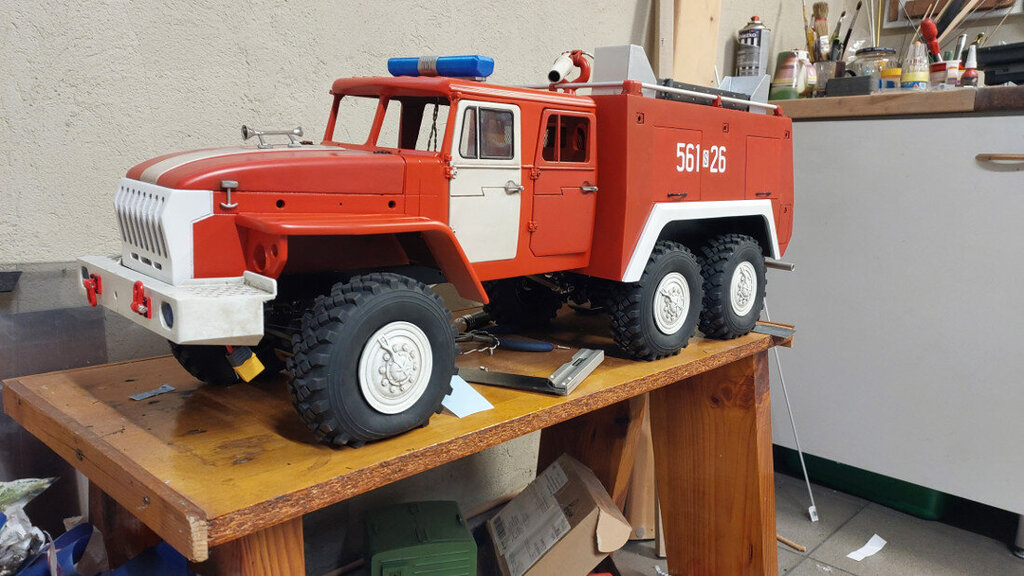

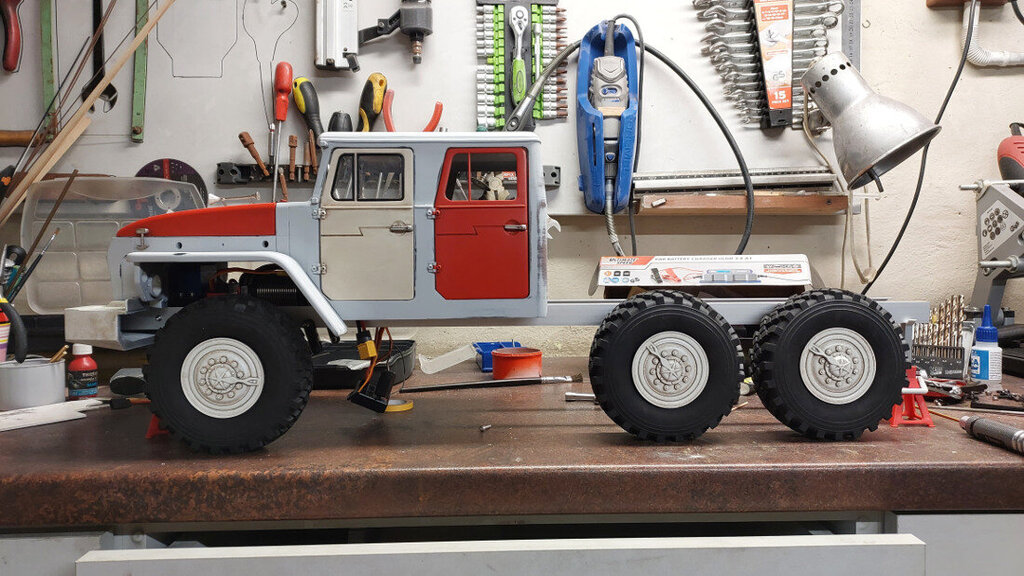

Co będę się rozpisywał wrzucę kilka zdjęć bo Ural już na ukończeniu prawie ... Szoferka zakupiona na portalu z projketami 3D a reszta to już moja robota i drukarki

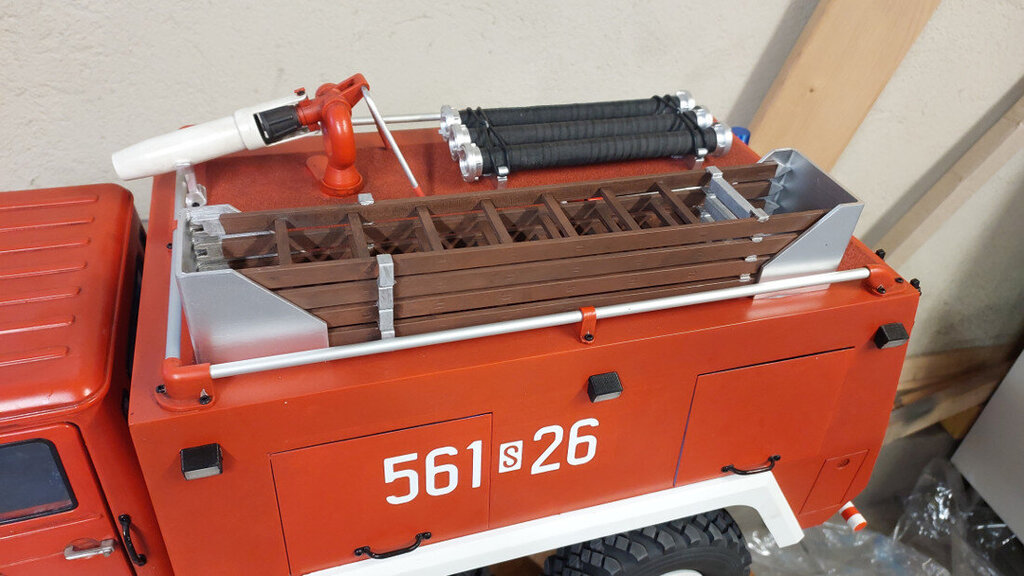

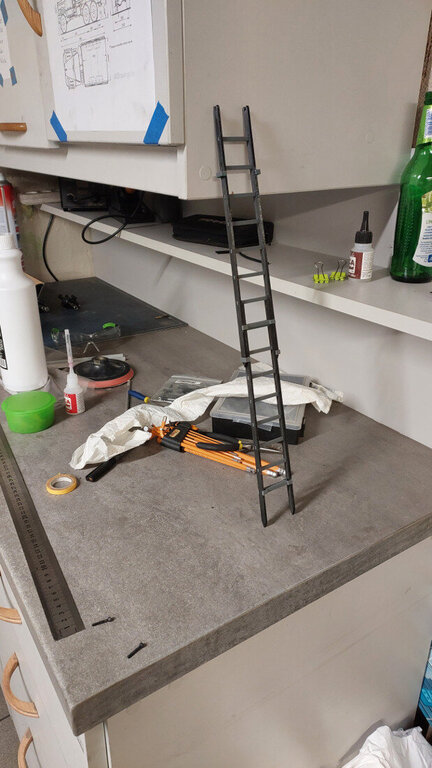

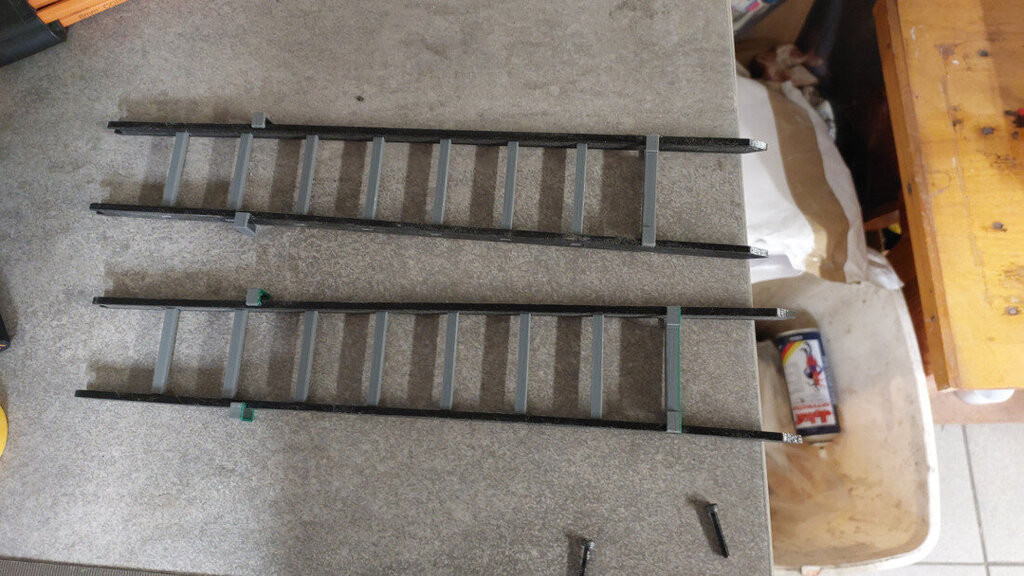

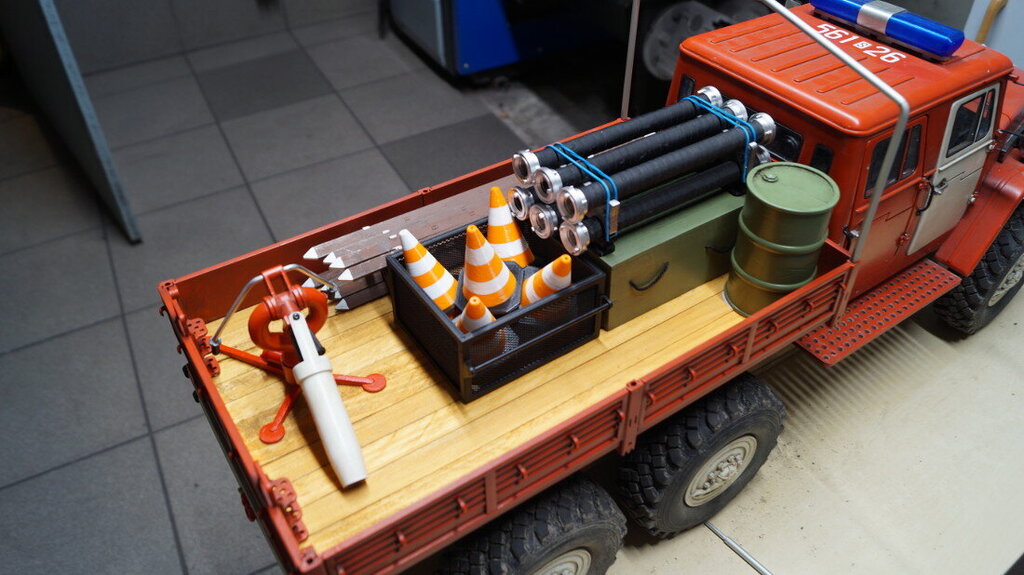

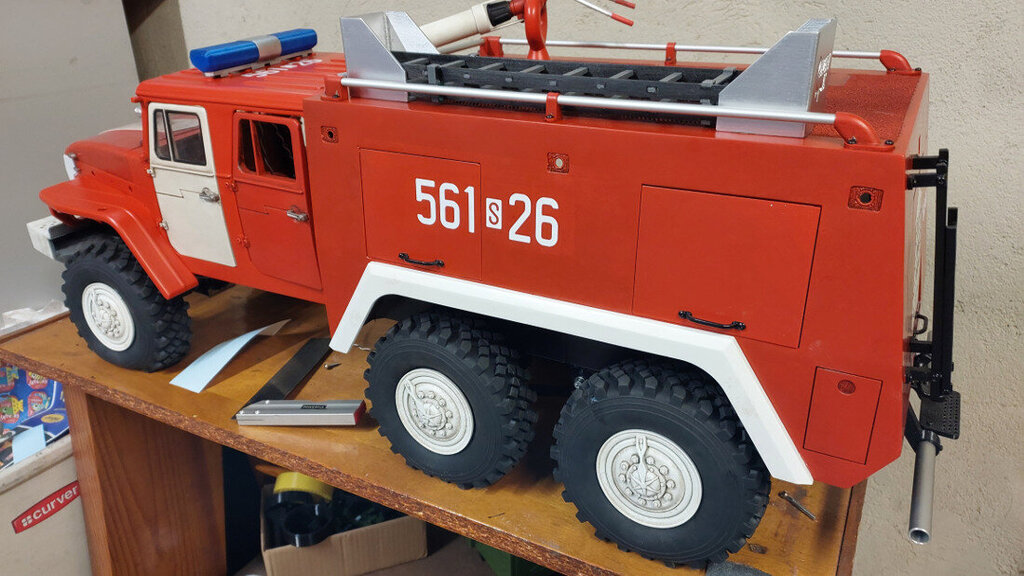

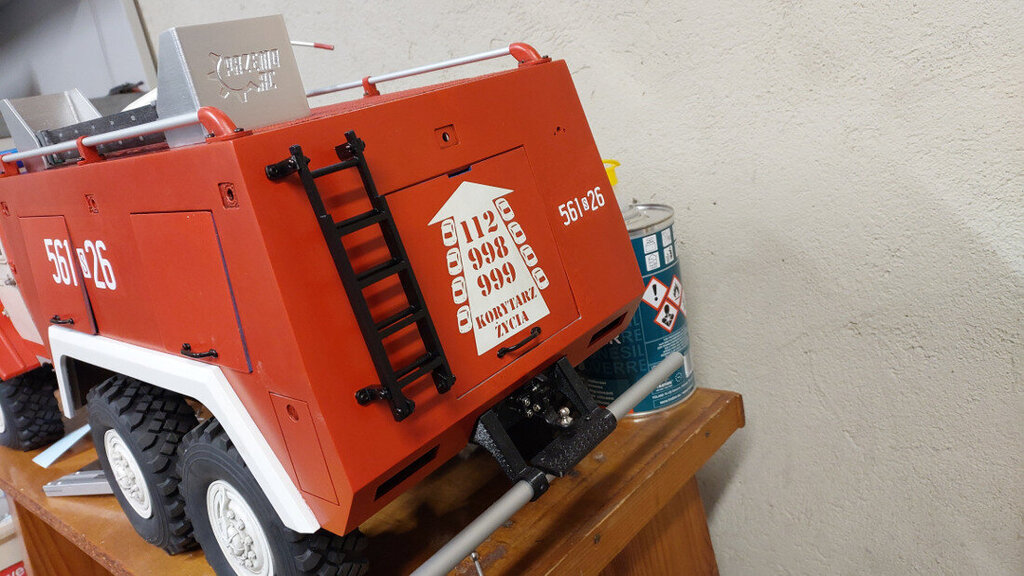

Na dachu nie mogło zabraknąć szpeju pożarniczego w postaci np drabiny nasadkowej DN 2.7. Na razie 2 przęsła ale do celowo będą 4 przęsła jak regulamin pożarniczy przewiduje. Drabiny da się składać jedną z drugą jak w skali 1:1.





Fakturę antypoślizgową robiłem na piasek ...

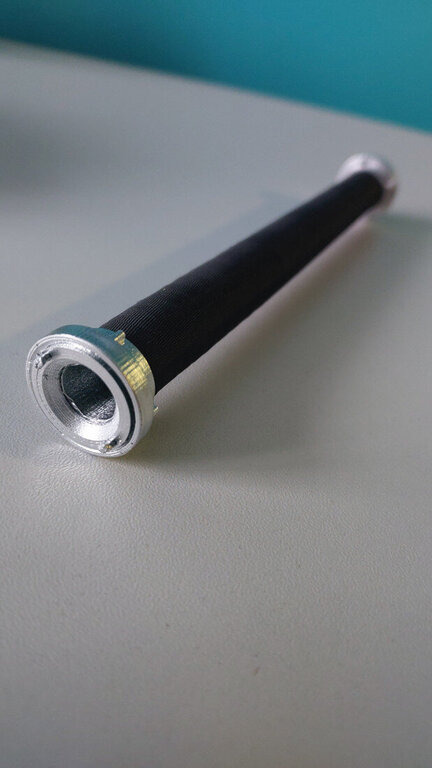

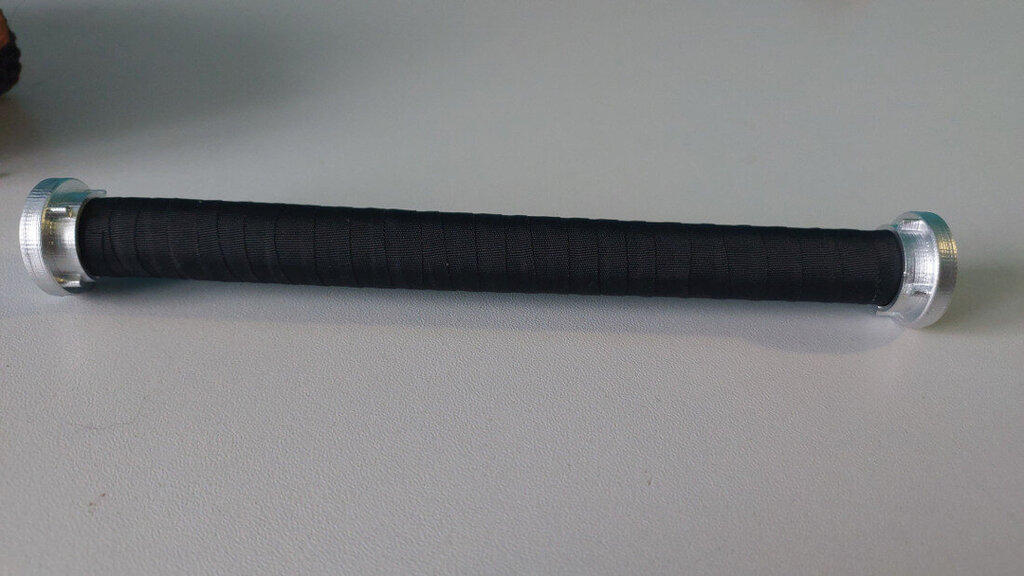

Węże ssawne W110  ... tutaj miałem wyzwanie żeby zrobić lekko żeby nie wpływać za bardzo na środek ciężkości i padło na termokurczkę, nasady do druk 3d (no bo jak inaczej ) i izolacja do kabli.









Będą węże tłoczne W75 ale jeszcze bez koncepcji jak je zrobię ...



Tutaj będą pachołki drogowe do zabezpieczenia miejsca zdarzenia



drabina zabudowy się otwiera

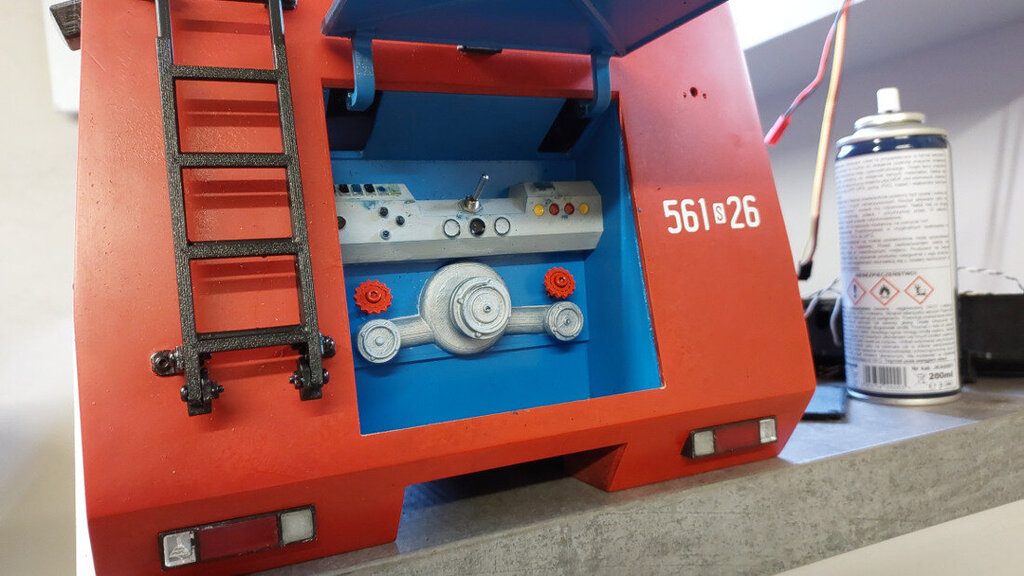

nad autopompą włącznik oświetlenia pola pracy, czyli 7 lamp na zabudowie ... może w końcu uda się wybrać na jakąś nocną wyprawę  w tylnych lampach brakuje jeszcze kloszów kierunkowskazów

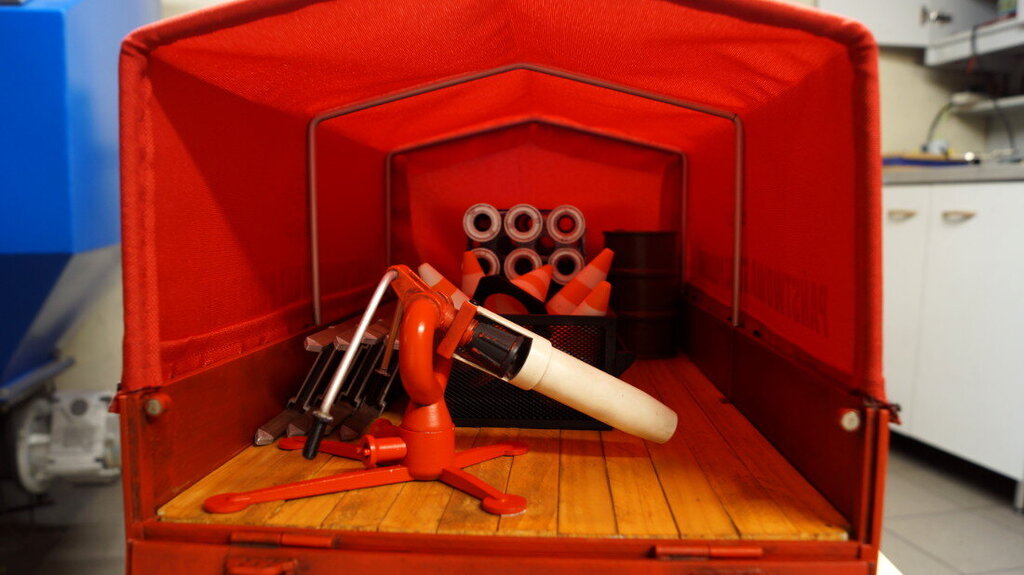

i na dachu DWP 16 czyli działko wodno-pianowe ... w pełni ruchome, jak i uchwyt tak samo obraca się o 360 st w osi pionowej, w osi poziomej też ruchome. Nasadę pianową da się odchylić od działka jak w prawdziwym

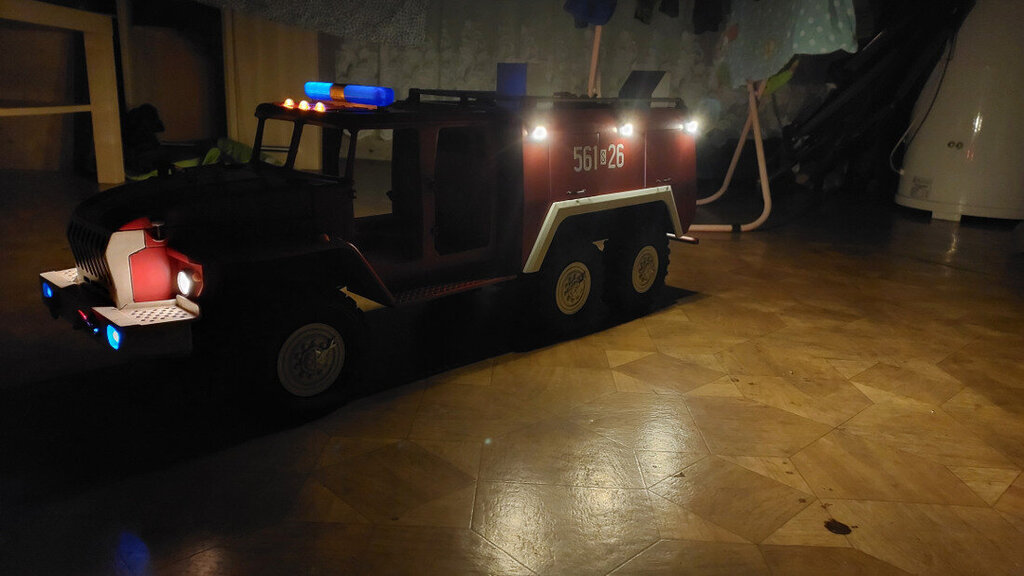

Króciutki film z mrygania i







[japim]

Czaderski!

[robertus]

Jak to szło? Umarł król niech żyje król!

[Grifon]

Daj się przejechać!

[przemo]

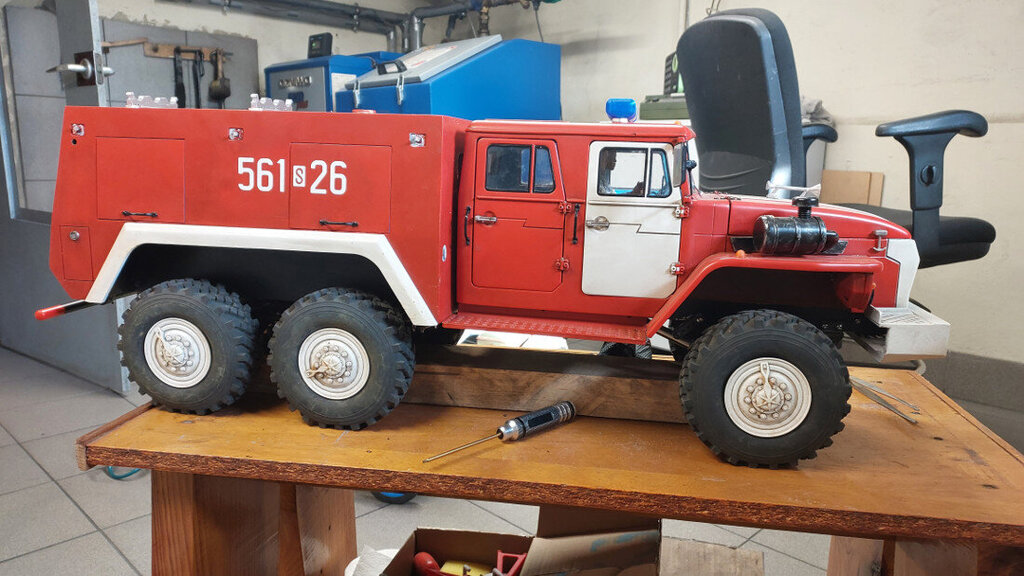

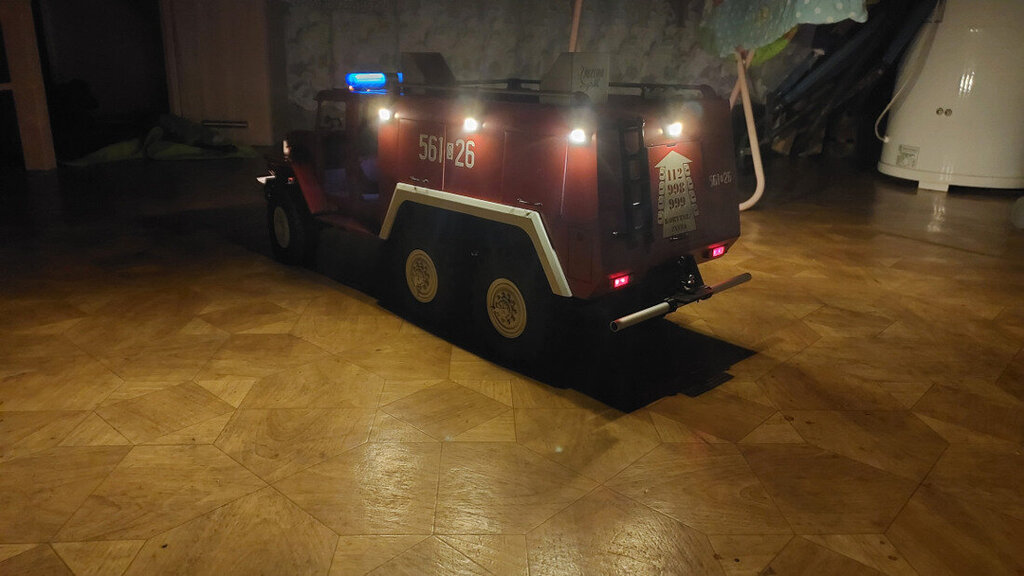

Coś tam znowu podłubałem





ale zostaje kosmetyka jak widać, ale jeździć można i w tą niedziele pierwszy start Urala w pucharze śląska

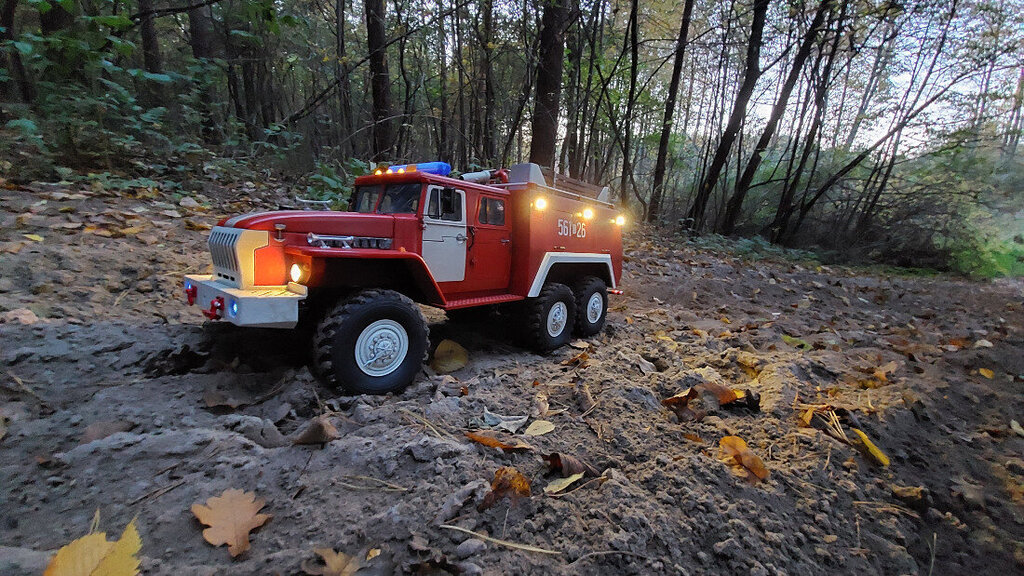

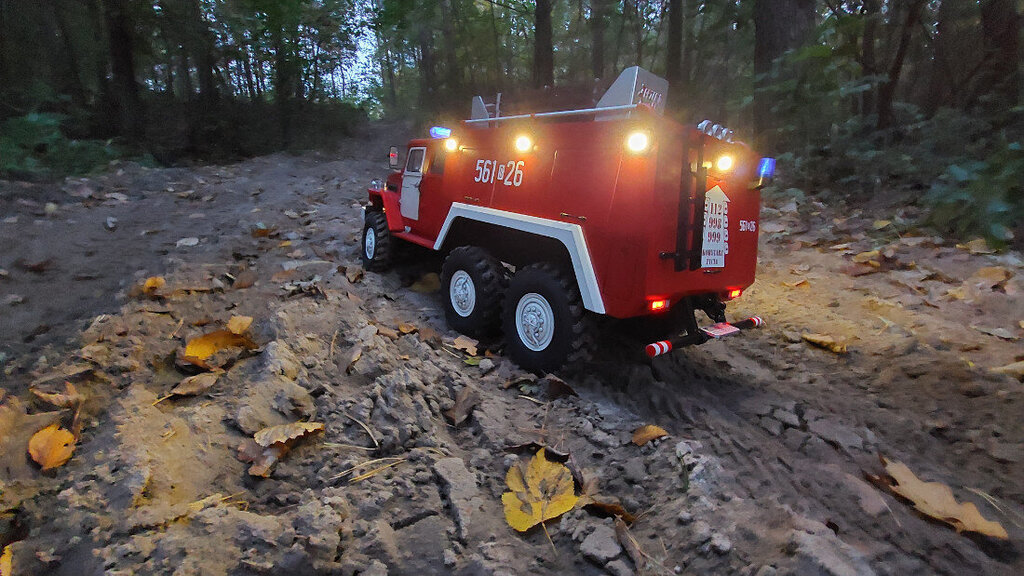

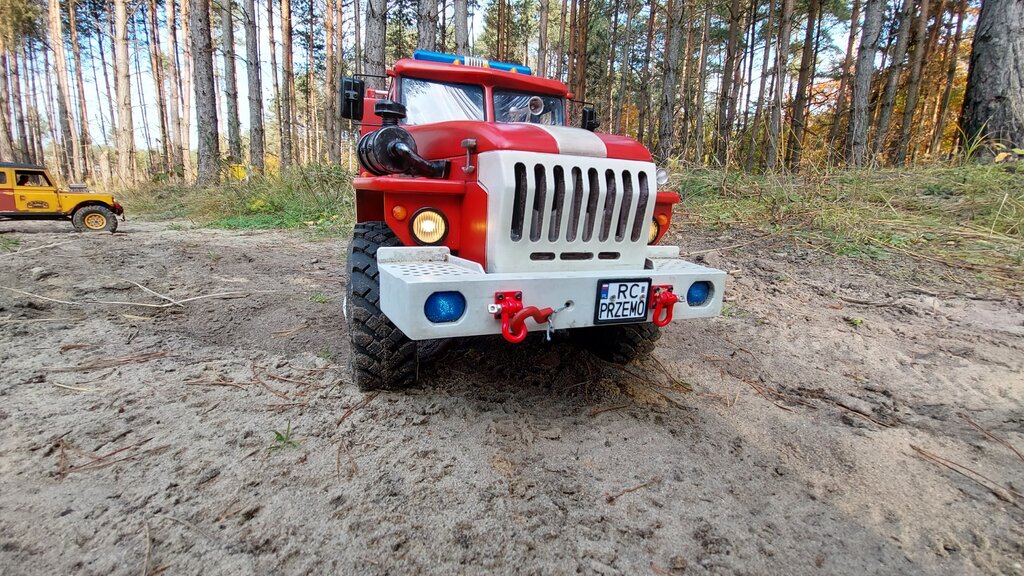

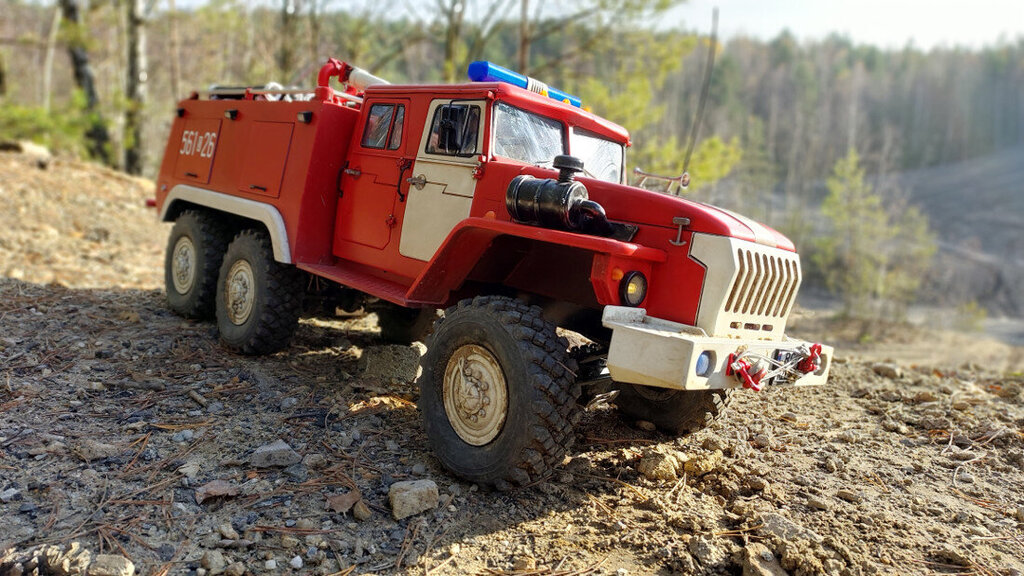

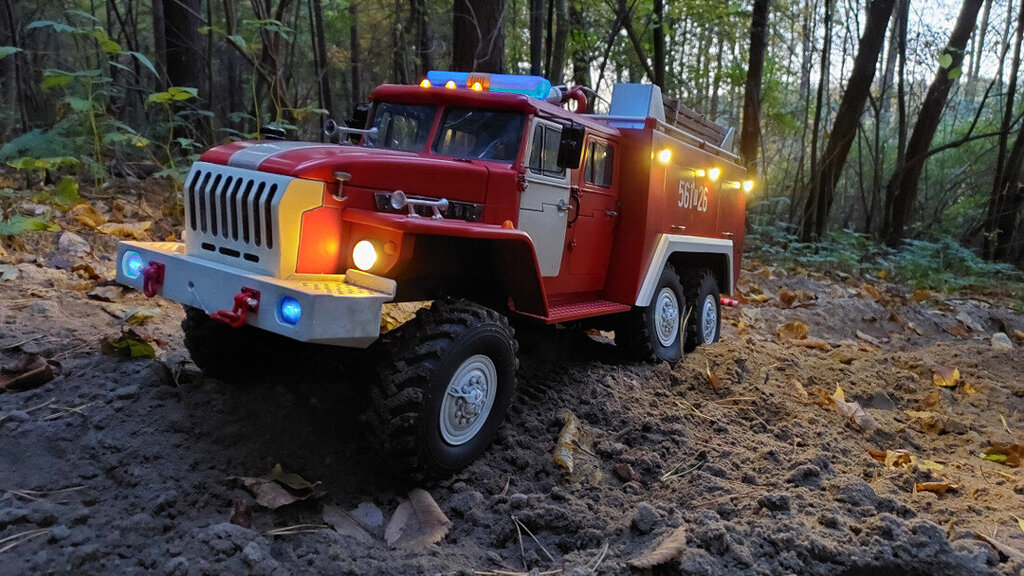

Wczoraj wyciągnąłem wieczorem na pierwsze zapoznanie z terenem i przyznam, że robi robotę







Mam dwa miejsca takie kontrolne powiedzmy a w zasadzie dwa podjazdy i tam gdzie Ził musiał iść na wyciągarce Ural poszedł bez niej



teraz tylko napchać sprzętu w skrytki

[JADAR62]

Piękny, piękny ?. A powiedz jak robisz te białe numery, bo też potrzebuję, a nie wiem jak.

[jarek996]

W dniu 22.04.2020 o 13:13, przemo napisał:

(oczywiście za zgodą małżonki)



Jak malzonka przestanie pozwalac, to zadzwon do mnie. Masz zawsze TAK, na wszelkie modelarskie zakupy ( w sumie to nie musisz nawet dzwonic) ?

[przemo]

1 godzinę temu, JADAR62 napisał:

Piękny, piękny ?. A powiedz jak robisz te białe numery, bo też potrzebuję, a nie wiem jak.

W moim przypadku Onlyoffice, wymiaruje od razu w edytorze tekstu, zapisuje jako PDF i do drukarni na ploter żeby mi to wycieli na foli samoprzylepnej. W sumie tak to wyglądało dość nie dawno bo obecnie znajomy mi to ogarnia bo stał się szczęśliwym posiadaczem plotera.



7 minut temu, jarek996 napisał:



Jak malzonka przestanie pozwalac, to zadzwon do mnie. Masz zawsze TAK, na wszelkie modelarskie zakupy ( w sumie to nie musisz nawet dzwonic) ?

Oj kusisz

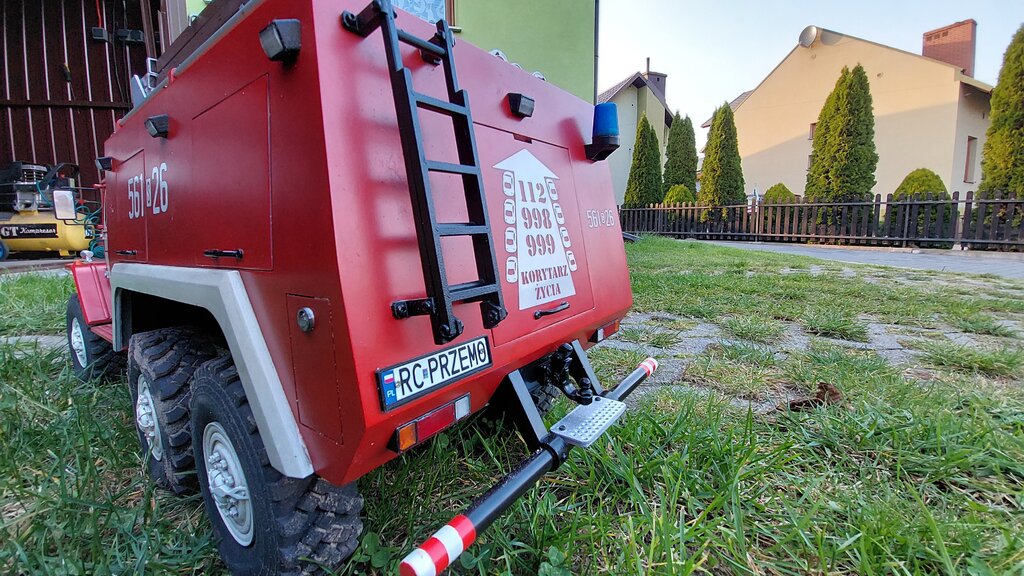

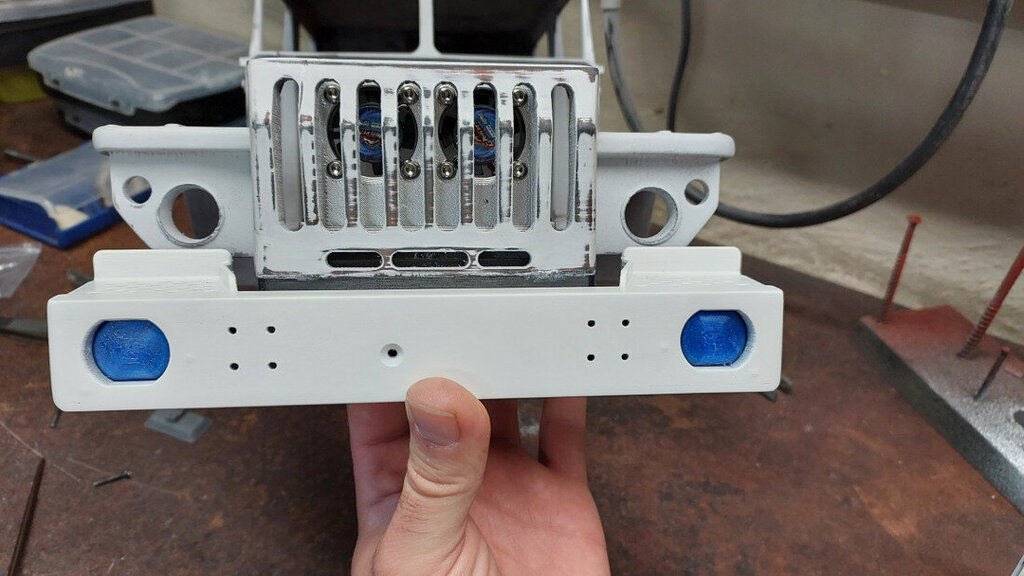

Dorobiłem się tablic rejestracyjnych z nazwą marki

[przemo]

Wcisnę trochę aktualizacji co do Urala ... ogólnie Puchar Śląska zakończyłem na 6 miejscu w generalce. Uralem z zabudową gaśniczą zaliczyłem 2 rundy z tym że w drugiej rundzie była nowa niższa zabudowa ... czemu ? ano przez wysoki środek ciężkości ... Pierwsza runda to była istan nerwówka na trawersach i jeszcze tylna belka której się nie dało podnieść mocno dała mi popalić ... 3 runda już z nową zabudowa o której będzie poniżej i tym razem okazał się strzał w "dziesiątkę"

Pierwsza zabudowa i jej wysokość

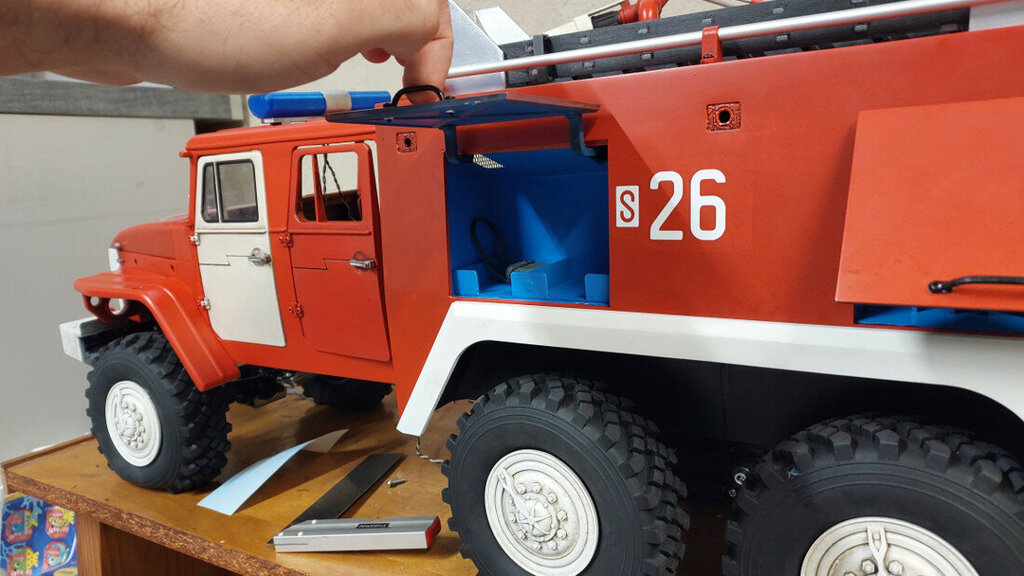

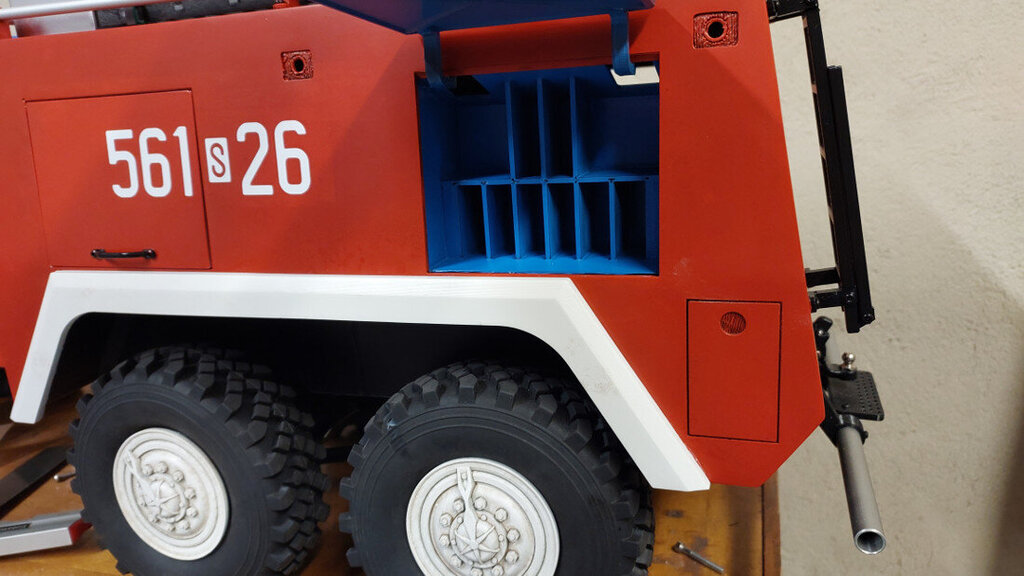

I druga zabudowa z niższą wysokością ... oczywiście jeszcze na etapie budowy.

Z niższą zabudową, kolejna runda była już znaczniej mniej nerwowa ale raz rolkę zaliczyłem ...



Tak wyglądał jak z nią skończyłem podczas jazdy próbnej

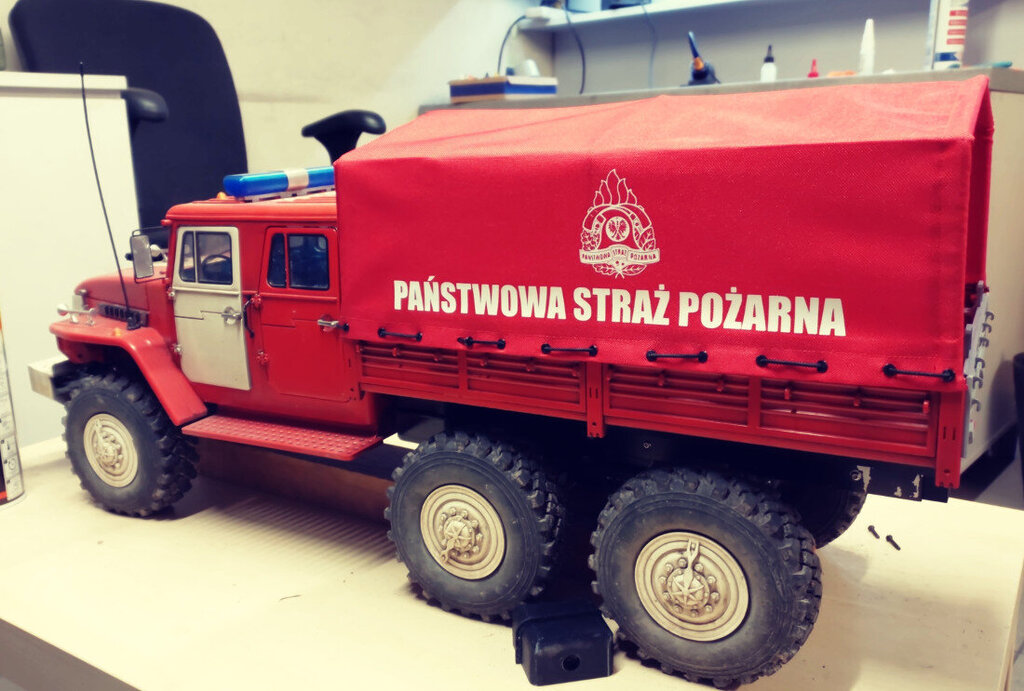

No ale że czułem nie dosyt więc Ural został przemianowany GCBA 4/16 na SKw czyli Specjalny Kwatermistrzowski, czyli zabudowa skrzyniowa z obowiązkową plandeką

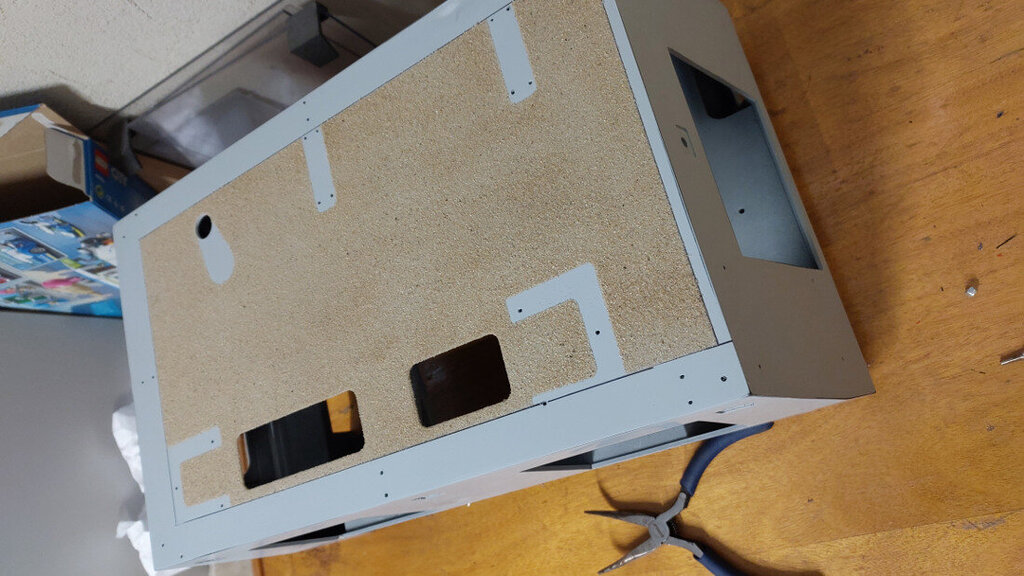

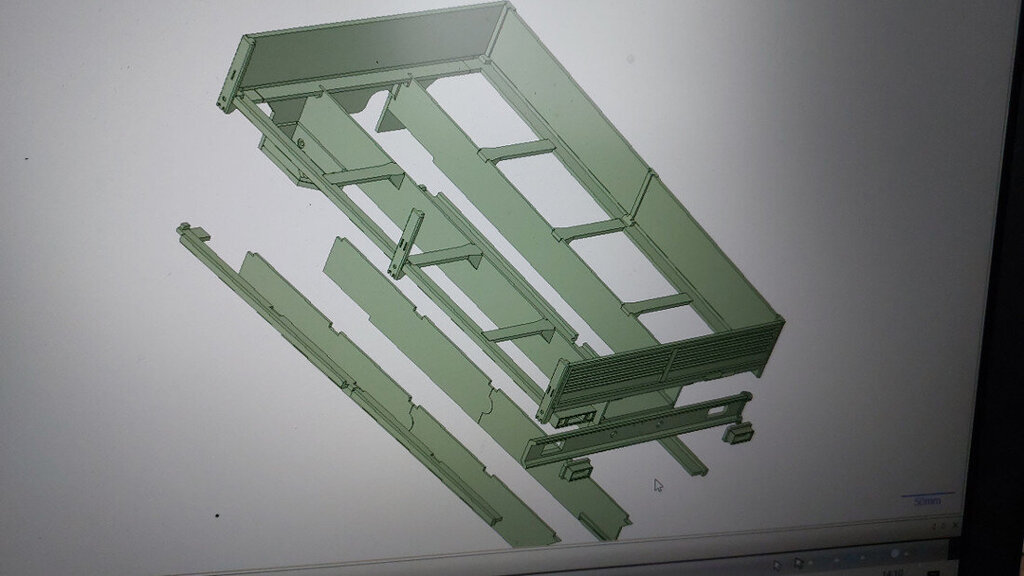

oczywiście pierwsze powstał projekt

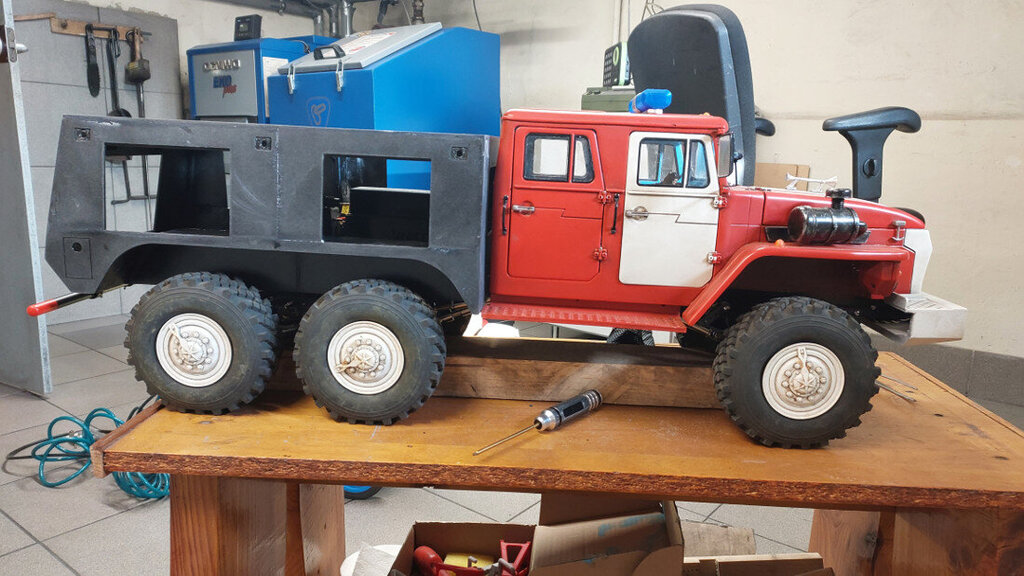

No i potem drukarka dokończyła swoją robotę ...

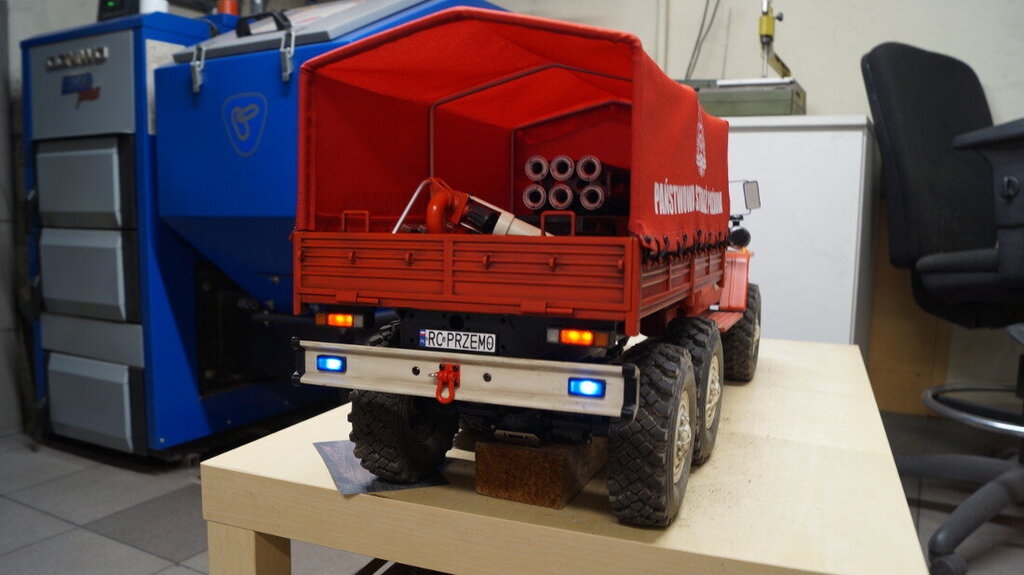

na pace dwie widoczne skrzynie są na stałe, duża drewniana skrywa skrzynkę z elektroniką a kosz jak widać robi za obudowę głośnika

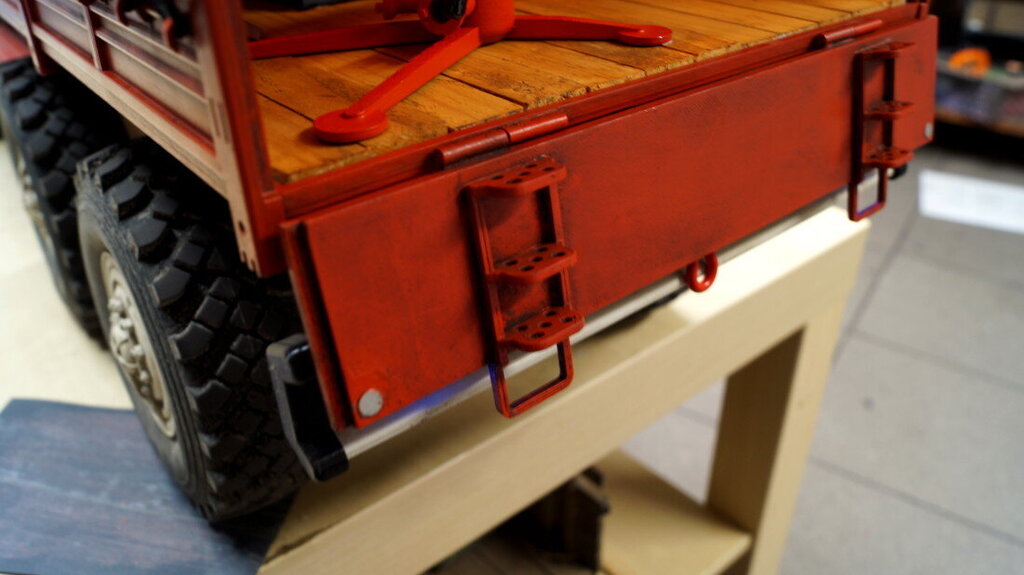

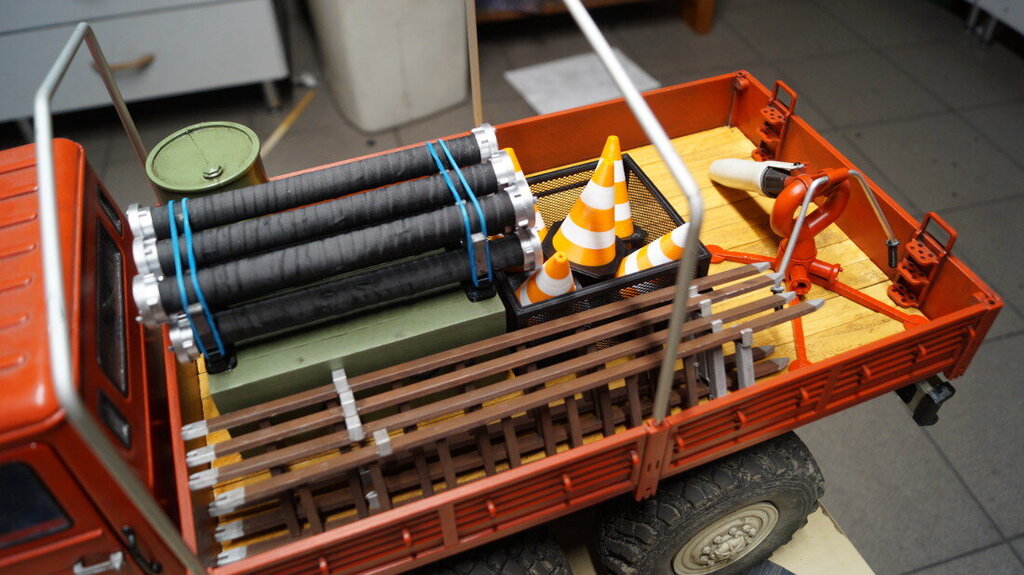

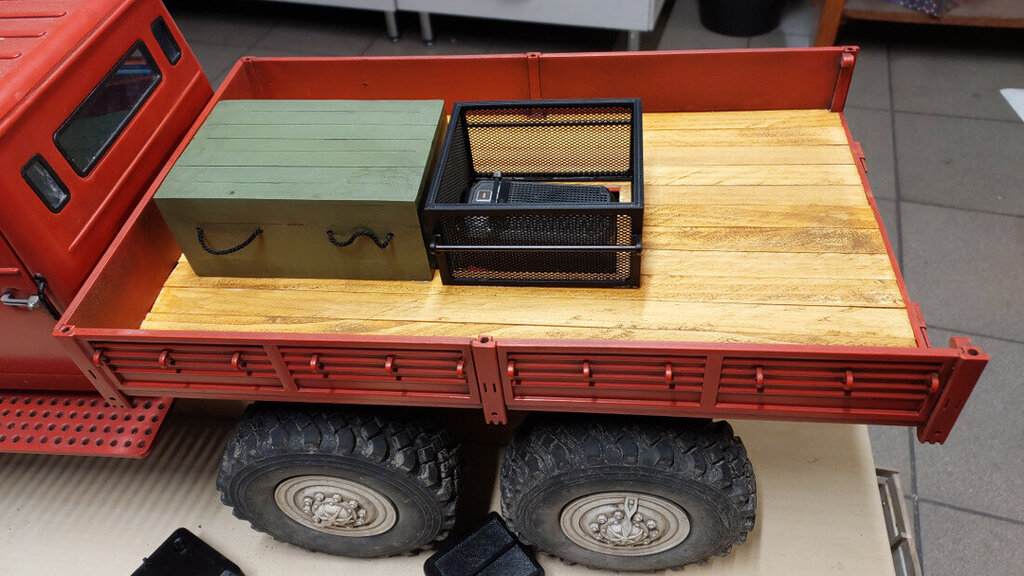

Potem trochę doszło sprzętu na pakę, żeby nie było pustych przebiegów













No i sama plandeka, uszyta z materiału na zasłony do altan ... napis to nic innego jak prasowanka





Kto ma ochotę to zapraszam na film z finałowej rundy Pucharu Śląska, które odbyły się w Mysłowicach na torze motocrosowym. W opisie Uralu jest błąd bo nadal jest jako GCBA ale tym się nie przejmować. W tych zawodach jechała też mój pierwszy truck czyli Ził 157, którego kierowcą był mój kuzyn







BONUS ...

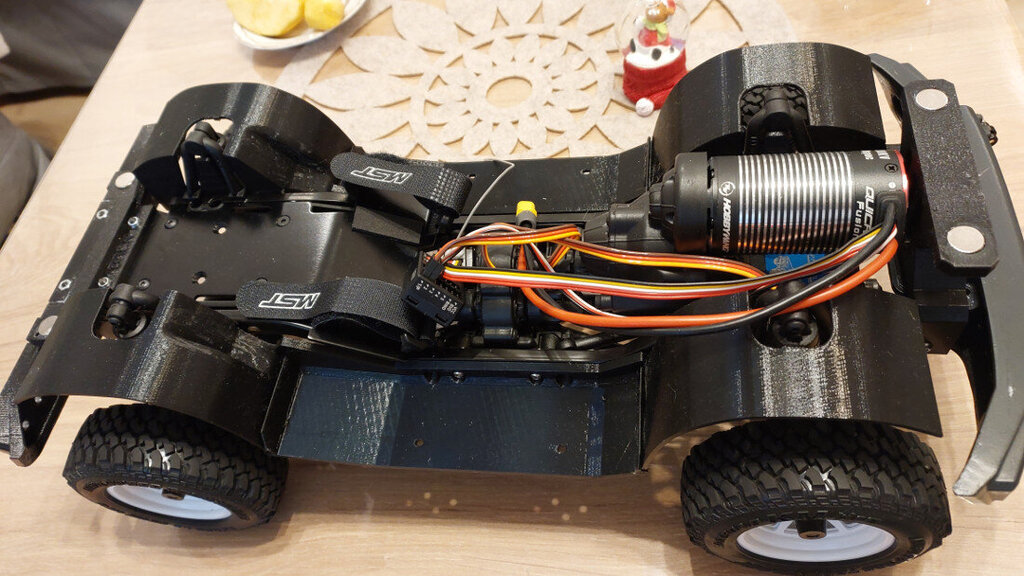

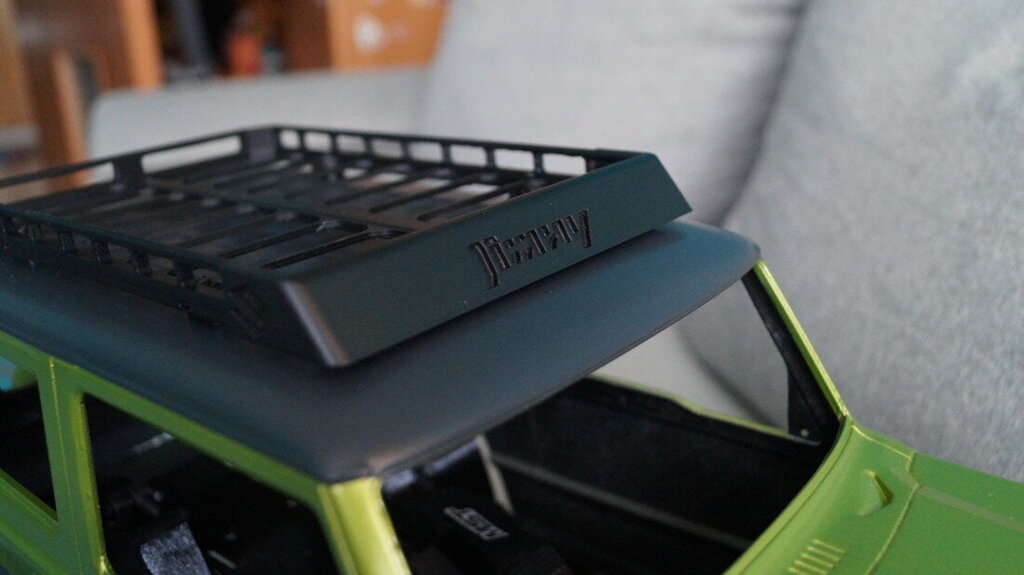

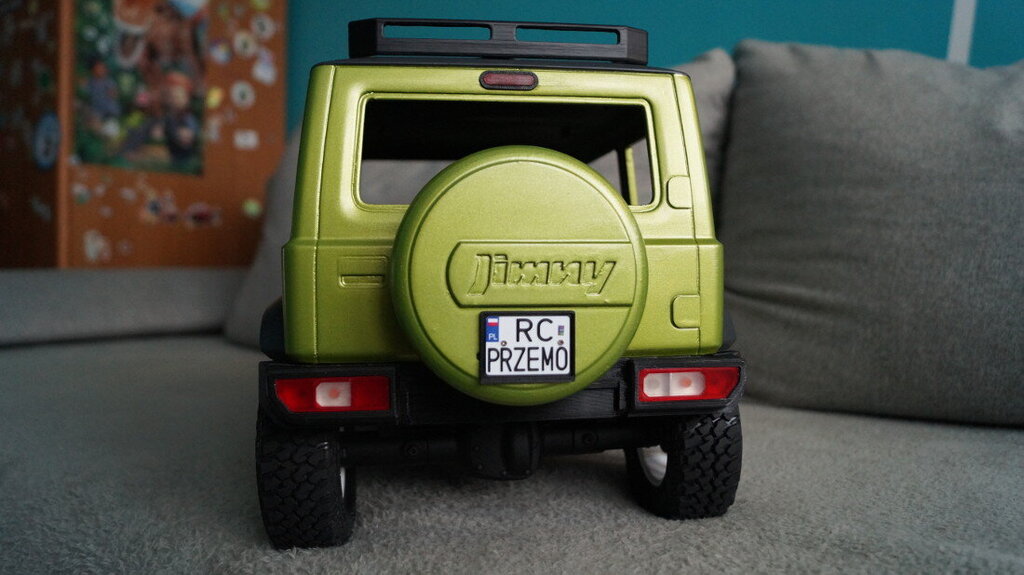

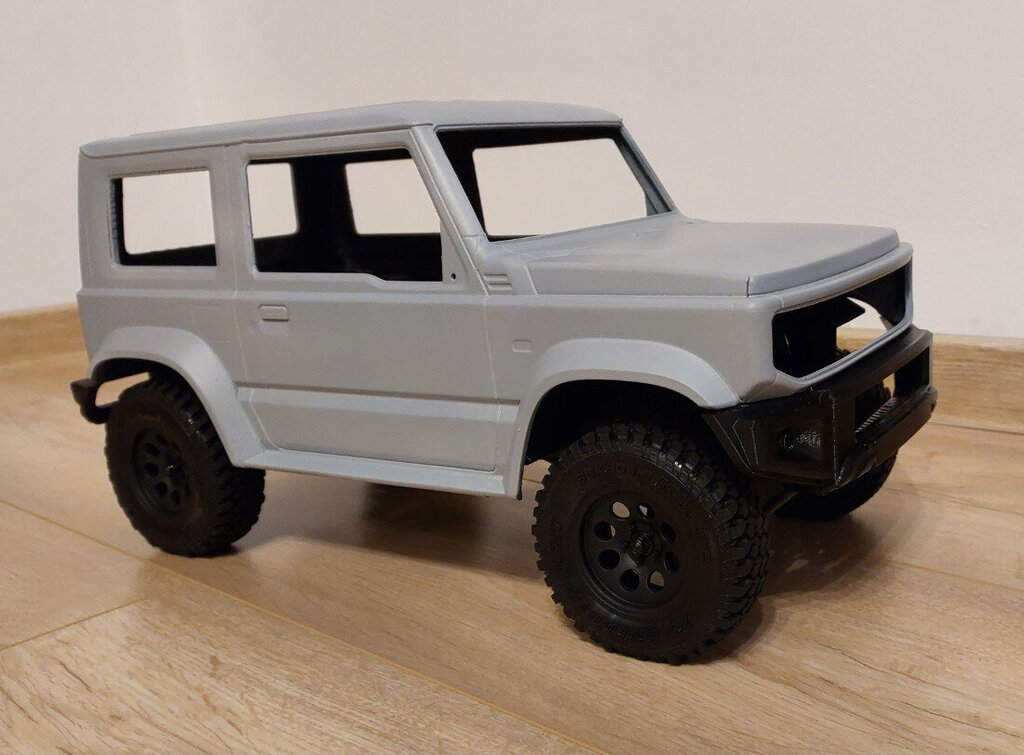

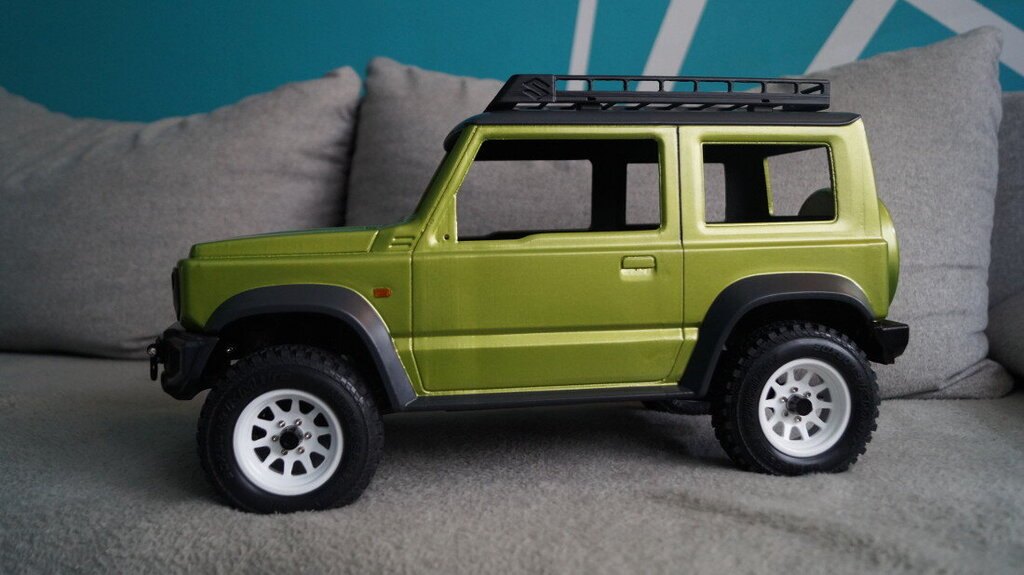

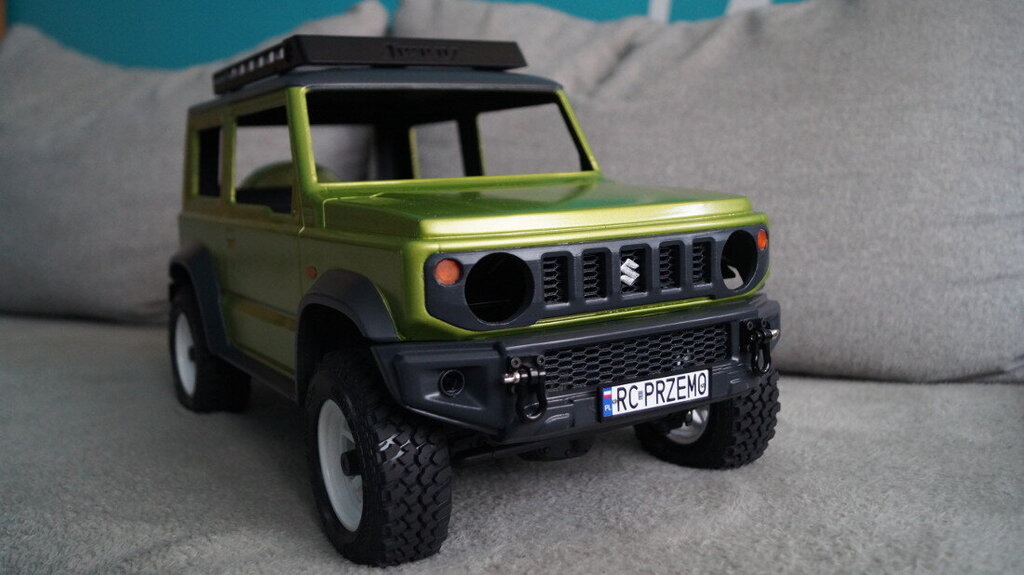

kto dotarł tutaj to przedstawiam projekt na sezon 2023 w kategorii scaled czyli Suzuki Jimny na podwoziu od MST czyli MST CFX













Model jeszcze w powijakach ale powoli go przybywa ... w tym modelu nie będzie wyciągarki bo trochę mało miejsca w nim więc tym razem ratunkiem z tarapatów będzie drugi model albo trapy
