Crawler by przemo ... czyli moja rozkmina o co chodzi w off roadzie w skali 1/10

[robertus]

4 godziny temu, przemo napisał:

taka sterta śniegu przed nim nie robi na Dziku żadnego wrażenia spokojnie na pół gazu sobie ją pcha

Koncept na pług śnieżny?



[przemo]

3 godziny temu, japim napisał:

Ta. To musi być dedykowane auto do zabawy. Ja pojechalem moim daily i byl strach że nie wrócę. Wiec w kilka miejsc nie wjechałem.

Off road w skali 1:10 gwarantuje że emocję są podobne no i w zasadzie jest ciut taniej bo tym samochodem do pracy się nie dojeżdża



Godzinę temu, robertus napisał:

Koncept na pług śnieżny?



Robert nie kuś ... proszę bo już szarpnąłem się na nowy komplet felg, całe zabudowane, które bardziej wpasują się w koncepcje Ziła no i idąc za ciosem obecne opony 108 mm a będą 118 mm ?... żeby tyle pakował w swoją Honde Jazz to było by coś



[mjs]

W dniu 13.01.2021 o 22:24, przemo napisał:

 pomysł zakupu drukarki przyznam, że był strzałem w dziesiątkę teraz co ja będę drukował ... zapowiada się przestój dla endera.

Jest coś, co może Cię zainteresować, coś nowego i krajowego - HONKER II - i tylko Ty możesz go zminiaturyzować. A to może być hit...

https://www.motofakty.pl/artykul/galeria/honker-nowy-samochod-dla-wojska-ze-starachowic/4.html

Prototyp ma wyjechać na ulicę w tym m-cu.



PS. A ZIŁ-owi białoczerwoną chorągiewkę na boku.

[japim]

TUR IV wygląda bardziej bojowo.

[przemo]

Teraz to trzeba pojeździć   ...

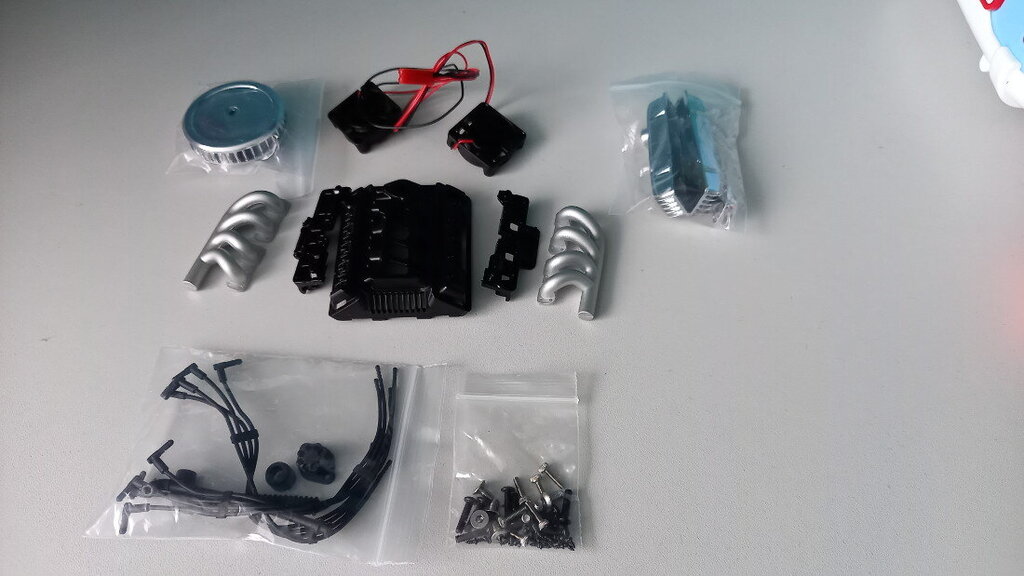

w sumie drukarka już ma co robić i ja też przez najbliższe dni. Przyszedł mi wczoraj V8 z chłodzeniem do szczotki i dzisiaj miałem dokonać swap'a, ale w fabryce jakiś Tong Po zapomniał spakować do worka jednej części, elementu do którego są przykręcane wentylatory i cała reszta ... odpalony DSM i będzie drukowanko brakującej części.

Finał ... w zasadzie finał na aliexpressie taki, że dzisiaj założyłem spór i już zwrot przyznany za całość zamówienia (jakieś 70 PLN) ... szok, szok, niedowierzanie ... w sumie czeka mnie ze 2 dni męki w DSM i drukowania bo element dość jest kapryśny pod kątem kształtu więc ja nie jestem w stanie narysować go za pierwszym strzałem mając tylko jakiś rysunek poglądowy z jednej strony. Zabawa na zasadzie coś narysuje, druk, przymiarka, poprawki, druk, przymiarka, poprawki ... itd ...



Igrzyska 3D czas zacząć

[przemo]

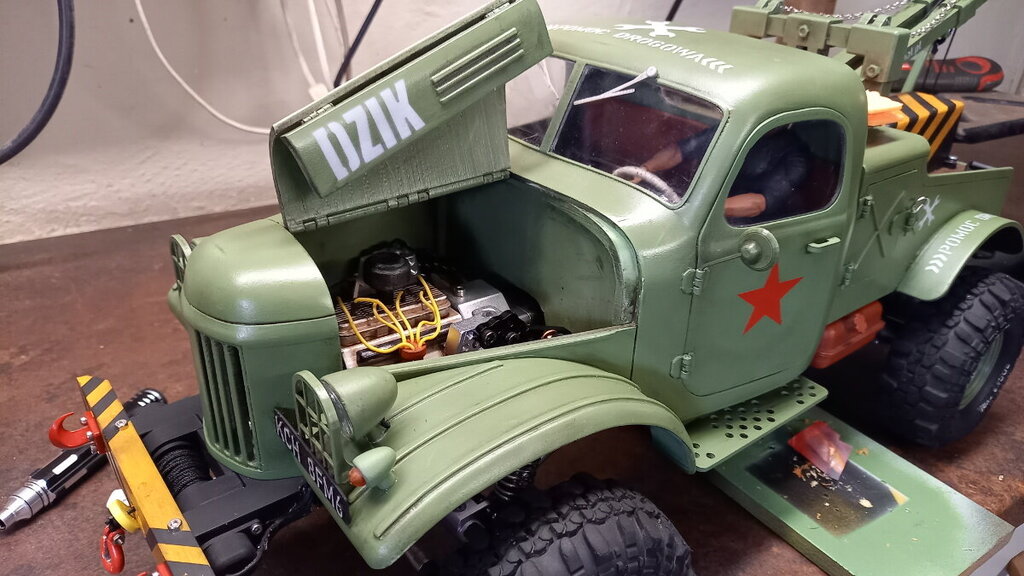

Swap ... zakończony ...

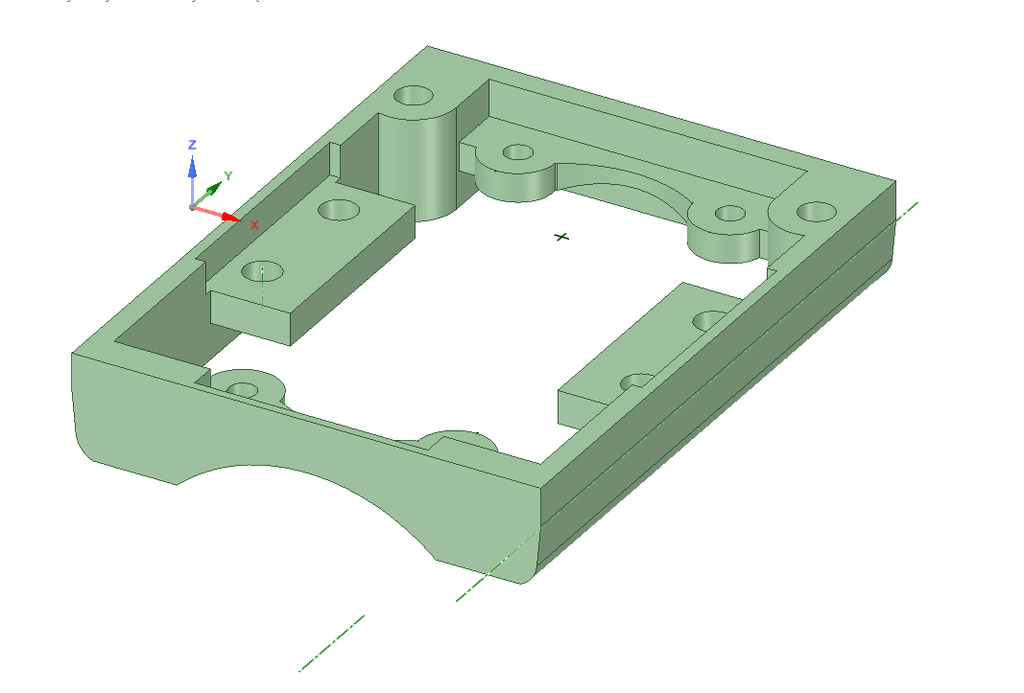

ogólnie skrobnąłem coś takiego w DSM

Obstawiałem że zejdzie mi z tym ze 2 dni ale skończyło się tylko na 4 wydrukach w tym 4 wydruk już był finalnym. Ogólnie otwory w mocowaniu silnika powiercone krzywo, pod kątem, Tong Po obsługujący wiertarkę się nie popisał w żaden sposób. Ale V8 jest za darmoszkę więc nie ma co narzekać ... Wentylatory wywalone, starsi trialowcy uświadomili mnie że silniki w trialu aż tak bardzo się nie grzeją więc wentylatory są zbędę a dodatkowo same wentylatory mogą być źródłem kłopotów jak wejdzie w nie błoto.

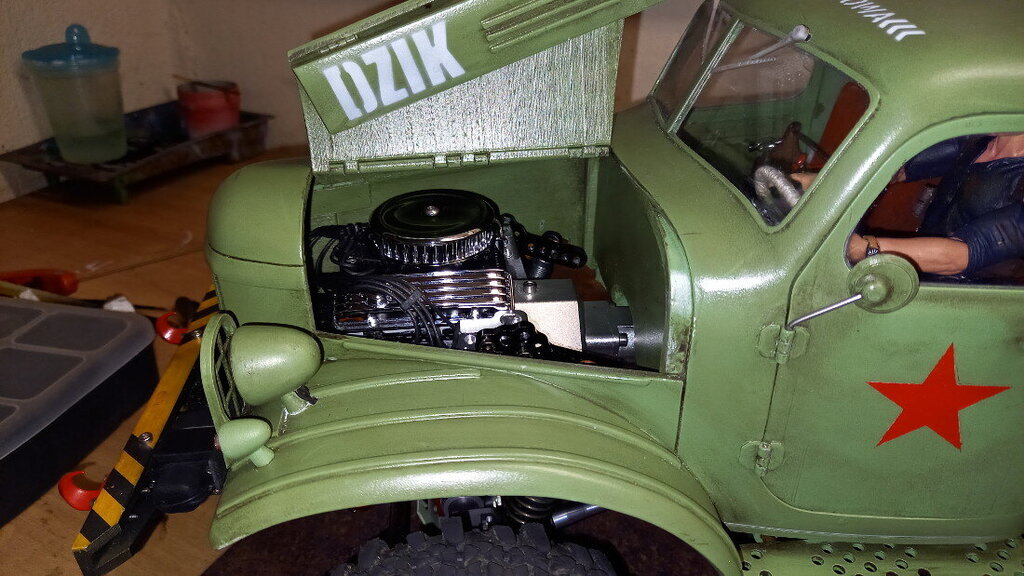

Ogólnie przed ...



i już po



Lepiej wypełnia tą komorę silnika. Teraz czekać na felgi i opony Silnika nie brudzę jazda w terenie zrobi to skuteczniej za mnie, a w sumie prosto jest po swap'ie więc czysty być musi

[przemo]

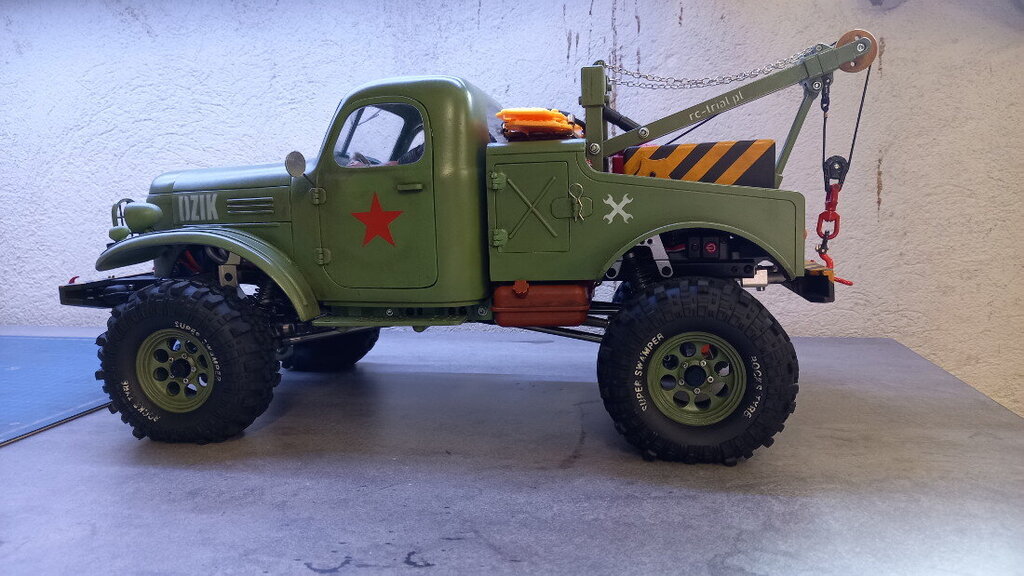

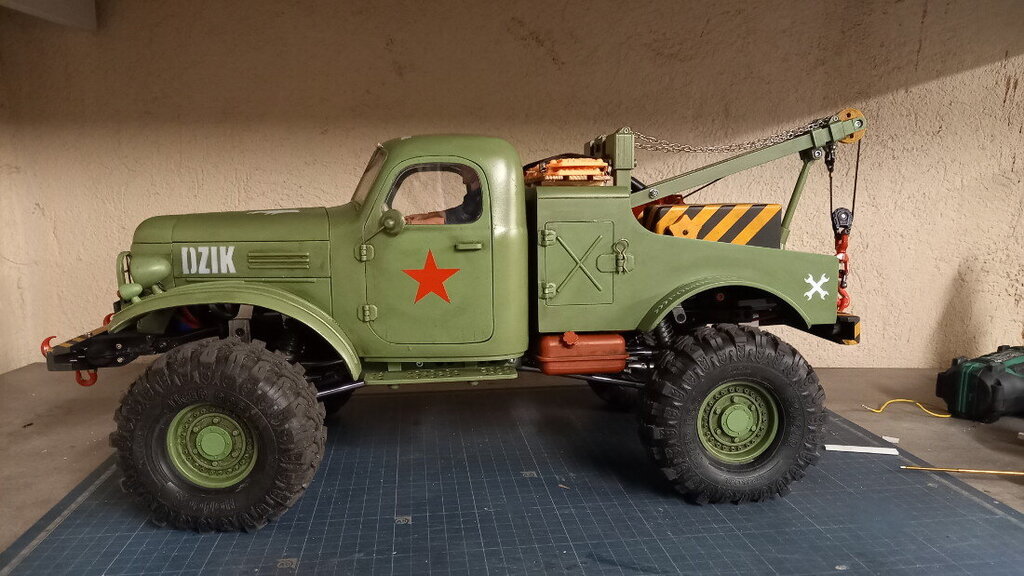

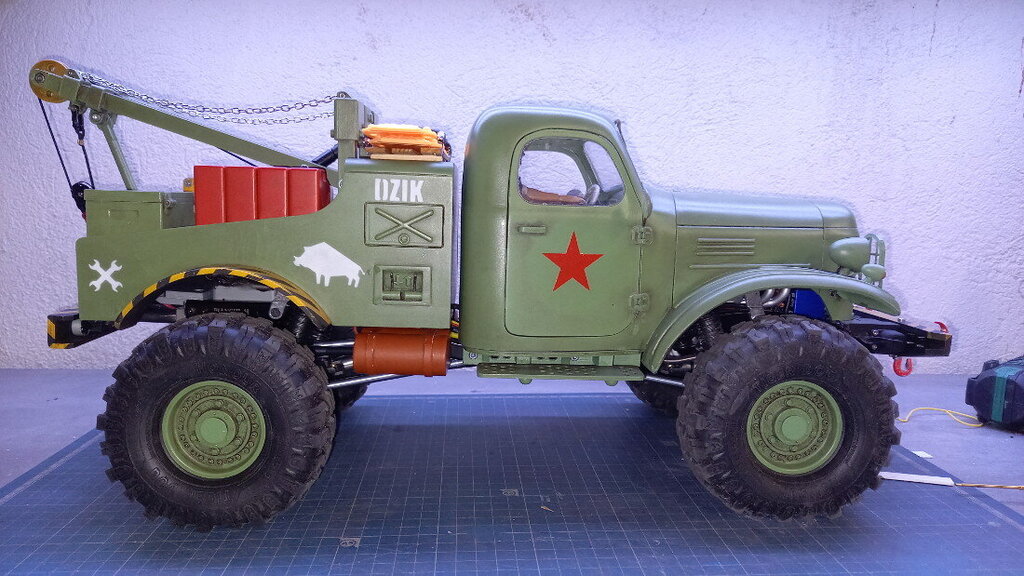

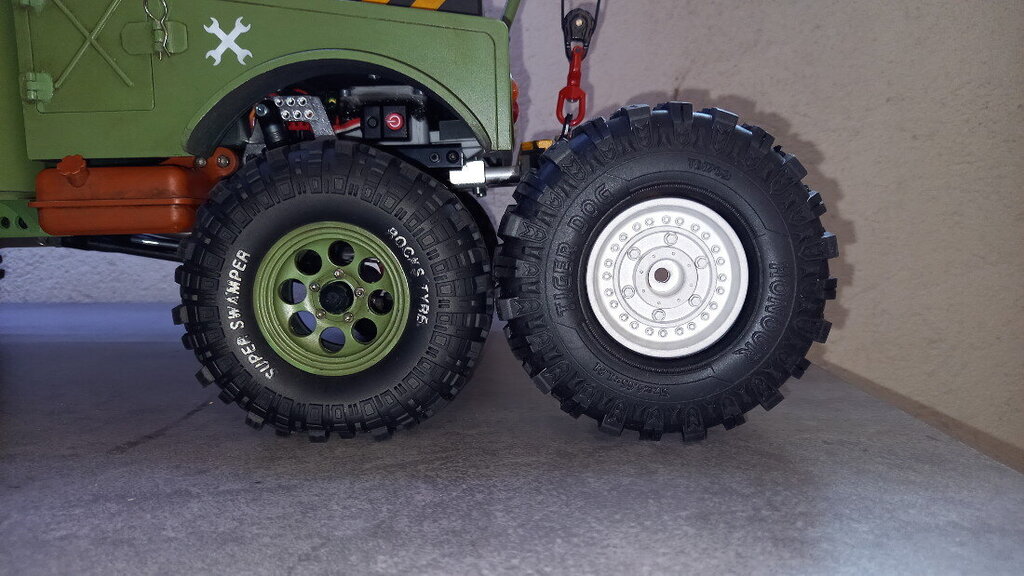

Wkradło się kilka zmian ... w zasadzie 2 według mnie duże zmiany. Pierwsza to zmiana felg i przeskok z opon 110 mm na 118 mm ... niby nic a różnica jest naprawdę ogromna





Dzielność terenowa z pewnością +1

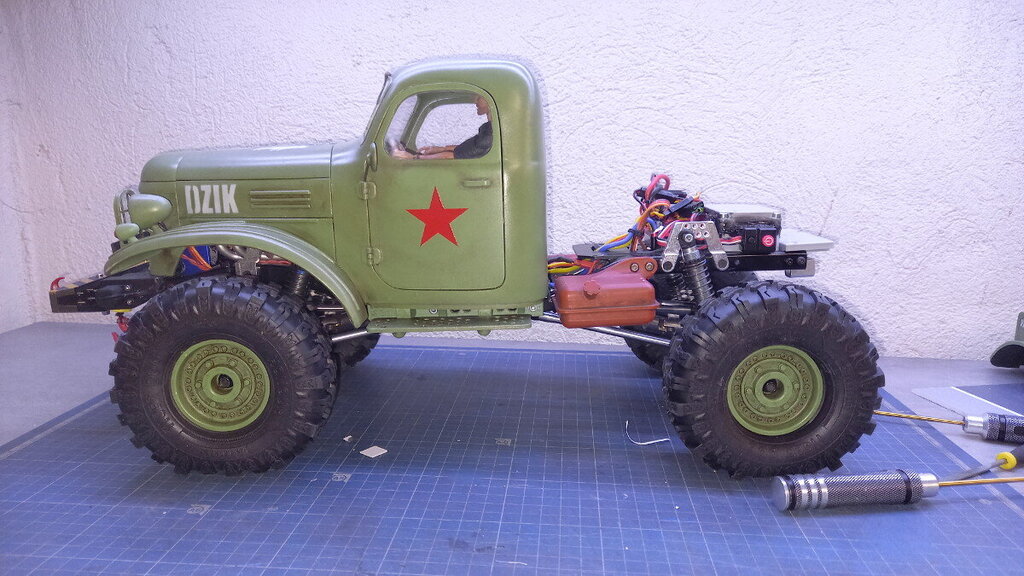

ale zmieniła się również tylna zabudowa ... czyli wydłużyła się o 20 mm i urosła w pionie o 10 mm. Wcześniejsza wydawała się nie proporcjonalna do samej kabiny, więc się tym zająłem ...



Więc

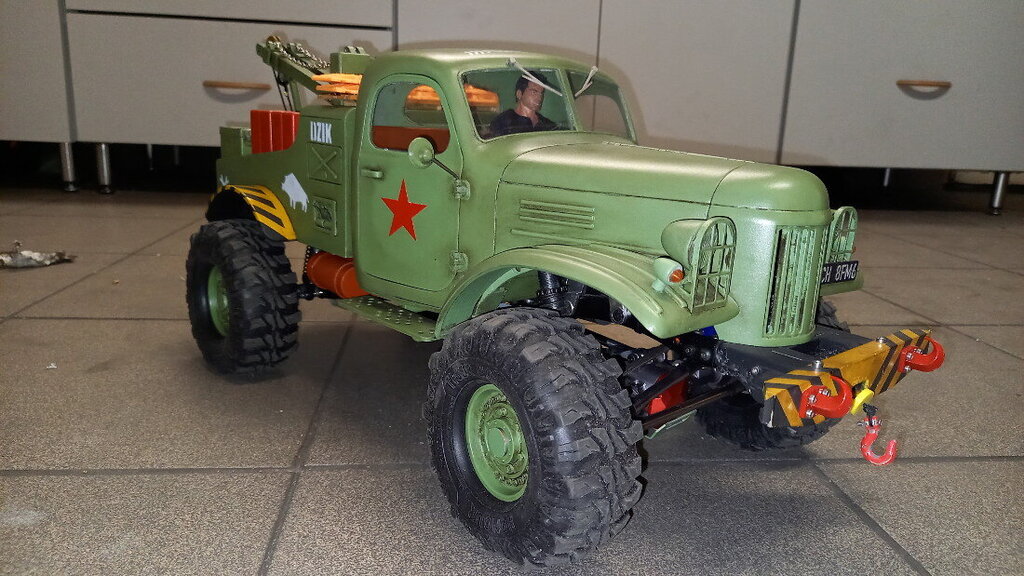

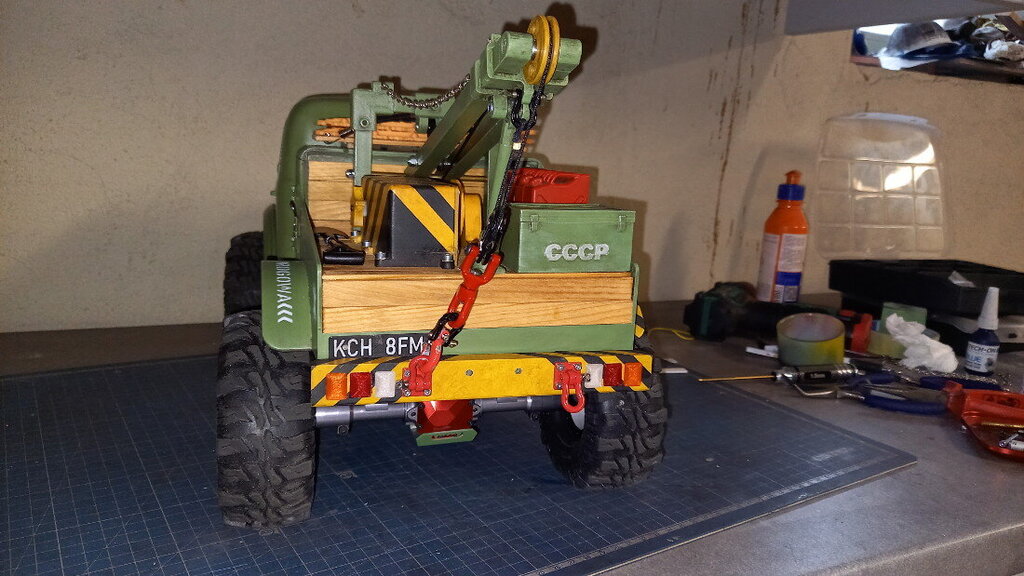

BYŁO ....



a jest obecnie

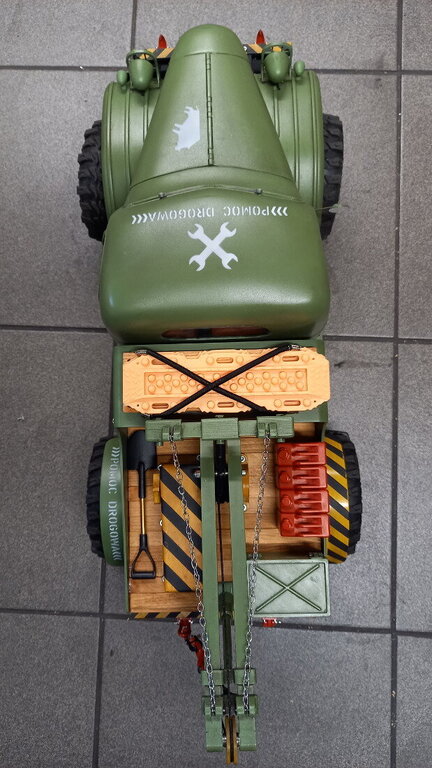

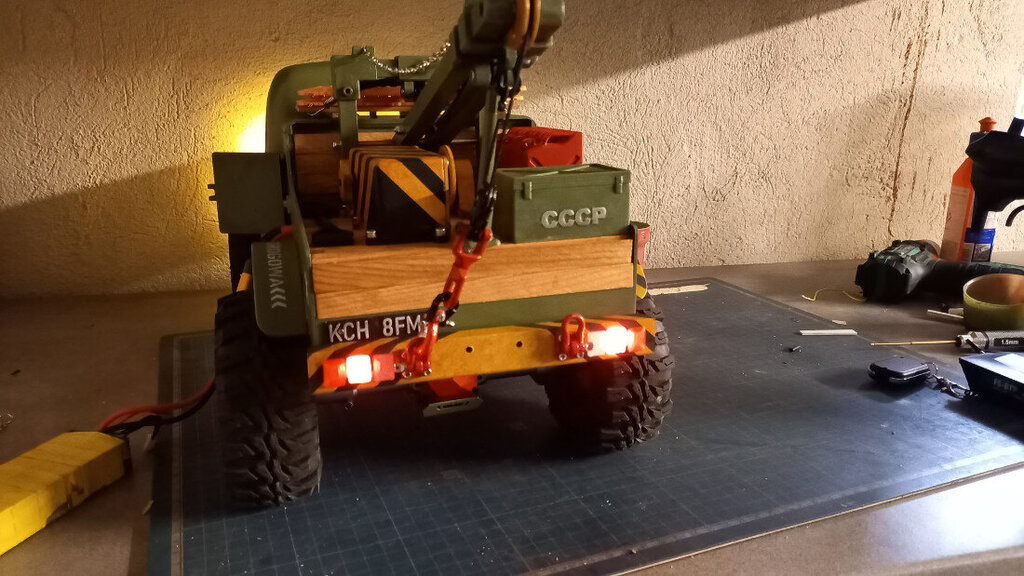

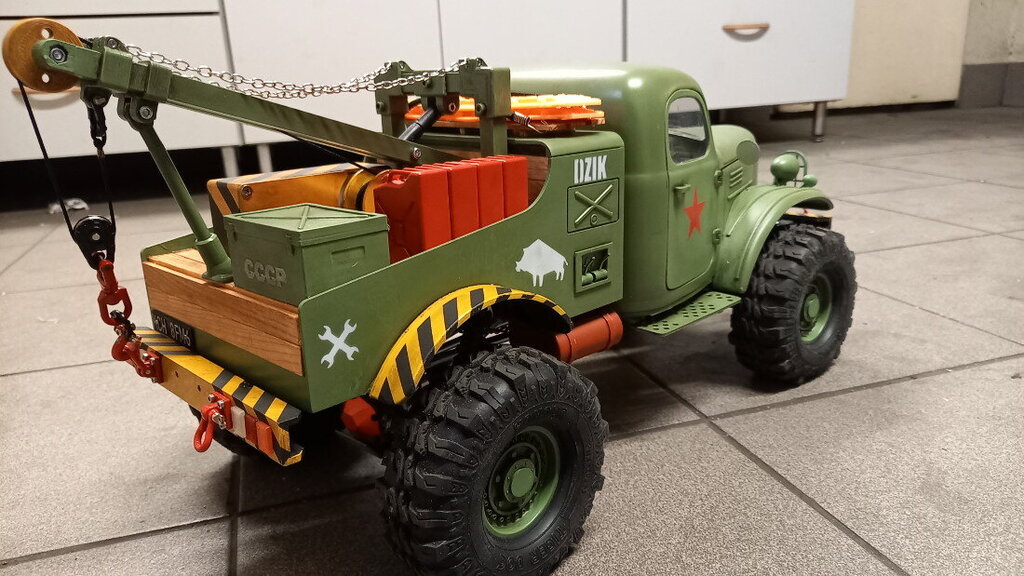

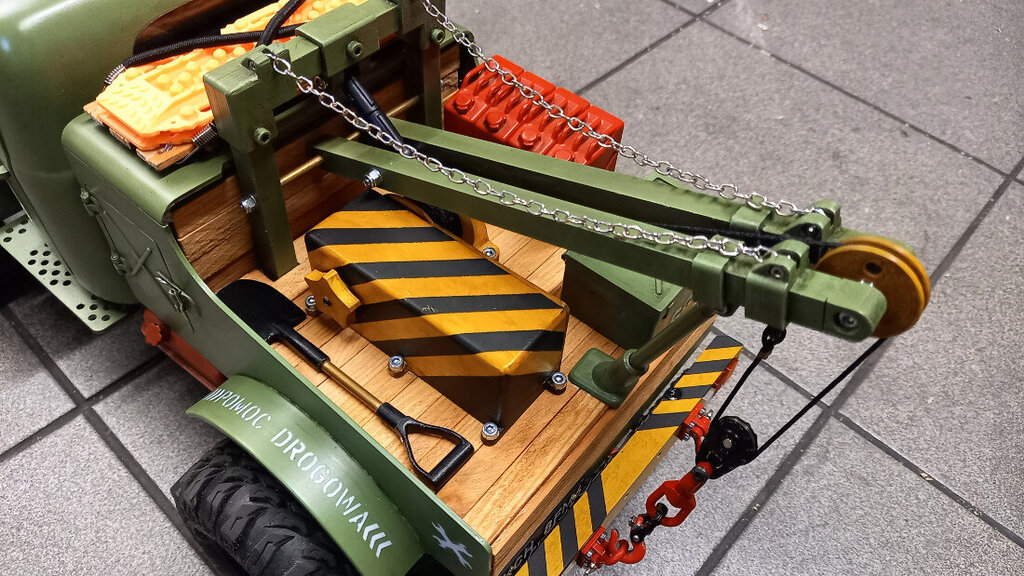

Z dodatkowych zmian to zmiana umiejscowienia tylnego oświetlenia z zabudowy na zderzak. Deski na pace wcześniej barwiłem bejcą a tym razem zaszalałem i deski umoczone zostały 2 raz w kawie, oczywiście przerwa między warstwami do wyschnięcia ... jak by kto pytał to espresso, ziarna mielone na midium a kawa to lavazza crema



Dorzuciłem jeszcze 2 dodatkowe kanistry na pakę więc łącznie mamy 4 sztuki. Dzik już rył po śniegu i daje sobie radę ale przyznam, że nie ma takiej frajdy z jazdy jak śniegu nie ma ...bez śniegu faktycznie można się skupić na pokonaniu przeszkody terenowej a nie na notorycznym przebijaniu się przez zaspy na prostym co już takie emocjonujące nie jest. Udało mi się zaliczyć wypad na dwa samochody i to jest dopiero frajda jak jeden samochód wspomaga drugi ... naprawdę polecam zabawa jest przednia

[przemo]

Dzisiaj było jeżdżone w terenie a nie po śniegu ... w końcu

oczywiście straty jak co wyjazd muszą być ... to jest chyba nieodzowny element rc trialu ... na początek zaczęliśmy delikatnie urwaną tablicą rejestracyjną, później przyszła zaliczyłem rolkę i urwał się zawias od drzwi od pasażera ... wkradła się trzecia rzecz o tym poniżej ...

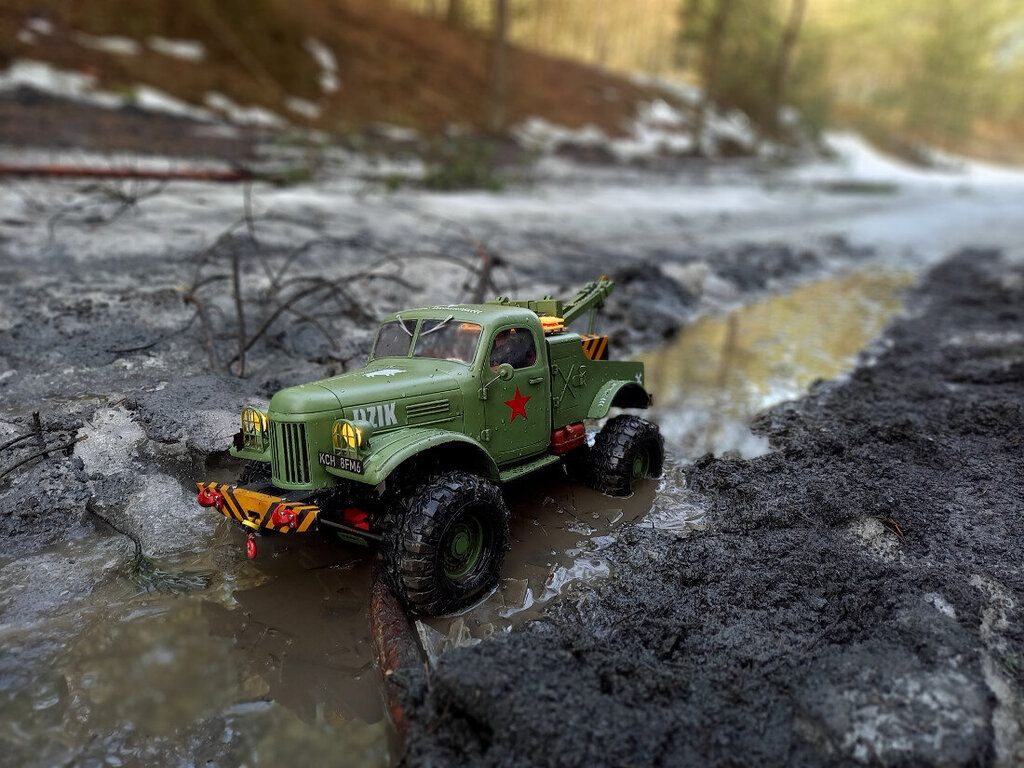

zaczęte delikatnie od płytkie błota



potem próba z głębszą wodą dla sprawdzenia czy wszystko szczelne i okazało się, że tak

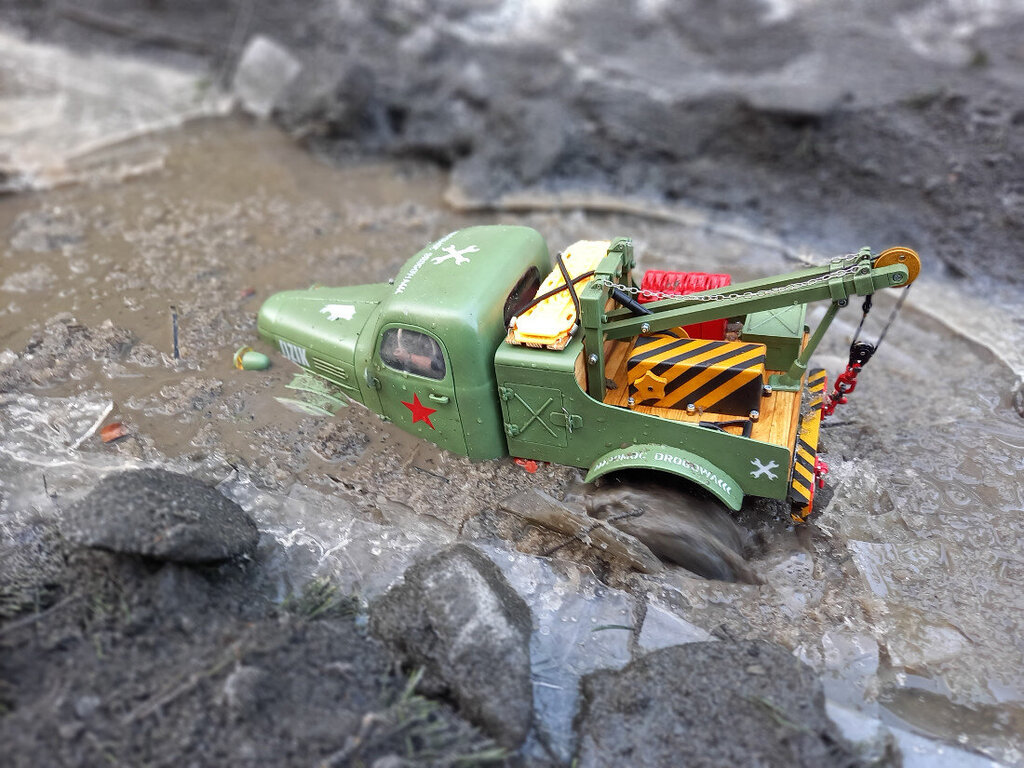

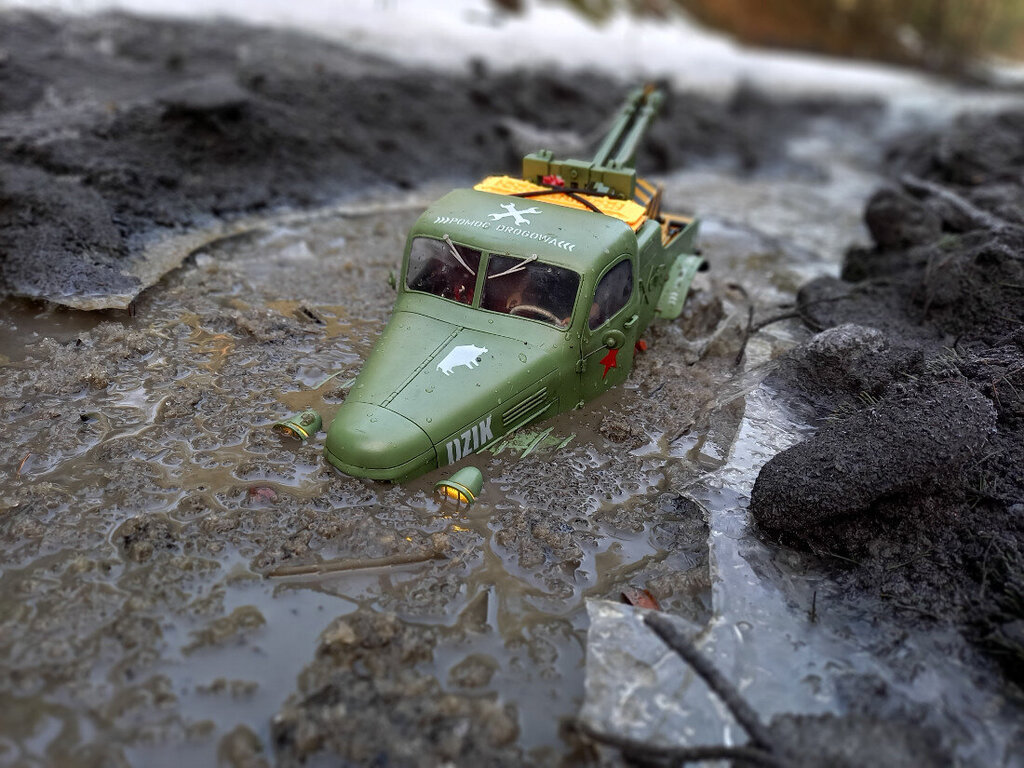

No na koniec próby której robić nie chciałem, bo zapadł się lód pod Ziłem, ale uniosłem się honorem ... WYJADE !!!!





no i nie wyjechałem ...

padł silnik, zamókł kompletnie, zaliczona taka wklejka że tylna wyciągarka za wiele nie pomogła, tylna oś zaklinowała się pod lodem ... czyli pozostało wyjąć Ziła, chwycić za zderzak i zanieść jakieś 500 metrów do samochodu. Silnik schnie, reszta elektroniki działa. Coś mi chodzi po głowie żeby znowu zmienić tylną zabudowę ... w sensie rezygnuje z zabudowy holownika a może zrobię jakąś pakę taką wyprawową w której schowam tylną wyciągarkę ale żeby lina wychodziła zderzakiem jak z przodu. Obecnie zbyt wysoko położenie liny za bardzo nie działa pod kątem ratowania się z opresji ... no nic to jest rzecz jeszcze do przemyślenia

[RAFALR30]

Toż to prawie jak amfibia ?. W jaki sposób uszczelniłeś elektronikę, że jest odporna na całkowite zalanie i nie powstało zwarcie w instalacji?

P.S. Świetna jakość zdjęć ?. Zrobione aparatem z  tel. komórkowego czy aparatem cyfrowym?

[przemo]

2 godziny temu, RAFALR30 napisał:

Toż to prawie jak amfibia ?. W jaki sposób uszczelniłeś elektronikę, że jest odporna na całkowite zalanie i nie powstało zwarcie w instalacji?

P.S. Świetna jakość zdjęć ?. Zrobione aparatem z  tel. komórkowego czy aparatem cyfrowym?

Odbiornik i sterownik tylnej wyciągarki oczywiście w pudełku wyplutym przez drukarkę i uszczelniona na silikonie. BEC oraz sterownik oświetlenia wraz ze sterownikiem przedniej wyciągarki są w pojemnikach z drukarki tzn, bak paliwa oraz zbiorniki na powietrze, uszczelniona silikonem oraz klejem na gorąco. Lipo jest odporne na zalanie, serwo skrętu też tylko silnik nie wytrzymał nawału wody wymieszanego z piachem ... naprawi się i kolejne starty ... straciłem przednie kierunkowskazy  pierwszy widać na filmie w 36 sekundzie, a drugi nie mam pojęcia ... są straty jest zabawa ? powoli kminie nad nową tylną zabudową



Zdjęcia z telefonu, samsung A41. Format 4:3 48 Mpix a efektem livce focus



EDIT ...

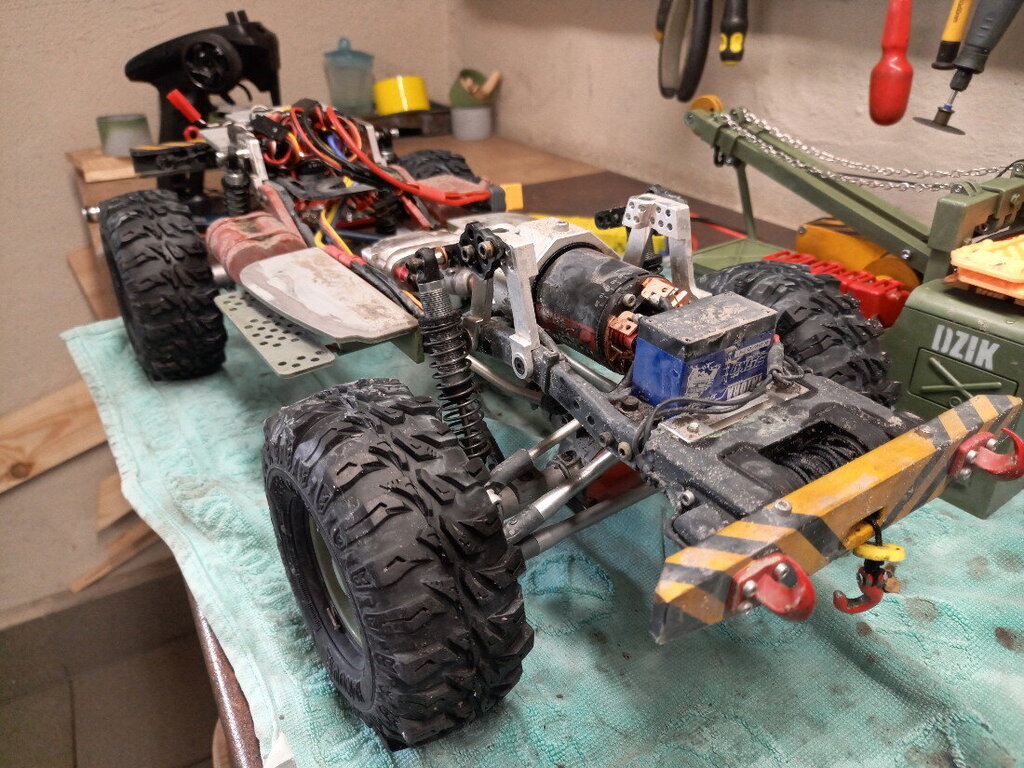

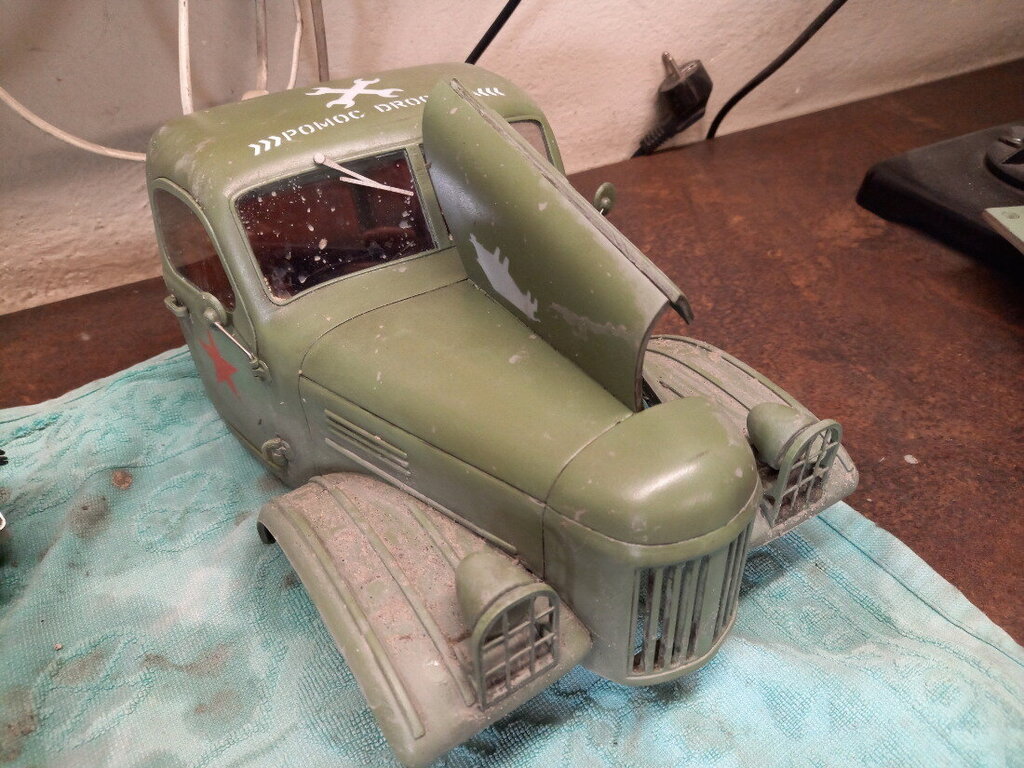

W końcu wygląda jak terenówka





a nie jak z salonu





EDIT ...

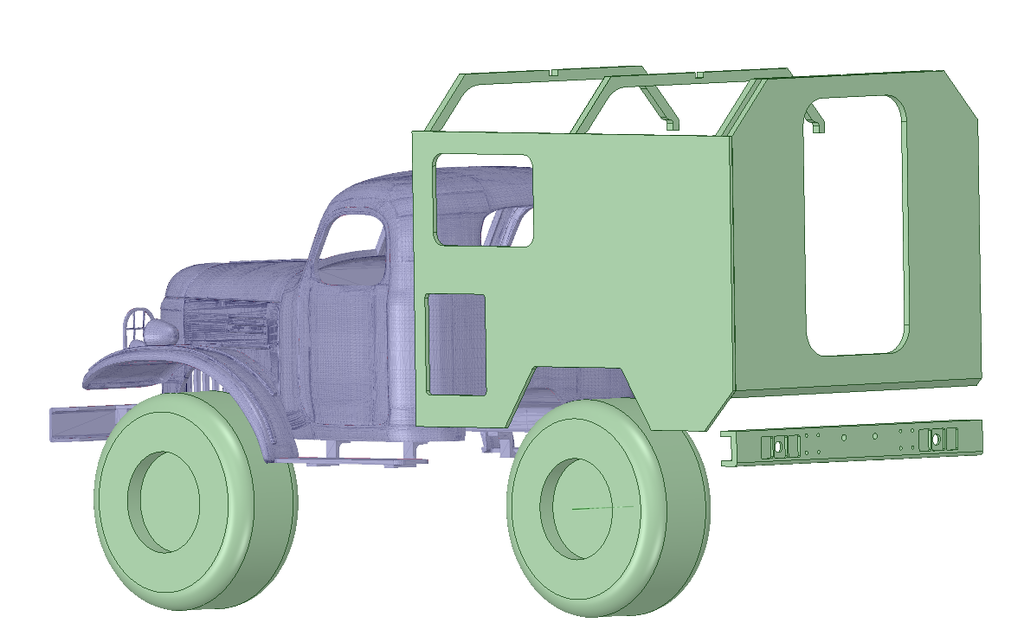

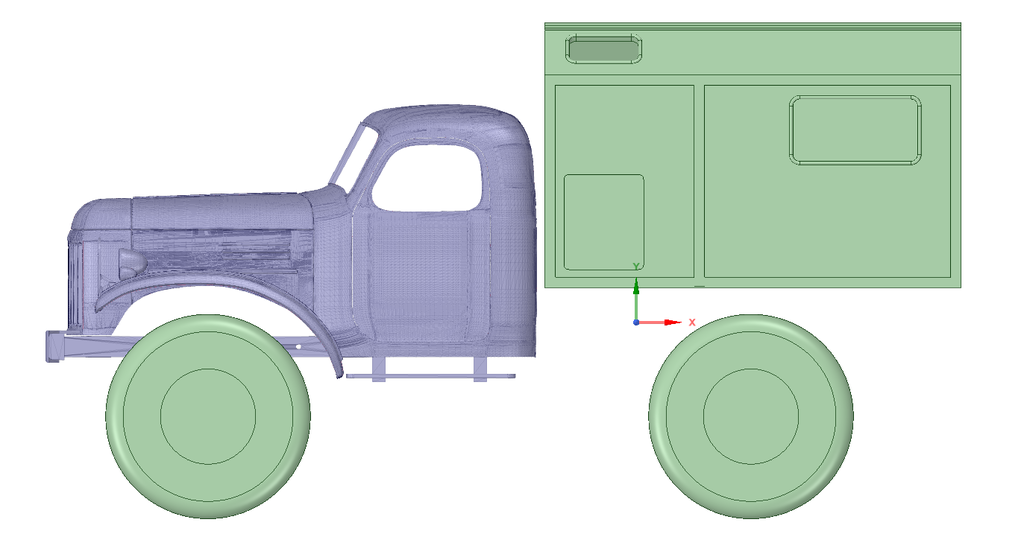

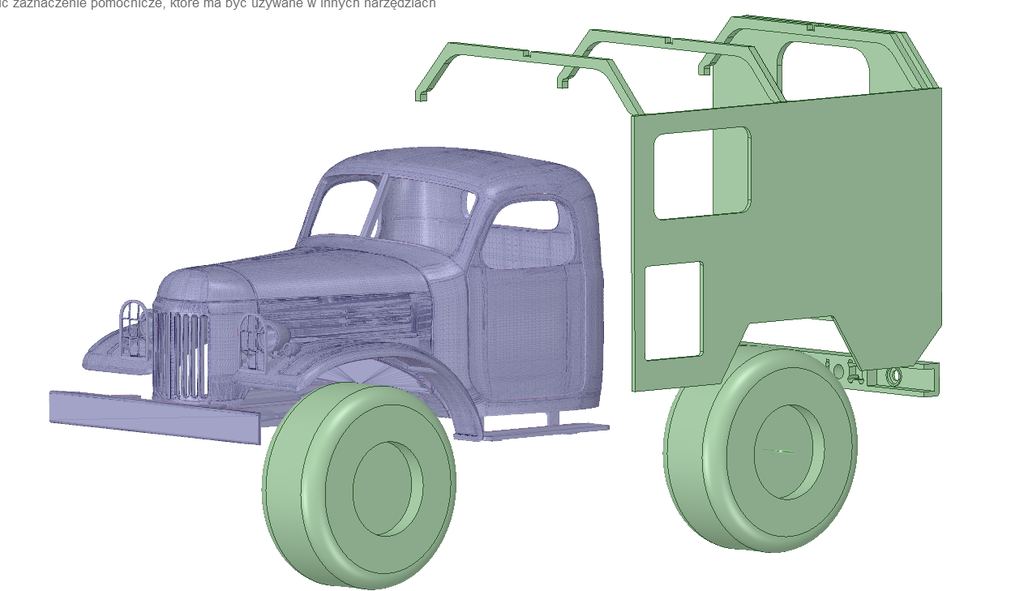

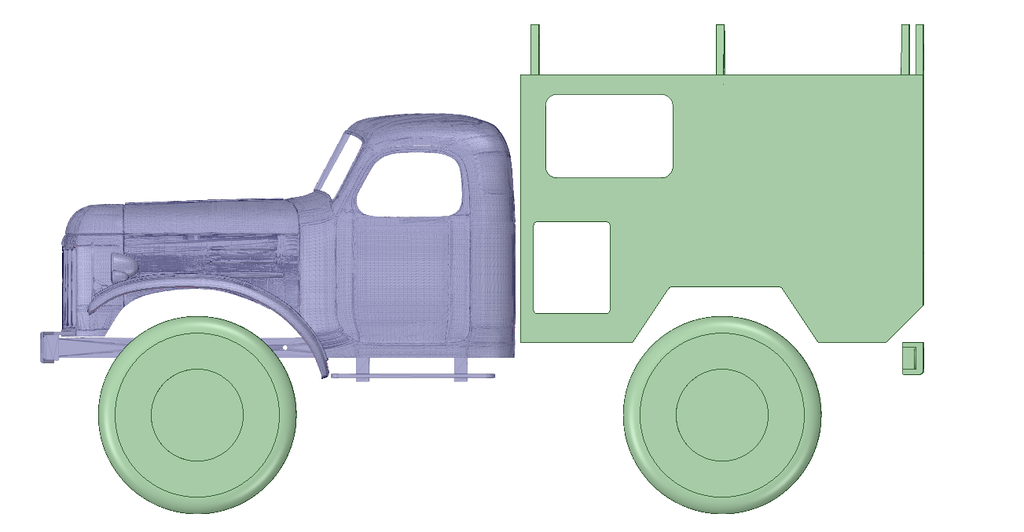

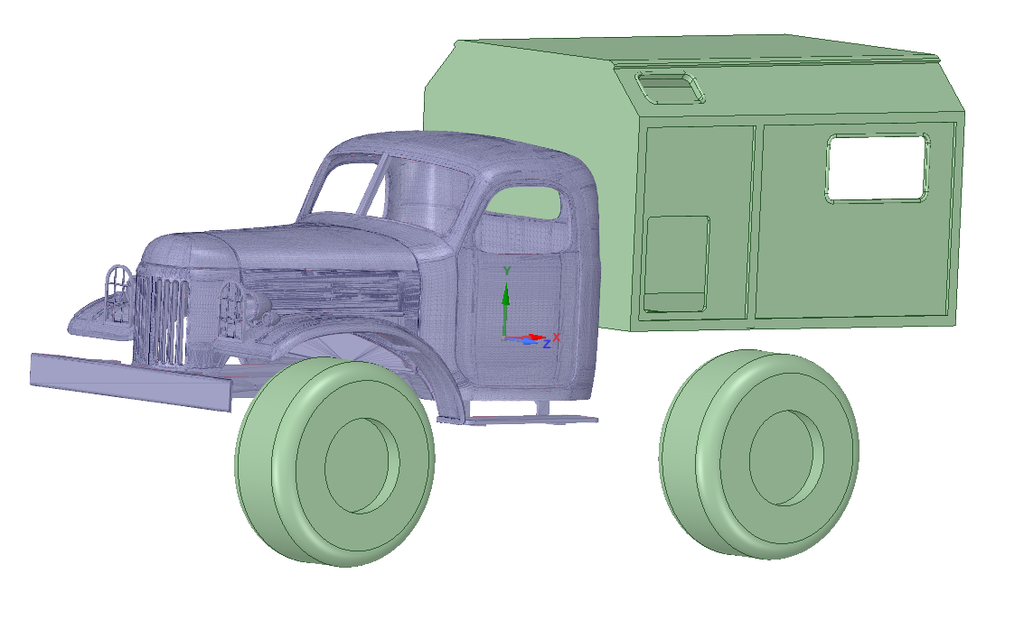

wstępna koncepcja Ziła 157 w wersji Adventure









[robertus]

Brakuje Ci modułu dźwiękowego i rury wydechowej ala komin.

Snorkel zamontuj.

[przemo]

37 minut temu, robertus napisał:

Brakuje Ci modułu dźwiękowego i rury wydechowej ala komin.

Snorkel zamontuj.

Przyznam Ci szczerzę że ten moduł dźwiękowy to tak średnio mi leży ? jakoś mi się nie podoba ale nie mówię póki co nie. Planując zabudowę taką wyprawową miejsca powinno być masa, choć już się raczej przebrnąłem przez ten problem i mogę powoli zacząć coś tworzyć póki co w DSM, później pewnie będzie tektura i jak wszystko wleci będzie druk.

Snorkel to dobry pomysł, ostatnio mi nawet takowy chodził po głowie ale jakoś urzędowej mocy jeszcze nie nabrało  ... rura wydechowa w formie komina jak najbardziej by mi się wpasowała bo coś co wystaję z dołu raczej w terenie może mieć ciężki a raczej szybki żywot



Póki co kilka godzin ślęczenia w DSM













[przemo]

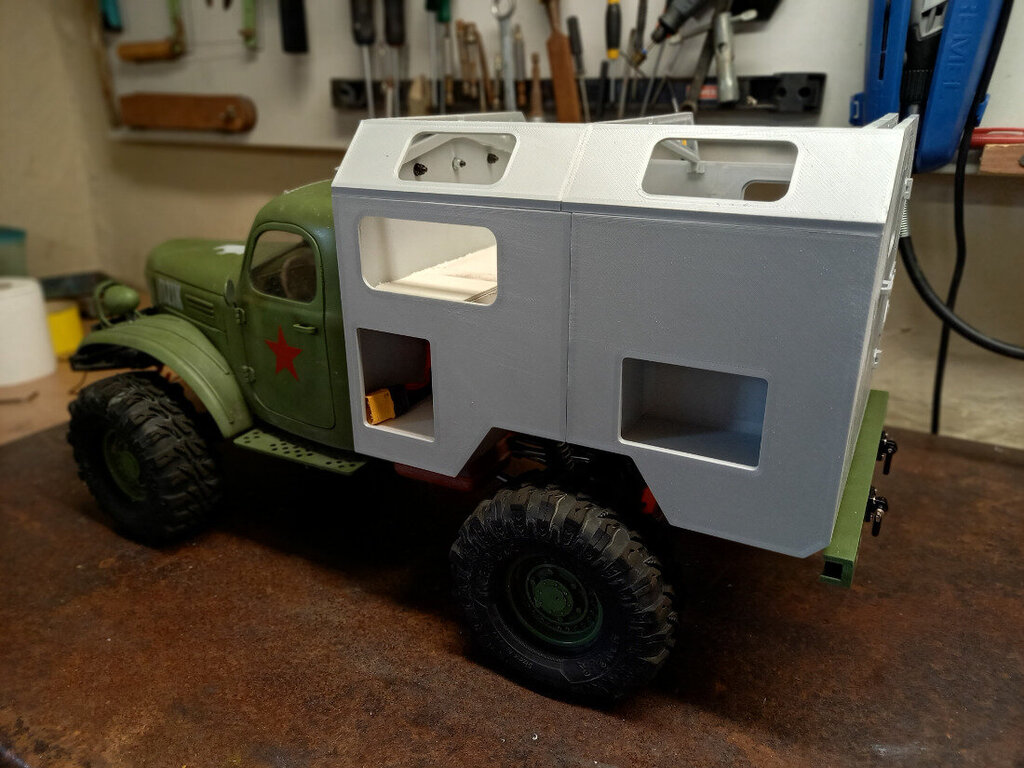

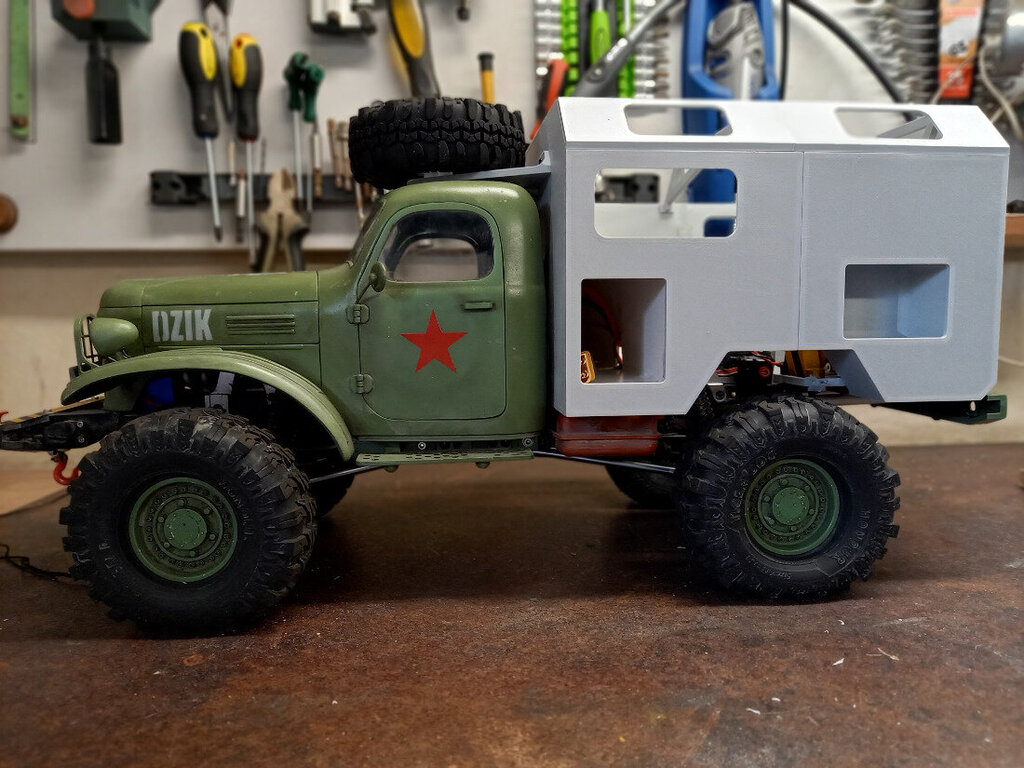

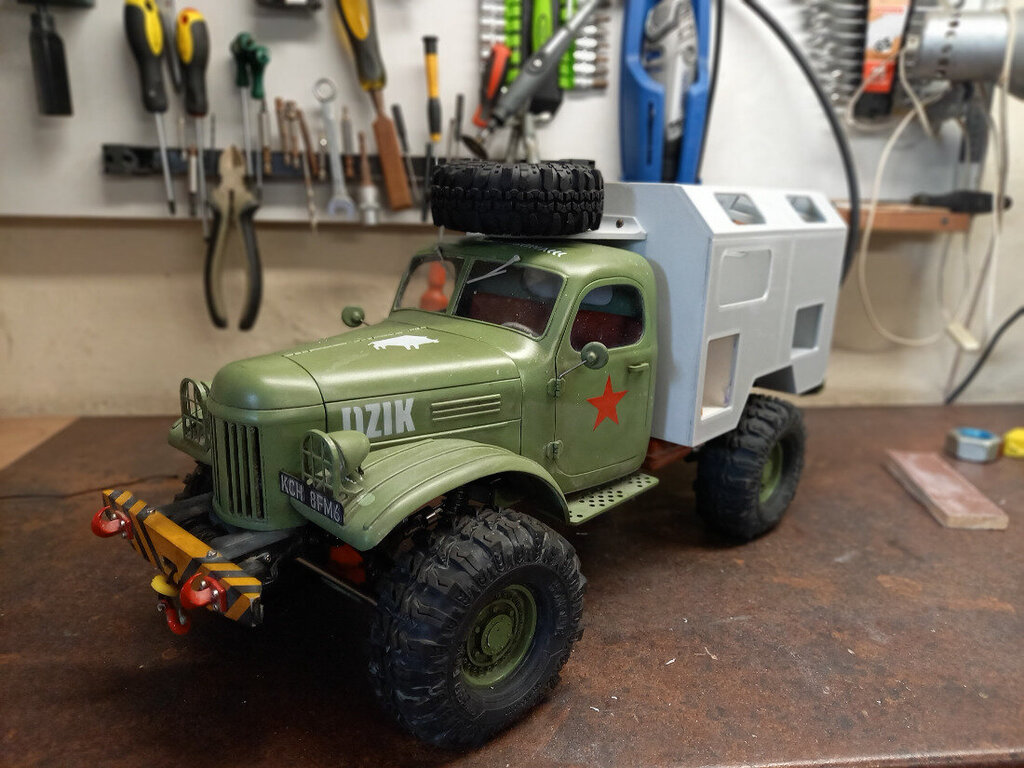

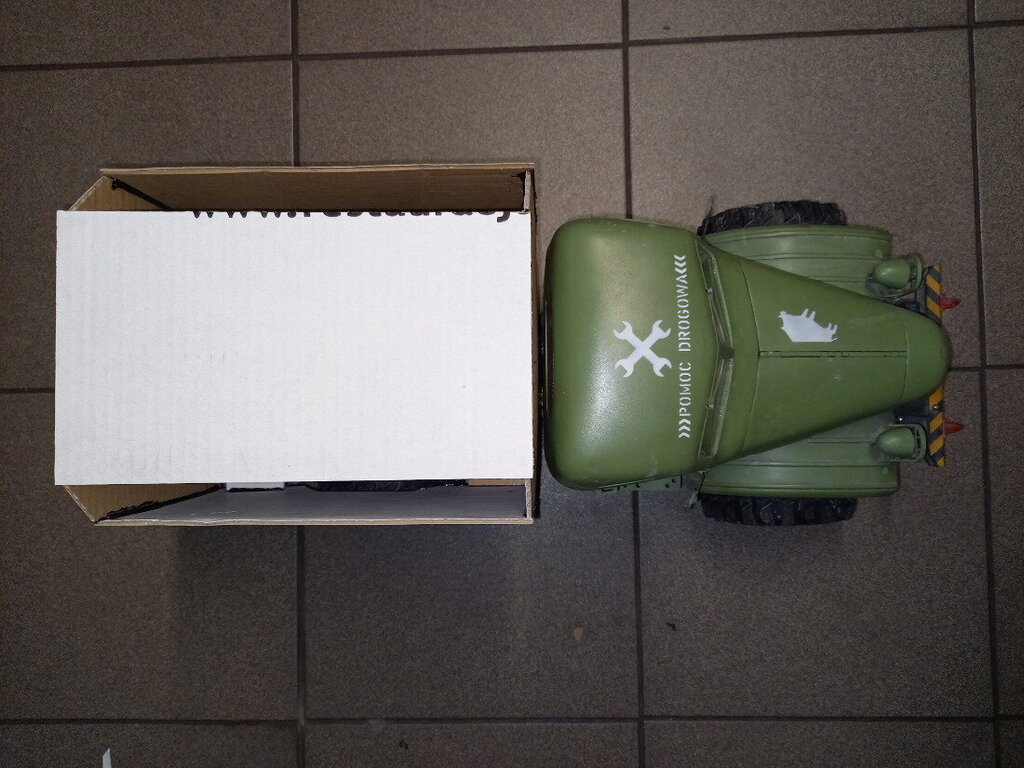

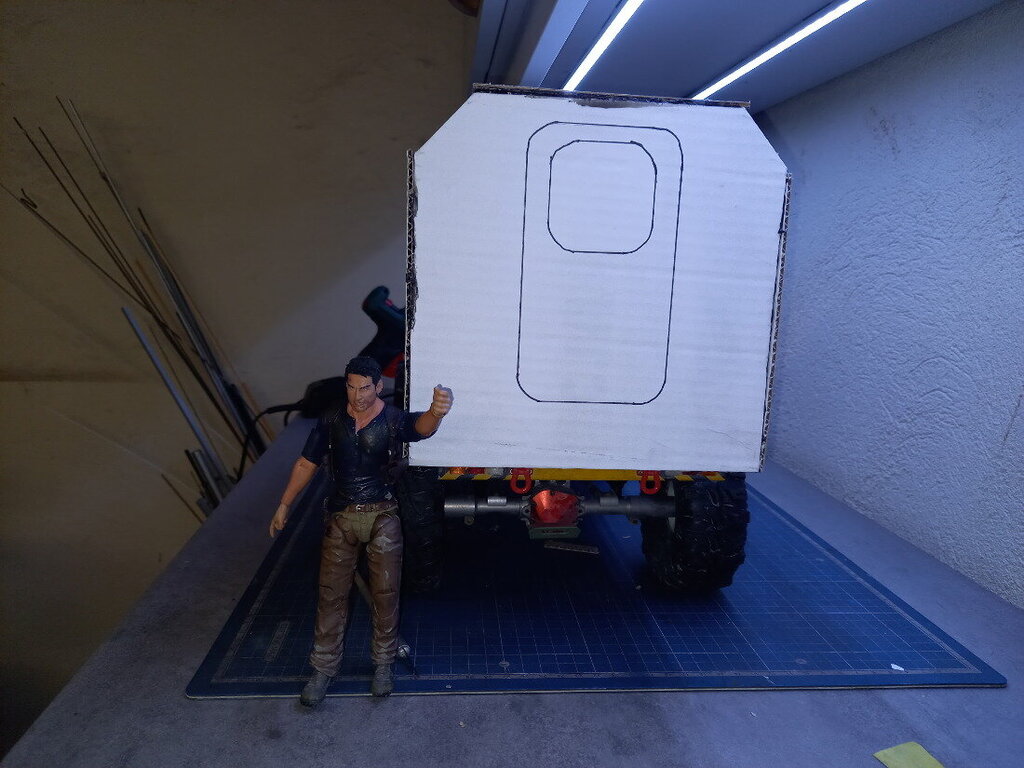

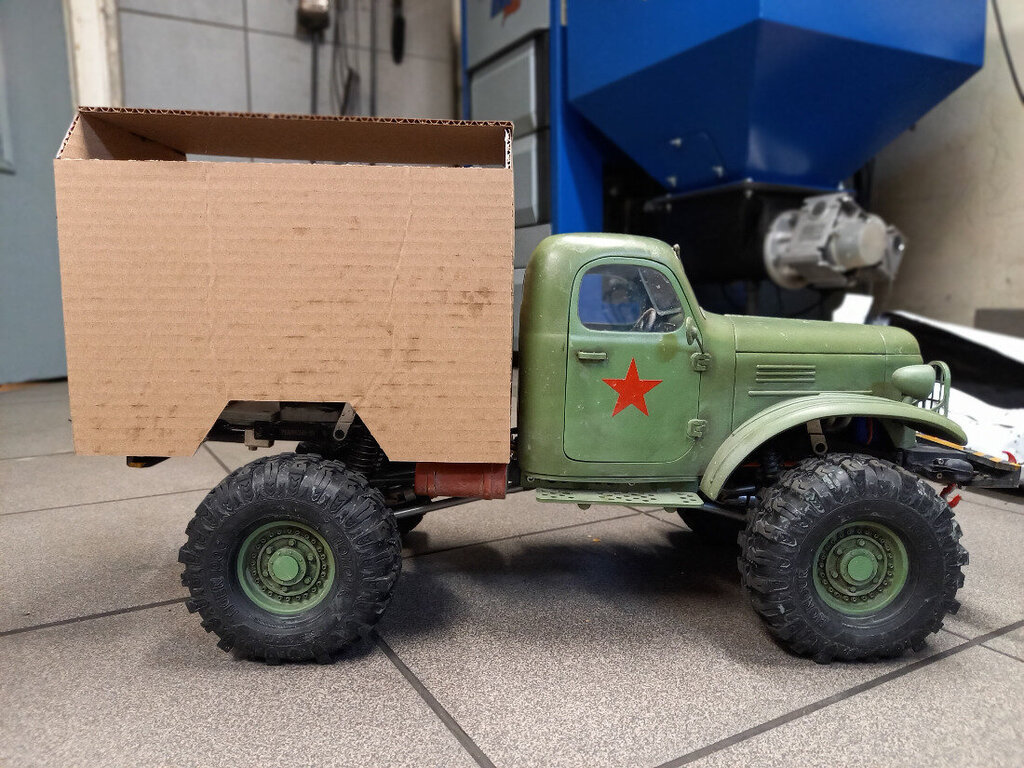

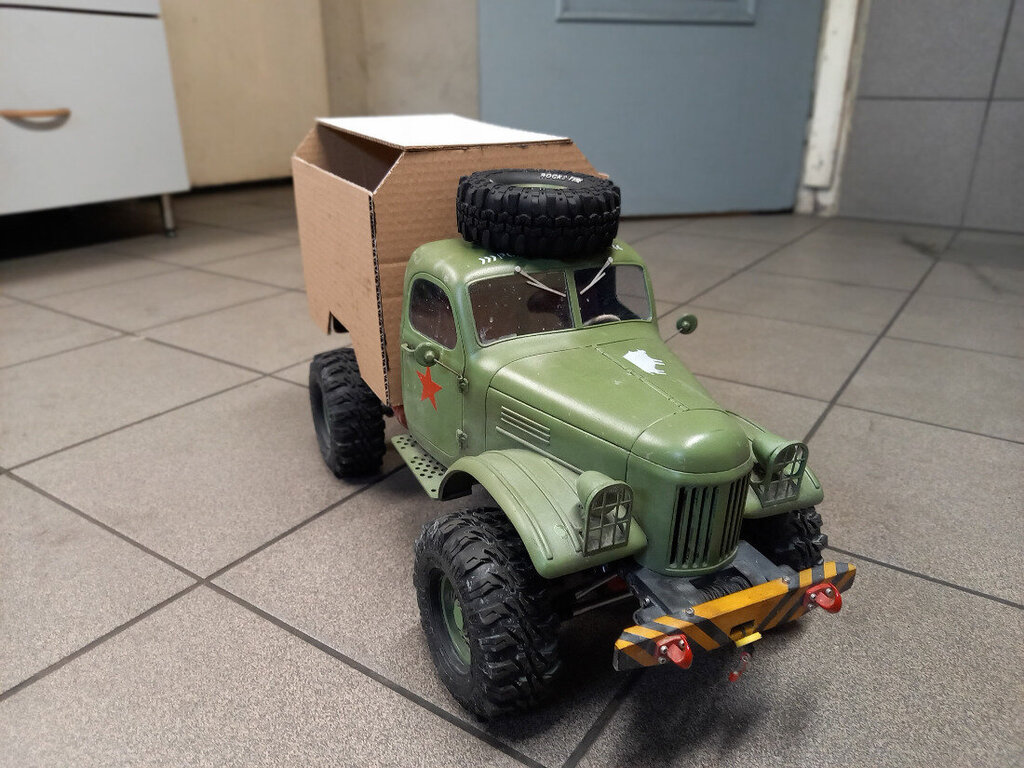

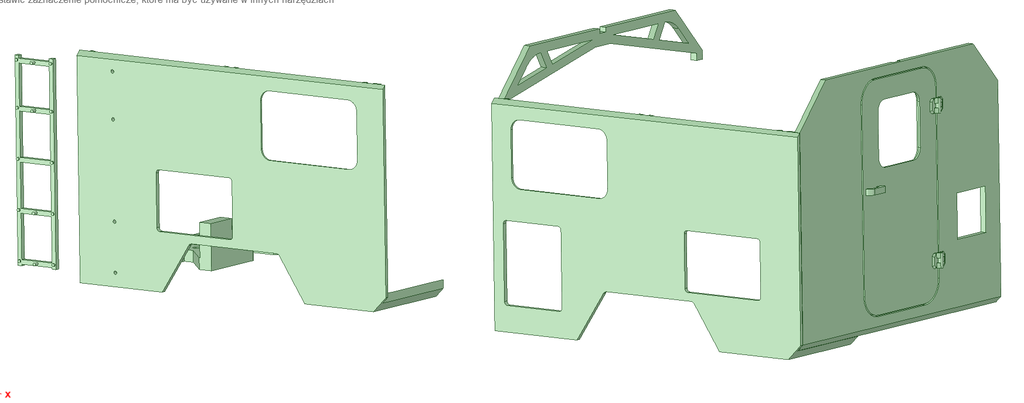

Wstępne przymiarki, które już przeszły zdrowe przeróbki   ... oczywiście pierwsza wersja kartonowa

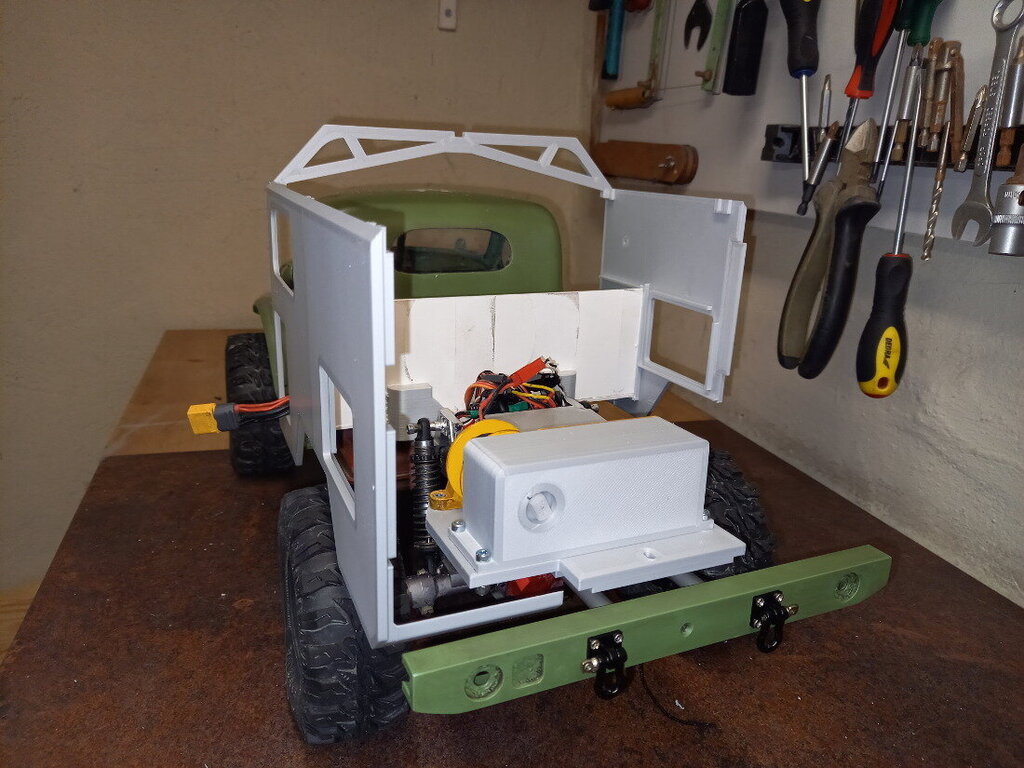

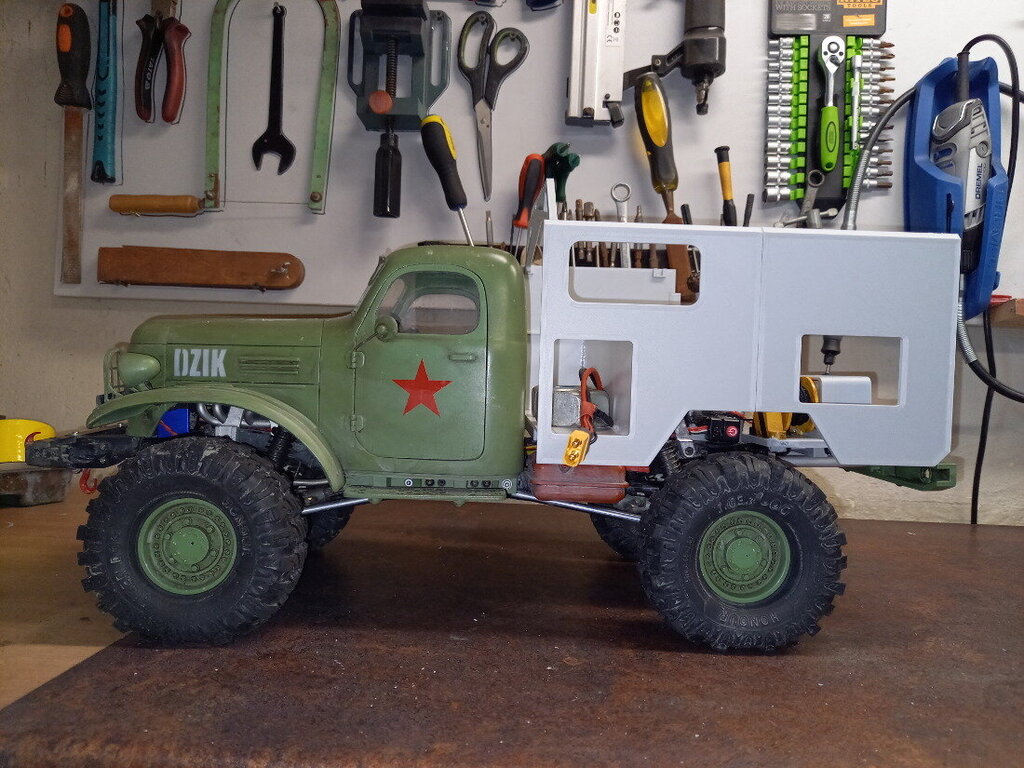

No i wersja, która trafi na stół drukarki po tym jak wyciągarka zadziała

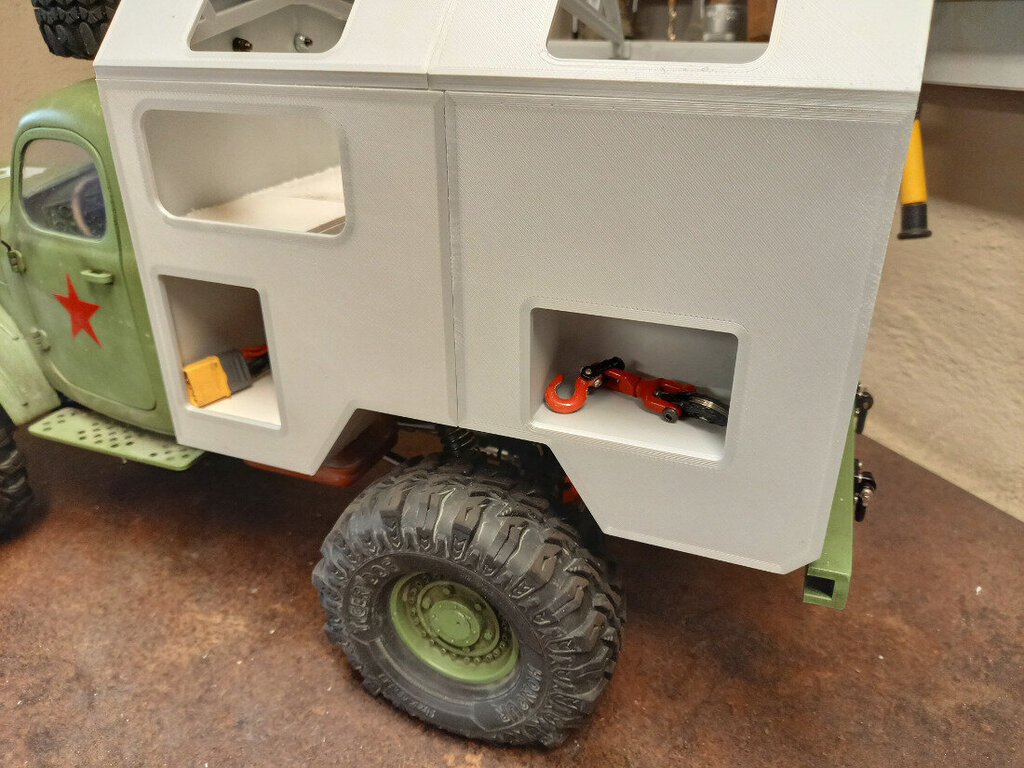

Ogólnie drzwi z tyłu zabudowy nie będą otwierane z racji że po otwarciu przywitał by prób wysokości co najmniej 3 cm, no niestety elektronikę trzeba gdzieś upchnąć, ale za to będą 2 skrytki po bokach (po jednej na stronie) gdzie będzie można schować gratów pokroju liny, taśmy itp.

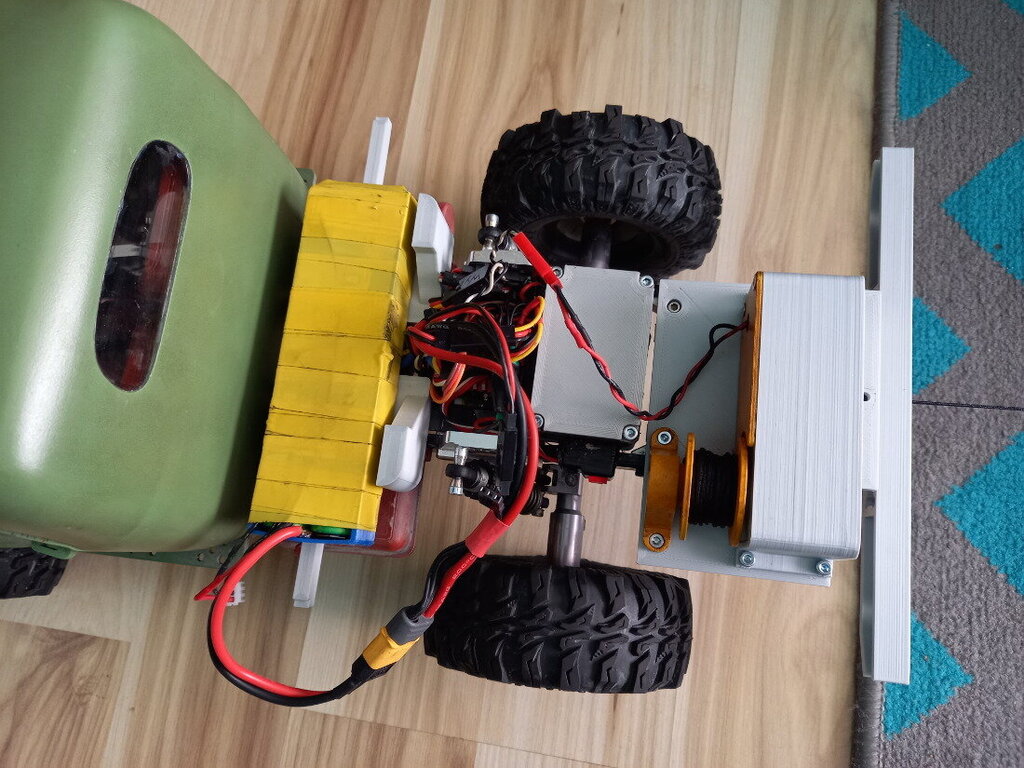

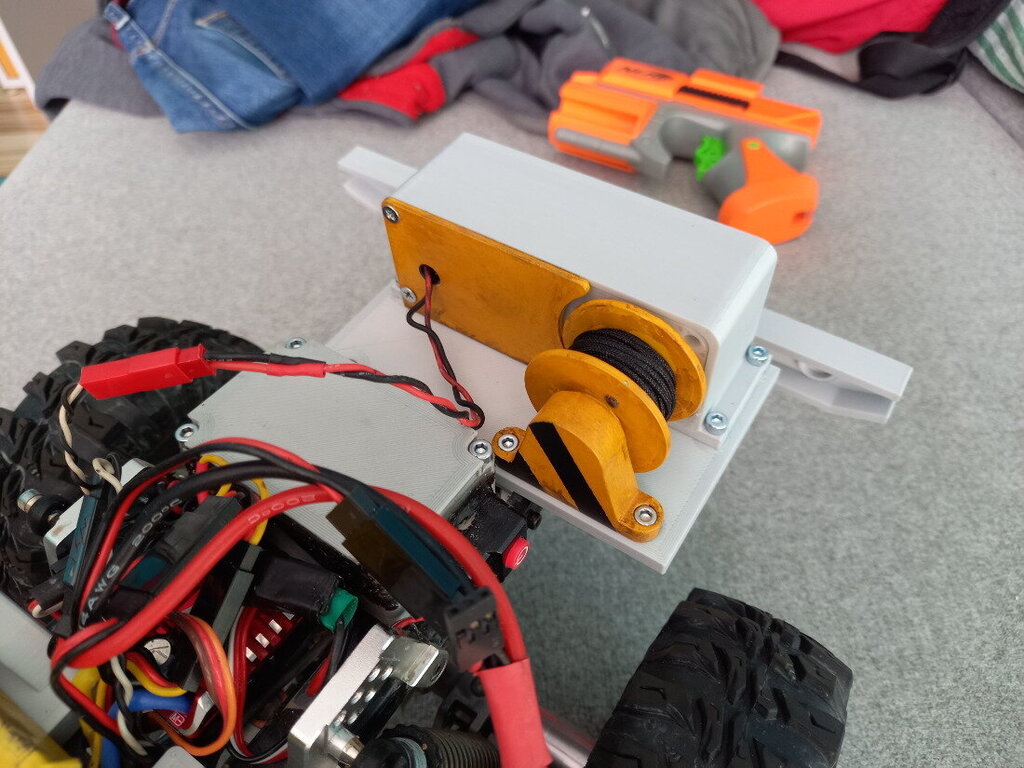

Wyciągarka i ułożenie jej w samochodzie. Spokojnie lina będzie puszczona w rurce PTFE do zderzaka więc to patent sprawdzony przez trailowców przy wyciągarkach budowanych z serw.





Jutro buduje łoże do niej połączone z przykrywką do pojemnika na odbiornik. Niby wydaje się że dużo miejsca a naprawdę trzeba walczyć o każdy wolny centymetr.

Długość kabiny wraz z przednim zderzakiem 280 mm a długość paki to 240 mm.





CDN ...

[robertus]

Będą okienka? Choćby lustrzane, albo ciemne?

Cos jak tu?

star 266 z radiostacją r-140

https://archiwum.allegro.pl/oferta/star-266-diesel-6x6-17000-netto-z-wojska-tdm-i7688139702.html



[przemo]

4 minuty temu, robertus napisał:

Będą okienka? Choćby lustrzane, albo ciemne?

Cos jak tu?

star 266 z radiostacją r-140

https://archiwum.allegro.pl/oferta/star-266-diesel-6x6-17000-netto-z-wojska-tdm-i7688139702.html



Oczywiście że będą. W drzwiach z tyłu, w każdym boku po jednym oknie, plus do tego planuje okna w ukosie dachowym. Łącznie 5 albo 6 sztuk będzie. Poliwęglan dymiony najprawdopodobniej dam albo zwykły.

[przemo]

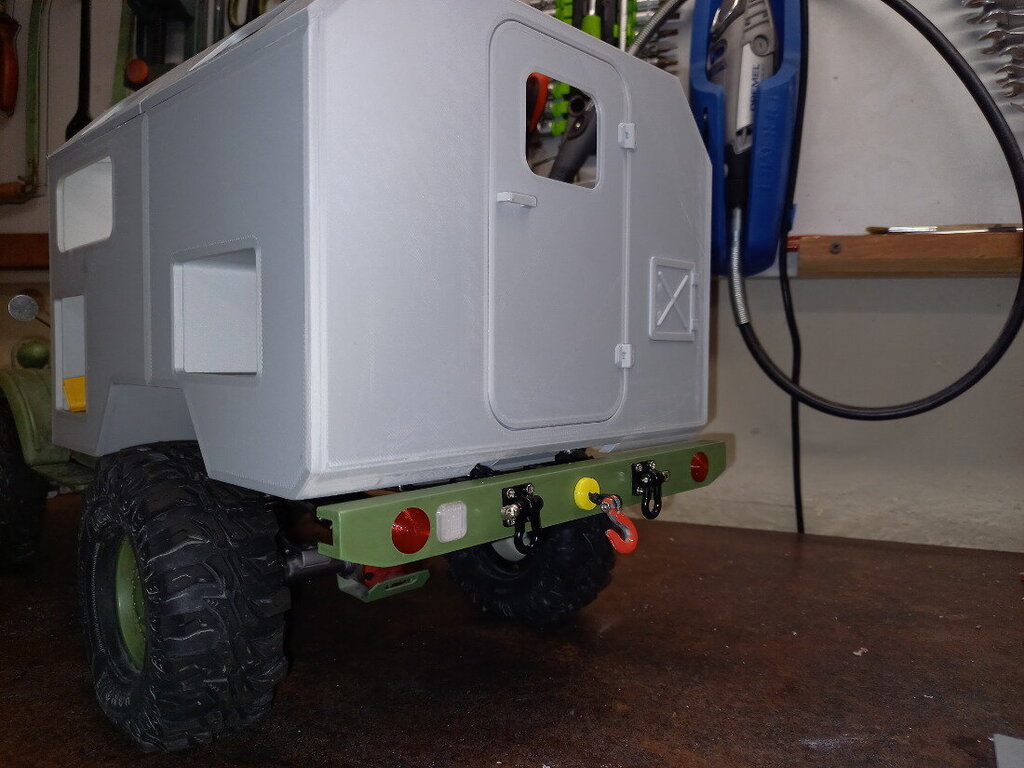

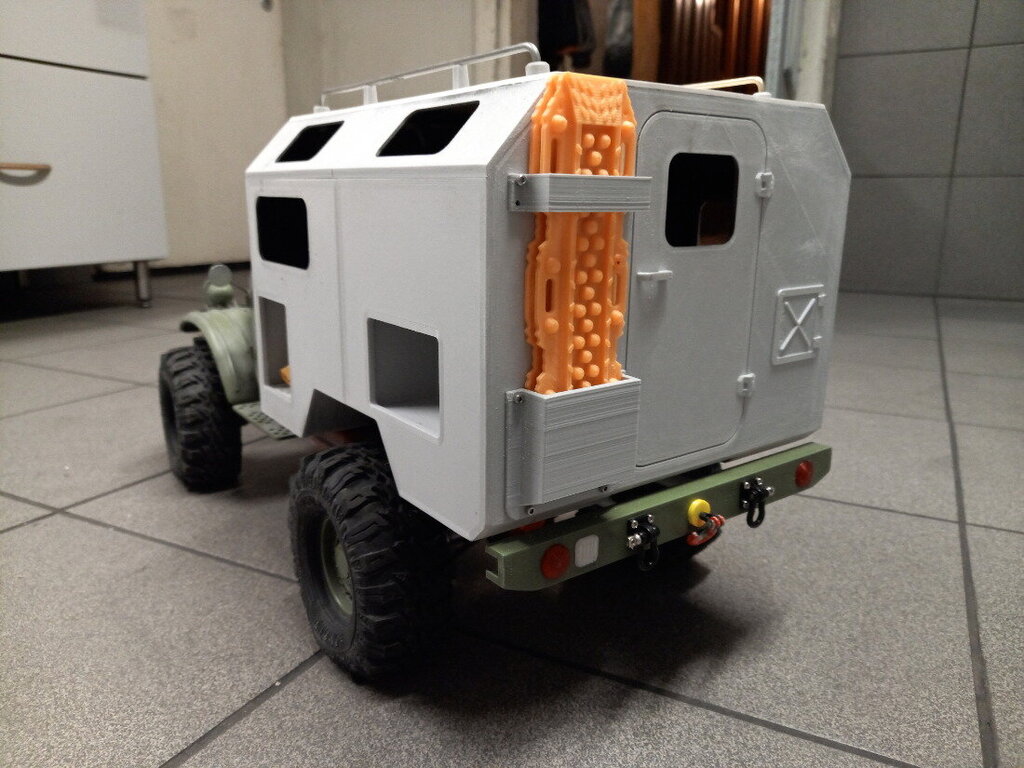

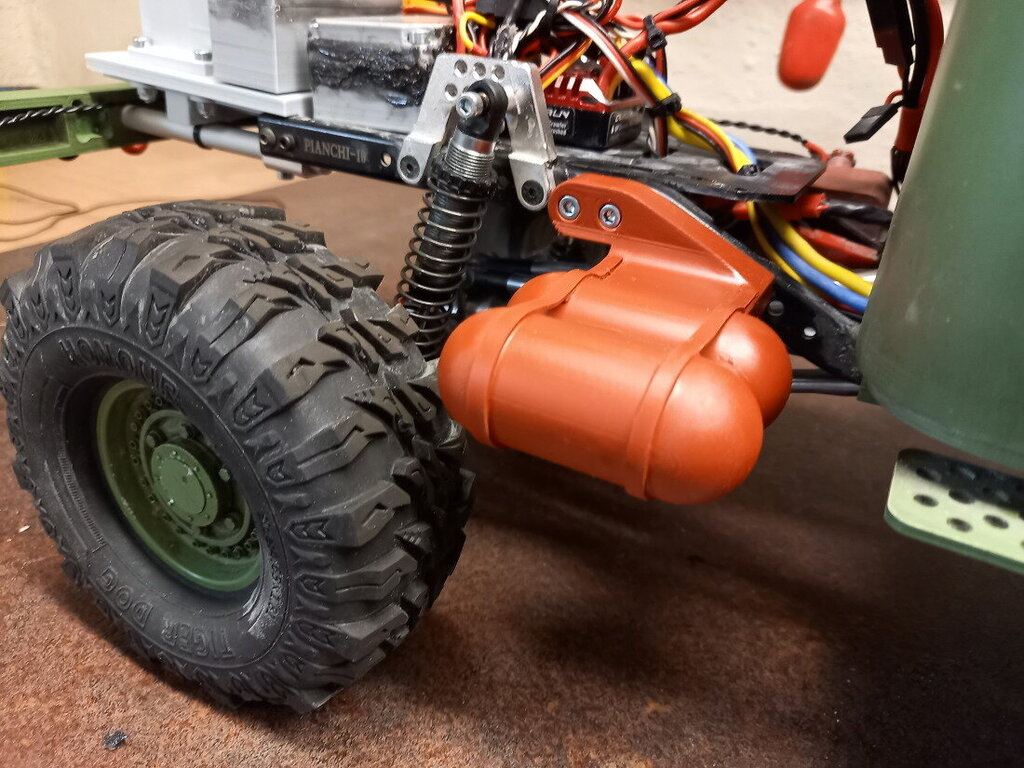

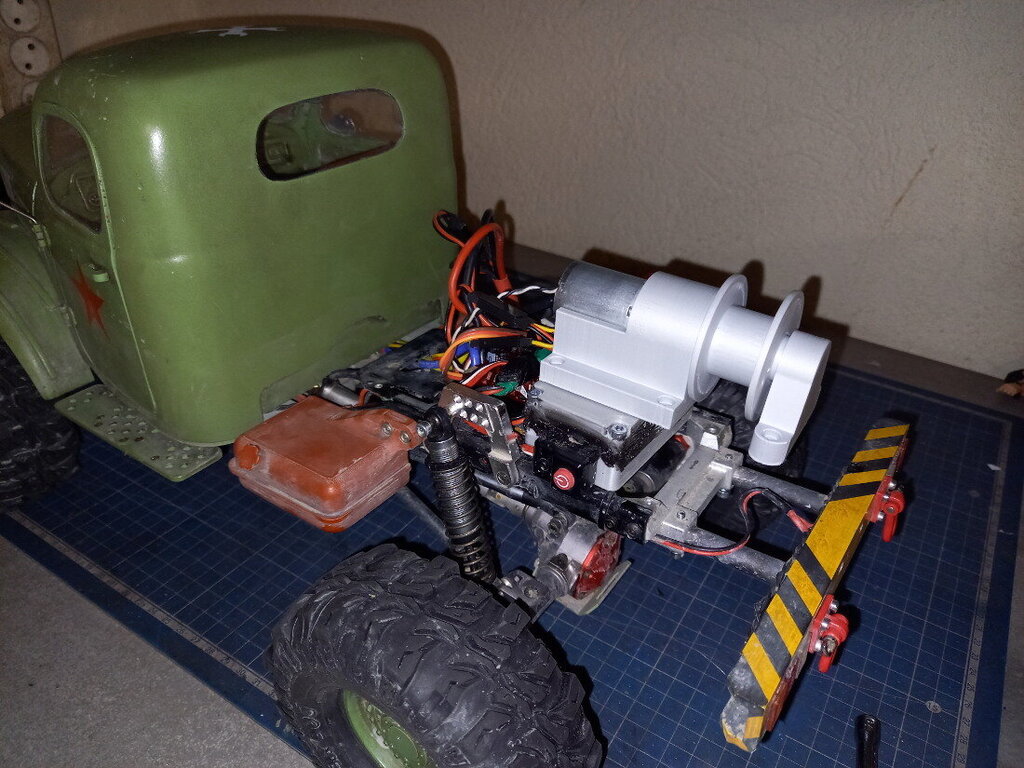

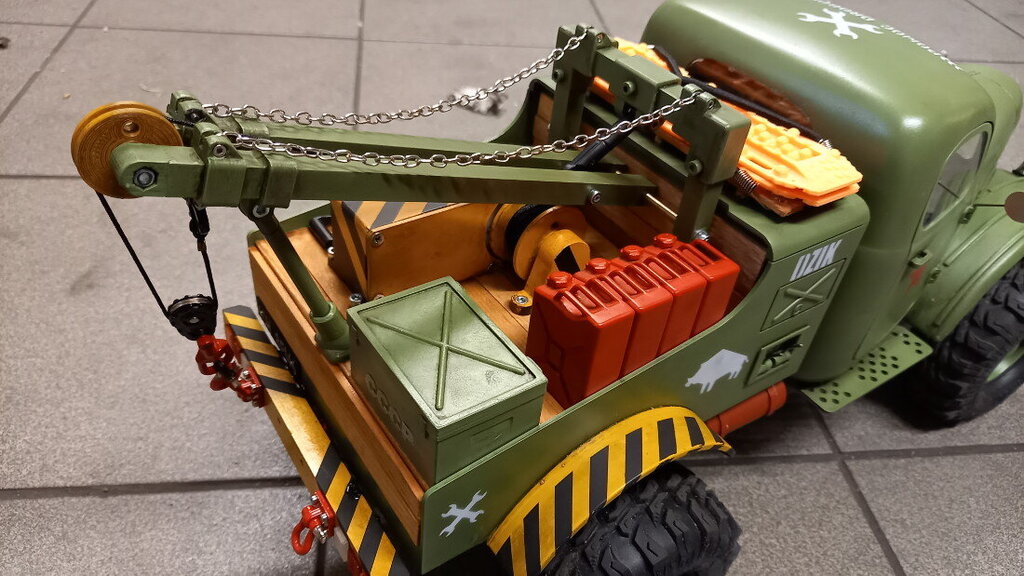

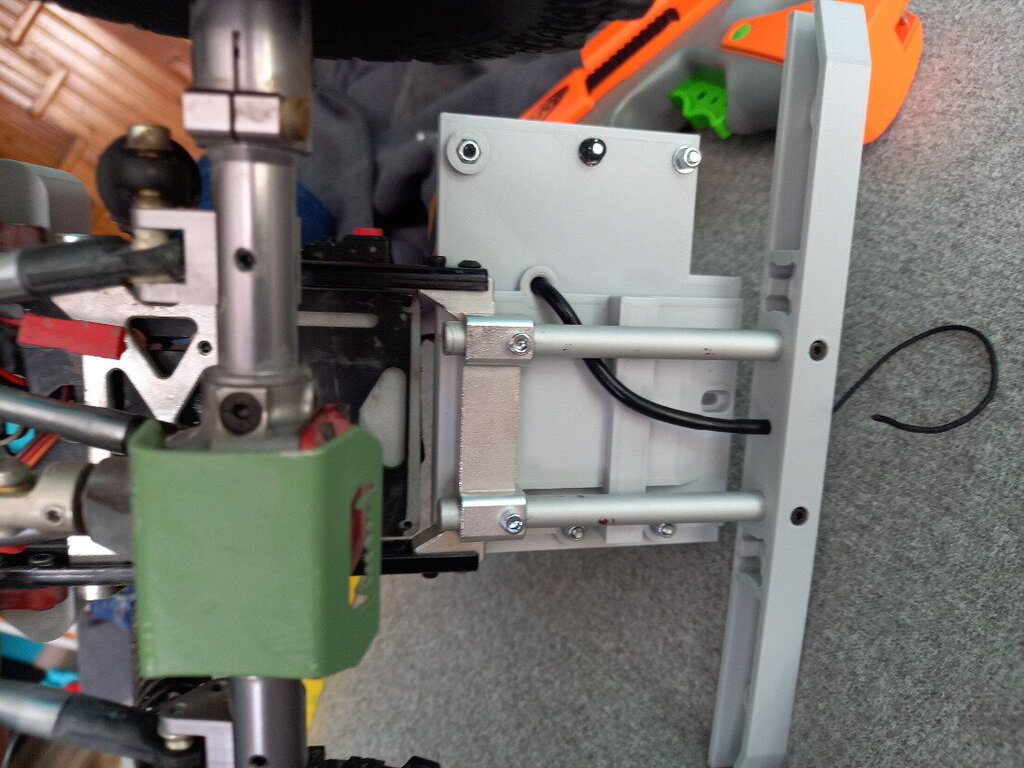

No i tylna wyciągarka zamontowana, przetestowana działa co najważniejsze. Miała być inna przekładnia ale była za słaba więc wleciała ta słuszna, przetestowana zderzak już nowy, poszerzony, przystosowany do tylnej paki, prowadzenie linii w rurce PTFE.









Przy produkcji Ziła to już schodzi 3 szpula filamentu każda po 850 gram



EDIT ...









[przemo]

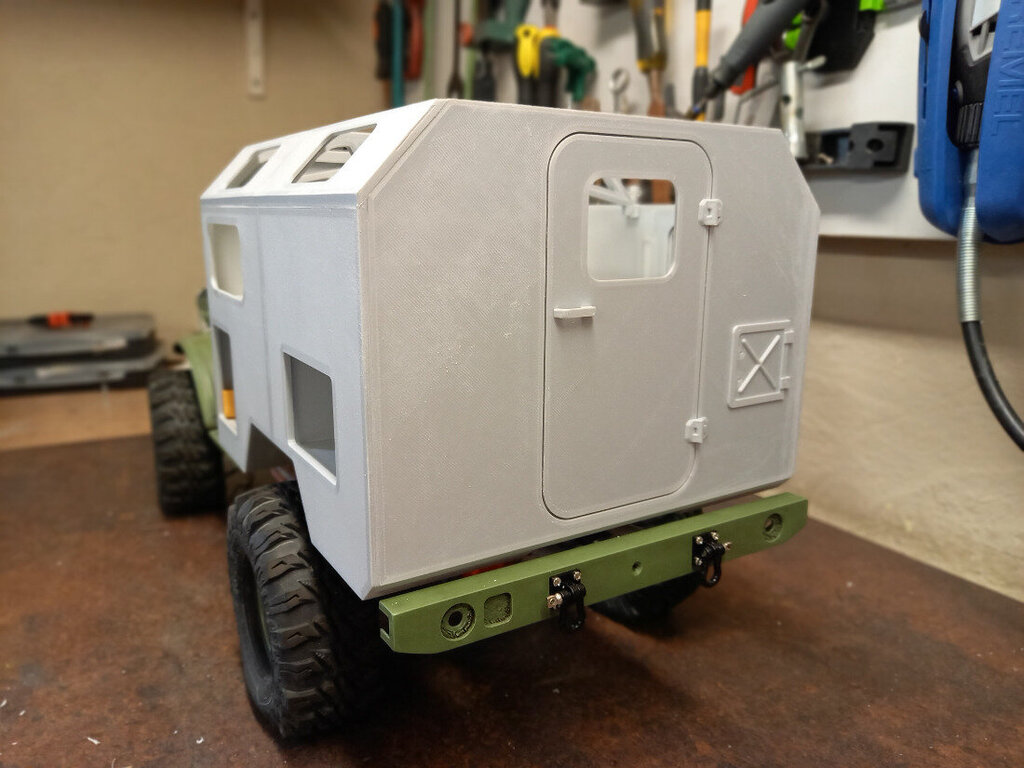

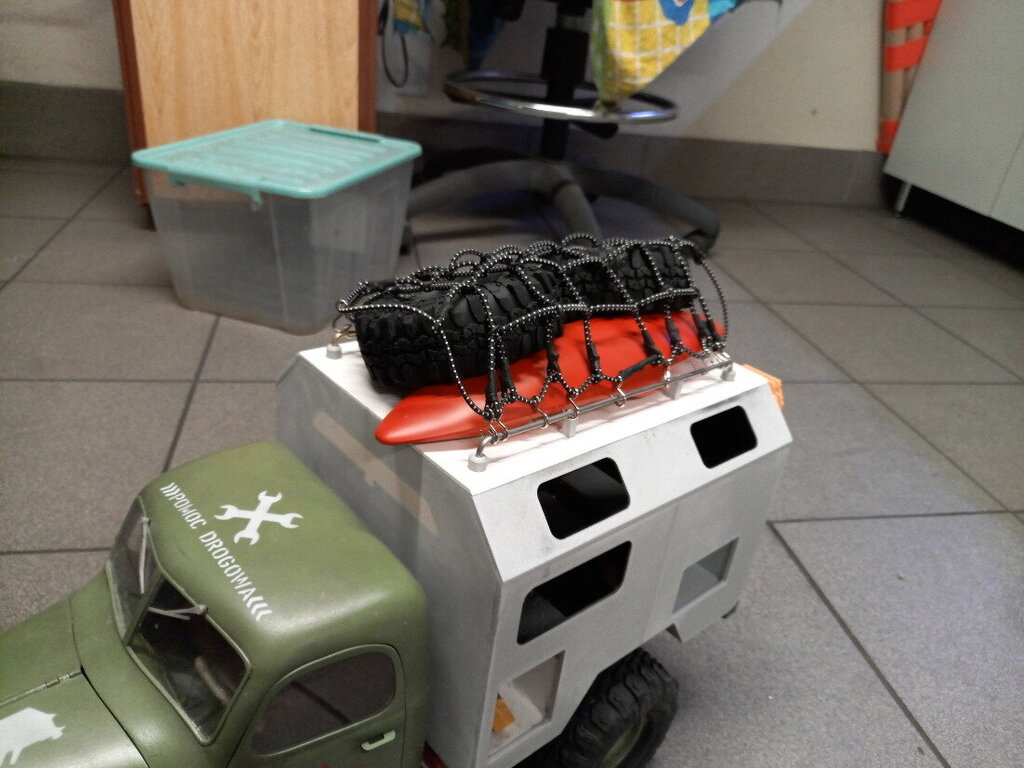

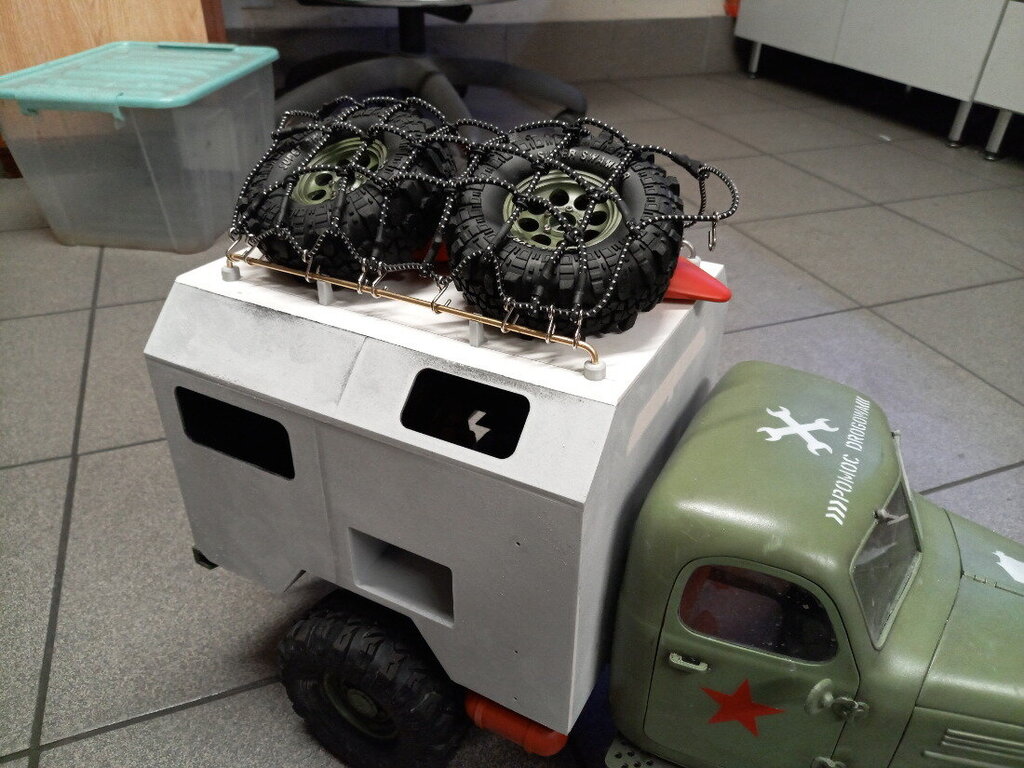

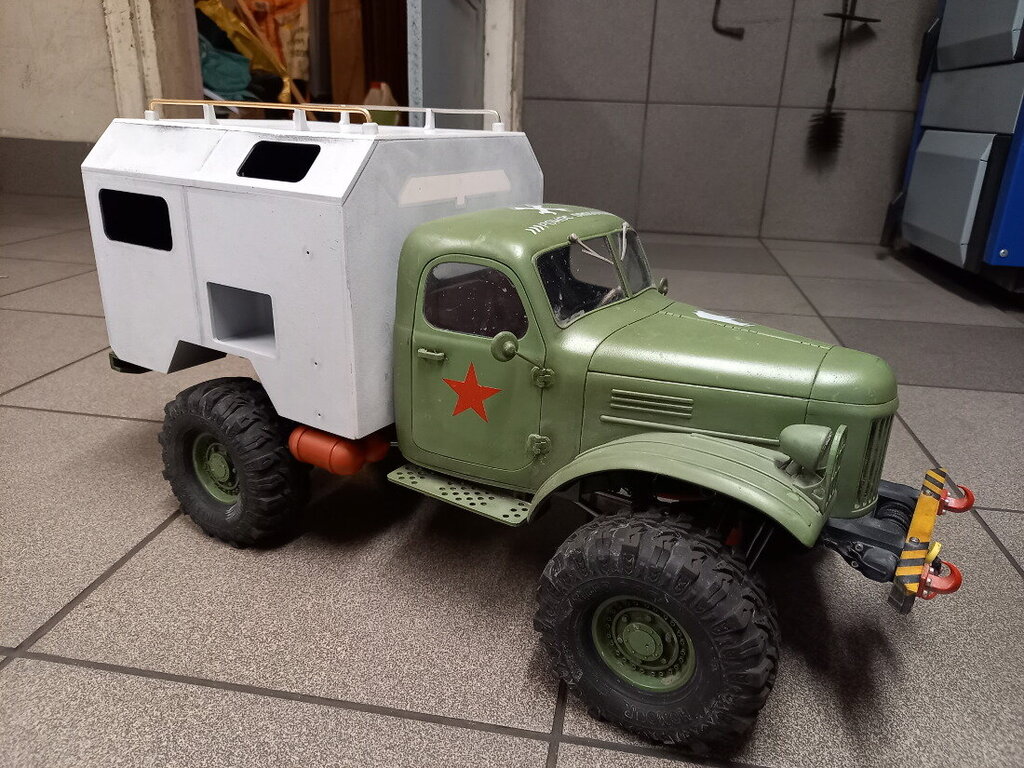

aktualizacja prac nad Ziłem w wersji Adventure













CDN >>>

[przemo]

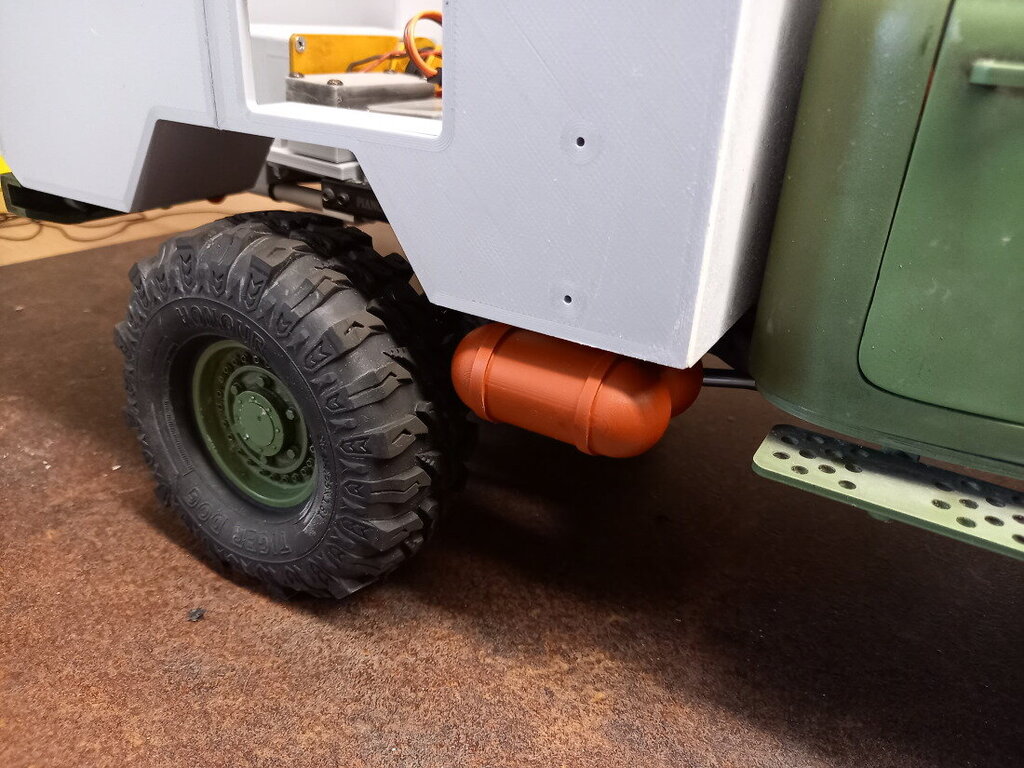

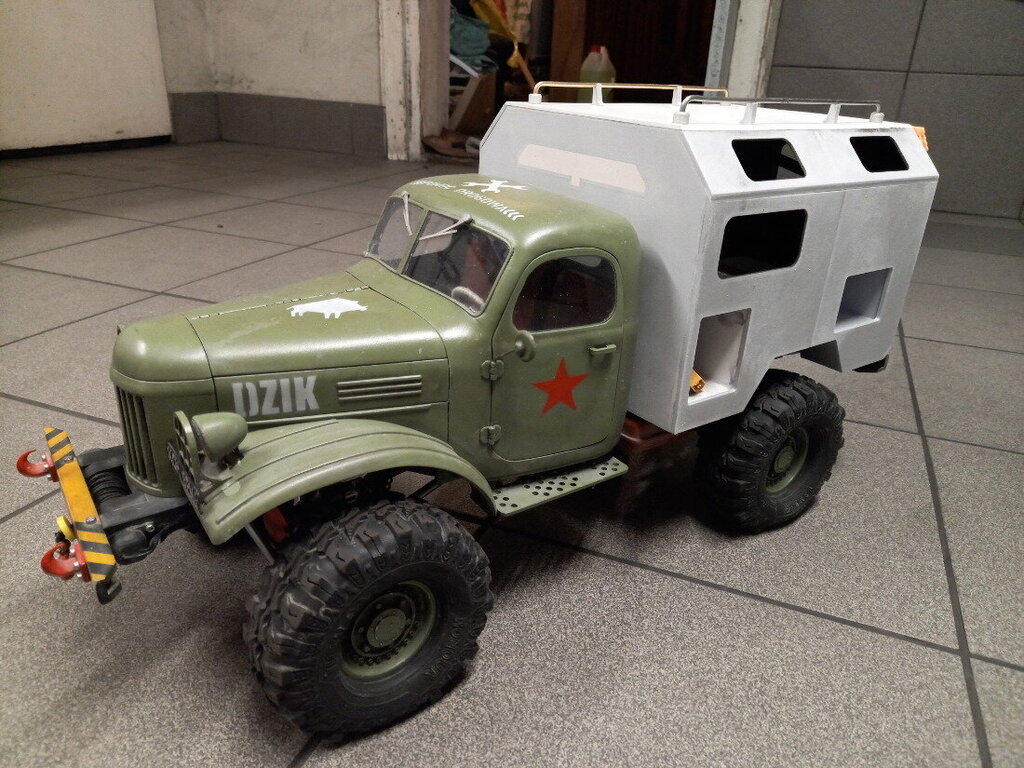

Dorzucę tylko postęp z prac ... nie będę za bardzo opisywał ...





















[przemo]

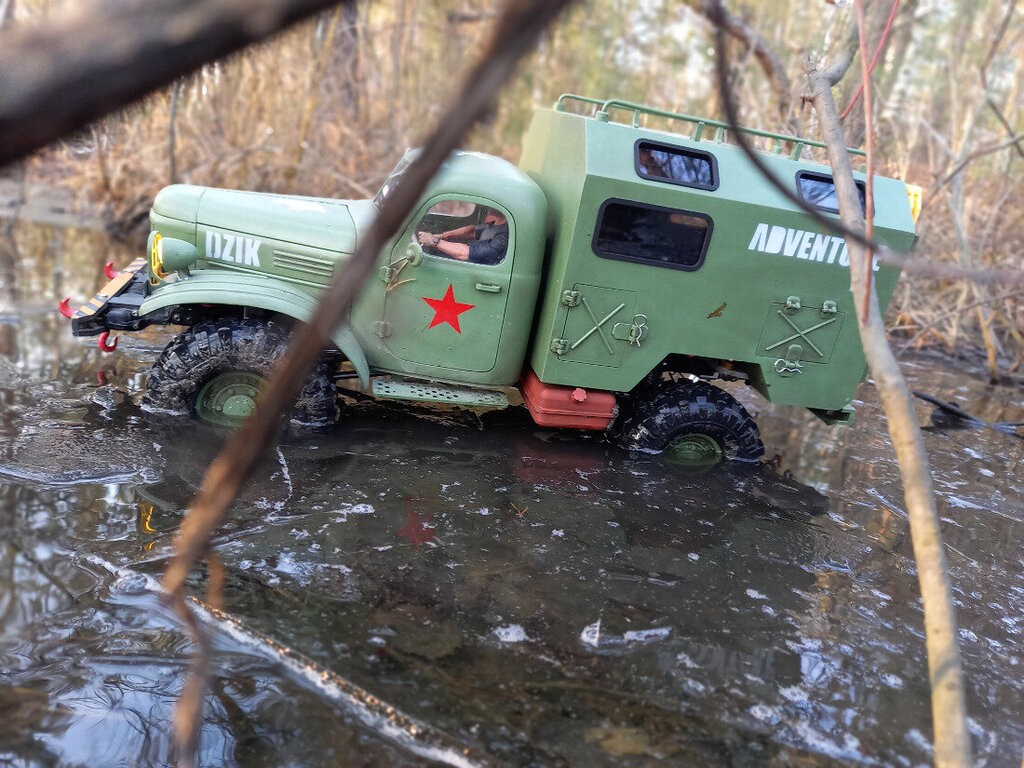

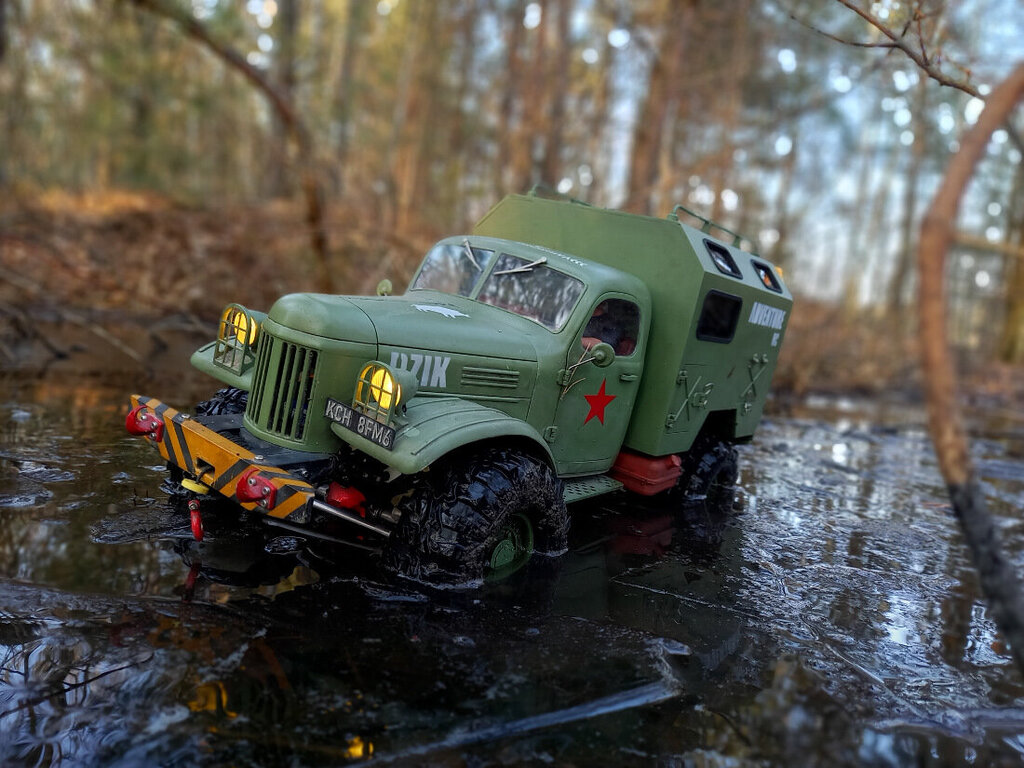

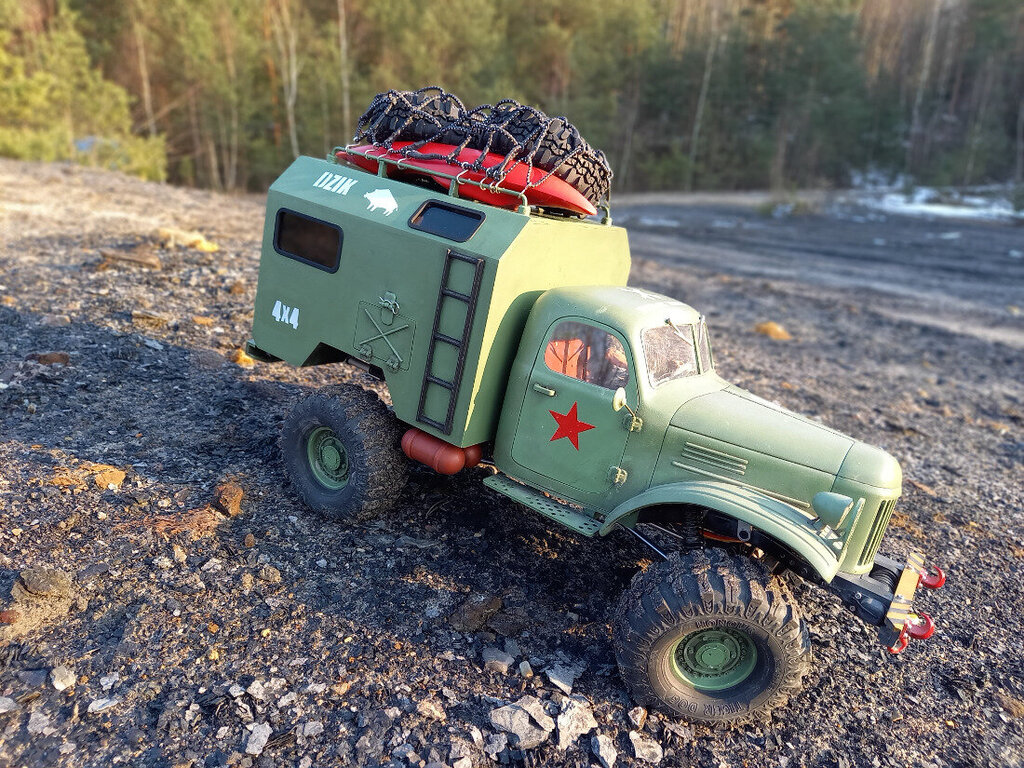

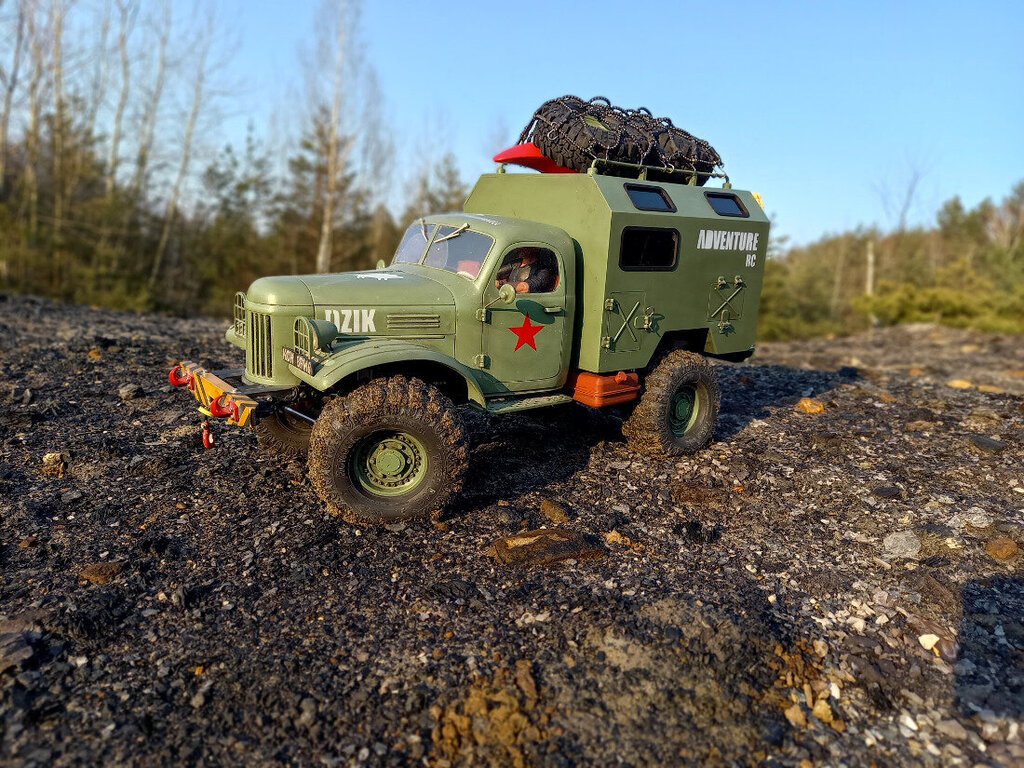

No i przyszło dzień mężczyzny spędzić dzisiaj w terenie brodząc Ziłem w wodzie i pokonując bezdroża w poszukiwaniu frajdy jaką daje jazda Ziłem w wersji odświeżonej







Tutaj jeszcze na pełnego turystę z bagażnikiem pełnym gratów ... jak ochoczo pakowałem rzeczy przed wyjazdem na dach tak po przejechaniu pierwszych 50 metrów i zaliczeniu pierwszego "boka" na nie za wielkiej nie równości  to tak samo ochoczo wszystko z niego ściągałem. Dla zobrazowania balast na dachu ważył jakieś 400 gram co powodowało mocno podniesienie środka ciężkości a co za bardzo nie jest dobrą praktyką, więc pozbycie się go już poprawiło warunki jezdne.

Ogólnie zabudowa skończona tylko pozostała drobna kosmetyka.

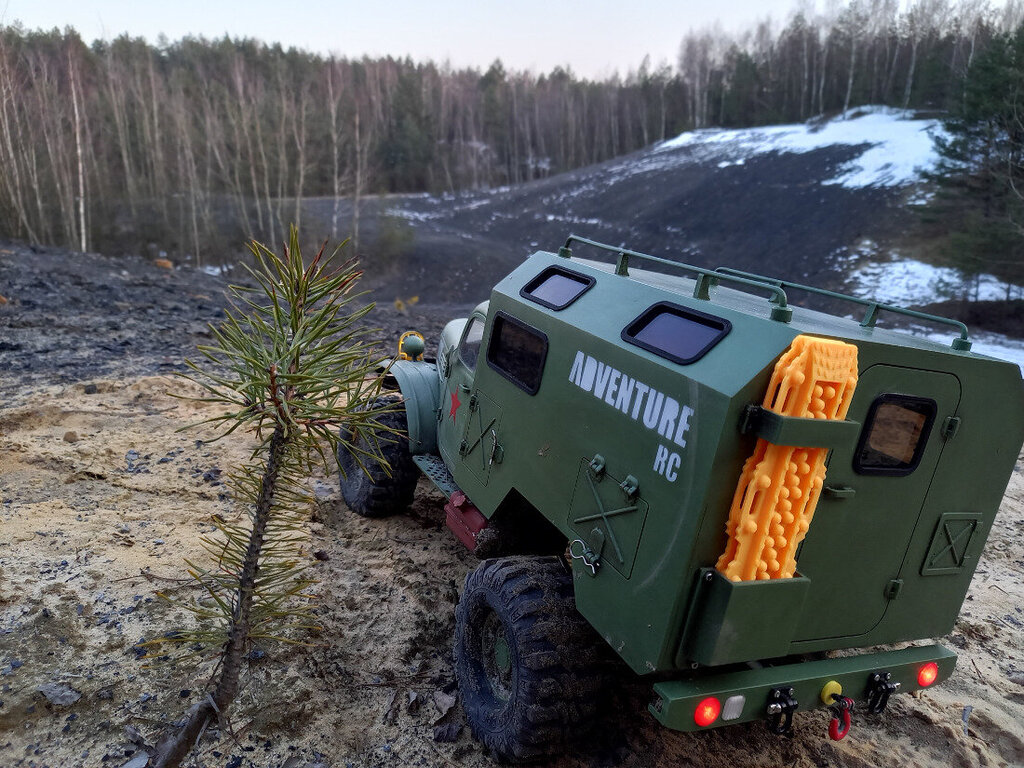

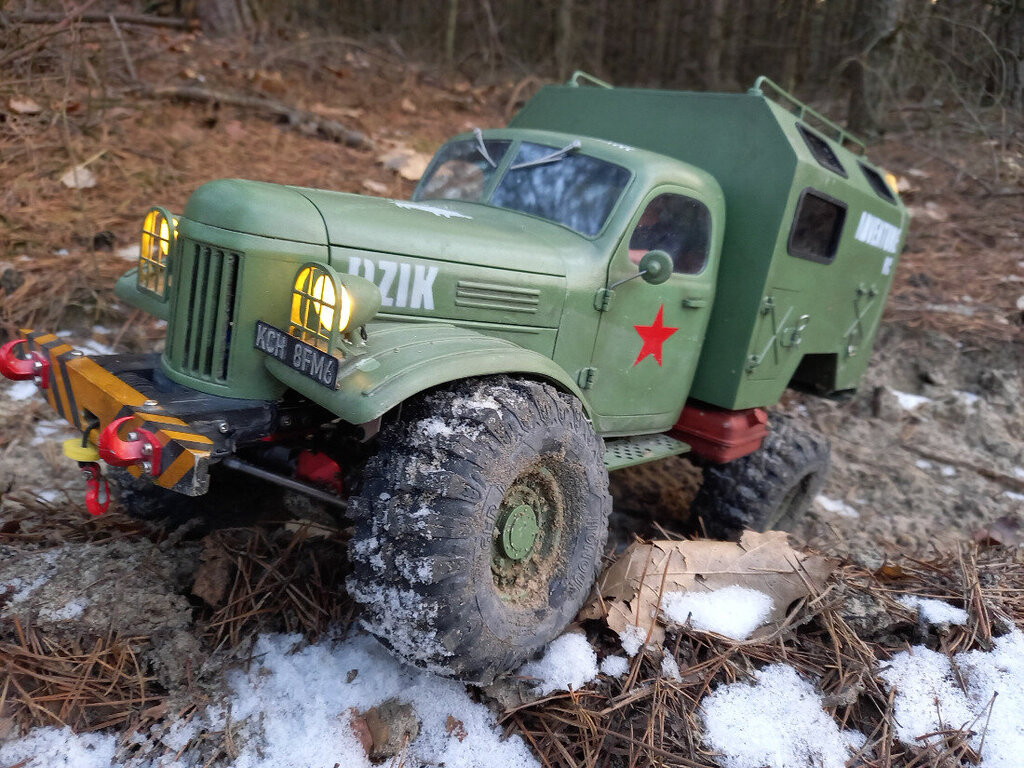

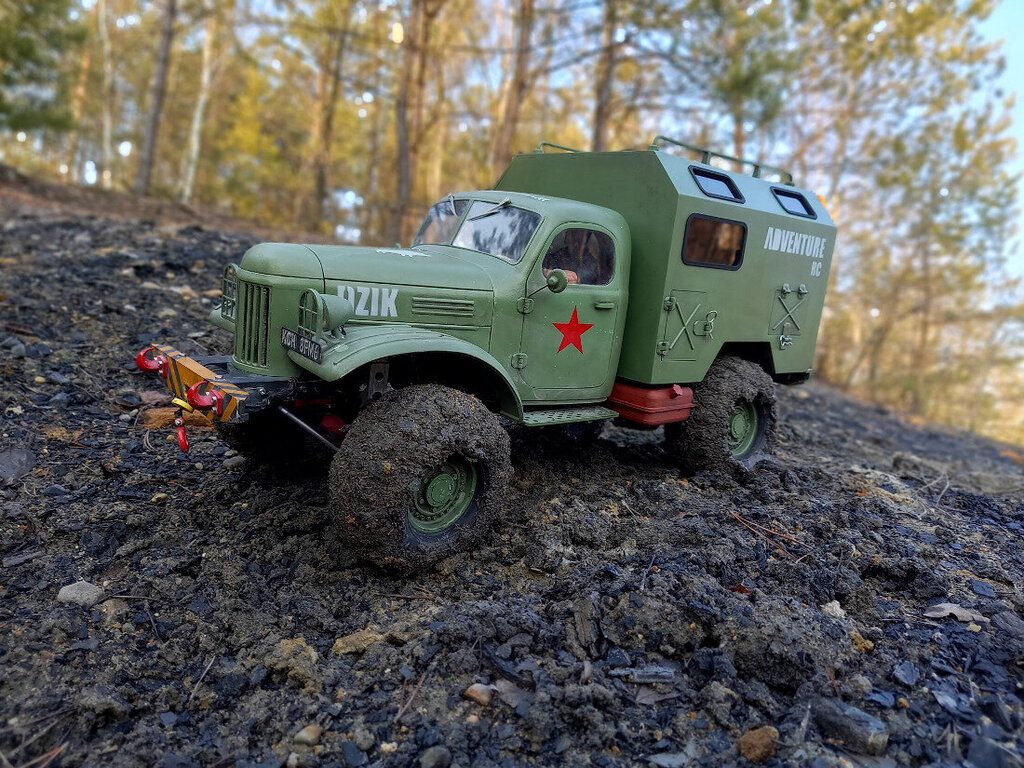

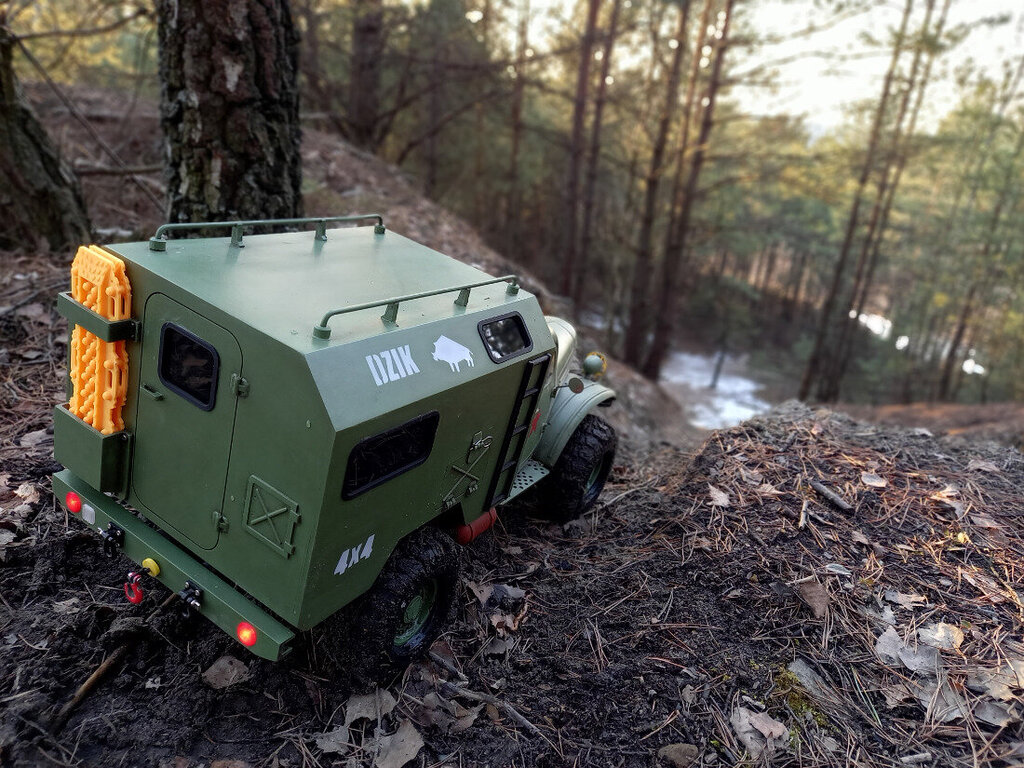

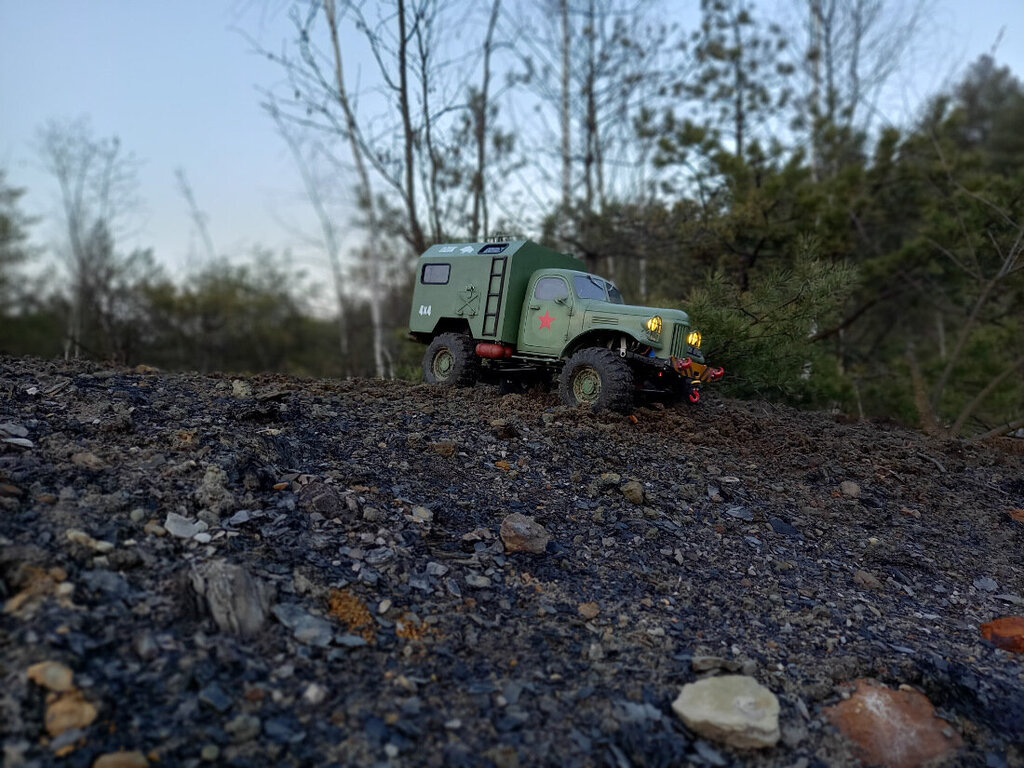

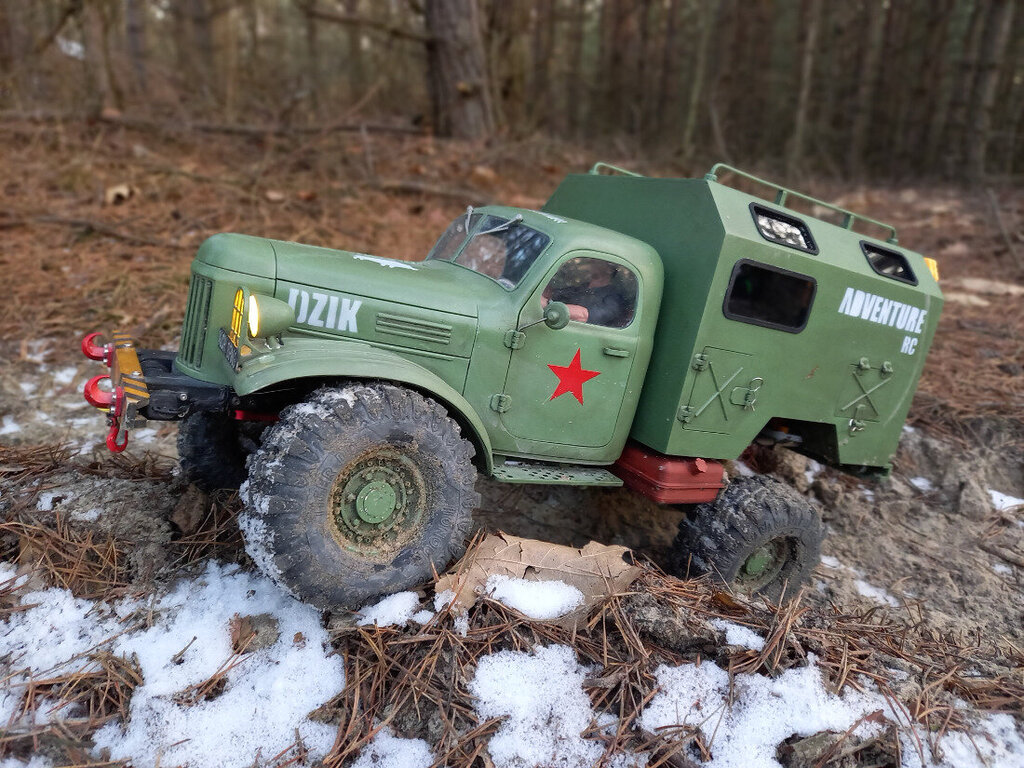

Kilka zdjęć z rycia "dzika" w terenie

















[przemo]

Monologu ciąg dalszy ale powoli zbliżam się ku końcowi, więc temat chyba pójdzie do zamknięcia. Moja rozkmina na temat off roadu w skali 1:10 jest obiecująca i na pewno będę działał w tym kierunku dalej ... przynajmniej nie muszę latać z aplikacją dronradar i zgłaszać swoich jazd w terenie. Ogólnie strefy mnie nie interesują w tym przypadku  ... wracając do bohatera odcinka

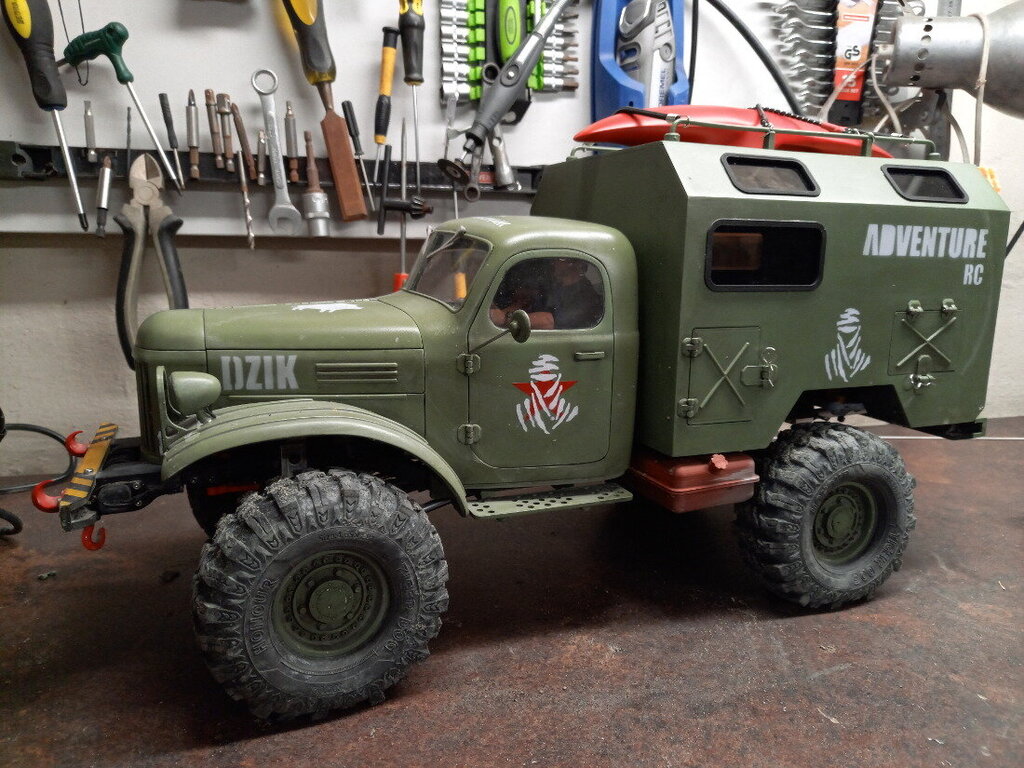

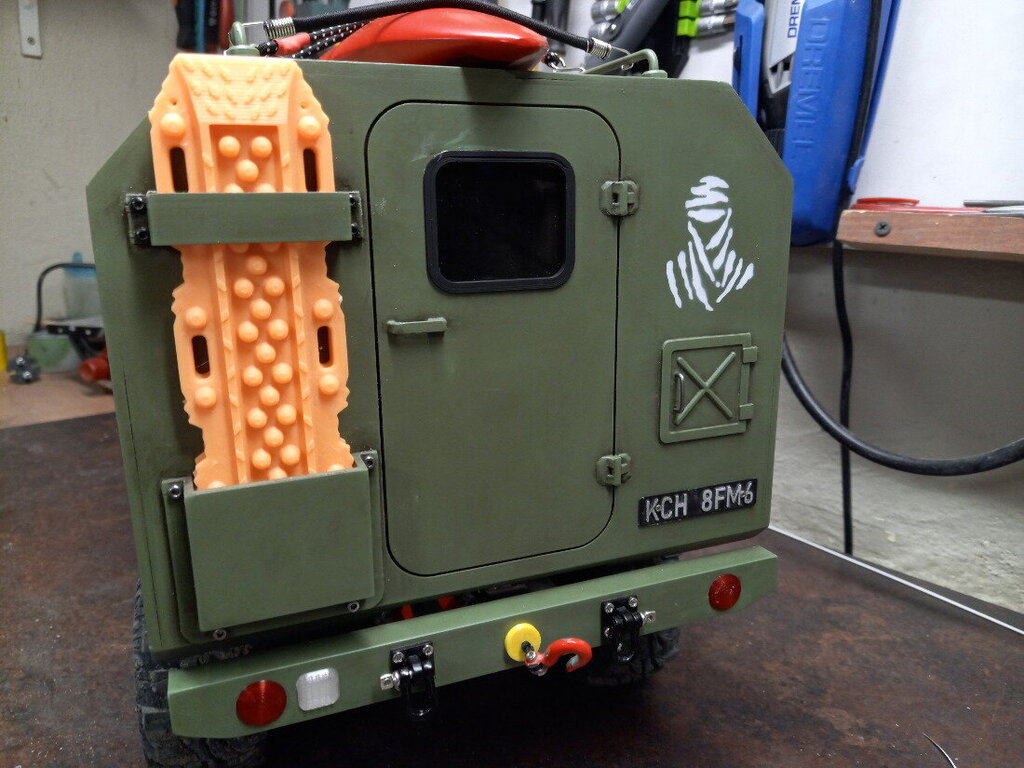

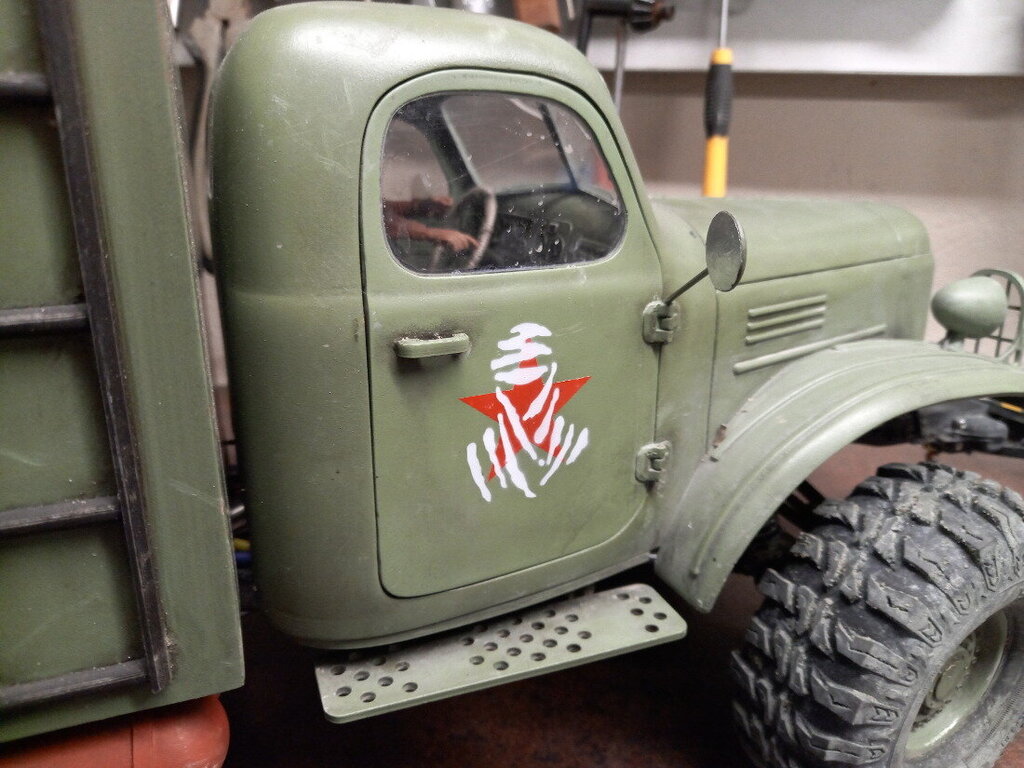

Powierzchnie na pace są olbrzymie więc zastanawiałem się jak by tu jeszcze albo czym tu jeszcze nią przyozdobić i w kategorii takiej wyprawowej mi osobiście kojarzy się logo dakartu, więc zassany jpeg z neta, później DSM, odrysować, STL, drukarka i mamy gotowy szablon, później aerograf i efekt taki



przy okazji dorobiłem tablice rejestracyjną i uchwyt drzwiczek. I co najważniejsze ale nie wiem czy zdjęcia to chwycą wydłużyłem ramiona lusterek bocznych żeby wystawały poza zabudowę.

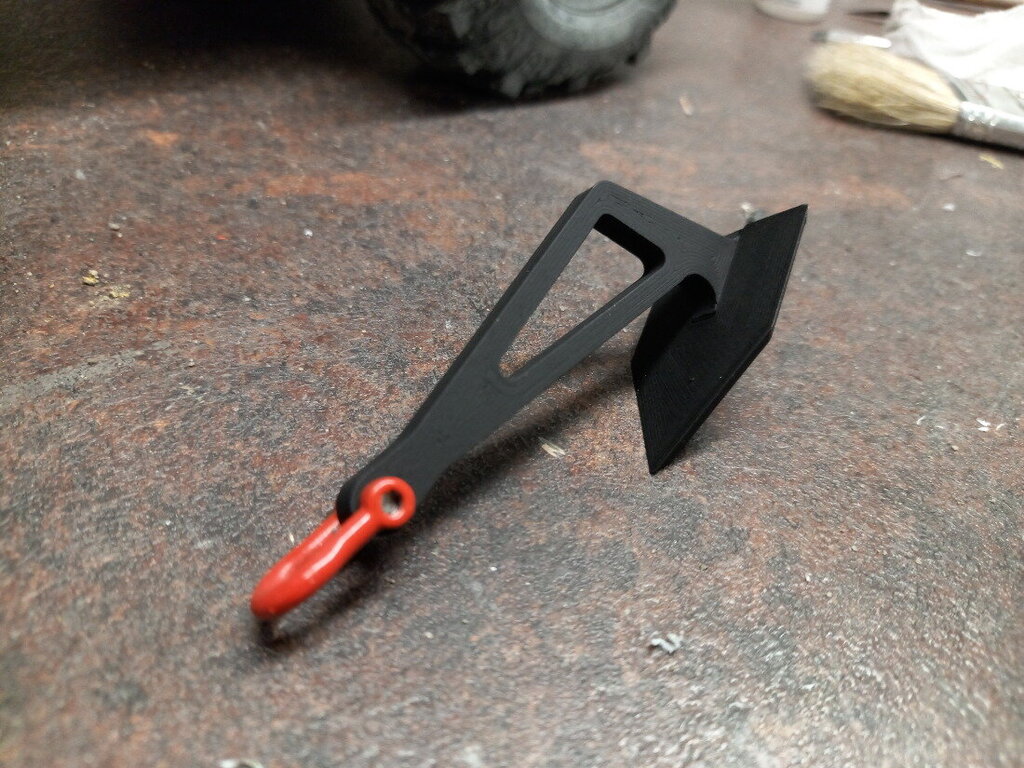

Wydrukowałem kotwice do wyciągarki ... testy przy najbliższej okazji

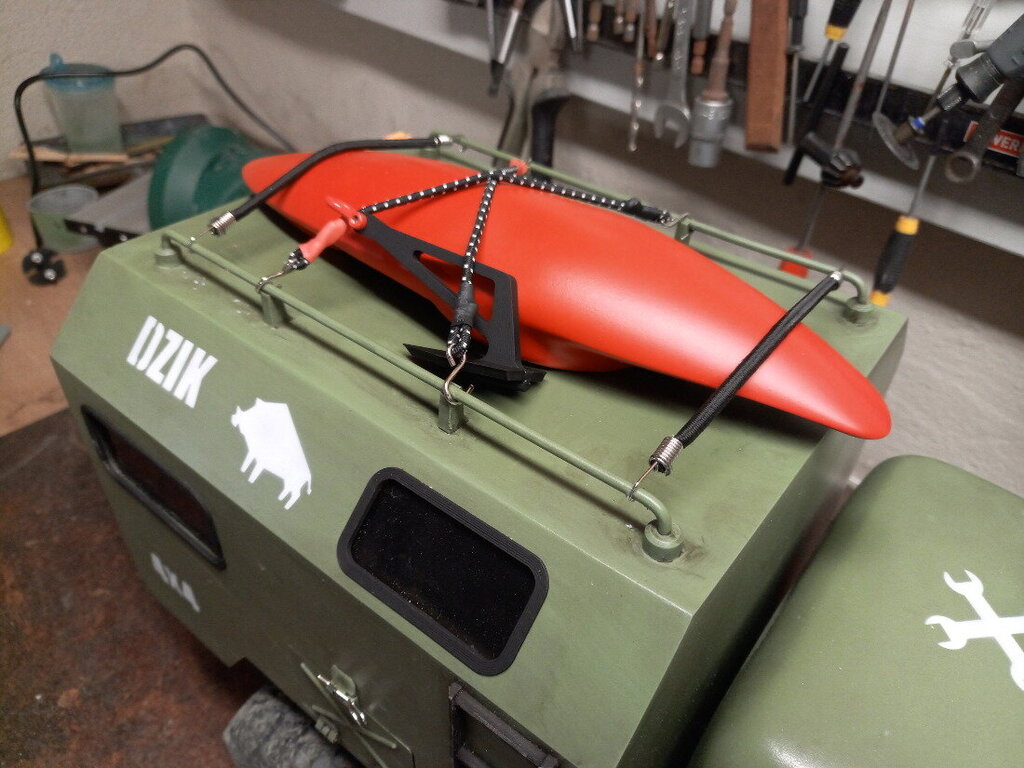

aktualizacja wyposażenia bagażnika dachowego ... skromnie ale jest

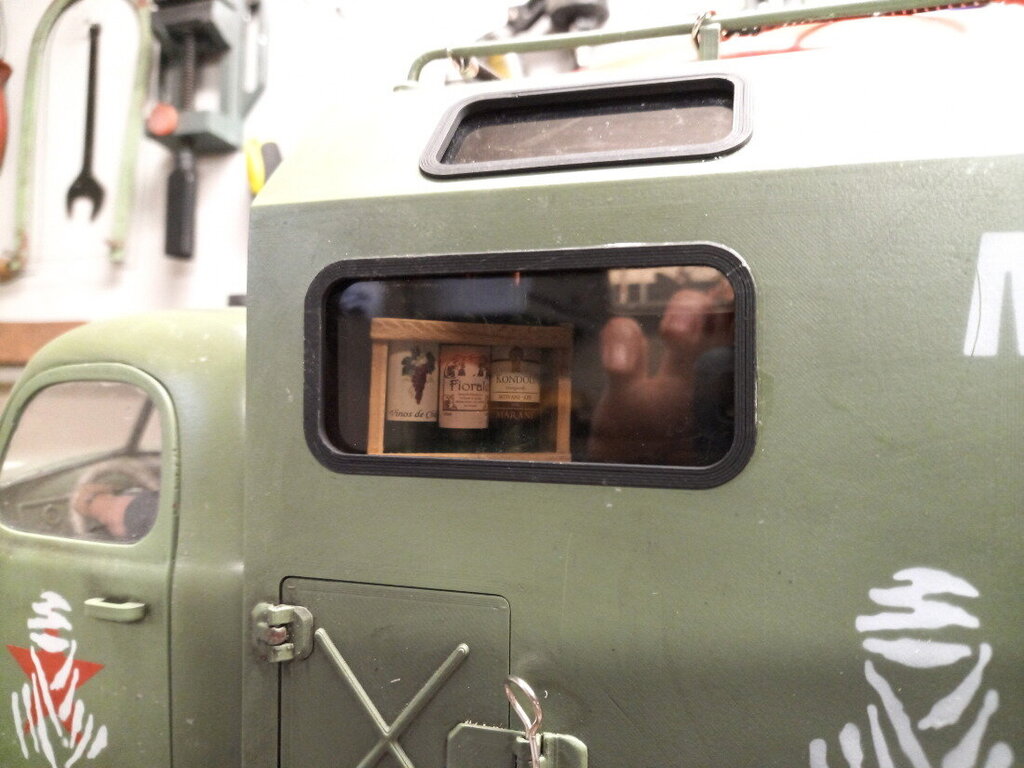

W zabudowę wrzuciłem zgrzewkę winiacza żeby było że w środku coś jest i długa podróż nam nie straszna bo mamy nawet wino

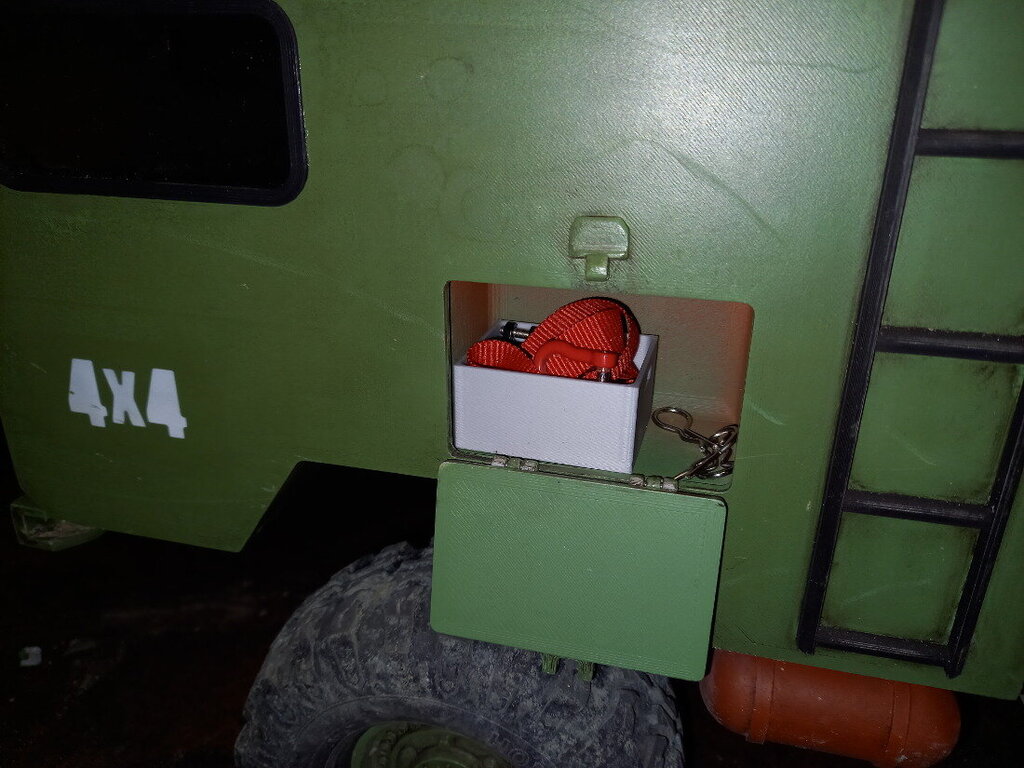

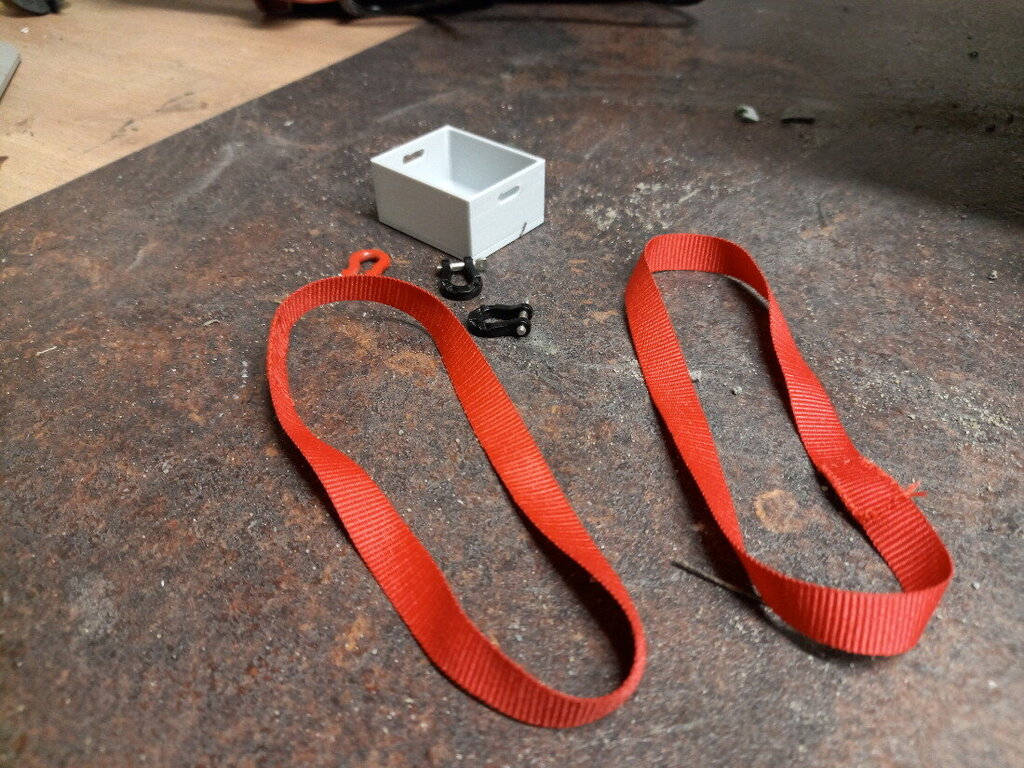

Dzisiaj do kawy zasiadłem z tasiemką parcianą, igłą i nitką i zrobiłem sobie pasy parciane ... w tym samym czasie drukarka wypluwała skrzynie na pasy i szekle do nich



a wszystko po to by był porządek w zabudowie ... takie skrzywienie pożarnicze



No i szybki rzut oka na spam logiem dakartu

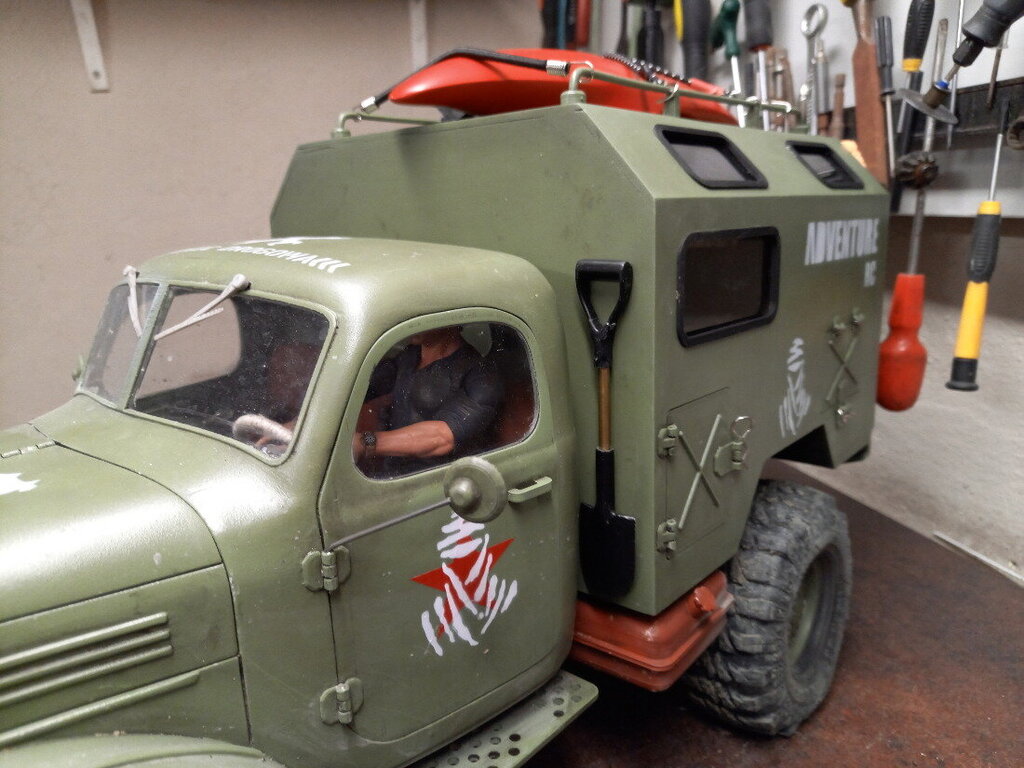

No i doszła jeszcze łopata na przodzie zabudowy
