#221 Blako2682

Blako2682
  • Modelarz
  • 111 postów
  • Age: 36
  • SkądSkarrzysko-Kam ( Warszawa)
  • Imię:Marcin

Napisano 29 listopad 2015 - 09:58

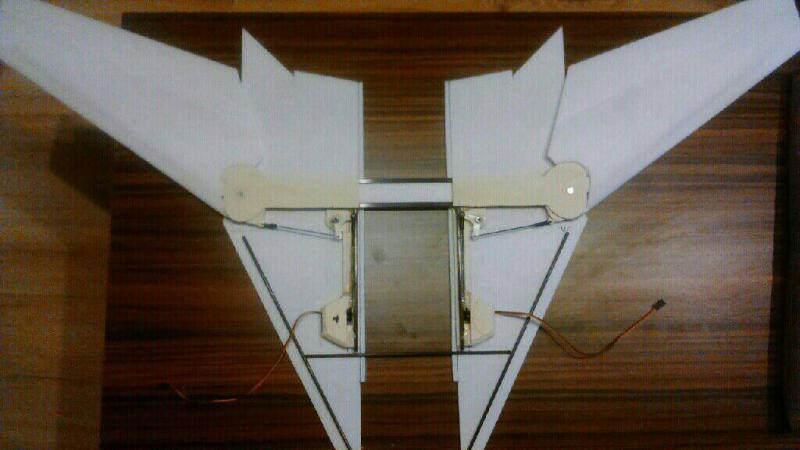

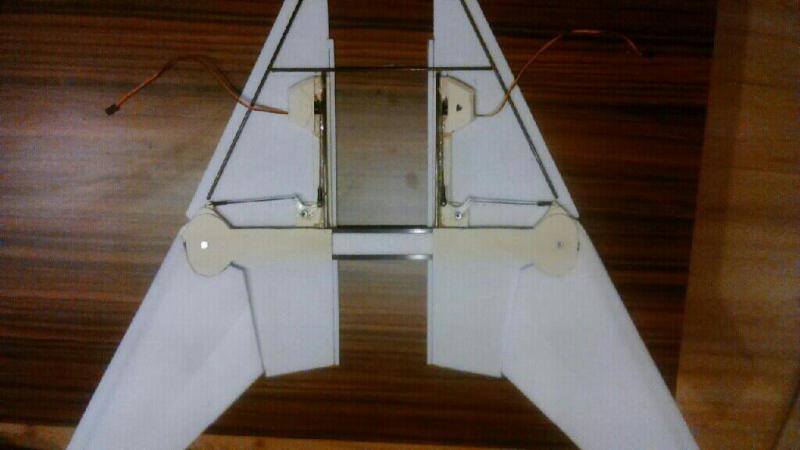

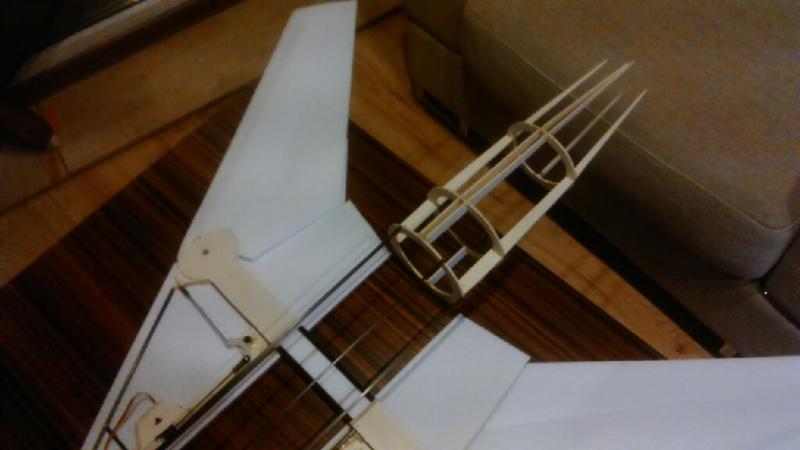

Pytałeś w jaki sposób został rozwiązany problem tunelu musiały powstać skrzela po obu stronach kadłuba i dlatego powstaje nowy model z pustym kadłuba w środku i zupełnie inny mechanizm rozkładania skrzydeł. 6fea5868ab660c09528957c7e95b407f.jpguploadfromtaptalk1448787396730.jpg uploadfromtaptalk1448787405885.jpg uploadfromtaptalk1448787412375.jpg

Wysłane z mojego SM-G903F przy użyciu Tapatalka
  • 0

#222 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10480 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 29 listopad 2015 - 10:19

Bardzo interesujące. Jakimi serwami napędzacie mechanizm skrzydła? Małe jakieś.

Może kolega się zarejestruje na forum? Podoba mi się jego kombinowanie w celu rozwiązania problemu.


Przy tak długim tunelu i lokalizacji EDFa za skrzydłem zapewne również nie obejdzie się bez lewych wlotów


  • 0

#223 spYchu

spYchu
  • Modelarz
  • 13 postów
  • Age: 22
  • SkądNekla
  • Imię:Marcin

Napisano 06 grudzień 2015 - 16:48

Robercie, Twój model w wersji EDF zrobiony przez mojego ojca, wcześniej była możliwość poznania go dzięki wrzuceniu zdjęć przez kolegę - Marcina. Filmik z lotu próbnego: https://youtu.be/xByG0mk320A Oczywiście wersja bez skrzeli jest w trakcie budowy. Podziękowania za możliwość skorzystania z Twoich planów.



  • 0

#224 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10480 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 06 grudzień 2015 - 17:03

Świetny, naprawdę super! Dźwięk miód malina! Najlepszy prezent mikołajkowy.

Tymi skrzelami to ja bym się tak bardzo nie przejmował.

Napisz jakie wymiary wszyły po powiększeniu i jaka masz elektronikę. No i jak wrażenia z lotu.... wszyściutko jak na spowiedzi ;)

Dziękuję, że się podzieliliście efektami Waszej pracy.


  • 0

#225 spYchu

spYchu
  • Modelarz
  • 13 postów
  • Age: 22
  • SkądNekla
  • Imię:Marcin

Napisano 06 grudzień 2015 - 17:15

Długość modelu po powiększeniu 128cm, rozpiętość na złożonych skrzydłach 87cm, a na rozłożonych 114cm. Turbina Changesun 70mm 10 łopatek, silnik Turnigy L2855 2800kv, serwa geometrii 2x sg92r, wysokość 2x sg92r, lotki emax cyfrowe 4,6g nie pamiętam dokładnie symbolu. Regulator Turnigy Plush 60A, akumulator 4s 2600mah 30C. Dla nas wszystkich to był wspaniały prezent mikołajkowy.


  • 0

#226 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10480 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 13 grudzień 2015 - 16:14

A gdzie masz pakiet? W kabinie jak ja?


  • 0

#227 spYchu

spYchu
  • Modelarz
  • 13 postów
  • Age: 22
  • SkądNekla
  • Imię:Marcin

Napisano 20 grudzień 2015 - 16:06

Akumulator znajduje się za kabiną pilota, montowany jest od spodu.


  • 0

#228 Krzysztofus

Krzysztofus
  • Modelarz
  • 90 postów
  • Age: 46
  • SkądŚroda (Wielkopolska)
  • Imię:Krzysztof

Napisano 21 grudzień 2015 - 19:18

Robercie,syn namówił mnie do rejestracji.Kolejny lot testowy.Trochę nerwowy,małe poprawki w ustawieniach i jest ok,poza tym brak uwag.Koledzy,zachęcam do budowy tego modelu w wersji edf.


  • 1

#229 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10480 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 21 grudzień 2015 - 19:39

Cieszę się, że wpadłeś.

Dźwięk Twojego EDFa jest po prostu zabójczy,w ogóle nie słychać silnika.


  • 0

#230 Krzysztofus

Krzysztofus
  • Modelarz
  • 90 postów
  • Age: 46
  • SkądŚroda (Wielkopolska)
  • Imię:Krzysztof

Napisano 21 grudzień 2015 - 20:07

Na co czekasz?Moje Su czuje się bardzo samotne,Ojcze, bierz się do roboty!Turbina changesun 10 blade,silnik turnigy l 2855 2800 kv.Wiesz dlaczego "Ojcze"?Jestem nowicjuszem w edf-ach ,wydaje mi się,że trzeba przyłożyć się do wyważania wirnika,efekty słychać.No to jak?Budujemy?Ja buduję kolejnego,bez "lewych wlotów"


  • 0

#231 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10480 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 21 grudzień 2015 - 20:13

Jak mi się skończy resurs na śmigłowe Su-22 to pomyślę nad zbudowaniem nowego z EDF, tymczasem trwają prace nad MiG-23 EDF, tam powinno być łatwiej z dolotem. A w tzw międzyczasie testuję napęd co będzie w tym MiGu na F-18 NASA. Jak samolot testowy to testowy :).

Bardzo liczę, że zrobisz relację z budowy drugiego Su-22 :)


  • 0

#232 Krzysztofus

Krzysztofus
  • Modelarz
  • 90 postów
  • Age: 46
  • SkądŚroda (Wielkopolska)
  • Imię:Krzysztof

Napisano 24 grudzień 2015 - 11:58

Model w znacznej części jest już zbudowany,dalsza część budowy będzie udokumentowana,obiecuję.Obecnie nie daje mi spokoju chęć zbudowania Su 24.


  • 0

#233 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10480 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 19 kwiecień 2016 - 16:46

Takie ciekawe porównanie. Stare vs nowe

12984070_1392298177454360_46511527068908


  • 2

#234 MZWBPiotr

MZWBPiotr
  • Modelarz
  • 432 postów
  • Age: 19
  • SkądWólka Brzózka
  • Imię:Piotr

Napisano 21 kwiecień 2016 - 12:32

Stare ładniejsze :wub:


  • 0

#235 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10480 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 09 maj 2016 - 18:50

Su-22 lata też w okolicach Brna

a8975247-129-8674278579596895.jpga8975248-64-8674150862509897.jpga8975249-106-8674421684930192.jpg


  • 0

#236 kapi0908

kapi0908
  • Modelarz
  • 145 postów
  • Age: 19
  • SkądWąbrzeźno/Wałycz
  • Imię:Kacper

Napisano 09 maj 2016 - 20:02

Przez chwilę się wystraszyłem, że swojego SU tak pomalowałeś :o , ale model świetny ;) .


  • 0
