Cicho w temacie i wychodzi niezły monolog ;) ... ale cóż będę uparty i będę zanudzał was tą relacją aż do samego końca :P



Cicho w temacie bo pewnie i idealnie przeprowadzasz relację z budowy.

Potknij się, zapytaj o coś to się brać modelarska odezwie ;)

Czy ten ENERGY to nie taki mniejszy brat Madmana? Co skłoniło Ciebie do jego budowy?

Odnośnik do komentarza
Udostępnij na innych stronach

Czy mniejszy brat Madmana to raczej nie profil jest smuklejszy a po za tym jak zauważył kolega dziobak który tez budował kiedyś ENERGY to to że 3D on ma tylko w nazwie a Madman jest do tego stworzony więc do tradycyjnie mojego spokojnego latania wystarczy :) do budowy skłoniła mnie relacja na forum ADW http://www.forum.aer...c.php?f=4&t=768 z resztą na którym też prowadzę relację z budowy. Ogólnie jak zobaczyłem ten model i tak dobrze zrobiony poradnik z budowy to czemu by nie zbudować ... co mi szkodzi :P przy okazji Wojtkowi się ewidentnie nudzi bo buduje jakieś silniki cieplne

http://vimeo.com/72173644?email_id=Y2xpcF90cmFuc2NvZGVkfDE5MDQ5ZTdlZDA1YTk0MDdiYzVjNTYxYzA5ODY3ZDk1MjE1fDE5MDIwNzkzfDEzNzYyOTY1OTM%3D&utm_campaign=7701&utm_medium=clip-transcode_complete-finished-20120100&utm_source=email



to mu zajęcie znajdę na oświetlenie do Energy ;) Wojtku pozdrawiam mam nadzieję że się nie pogniewasz :P



Przy okazji coś podłubałem przy montażu oświetlenia

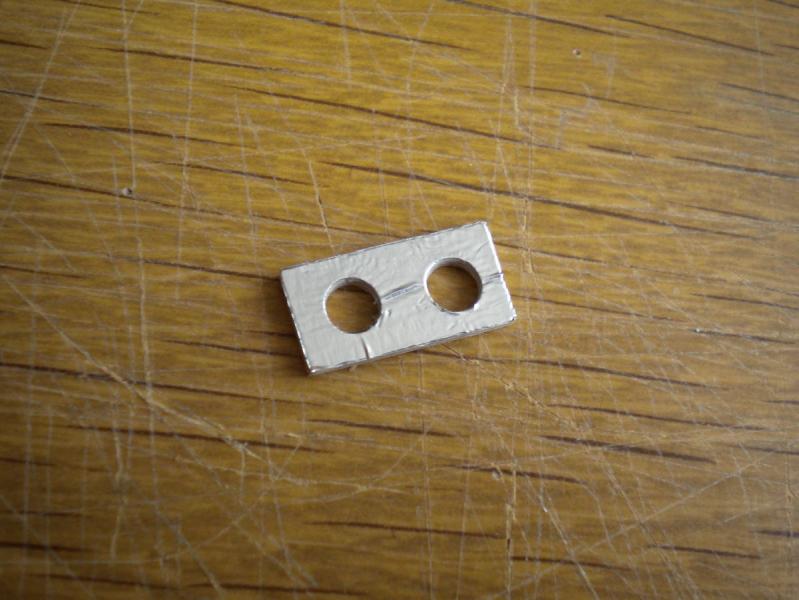

Światła do lądowania znajdą się z przodu kadłuba więc postanowiłem to jakoś obudować i powoli zacząłem wycinać ... pierwsze wyciąłem wręgę ze sklejki 1,5 mm w której będą mocowane diody, po czym okleiłem ją taśmą aluminiową dla lepszego rozproszenia światła

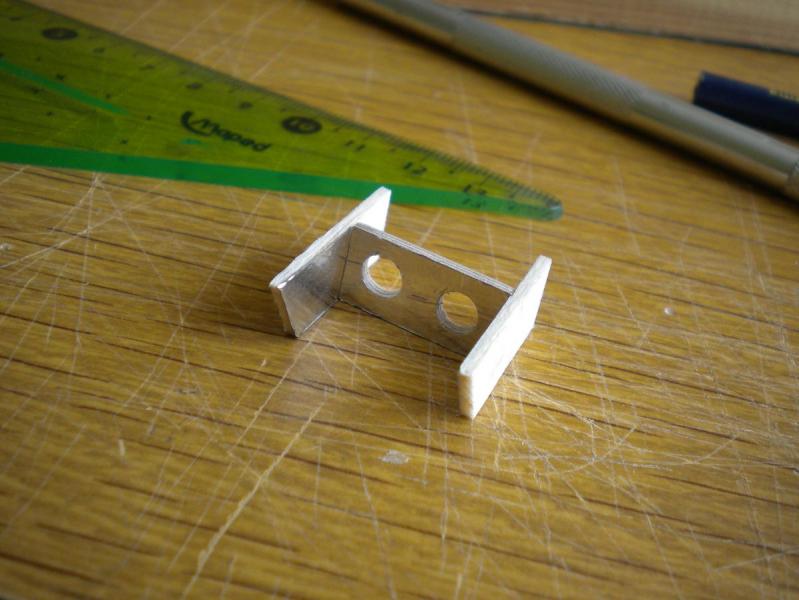

potem dorobiłem boki z balsy 1,5 mm i od środka okleiłem znowu taśmą aluminiową

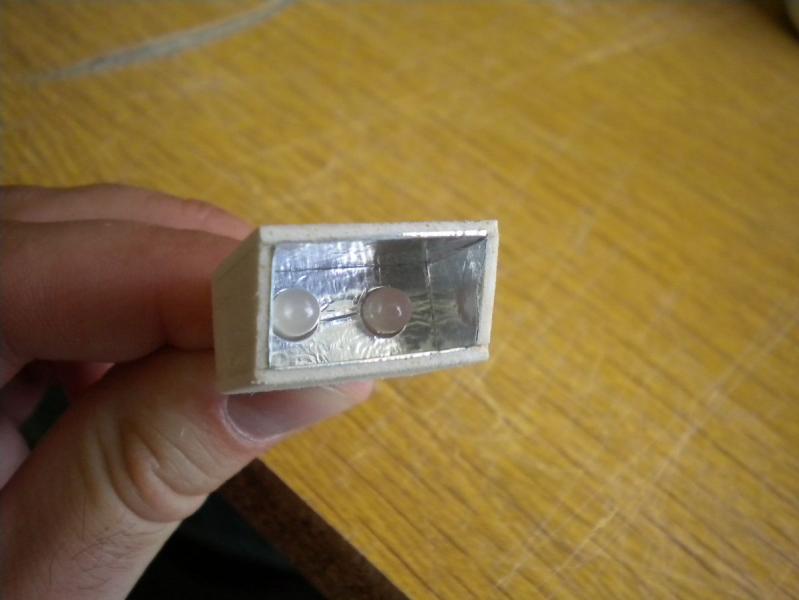

Potem doszła góra i dół z balsy 1,5 mm i mała przymiarka diod

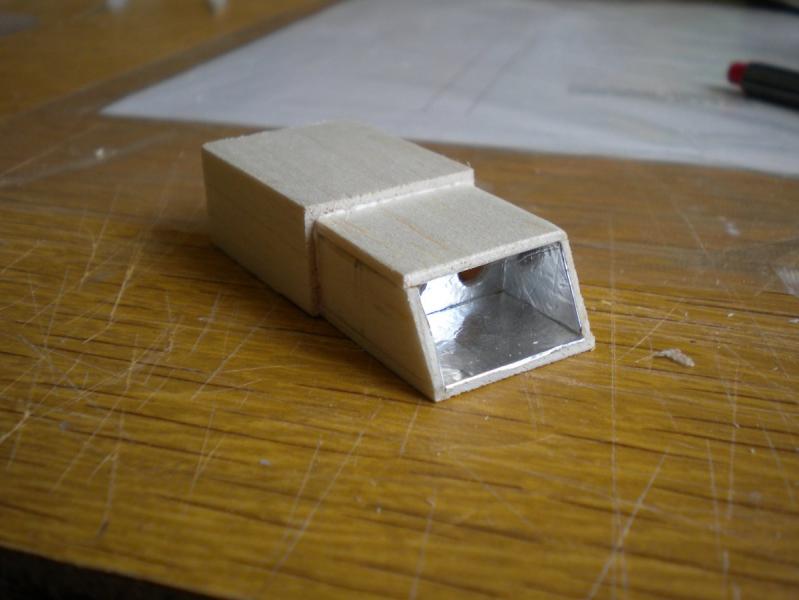

na tył skrzynki dokleiłem kawałek balsy co by to jakoś nabrało kształtu




Po wyschnięciu kleju wyszlifowałem i przymierzyłem do kadłuba i jakoś to pasuje ;)

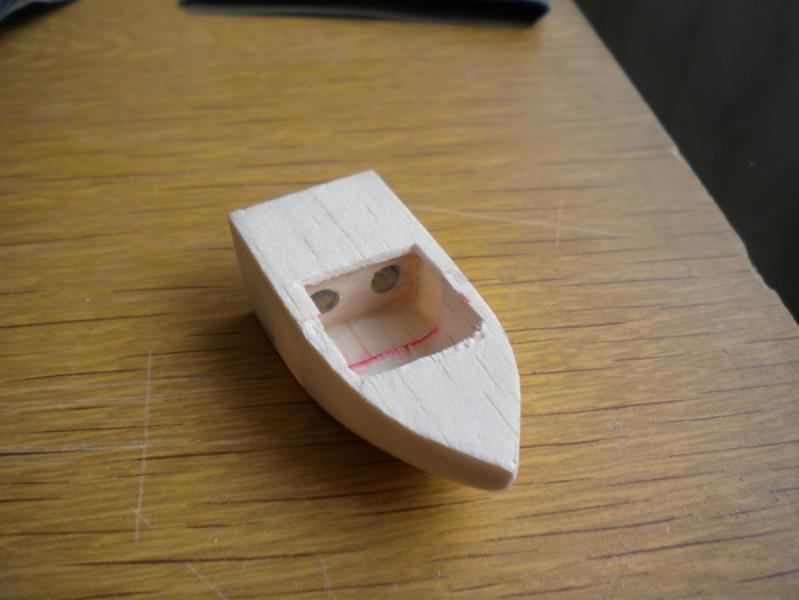

Wydrążyłem jeszcze od środka troszeczkę miejsca co by diody ładnie się zmieściły z przewodami

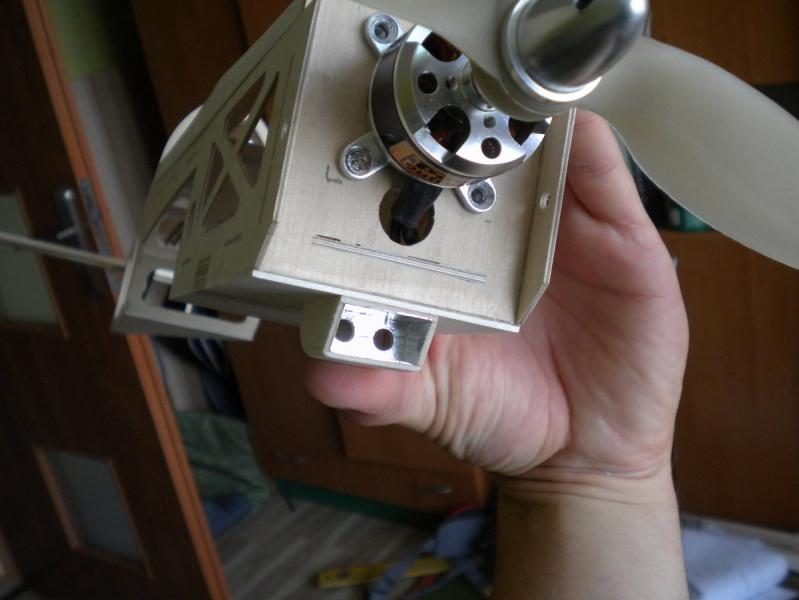

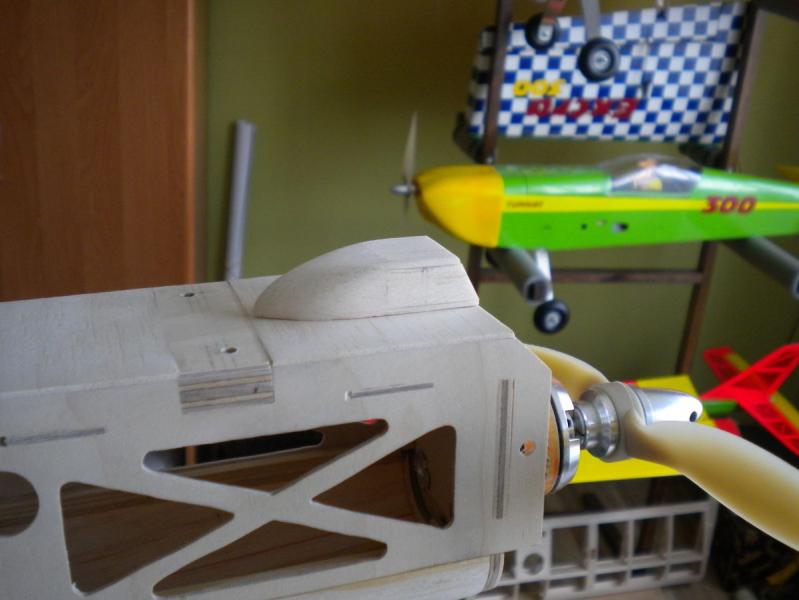

i widok od przodu kadłuba

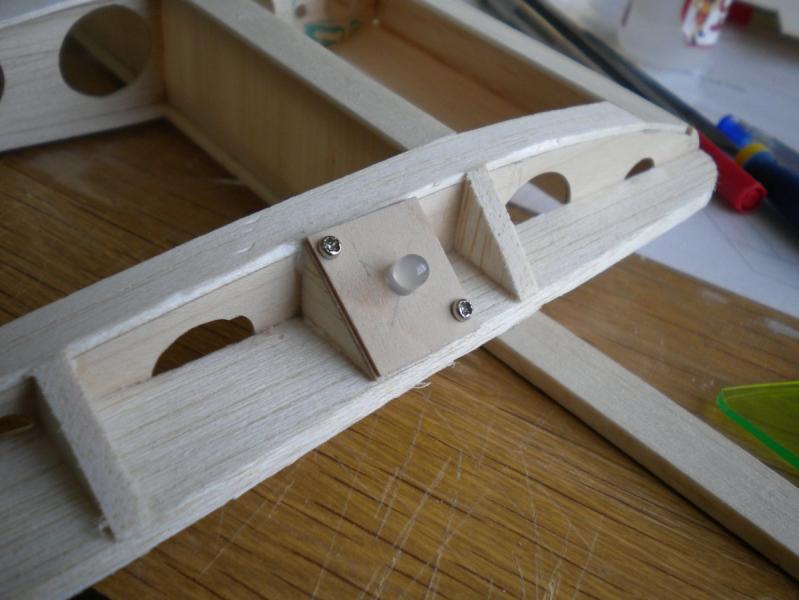

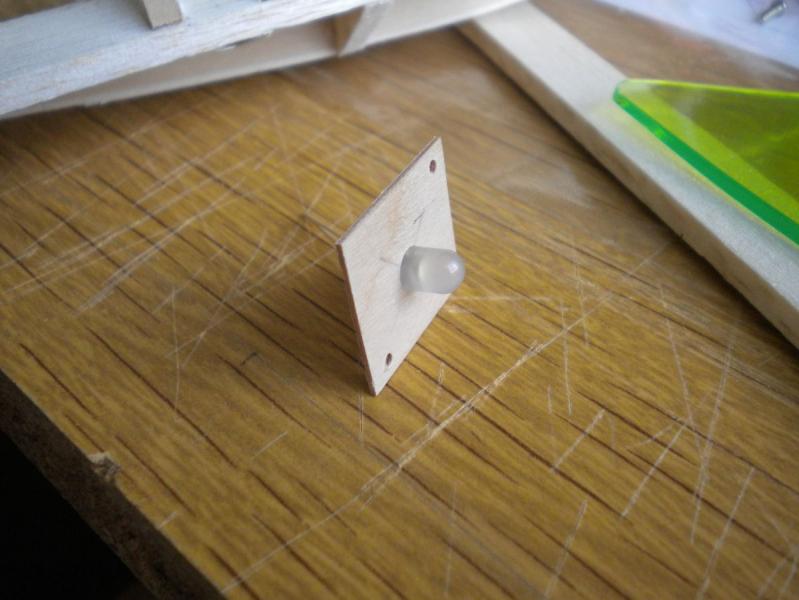

w skrzydle będą diody zielona po prawej i czerwona po lewej i zrobiłem takie mocowanie







i całość




Światło stroboskopowe będzie zamocowane w spodzie kadłuba a migające najprawdopodobniej na stateczniku pionowym choć rozważam montaż w ogonie



Czasu mam na chwilę obecną dużo więc idę coś dłubać dalej ;)

CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Skoro jesteś na etapie budowy to może zastosuj już na samym końcu budowy (po oklejeniu) gotowe podstawki do LED - ja taką użyłem w Katanie i zastosowałem diodę z wbudowanym już generatorem (rozmiar diody taki sam jak normalnej) i nie muszę stosować żadnego układu do sterowania jej miganiem.



post-10327-0-43208700-1376315121.jpg post-10327-0-04647600-1376315129.jpg

Odnośnik do komentarza
Udostępnij na innych stronach

Do atmegi jest już wszystko kupione więc oświetlenie będzie identyczne jak w Twoim Gripenie czyli będą światła pozycyjne, światła do lądowania, stroboskop i światło mrugające. Te podstawki to nie głupi pomysł więc muszę się za takimi rozglądnąć w elektronicznym :) oświetlenie oczywiście będzie sterowane z poziomu aparatury za wyjątkiem świateł pozycyjnych które będą się włączać w chwili podpięcia lipola czyli tak samo jak w Twoim Gripenie ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki :) jakoś czasu właśnie mniej na latanie powiem szczerze ostatnio te upały dał w kość a każde wyciągnięcie modelu na słońce kończyło się pomarszczoną folią ... a na dodatek przyznam się że jak zaczynam budować coś nowego to nie kontroluje czasu i jak się ocknę z budowlanego amoku czasem bywa już za późno żeby pakować cały majdan do samochodu i jechać polatać :P co do wspomnianego dwupłatowca to zmienił właściciela ale widuje go czasami na lotnisku już troszkę zmęczonego ale jeszcze lata ;)

Odnośnik do komentarza
Udostępnij na innych stronach

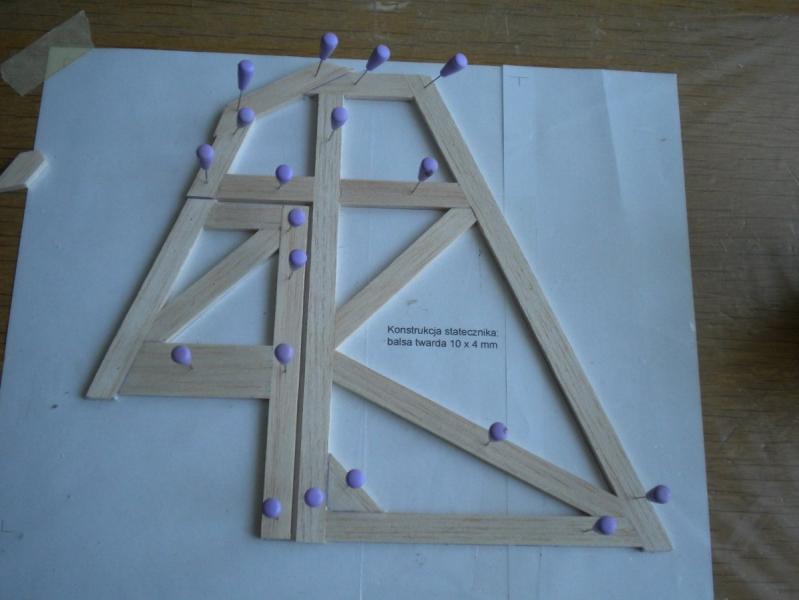

Pracy mi ubywa :) Zrobiłem statecznik pionowy wraz ze SK trzeba go tylko oszlifować, zaokrąglić natarcie i zrobić nacięcia na zawiasy

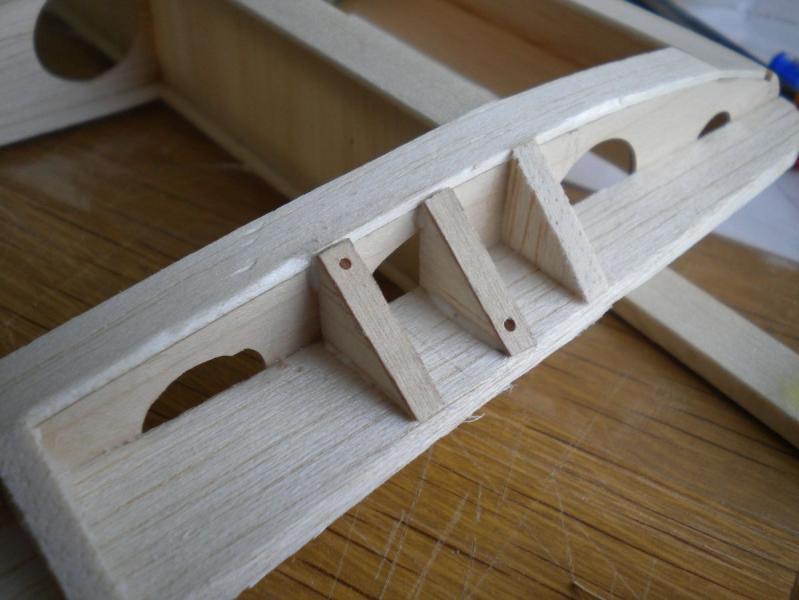

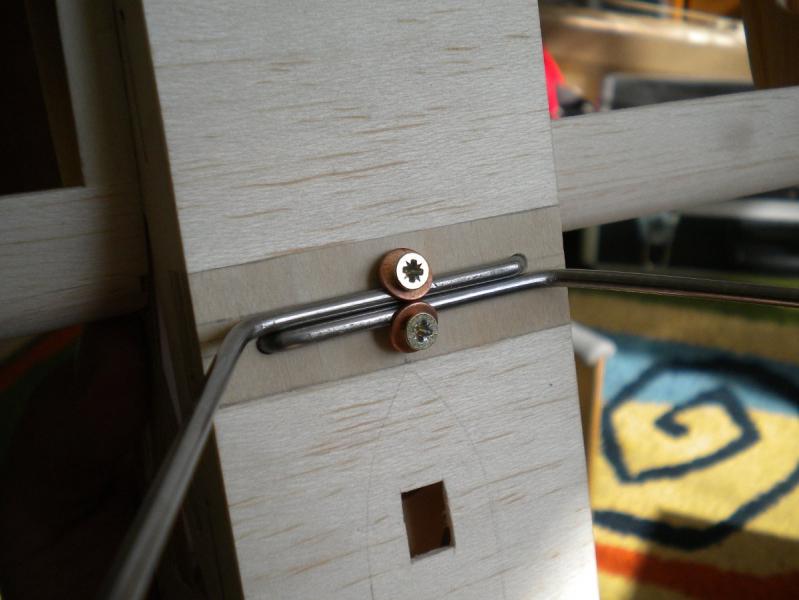

Mocowanie podwozia

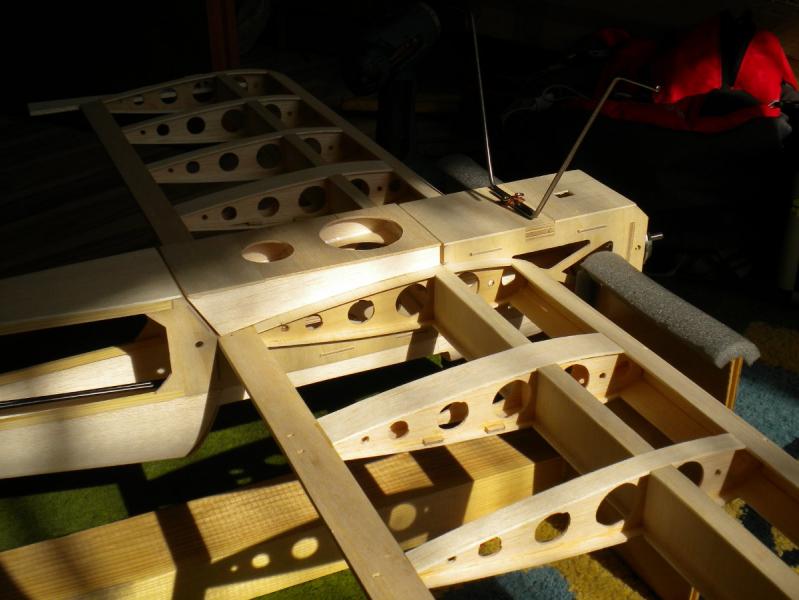

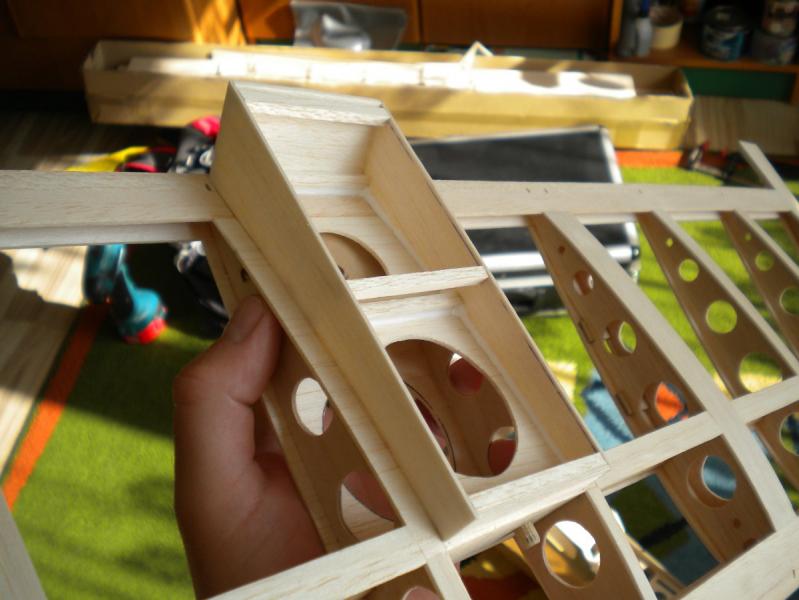

Dalszy postęp prac na skrzydłem




i już na gotowo

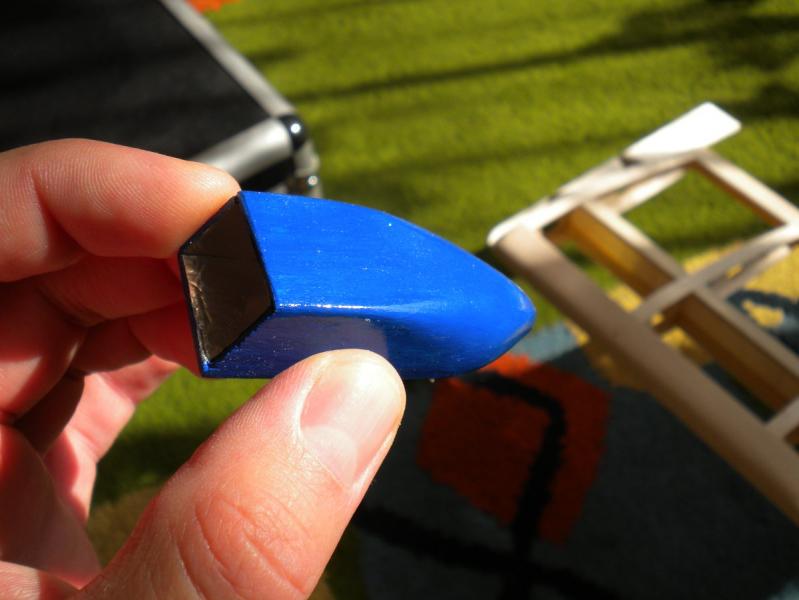

Model będzie żółty a zdobienia będą niebieskie więc "reflektor" z przodu modelu też jest niebieski




a tak to mniej więcej będzie świecić ;)




CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

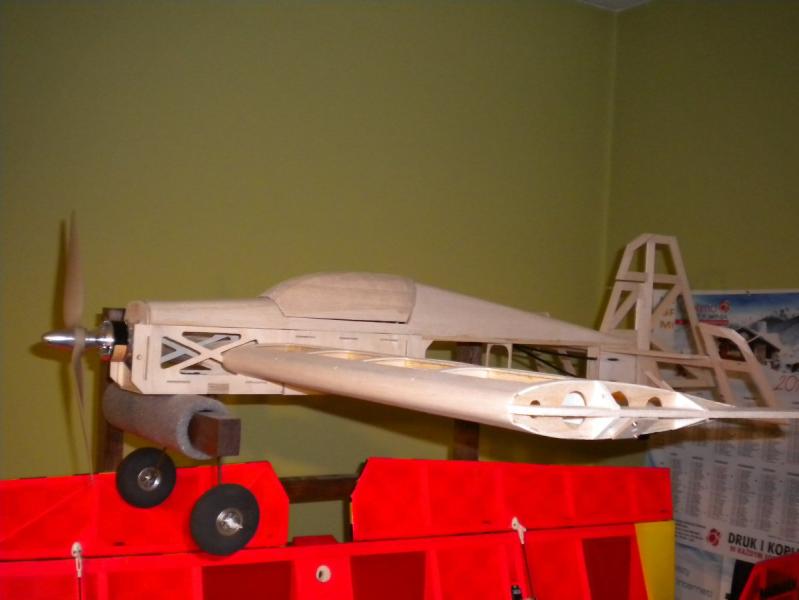

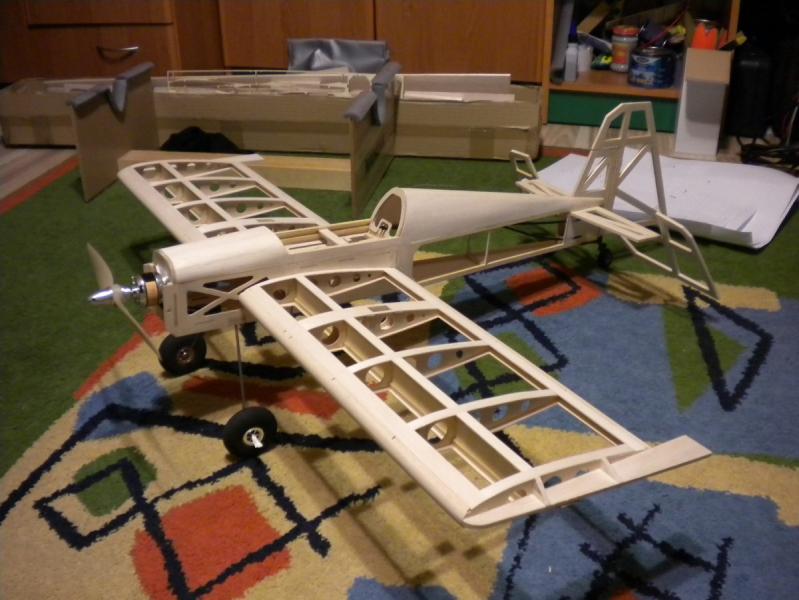

SW i SK zrobiony i mała przymiarka całości łącznie z podwoziem ...


Wstępne próby wyważenia wskazują na to że pakiet 3S 2200 będzie w sam raz :) waga to co na zdjęciu plus pakiet 2200 to jakieś 617 g ... dodając resztę i oklejony model sądzę że 800 g będzie waga końcowa :) ale to się jeszcze okażę ....



Do wypłaty daleko a co się z tym wiąże do zakupu folii na pokrycie też więc coś trzeba działać z czymś czego nie lubię robić ... owiewka kabiny ... a mianowicie kopyto na owiewkę ...

Posklejałem kawałki balsy 15 mm z sobą

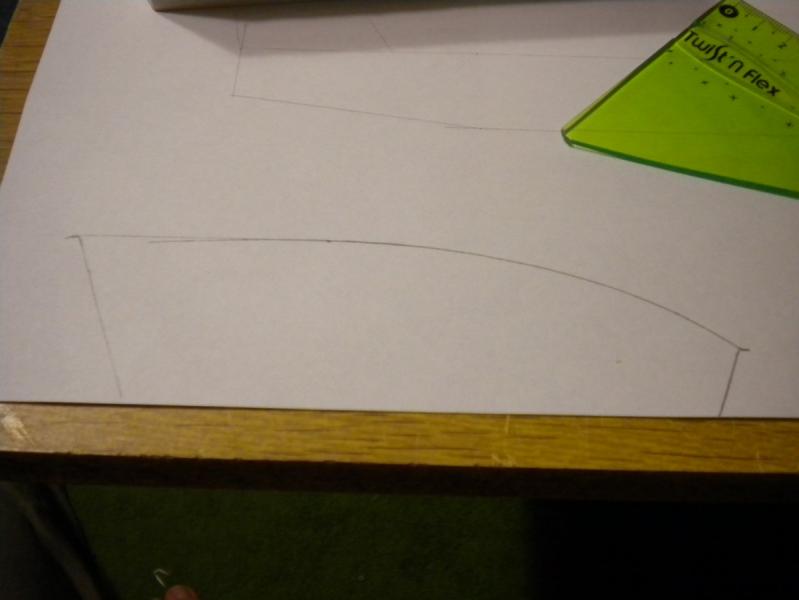

na kartce narysowałem szablon kształtu bocznego kabiny który potem przeniosłem na przyszłe kopyto




delikatna przymiarka do całości modelu (kopyto delikatnie odstaje ponieważ zahacza o bowdeny wystające z kadłuba)

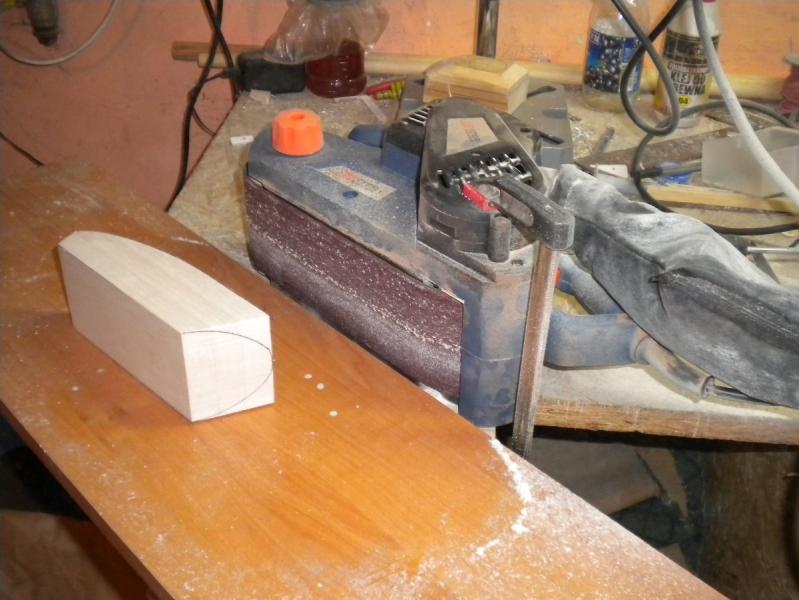

Stanowisko szlifierskie pierwsza klasa ;) jak taka szlifierka taśmowa przyśpiesza prace coś wspaniałego ;)

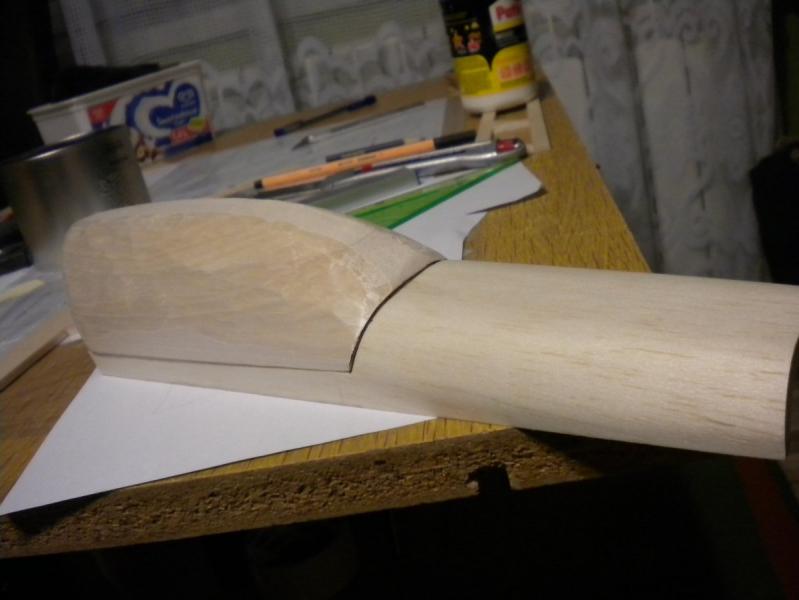

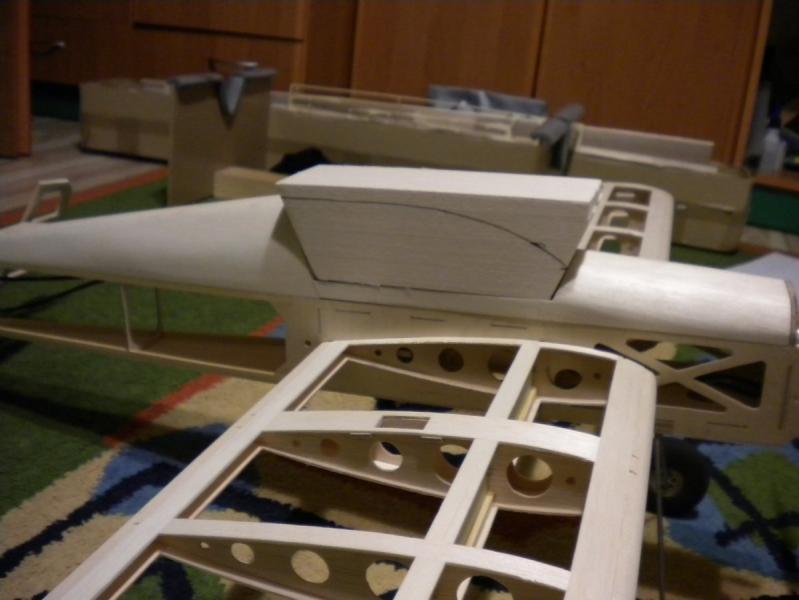

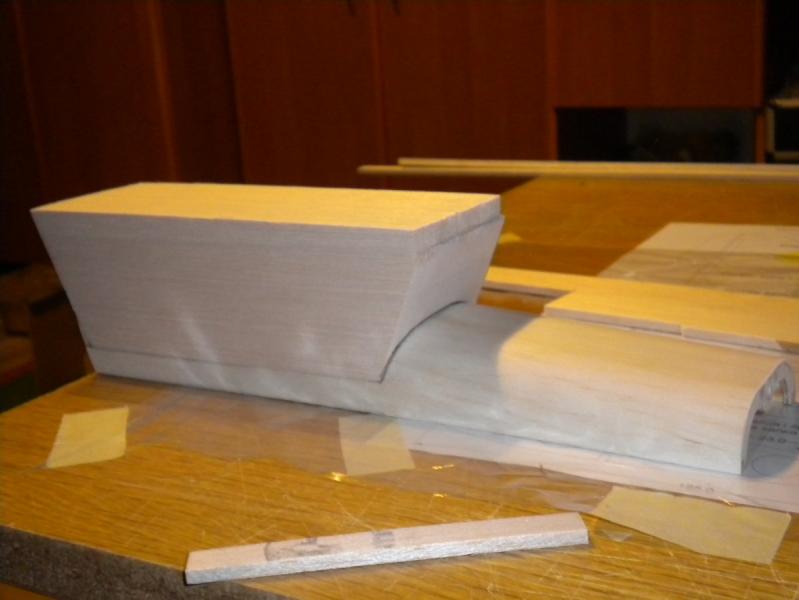

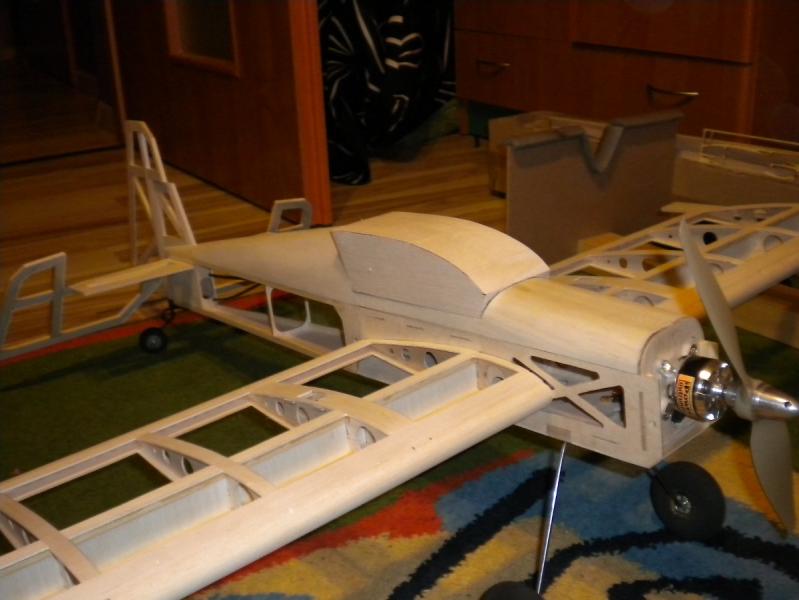

i kolejna przymiarka do kadłuba




podziałałem wstępnie nożykiem do tapet i kopyto czeka w tym momencie szlifowanie




i całość




CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Wojciech właśnie słuszna uwaga w tym tygodniu mają przyjść diody a jak przyjdą to ja z nimi i modelem wybieram się do ciebie ;)



Karolu buduj buduj Energy i nie zapomnij się pochwalić na łamach forum ;) Postęp z budowy Twojego akrobata podglądam cały czas :)

Teraz taki mały offtopic strzelę ... Karolu widzę w podpisie link do pinkbike i widzę że sobie nieźle poczynasz :) DunCon już wymarała marka czyli jeszcze nie wszystkie popękały :P

Tez kiedyś jeździłem link do mojego profilu na PB http://www.pinkbike.com/u/nans/

dawno się nie logowałem i myślałem że konto już usunięte a jeszcze jest :P





EDIT ....

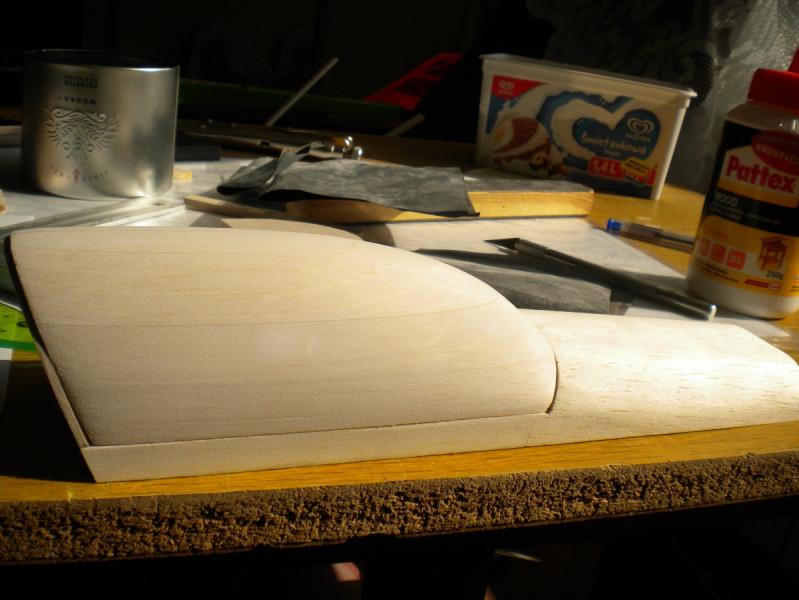

A póki co walka z kopytem trwa nadal :) kopyto wyszlifowane gdzie nie gdzie trzeba będzie nałożyć szpachlę ale to później

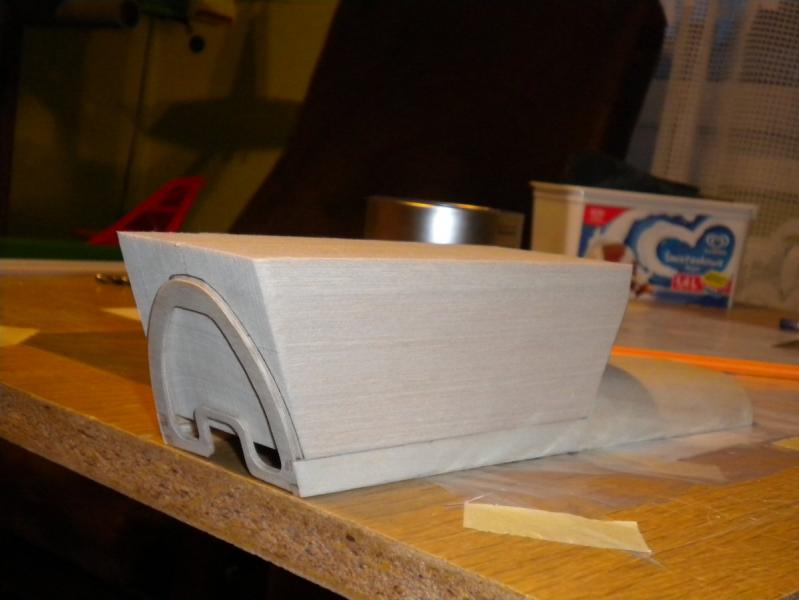

Przygotowywanie kopyta część dalsza ... dokleiłem jeszcze na końce po kawałku balsy 15 mm

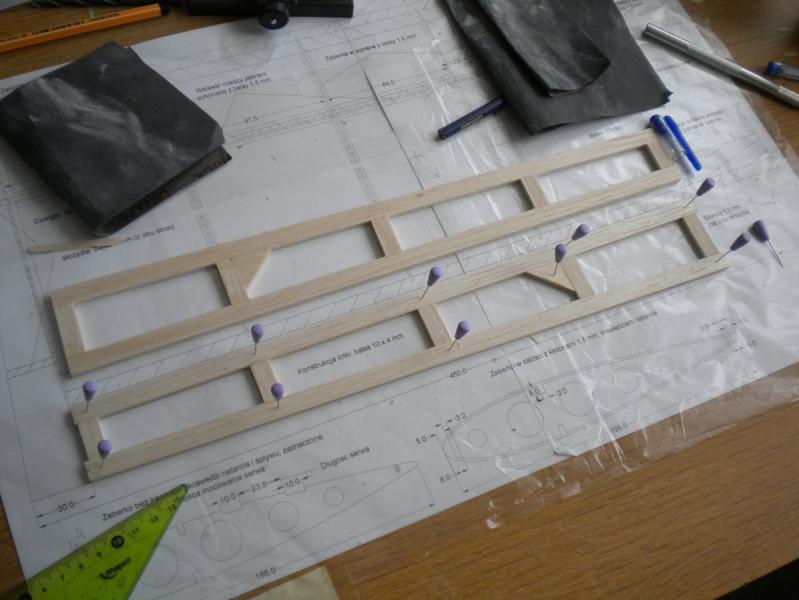

w między czasie jak schnął klej skleiłem lotki

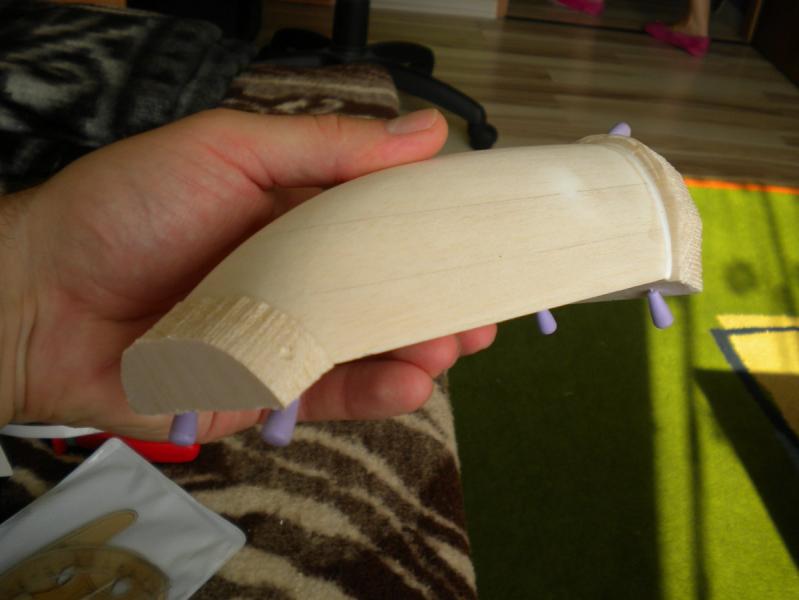

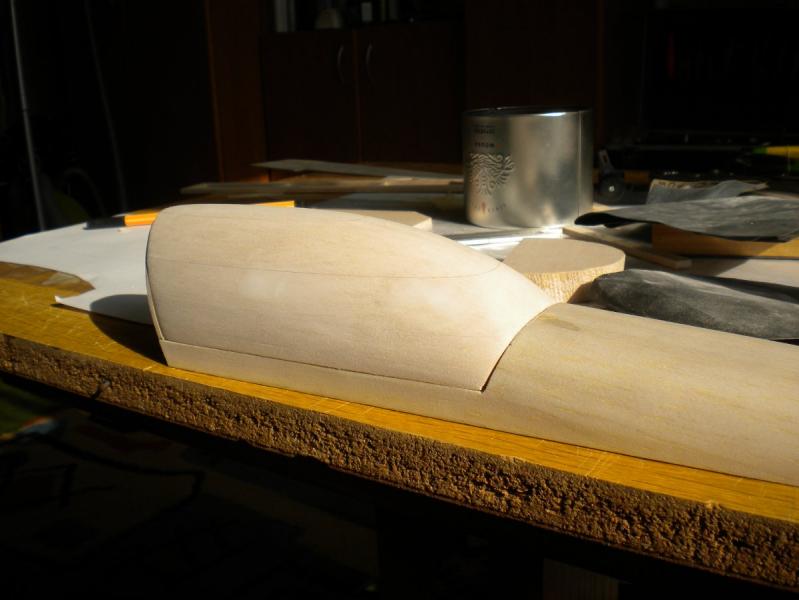

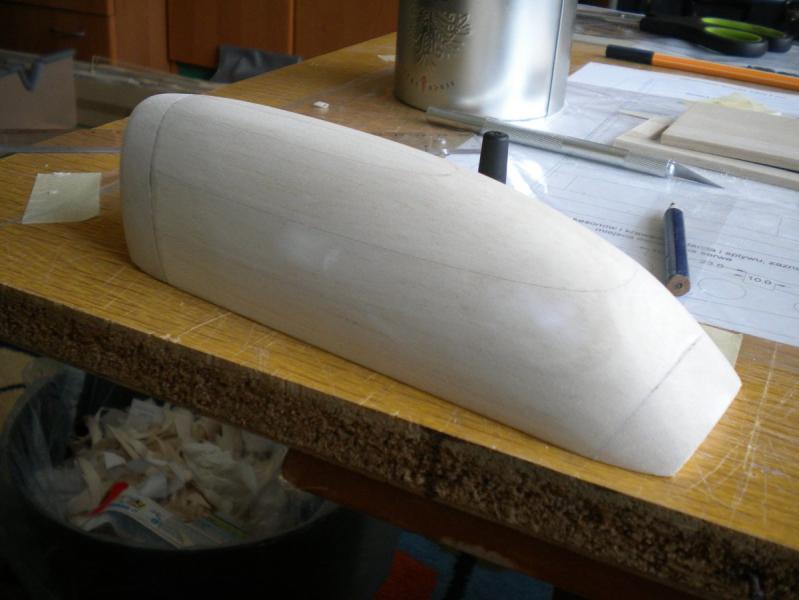

Szybka sesja na szlifierce taśmowej potem delikatna ręczna korekta i kopyto wygląda tak

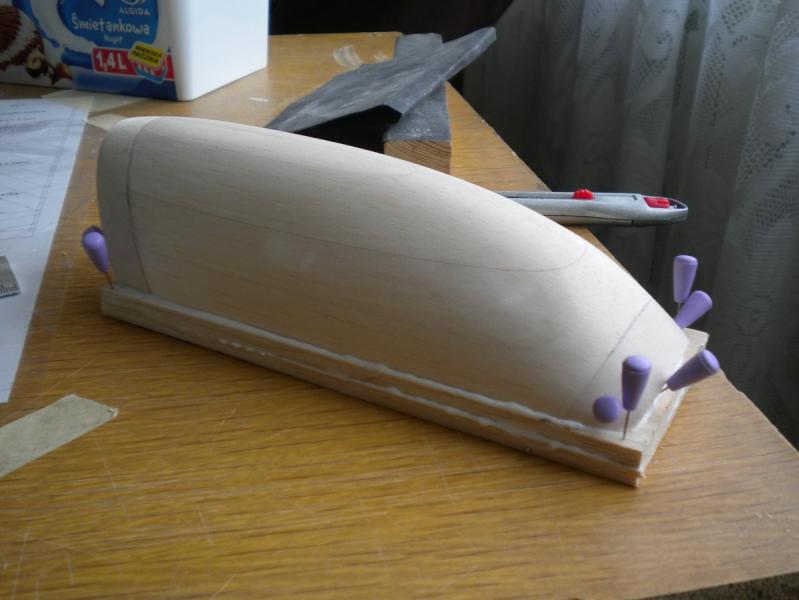

i na sam koniec dnia dzisiejszego dokleiłem po dwa kawałki balsy 5 mm na spód kopyta




jutro klej wyschnie i będzie można już na gotowo oszlifować kopyto, pod szpachlować większe nie równości i wyruszyć na sklepy to by znaleźć jakąś konkretną butelkę. Tylko tym razem wymyśliłem sobie żeby nie robić z z przeźroczystego bezbarwnego peta tylko najbardziej uszczęśliwiał by mnie jakiś niebieski przeźroczysty pet ... będzie trzeba poszukać ;)





CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Jak złapałem rowerowego bakcyla to na dobre 4-5 lat zapomniałem o modelarstwie, a teraz jeszcze mam motocykl. Ciężko to wszystko razem pogodzić, ale nie potrafię z niczego zrezygnować :)



Kopyto będziesz laminował czy sama balsa wytrzyma obkurczanie butelki?

Odnośnik do komentarza
Udostępnij na innych stronach

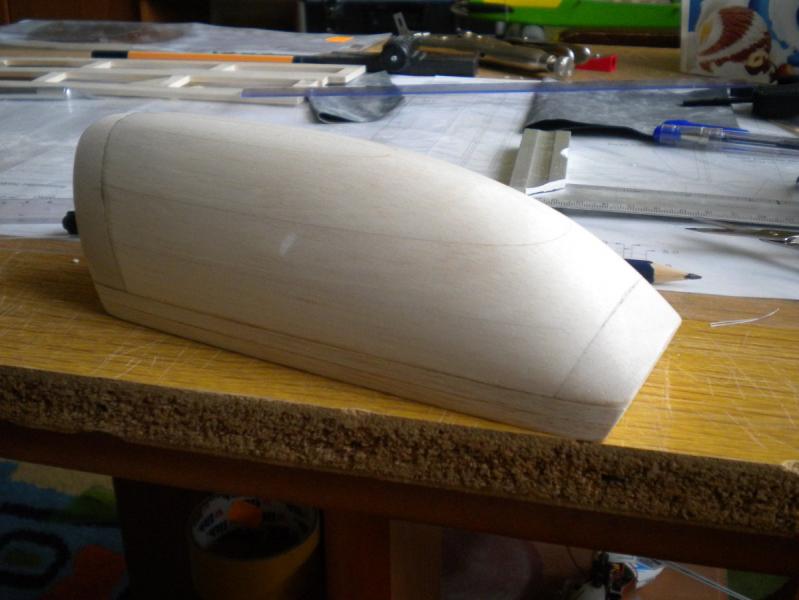

Kopyto skończone




Jednak do pierwszego odcisku użyłem butelki bezbarwnej według mnie najlepsza jest do tego butelka po Coli Original z Biedronki. Butelka ma pojemność 2 litry i ma prosty kształt bez żadnych wytłoczeń. Oczywiście poszukiwania peta z niebieskawym zabarwieniem będą trwały nadal :) póki co zrobiłem jak pisałem czyli poszedłem na żywioł i owiewka wyszła za pierwszym razem bez niespodzianek ... powiem szczerze że jestem zajebiście zadowolony z tej owiewki :rolleyes:

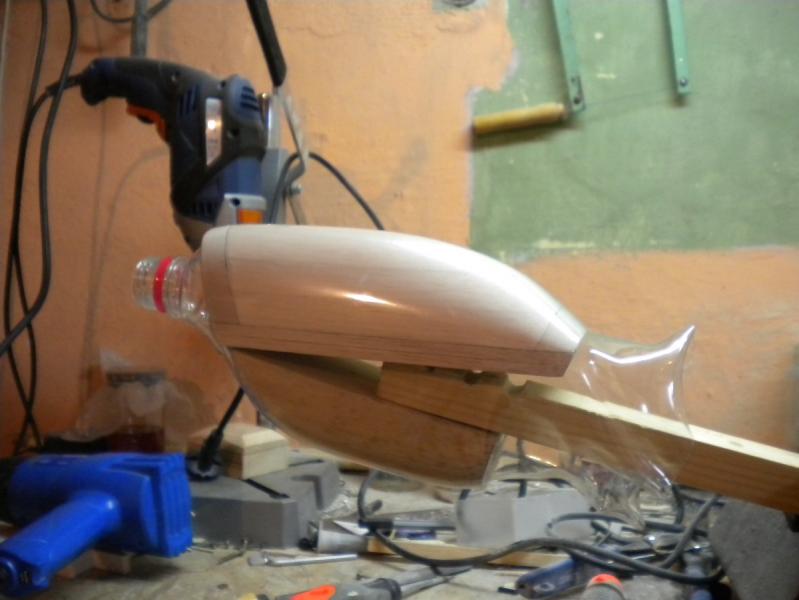

Świeżo po obkurczeniu butelki na kopycie

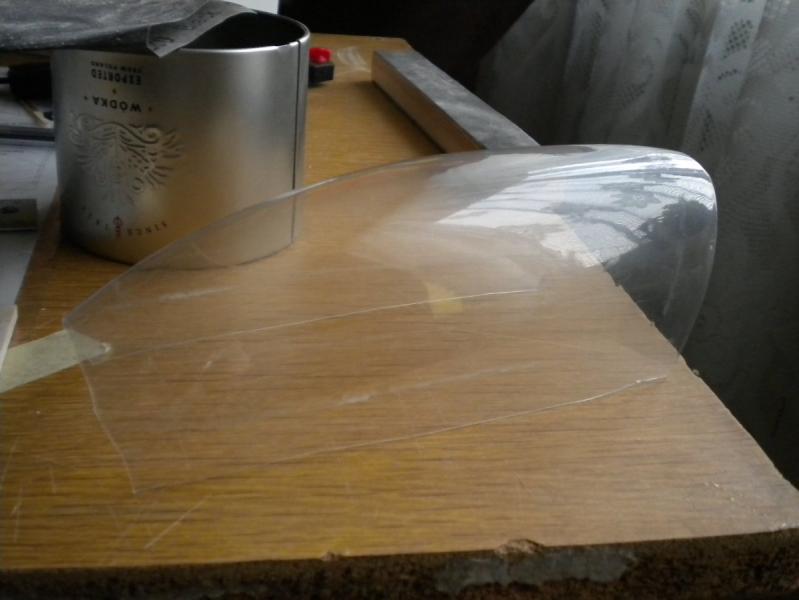

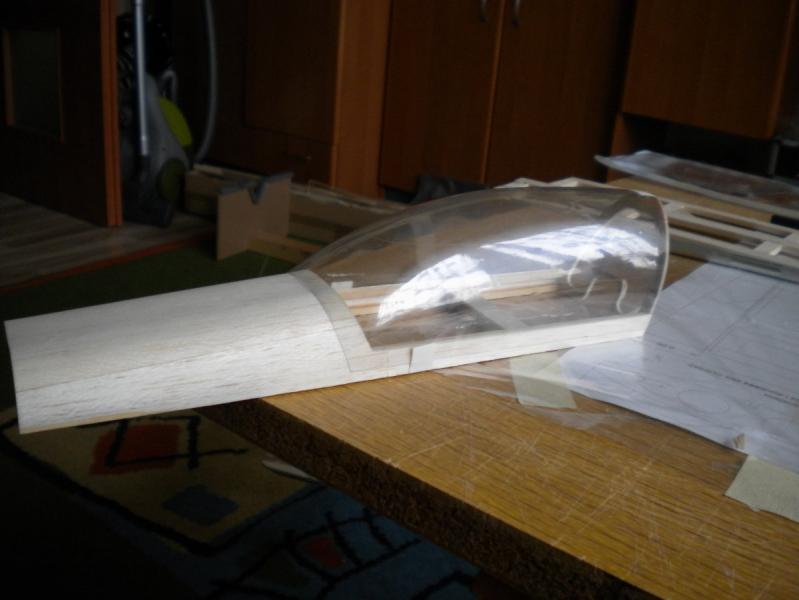

Gdy ściągałem owiewkę

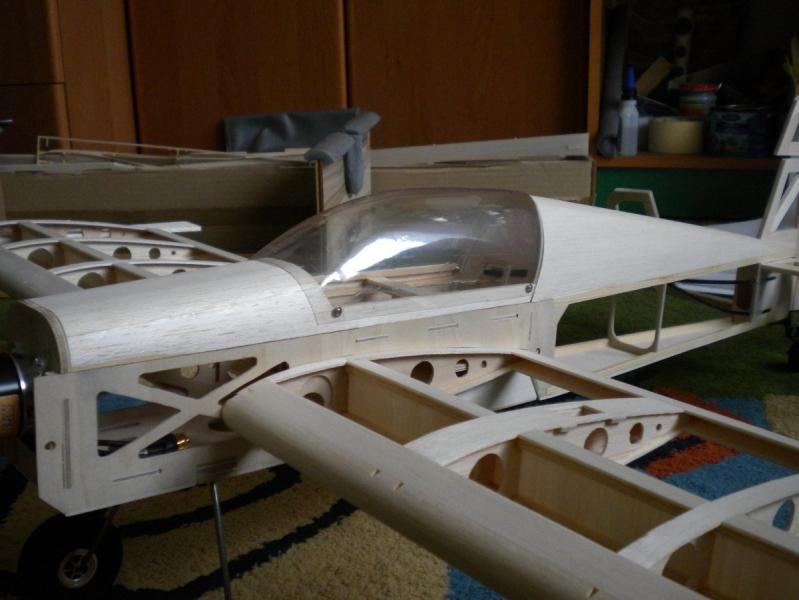

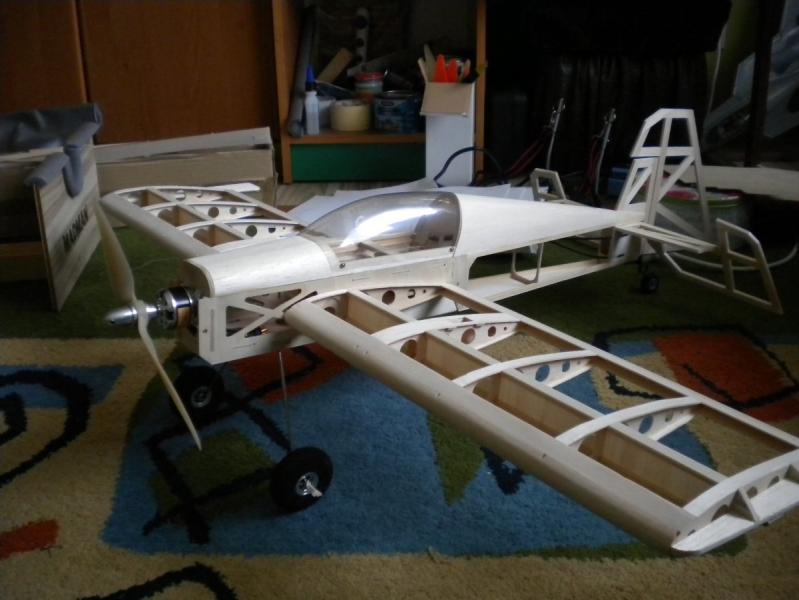

Przymiarka do kabiny










CDN ...
