Teraz tak właśnie myślę że jak zrobię niebieską owiewkę to mi to brzydko będzie wyglądać w sensie że owiewka nachodzi na kabinę i boki do których jest przykręcona i nie będzie to wyglądać za estetycznie. Tak że owiewka zostaje taka jaka jest bo w sumie wyszła bardzo dobrze ... oczywiście według mojego mnie mania ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki Jacku takie rozwiązanie jest dla mnie o wiele lepsze :) pomyślę nad nim ... najpierw folia do oklejenia modelu potem będziemy myśleć nad owiewką :) powiem Ci szczerze tak się wkręciłem oglądając ten tutorial że z rozpędy przy okazji oglądnąłem kilka następnych :P ładnie gość maluje modele :)

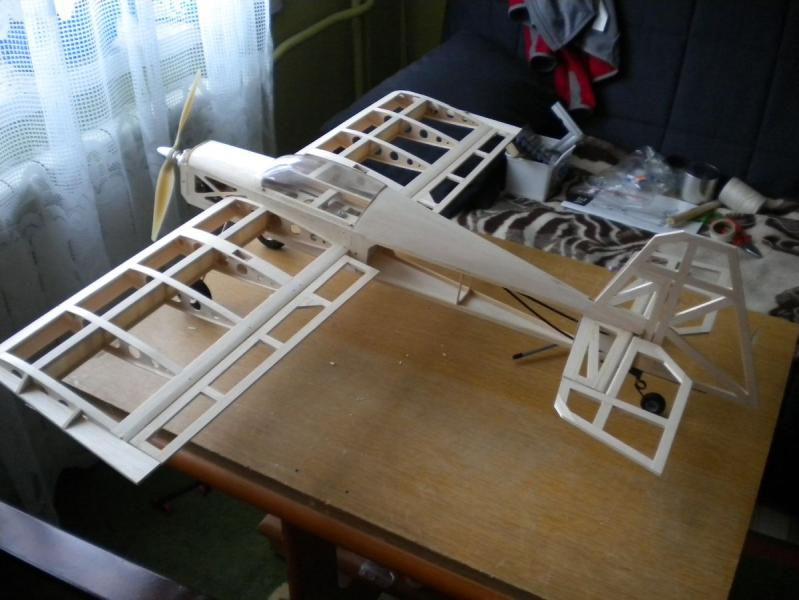

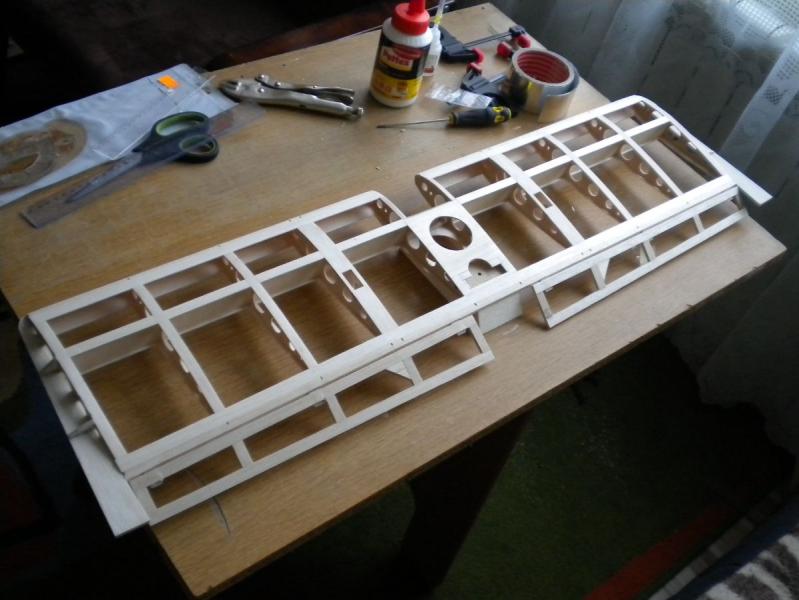

A dzisiaj zamontowałem ostatni ster czyli lotki ... teraz tylko dosłownie kosmetyka i początkiem września zamawiam folię i oklejanie ... oczywiście jeszcze przed oklejaniem muszę poprowadzić oświetlenie w kadłubie ale o tym na bieżąco w wątku będę informował



foto







CDN

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Piękna robota Przemo. A pomyśl może o przyklejeniu owiewki zamiast montowaniu na śruby i oklejeniu jej krawędzi jak np: w Mini Katanie






Kołpaki też ładnie wyglądają i nie są drogie http://www.nastik.pl...38mm-p-666.html Montaż dziecinnie prosty a jaki efekt!

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki Rafał za pochwałę :) O widzisz kołpak jeszcze taki niebieski jak najbardziej :D tylko trzeba by pokombinować z maską silnika ... maska będzie miała dużo załamania na ściankach i może być kłopot przy obkurczaniu butelki ale można spróbować ... albo spróbować zrobić maskę silnika za pomocą metody traconego styropianu tylko w tym temacie nie ma w ogóle doświadczenia. Rafał czym przyklejałeś kabinkę i czym okleiłeś krawędzie ? Do czasu jak zamówię folię jest jeszcze dużo czasu więc coś można pokombinować :)

Odnośnik do komentarza
Udostępnij na innych stronach

W temacie DIODY LED:

ja w Gripenie zastosowałem http://www.neoled.com.pl/dioda_led_5mm_top_flat_100.html

a może warto w twoim ENERGY zamontować takie PŁASKIE SUPERFLUX http://www.neoled.com.pl/diody_led_superflux.html



Dzięki Rafał za pochwałę :) O widzisz kołpak jeszcze taki niebieski jak najbardziej :D tylko trzeba by pokombinować z maską silnika ... maska będzie miała dużo załamania na ściankach i może być kłopot przy obkurczaniu butelki ale można spróbować ... albo spróbować zrobić maskę silnika za pomocą metody traconego styropianu tylko w tym temacie nie ma w ogóle doświadczenia. Rafał czym przyklejałeś kabinkę i czym okleiłeś krawędzie ? Do czasu jak zamówię folię jest jeszcze dużo czasu więc coś można pokombinować :)



Kabinę przyklejałem do balsy za pomocą Super Glue a krawędzie oklejałem folią samoprzylepną Oracover.

Odnośnik do komentarza
Udostępnij na innych stronach

Kołpak się znalazł :) w sam raz żółty będzie pasował średnica 38 mm ... więc zabrałem się za maskę silnika ... będzie to tak zwane "EXPERIMENTAL" więc co wyjdzie to wyjdzie najwyżej będziem szukać innej maski a co mi tam :) ... jak nie spróbuje to się nie przekonam ;)

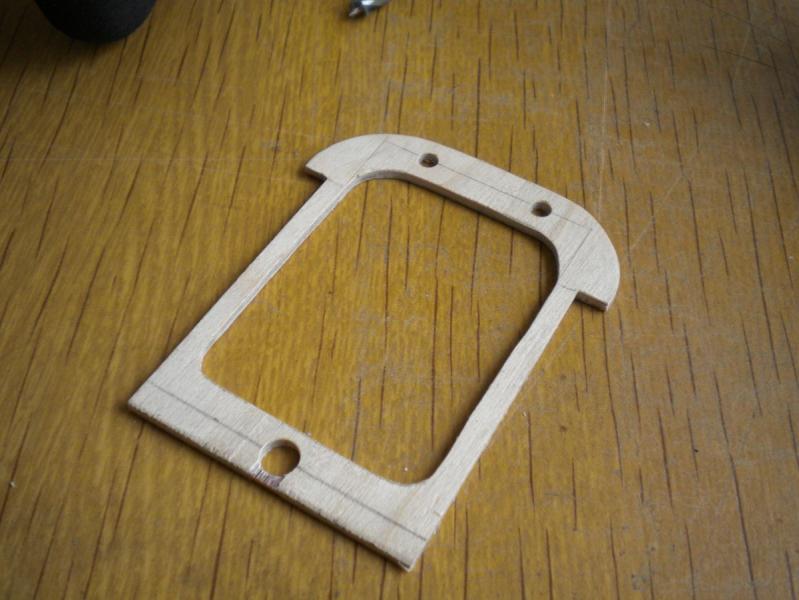

zacząłem od wycięcia wręgi ze sklejki 2 mm a w niej wywierciłem dziury ... dwie na górze fi 4 mm na kołki ustalające i na dole jedną fi 6 mm na magnes nedymowy

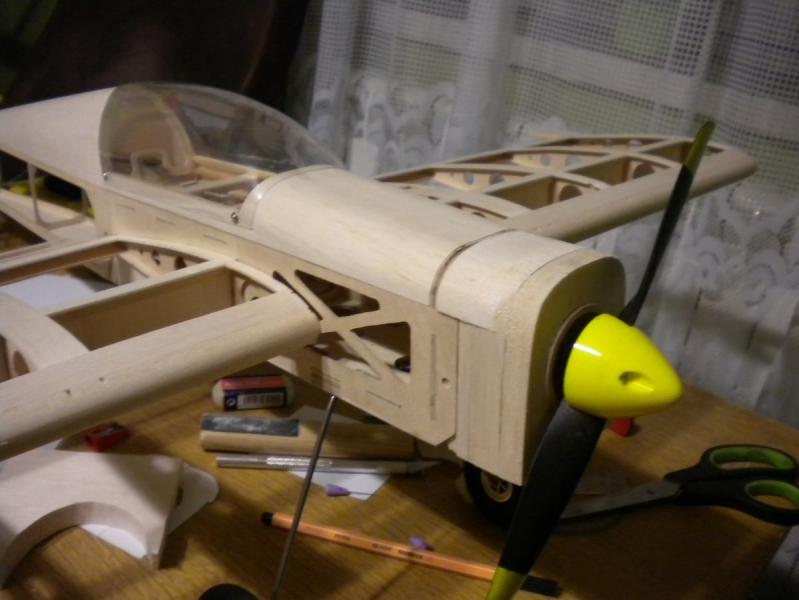

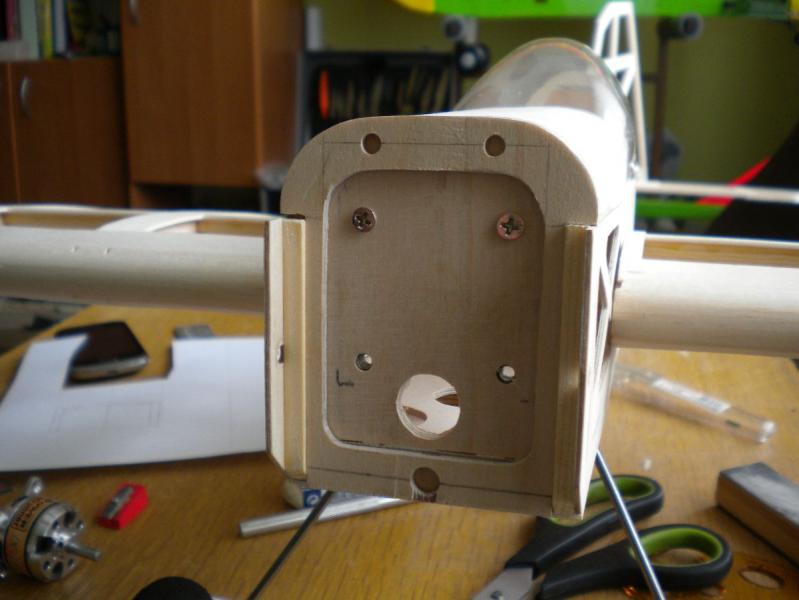

Przymiarka do kadłuba czy pasuje

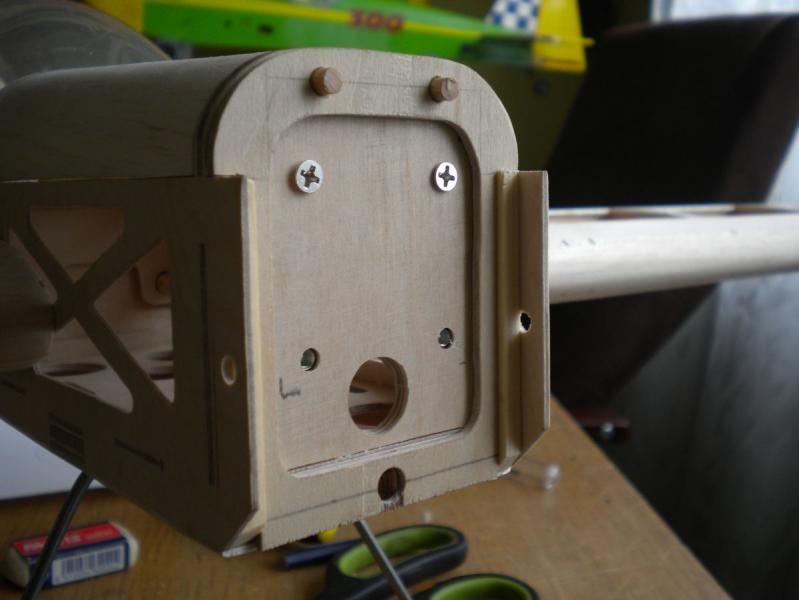

Tutaj wklejone kołki ustalające brak tylko magnesu ale to w przyszłym tygodniu powinno już być :)

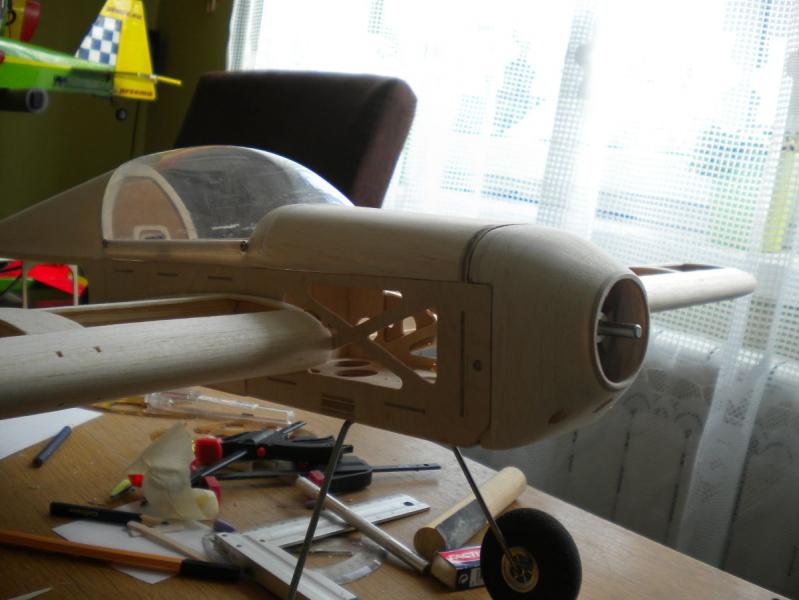

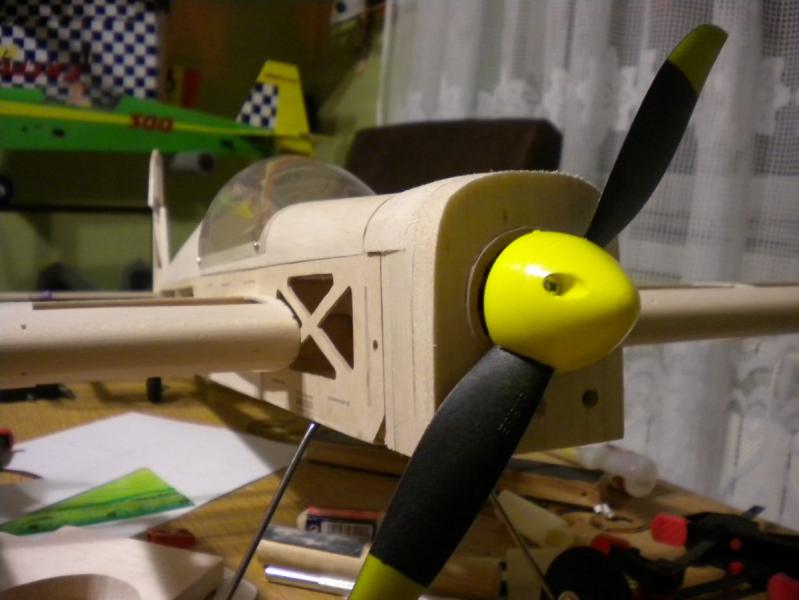

A potem dokleiłem do tego niezłą "masę" balsy i wygląda to mniej więcej tak ... będzie co szlifować :P w masce zostały jeszcze wywiercone trzy dziury fi 6 mm celem poprawienia wentylacji







Obecnie maska silnika waży 19 g :o ale jak zacznę szlifowanie i drążenie od środka to powinna się co nie co odchudzić na co bardzo liczę :) czyli "EXPERIMENTAL" pełną gębą ... mam nadzieję że coś z tego będzie ;)



CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Myślałem nad metodą traconego styropianu i też wchodzi w rachubę ale czeka mnie zakup folii na cały model więc to mnie też troszkę szarpnie a z miesiąca na miesiąc mój fundusz modelarski jest coraz mniejszy. Jak się coś odkuje albo uda mi się sprzedać Madmana to coś pokombinujemy z laminatem :) póki co działam w wersji nisko budżetowej i tego się będę trzymał ;) ... z resztą zobaczymy ile tych gramów uda mi się urwać po oszlifowaniu i drążeniu środka ;) o laminowaniu to muszę jeszcze poczytać bo to jest dla czarna magia ;)

Odnośnik do komentarza
Udostępnij na innych stronach

W Castoramie można kupić za około 15 pln zestaw naprawczy firmy Novol. W tej cenie masz żywicę, utwardzacz i tkaninę. Zrobiłem z tego zestawu kilka masek silnika, kopyto pod owiewkę kabiny i jeszcze zostało na jakieś wzmocnienia i naprawy modeli.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki :) o widzisz taki zestaw za 15 pln można by zakupić ale to przy okazji bo do castoramy mam kawałek. Robercie ciężko bo maska ma dość proste kąty załamań, będzie dość wysoka i wąska i trzeba by to zrobić na tej maszynie ssącej. Do Madmana próbowałem robić maskę z butelki ale butelka nie chciala dojść do bocznych ścianek kopyta. Zacząłem wersje tzw nisko budżetową więc taką skończę a jak będzie do d... to kupuje zestaw naprawczy novol z castoramy i probujemy laminować ;)

Odnośnik do komentarza
Udostępnij na innych stronach

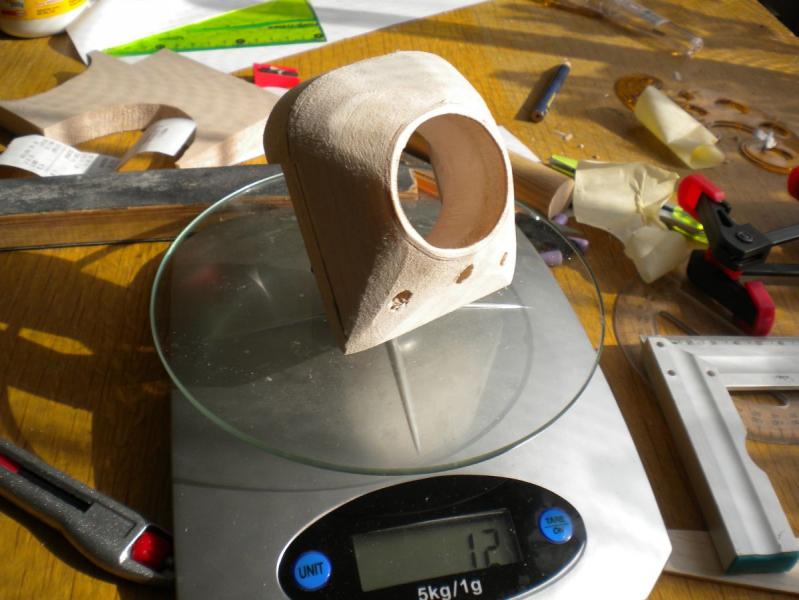

Zaczęło się "grande" szlifowanie :) owiewka wstępnie oszlifowana ... z 19 g zostało 12 g tak że jeszcze parę urwie ;)






szlifuje dalej ...



EDIT ...

No gotowe ... no prawie ;) gdzie nie gdzie tylko kosmetyka troszkę szpachlówki dla wyrównania i można malować :) ... maska waży całe 8 g więc 11 g udało się urwać :D a o to efekty ... ja jestem zadowolony więc wam się nie musi podobać :P

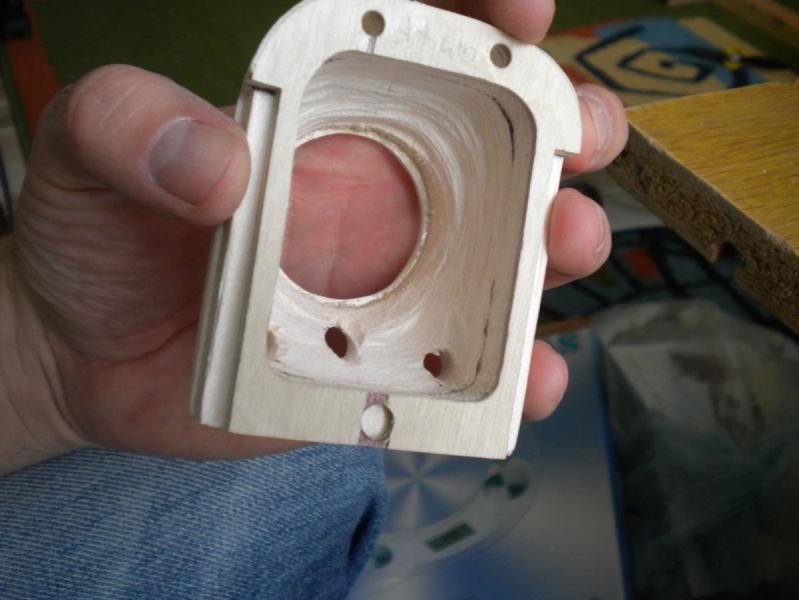

Od środka maska jest wydrążona

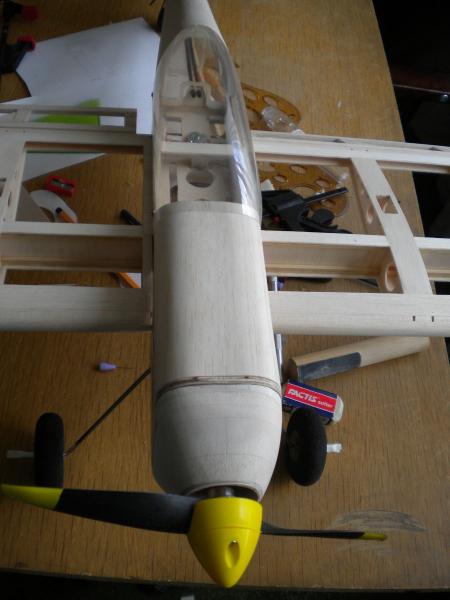

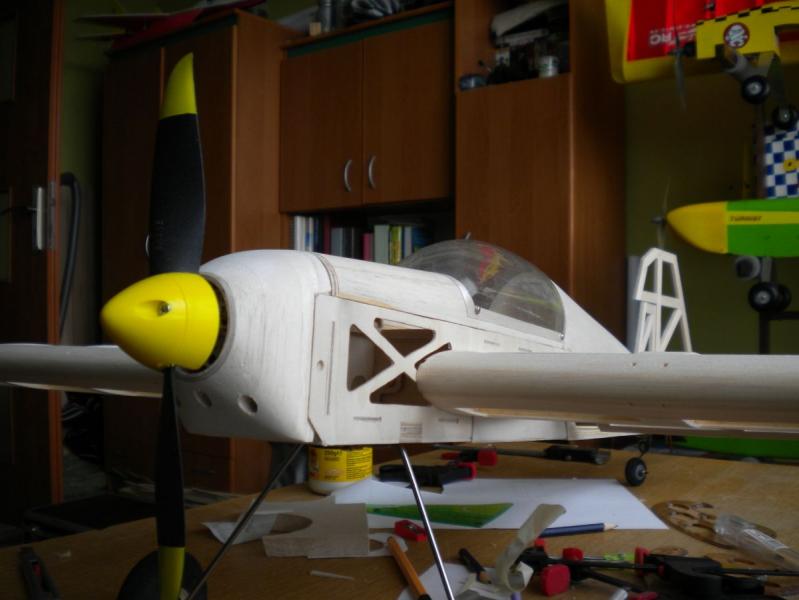

a tak wygląda to na modelu ... śmigło jest 8 " ale do celowo ma być 10" jest wsadzone tylko tak do zdjęcia bo kołpak musi troszeczkę zostać przerobiony żeby zmieściło się w nim śmigło 10x5










CDN

Odnośnik do komentarza
Udostępnij na innych stronach

Piękna robota Przemo. A pomyśl może o przyklejeniu owiewki zamiast montowaniu na śruby i oklejeniu jej krawędzi jak np: w Mini Katanie






Kołpaki też ładnie wyglądają i nie są drogie http://www.nastik.pl...38mm-p-666.html Montaż dziecinnie prosty a jaki efekt!



No kolego to nie mini katanka PA tylko moja Katana X-lite 1,4m a całe zdjęcie jest tu http://pfmrc.eu/inde...t/page__st__300 . Nie chodzi mi o wykorzystanie zdjęcia tylko o wprowadzanie w błąd innych. Samo wycięcie fragmentu zdjęcia i zmiana jego nazwy nie zmienia tego faktu.



Tak na marginesie to dopiszę że kabina przyklejona była do kadłuba na taśmę klejącą bo nie zdążyłem zrobić mocowania na śrubki.

Samą kabinę przykleiłem do balsowej ramki na średni CA po uprzednim zmatowieniu powierzchni klejenia. Czarna folia nie mocuje kabiny do ramki a tylko zakrywa miejsce klejenia. Sama folia to z tego co pamiętam reklamowa Oracal

Odnośnik do komentarza
Udostępnij na innych stronach

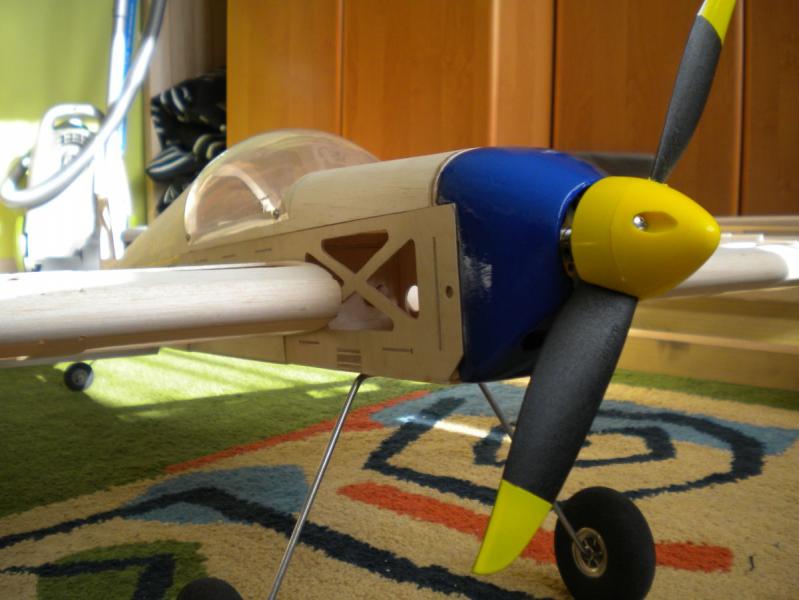

Maskę silnika uważam za skończoną :)


po malowaniu utyła do 11 g troszkę dużo ale zobaczymy finalnie jak wyjdzie wyważenie i wtedy będę kombinował jak by co :)



EDIT ...

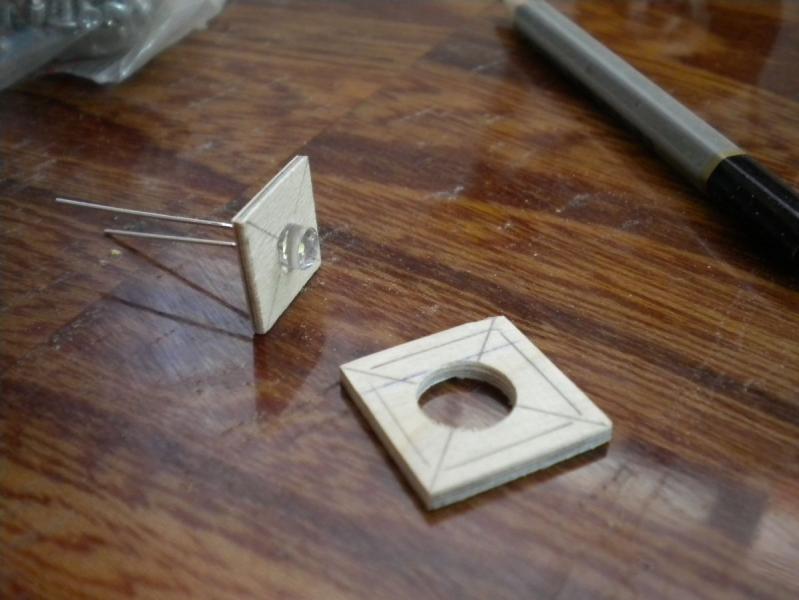

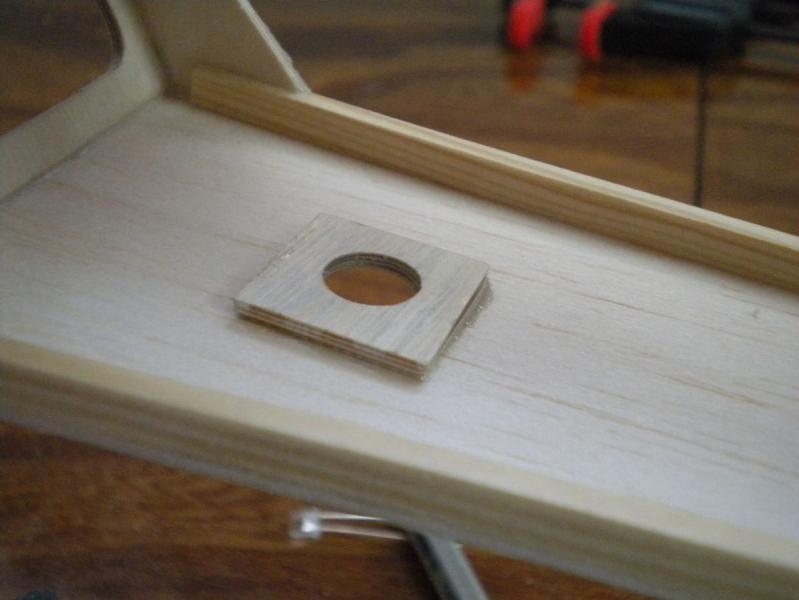

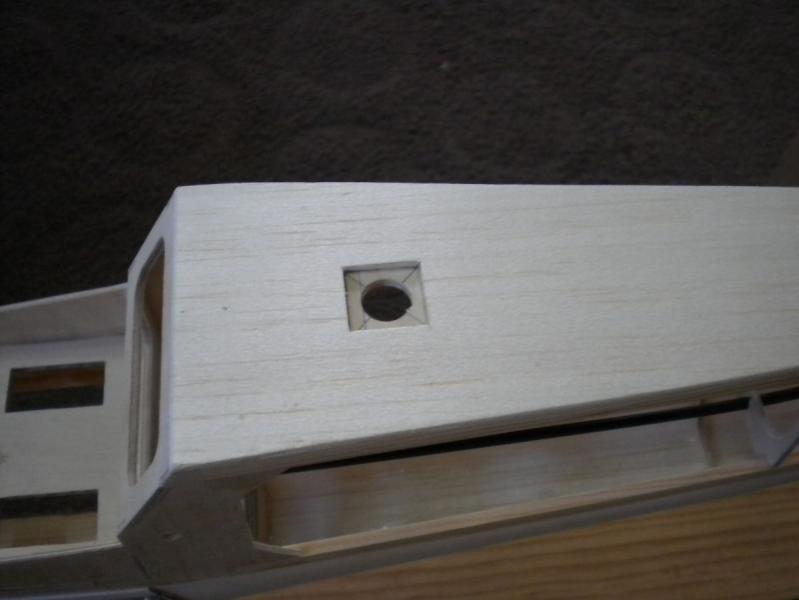

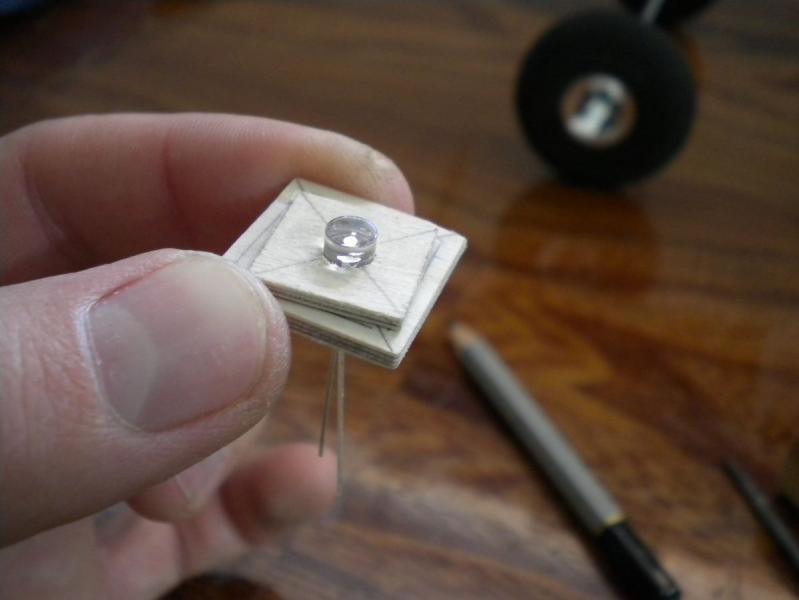

Podłubałem przy mocowaniu oświetlenia w kadłubie. Światło stroboskopowe będzie zamontowane od spodu kadłuba. Zrobiłem w ten sposób że w razie czego diodę będę mógł wyjąć i wymienić. Poszycie dolne kadłuba jest z balsy 1,5 mm więc kwadrat w którym jest mocowana dioda wyciąłem ze sklejki 1,5 mm i ciut większy kwadrat ze sklejki 2 mm, który został wklejony w kadłub.

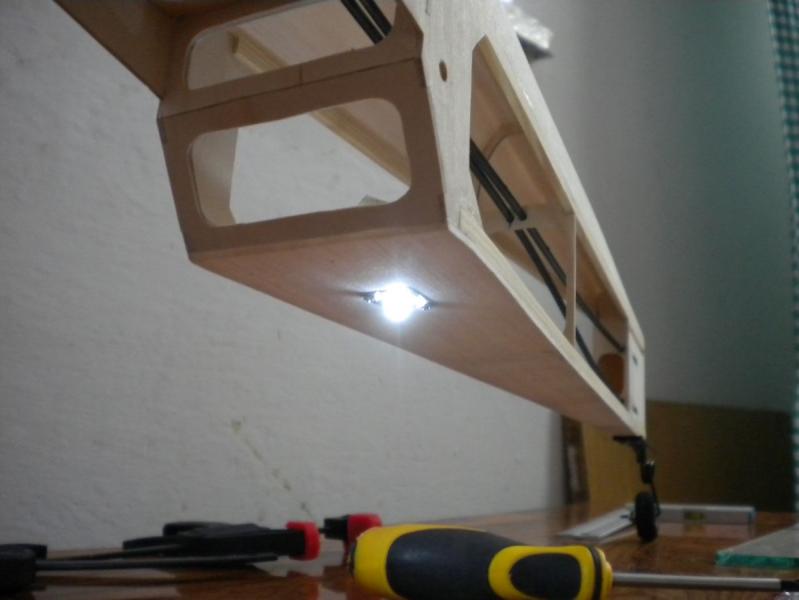

i próba

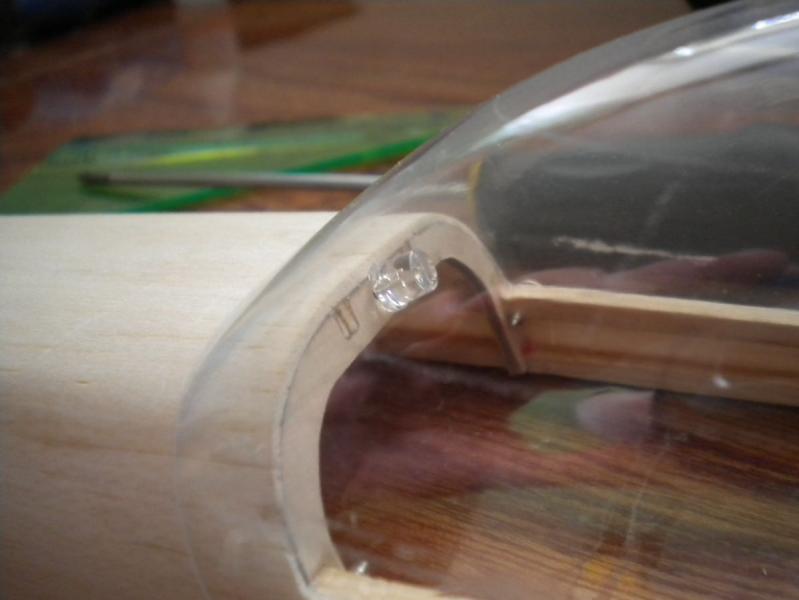

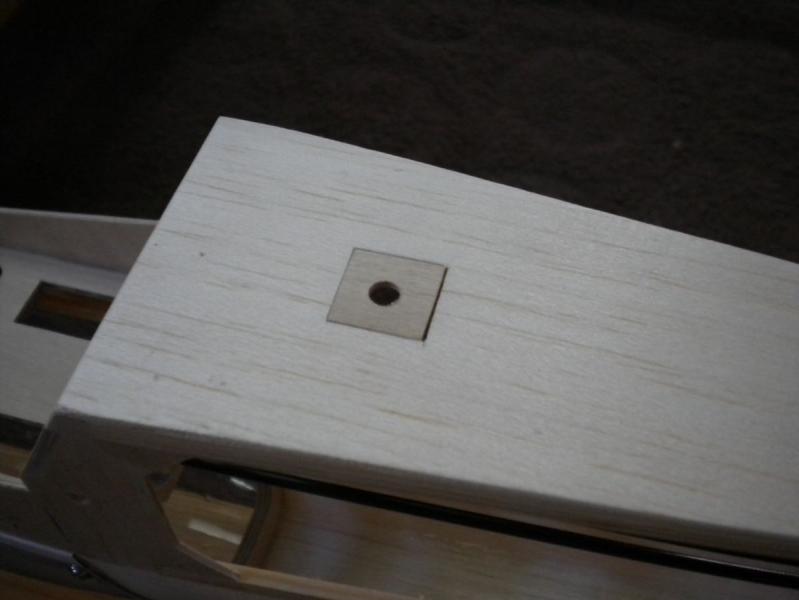

Światło mrugające czy tam migające miałem montować na samym grzbiecie tuż za kabiną ale postanowiłem zamontować w kabinie ... miało być czerwone ale zielone bardziej przypadło mi do gustu :) tutaj montaż diody był mniej pracochłonny ;)

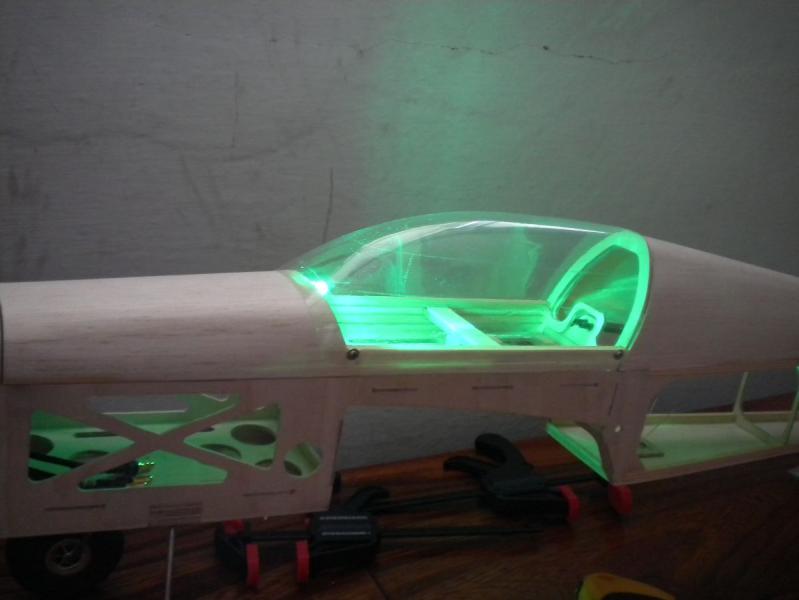

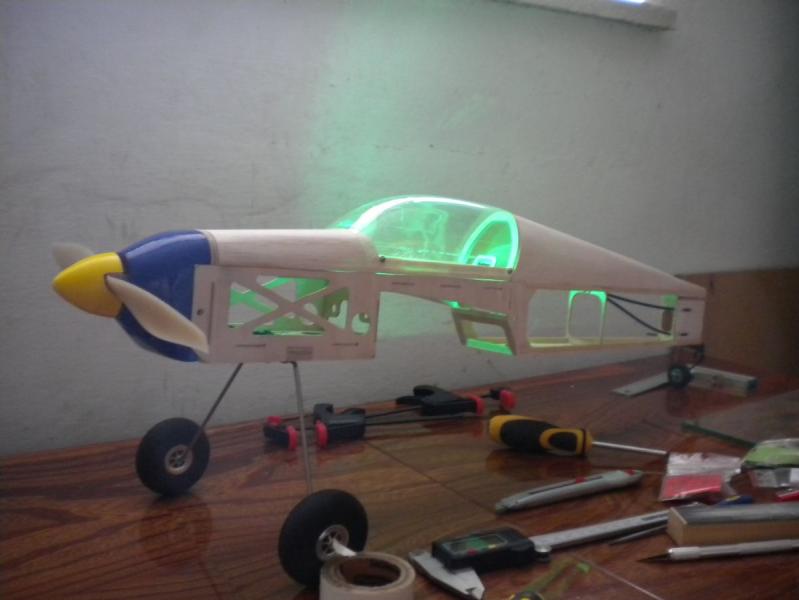

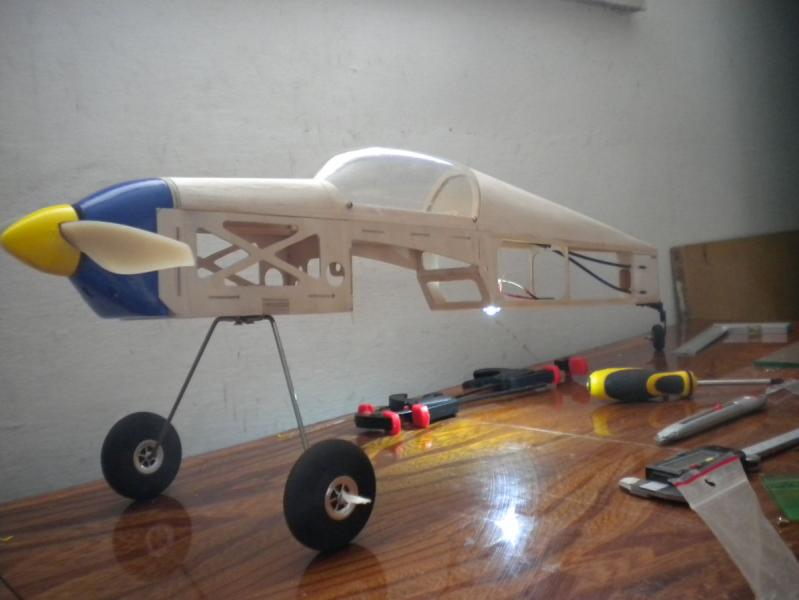

i próba ... sądzę że to ładnie rozświetli kabinkę ;)







CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

No kolego to nie mini katanka PA tylko moja Katana X-lite 1,4m a całe zdjęcie jest tu http://pfmrc.eu/inde...t/page__st__300 . Nie chodzi mi o wykorzystanie zdjęcia tylko o wprowadzanie w błąd innych. Samo wycięcie fragmentu zdjęcia i zmiana jego nazwy nie zmienia tego faktu.



Tak to prawda to fragment zdjęcia modelu Katana X-lite 1,4m Pana Sławka. Przepraszam za użycie fotki bez wiedzy i zgody autora.



A kabinka w Mini Katanie (mojej) wygląda tak




Przemo podaj linka do tylnego koła jakie użyłeś przy budowie modelu.

Odnośnik do komentarza
Udostępnij na innych stronach

Przemo podaj linka do tylnego koła jakie użyłeś przy budowie modelu.



http://abc-rc.pl/p/59/1921/podwozie-mocowanie-kolka-ogonowego-d28-30-zestaw-ii-podwozia-i-akcesoria-akcesoria-modelarskie-drobnica.html

Do wszystkich moich modeli kupuje właśnie ten zestaw :) tani i bardzo dobry

Odnośnik do komentarza
Udostępnij na innych stronach

Dzisiaj wszystko poszło na wagę i Energy z całymi klamotami waży jakieś 750 g (pakiet 3s 2200) ... ciekawe ile przytyje po oklejeniu. Czyli sądzę że w 800 g się powinienem zmieścić ewentualnie coś przekroczę ale delikatnie ;)

Zrobiłem prowizoryczny pomiar ciągu silnika iBM 2208-14, 1100 kv, 313 W ze śmigłem Tower Pro 10x5

Stanowisko pomiarowe

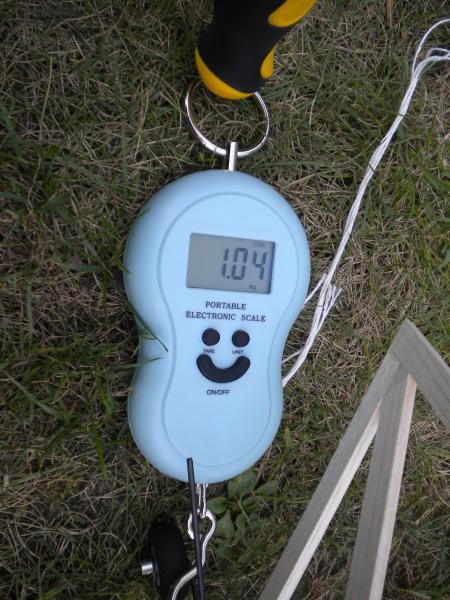

i wynik który mnie zadowala :)




CDN ...
