"EDF" 125mm - czyli homemade :)

[sławek]

Oświetlenie hmmm - tak ,aż się prosi ale nie wszystko na raz niech wpierw poleci a potem pomyśle.

Wytłoczka kabiny jest z F-16 akurat została z zapasu po zestawie z projektu dla Marka.

SC jest mniej więcej w połowie miedzy kanardami a wlotem do napędu .



Wiem o co ci chodzi Marek : takie płynne przejście z kadłuba we wlot -myślałem o tym ale napęd ma troszkę zmniejszoną wydajność przez przycięcie śmigieł więc wolałem zachować czysty wlot . nawet miałem pomysł by wlot na spodzie przeciągnąć do przodu ale zdecydowałem się jednak na styl "silnika z jumbojeta" więc mam taka beczułkę między statecznikami bez fikuśnego wlotu

[sławek]



Zamiast kończyć mechanizacje nie mogłem się oprzeć pokusie rozpoczęcia malowania -niestety improwizacja się zemściła-wyszło za bardzo retro postaram się poprawić ale wiele nie zdziałam.

[polpakpol]

Super model, mi się podoba jestem bardzo ciekaw czy i jak to lata, trzymam kciuki !!

[jakiglawstogusiana]

Ciekawy projekt

[sławek]

Wiosna za oknem (mamy styczeń) model w prawdzie nie gotowy ale do lotu się nadawał więc.... miękkie nogi i lecim

http://www.youtube.com/watch?v=JwERBa7LrPs&feature=youtu.be

Mam nadzieje że link się dobrze "osadził "

Lądowanie troszkę nie wyszło ale jedyna strata było odklejenie się napędu ale on sam zdał egzamin mocarzem nie jest ale przy tak uciętych śmigłach i silniku z tylko 1600KV jest lepiej niż się spodziewałem.

[sauberx009]

Świetnie lata gratuluje świetnego modelu. Natomiast albo nie ma albo przeoczyłem informacje ile ciągu statycznego daje ta turbina?

[robertus]

A oto i mój film z oblotu. Byłem widziałem osobiście, wygląda świetnie.

Napęd odkleił się bardzo ładnie, gdybyśmy mieli CA pod ręką to po chwili model mógłby znów latać.

[sławek]

Przeoczyłeś Michał dane "turbiny" były podane -statycznego wychodziło troszkę poniżej 500g , mógłbym wycisnąć troszkę więcej prędkości robiąc mniejszy wylot ale tak zostawiam jak jest .

Jedyne zmiany jakie wprowadzę to powiększenie lotek od strony kadłuba -chce poprawić reakcje na wysokość bo jest troszkę za słaba- czego efektem było takie lądowanie jakie widać na filmie mimo zaciągniętego drążka .

Sam lot był całkiem przyjemny ,profil się sprawdził aczkolwiek może to on zaburza powietrze na lotkach?..... nie są duże ale i nie małe ,skok wychyleń też wydaje się słuszny -zobaczymy jak wprowadzę zmiany w ich kształcie.

[modelarsko]

Czyli niecałe 500g ciągu przy ok 30A prądu ?

[jaciomp]

Jak na samoróbkę i nieprzewidywalny efekt to i tak nieźle .

[sławek]

Ciągnę  temat  "edfa" dalej , zmieniłem konfiguracje śmigieł   -usunąłem pierwsze zostawiając drugie z łopatami  o większym skoku i tu niespodzianka : spodziewałem się ewentualnie przyrostu prędkości a uzyskałem i prędkości i ciągu !! na pewno dodatkowo zmniejszył się pobór prądu.



zadowolony z testów pomyślałem  o budowie innego płatowca dla tego  napędu  :

Założenia- model ciut większy  ,

                 z napędem ulokowanym tradycyjnie dla edf wewnątrz krótkiego tunelu w kadłubie (mniejsze straty),

                 o ciekawej sylwetce.

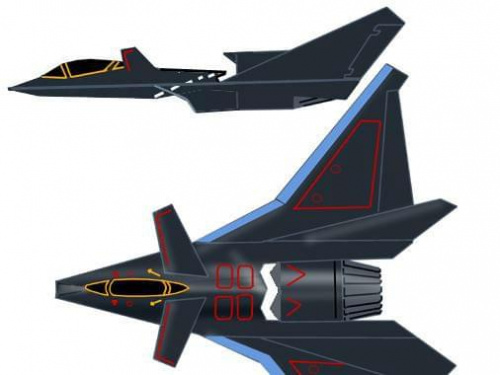

Trudno znaleźć samolot który był by  ciekawy mimo pękatego kadłuba wymuszonego dużą średnicą napędu , ale nawet nie szukałem -miałem  go na oku od dawna -TA 183  HUCKEBEIN





Planuje skrzydła z profilem CRD  plus małe zwichrzenie , sterowanie klasyczne -lotki i wysokość (bez kierunku)

Małe poprawki które muszę wprowadzić (możliwe że zepsuje odrobinę wygląd)  to spore powiększenie wlotu i troszkę wylotu.

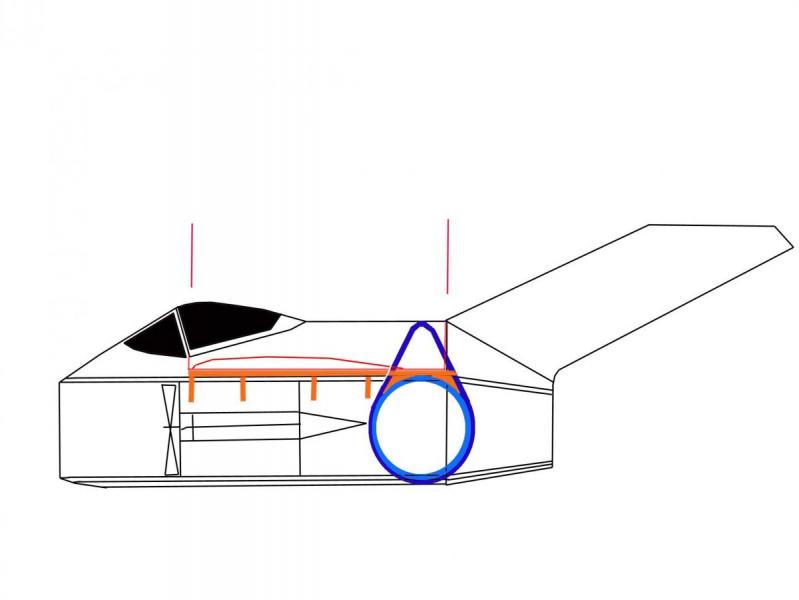

W załączniku idea konstrukcji .w sobotę ruszam z modelem .









[robertus]

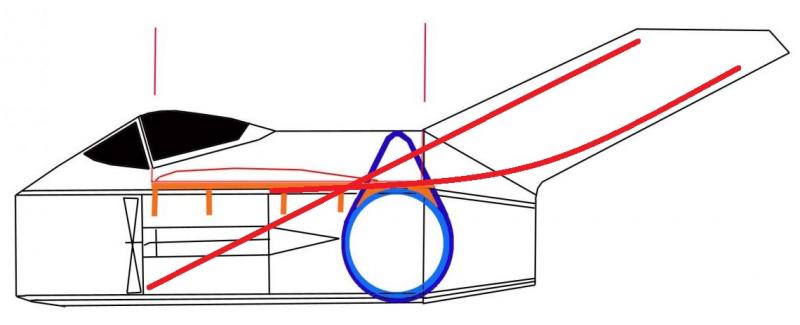

Najtrudniej to będzie usztywnić statecznik pionowy. Takie pomysły mam: wklejenie wygiętego 2,5mm pręcika węglowego, lub grubszą prostą rurkę. Do przytrzymania statecznika poziomego proponuję naciągi z żyłki, tak jak mam w migusiu.

[madrian]

Rakiety naprowadzane też będą?

Wtedy żadne ESA nie straszne...

[sławek]

Rakiety?     czemu nie- a może trafie w powietrzu na jakiegoś MAD-29  do zestrzelenia



Co do statecznika pionowego to miałem zamiar zamocować napęd bardziej w tyle i wykorzystać część statora jako element podparcia statecznika ale pakiet mogę do niego wkładać tylko w karku-w tym przedziale zaznaczonym pionowymi czerwonymi liniami, raczej był by problem z wyważeniem przy napędzie z tyłu  .



Możliwe ze zrobię mocniejsze wręgi karku - i tak będzie tam półka na mocowanie skrzydła i maneli (kolor pomarańczowy) i tę wręgę wykorzystam do sztywniejszego montażu stat.pion. , nie chciałbym zaburzać tunelu dodatkowymi elementami.

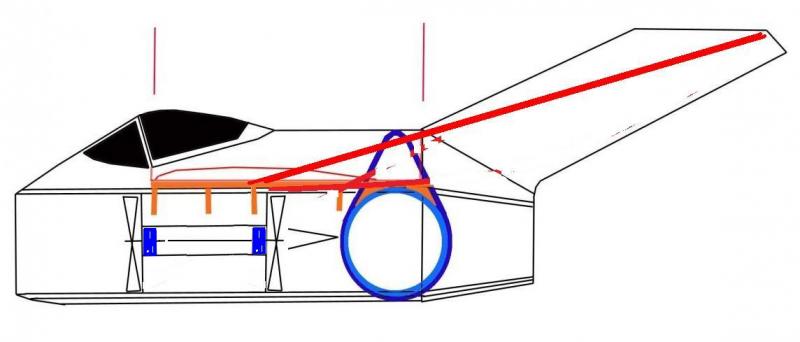

Ta czerwona prosta linia którą naszkicował Robert jako wzmocnienie- to może być warte przemyślenia.

[Bartek Piękoś]

Sławek, gratulacje. Kapitalny projekt. Zwłaszcza napęd własnej roboty.

Ależ masz lekkość i łatwość robienia takich rzeczy!

Podziwiam.

[stema]

Ciągnę  temat  "edfa" dalej , zmieniłem konfiguracje śmigieł   -usunąłem pierwsze zostawiając drugie z łopatami  o większym skoku i tu niespodzianka : spodziewałem się ewentualnie przyrostu prędkości a uzyskałem i prędkości i ciągu !! na pewno dodatkowo zmniejszył się pobór prądu.

Nie dziw się.

Twoje założenie było błędne.

Miało by sens w takim j/n układzie, z tym że pierwsze śmigło z mniejszym skokiem, a tylne z większym.

Może spróbujesz?



Teoretycznie śmigła przeciwbieżne powinny dać zwiększenie ciągu, ale to łatwo sprawdzić.

[sławek]

Tak -założenia chyba  były błędne  -działało by to lepiej  tylko w przypadku nie jednakowych obrotów różnych śmigieł co umożliwia dopiero zastosowanie dwóch napędów (silniki same by się przystosowały do różnej prędkości   w zależności od skoku śmigła na jednym kanale )

Ale to układ ciężki ,droższy i nie zależy mi na uzyskaniu jakiś extra osiągów - wystarczy że lata bez śmigła na wierzchu



Wracając do budowy :

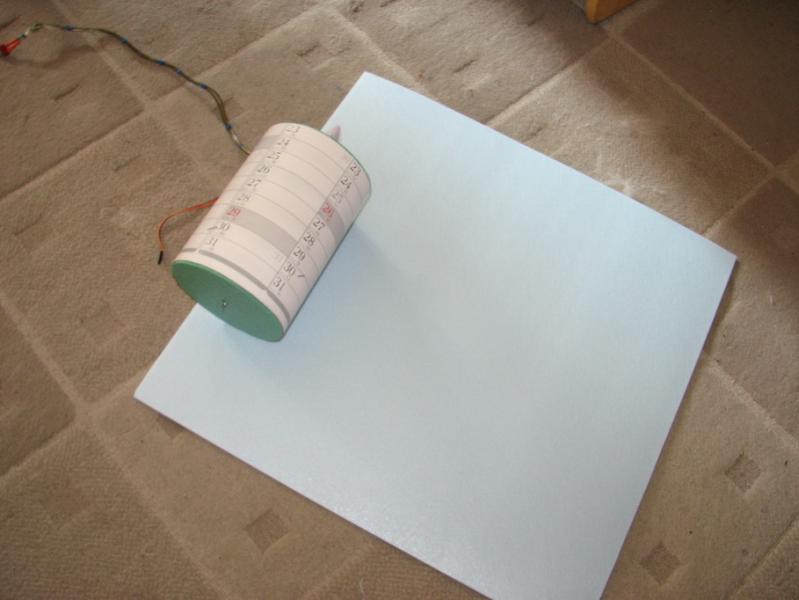

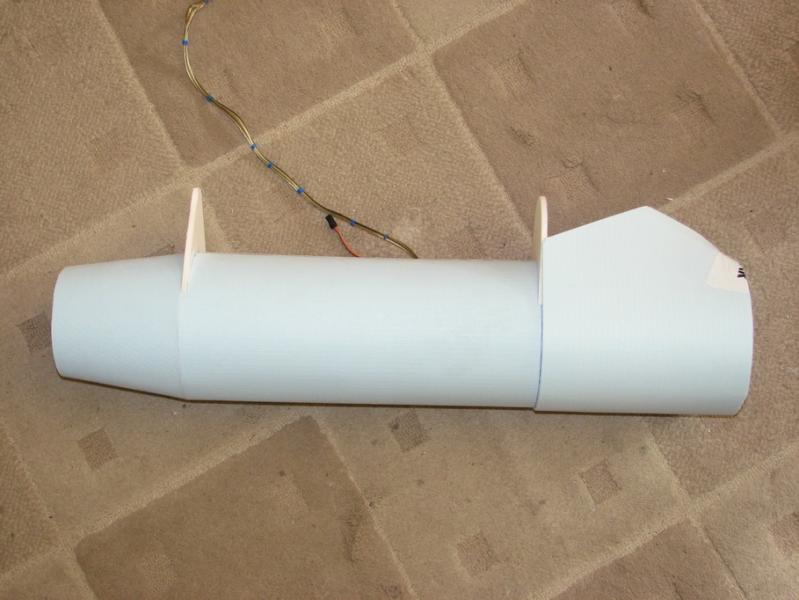

Rura kadłuba zwijana z podkładu 6mm  , bez wręg jest za miękka  więc by łopatki  nie rozrywały tunelu zrobiłem kartonowy pierścień/obudowę nasączoną CA dla uzyskania jako takiej sztywności ,

Na czas zwijania głównej rury dodatkowo włożyłem tymczasowe "wręgi" w napęd



Nad tym rulonem się namęczyłem najwięcej  ale reszt pójdzie już gładko





[sławek]

Statecznik pionowy -element który nie dawał mi troszkę spokoju -długi i ze statecznikiem poziomym na szczycie wymagał wykonania go możliwie lekkim i sztywnym.



Poszycie kadłuba i dodatkowe pół wręgi kadłuba usztywnią kadłub co dodatkowo wzmocni sztywność statecznika ale w tym momencie niema tragedii i jest już zaskakująco dobrze.

W sumie to przekładaniec-wewnątrz dwie płyty podkładu 6mm  -wyażurowane, i  z wycięta szczeliną na bowdeny

Wierzch do podkłady 3mm ze szczeliną na listewki 3x3  które tworzą jak by dźwigar.





[sławek]

Prace z doskoku- pomału ale do przodu



szczątkowe wręgi w części ogonowej -do podtrzymania poszycia i statecznika



Robi się dosyć spory.... jak była tylko rura nie czułem jeszcze wielkości ostatecznej ...

[robertus]

Faktycznie długi
