Junkers JU 52 w 3D

[Kropka]

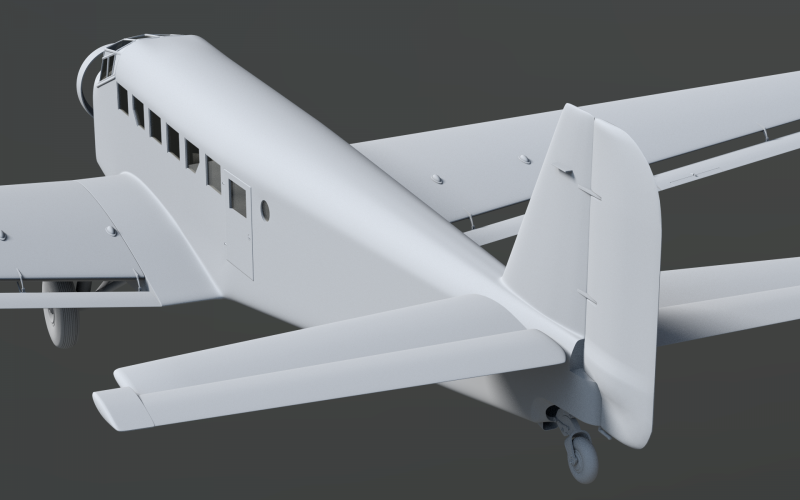

Zaczęłam nowy model. Tym razem, postanowiłam zamieszczać postępy prac, wystawiając model do bieżącej oceny.

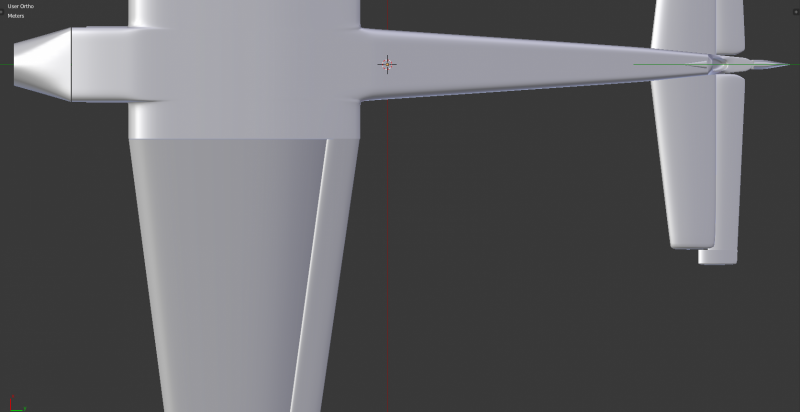

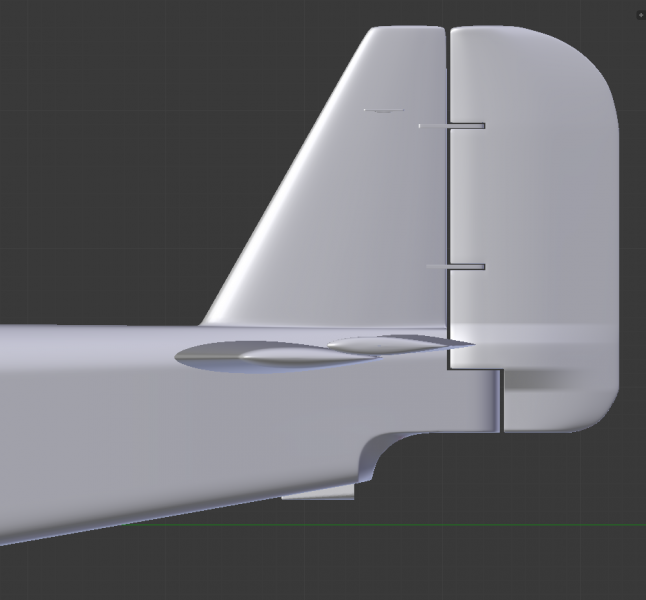

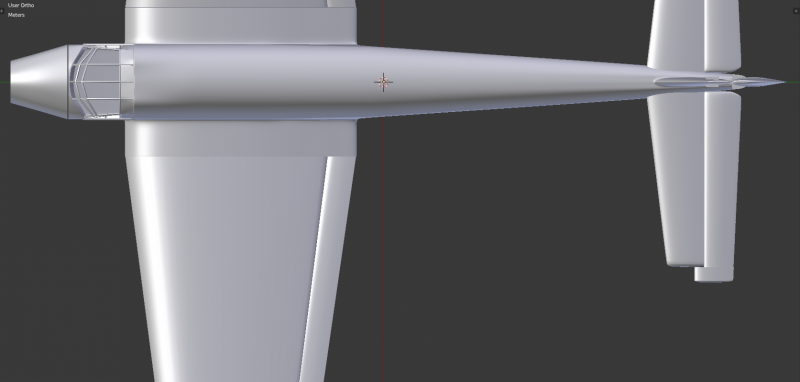

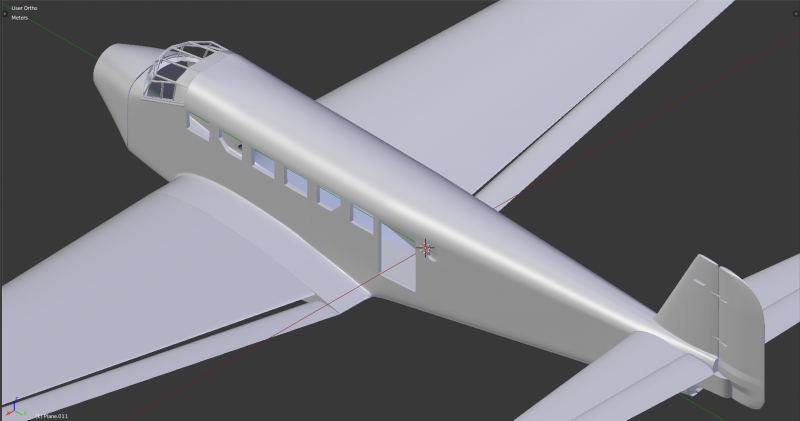

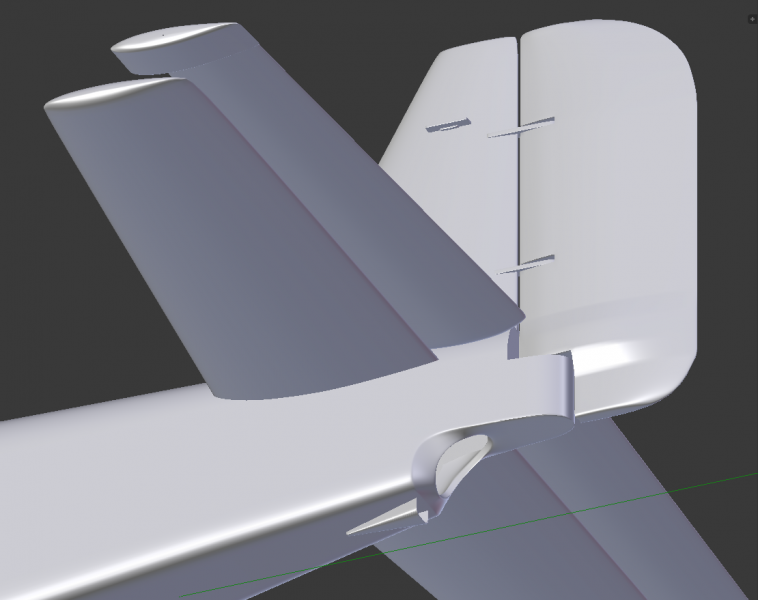

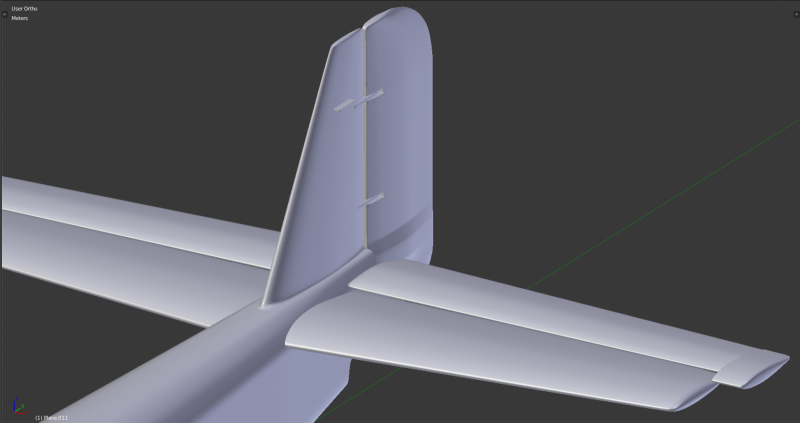

Póki co, najwięcej problemów sprawiły stery poziome. Zarówno te z tyłu, jak i przy skrzydle. Plany, jak to zwykle bywa, nie pomagały lecz zaciemniały temat. Bardzo pomocne w tym przypadku, okazało się natomiast wideo z montażu sześciometrowego Junkersa: https://www.youtube.com/watch?v=-IdmRqCD8zk

[Paweł Prauss]

Kropko kochana a co to są stery przy skrzydle?  Bo nie ogarniam swoim małym rozumkiem...

[Kropka]

Kropko kochana a co to są stery przy skrzydle?  Bo nie ogarniam swoim małym rozumkiem...

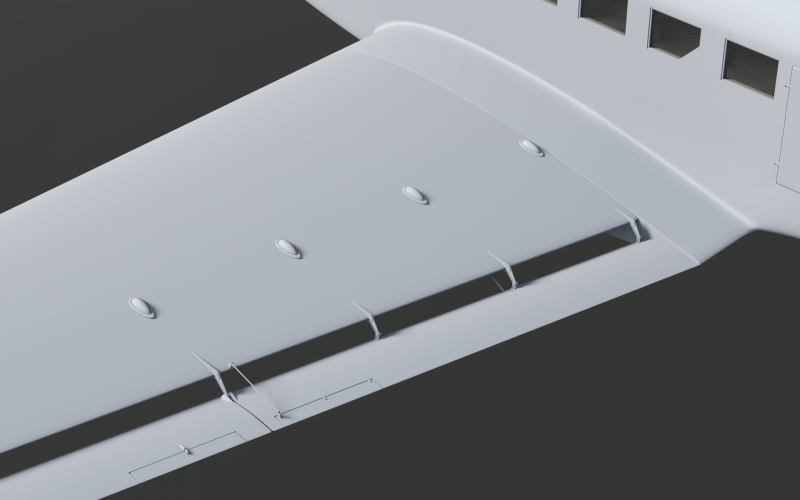

Pod skrzdłem, na całej jego długości, ciągnie się ten element. Klapy?

[Paweł Prauss]

Mogą to być i klapy i lotki i pewnie są....A jak tam postępy prac o których wspomniałaś?

[Kropka]

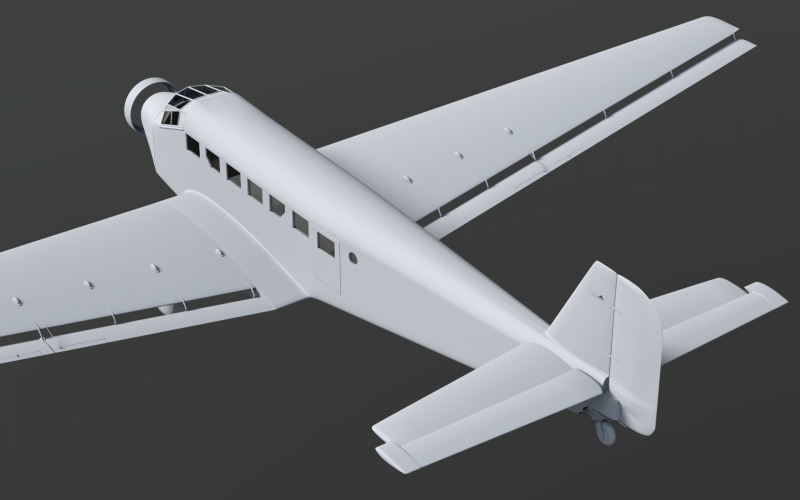

Stan na 2015.07.11

[Paweł Prauss]

Aha Twoje modele są wirtualne, czyli tak na prawdę ich nie ma...ale w dobie wszechobecnej cyfryzacji może się komu to do czego przyda....po mojemu brakuje jej (Ciotce Ju) jeszcze co najmniej 2 silników i podziału lotki-klapy, ale ja to laikiem w tym temacie jestem, są lepsi specjaliści od makiet na tym forum...pozdrawiam

[Vesla]

Pracy jeszcze wiele, aż mnie ciekawi jak sobie poradzisz z poszyciem samolotu.

Zasiadam i kibicuję.

BTW z ciekawości zapytam, jakiego programu używasz?

[Paweł Prauss]

No co się obrażasz, przecież prawdę napisałem. Powiedz jeszcze proszę jaką wersję odwzorowujesz czy ma to być Ju52/1m (pierwszy niezbyt udany jednosilnikowiec) czy Ju52/3m (dopracowany trzysilnikowiec zdecydowanie bardziej popularny)? Bo jeśli o ten drugi chodzi to w Muzeum Lotnictwa w Krakowie stoi AMIOT AAC.1 Toucan (tożsamy z Ju 52/3m g14e) wyprodukowany przez Niemców w czasie II wojny światowej we Francji. Budowałem kiedyś uwięziową sylwetkę Zlina 526 AFS (wybór padł na ten samolocik bo akurat oryginał stał w pobliskim aeroklubie) i nie wyobrażam sobie realizacji tego typu zadania bez pomacania oryginału - niestety budowy nie ukończyłem choć była mocno zaawansowana, w zasadzie trzeba było model tylko pomalować, ale poszedł był do ludzi za śmieszne pieniądze i przepadł w otchłani historii, cóż błędy młodości. Daleko nie masz więc fotoaparat w dłoń i podjedź sobie do Krakowa, a na pewno nie pożałujesz.

[Kropka]

Dzięki za kibicowanie. Na poszycie mam pomysł, acz także jestem ciekawa, co z tego wyniknie.

Modele wykonuję w Blenderze.



Dziękuję za informację o JU 52/3m w Krakowie. Właśnie taki model wykonuję.

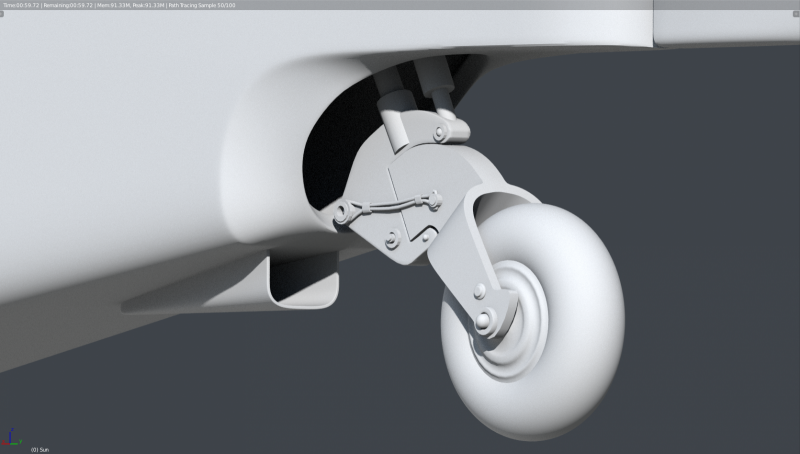

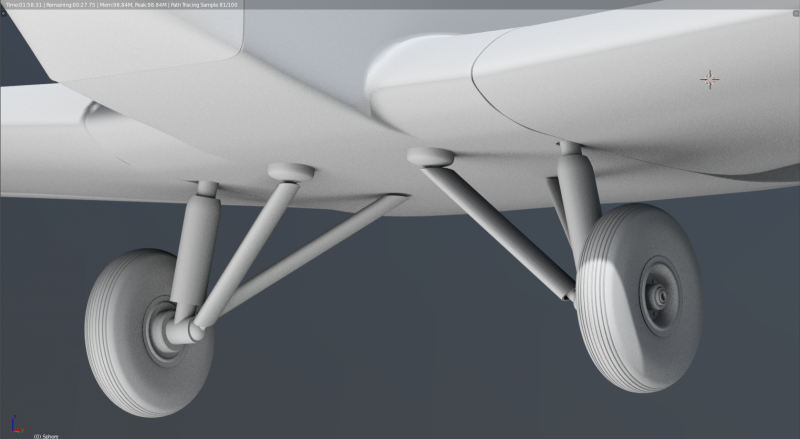

Załączam aktualizację stanu modelu -- doszło podwozie. Biorąc pod uwagę, że tylne koło się nie chowa, zdziwiła mnie hudraulika, która wygląda na dość rozbudowaną. Trzeba będzie rozpacować, jak ona działa.

Zapraszam do uwag.

[young]

http://www.turbosquid.com/3d-models/3d-model-junkers-ju-52/737330



Może się przyda

[dukeroger]

przylaczam sie do grona kibicujacych

[Vesla]

Tylne koło posiada amortyzator hydrauliczny. Dlatego jest to tak rozbudowane.

[Kropka]

Dzięki za cenną informację

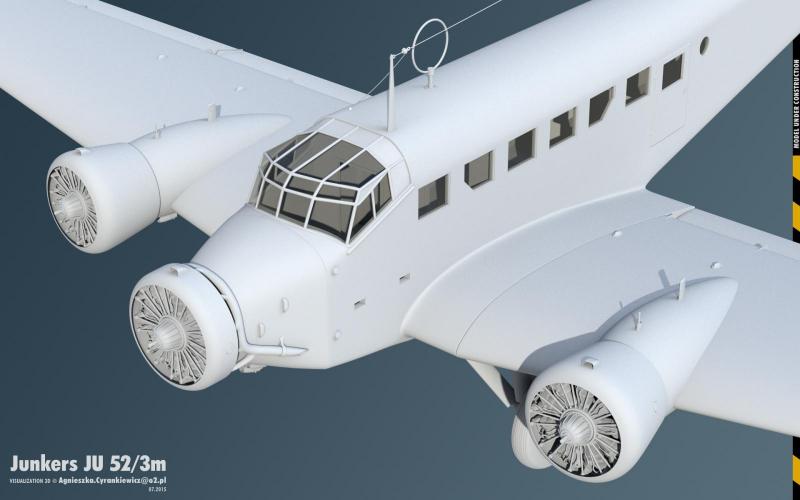

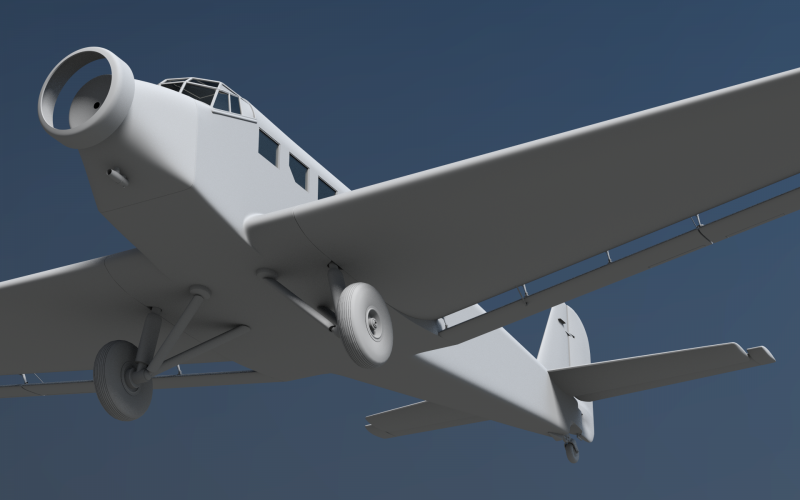

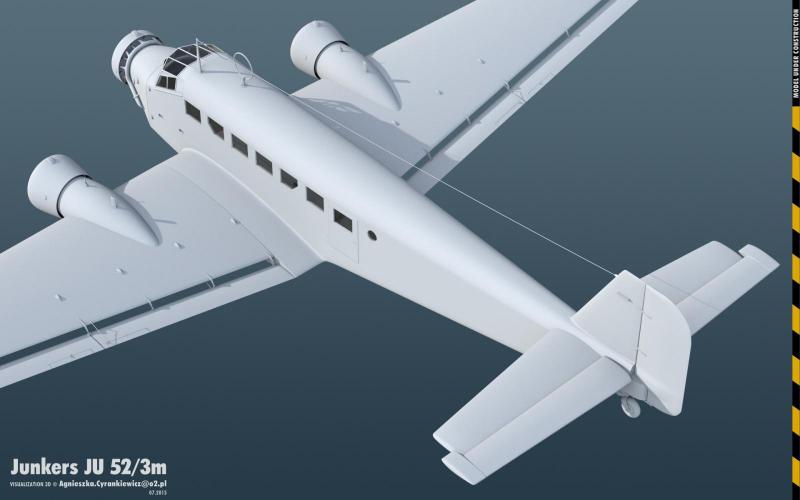

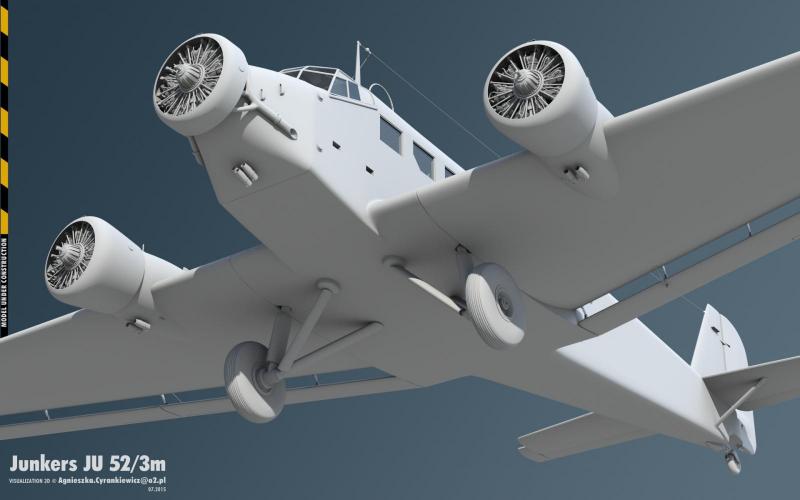

Załączam aktualizację na dzień 2015.07.20. Wydaje mi się, że z większych elementów zewnętrznych, pozostały tylko silniki. Zapraszam do uwag.

[idfx]

Kropko kochana a co to są stery przy skrzydle?  Bo nie ogarniam swoim małym rozumkiem...



Pawle kochany a czy lotki to nie powierzchnie sterowe ?



https://pl.wikipedia.org/wiki/Powierzchnie_sterowe



Teraz dywagujmy czy powierzchnie sterowe to stery  Jakby nie patrzeć to coś jednak sterują ..

[Vesla]

Cioteczka Ju zaczyna wyglądać świetnie. Czas na silniki.

Planujesz wyposażenie wnętrza?

[Kropka]

Co do wnętrza, to kokpit chciałabym wykonać. No ale wolę nie wybiegać zbytnio w deklaracjach.

[Kropka]

Zapoznając się ze zdjęciami, widać że w latach 40. JU52 miał śmigła z dwiema łopatami. Obecnie, pojawiają się modele z trzema (i być może także z innym silnikiem). Poszukuję przekrojów/rzutów śmigła do Ju 52. Może ktoś z Was, jest w stanie podsunąć pomysł, doradzić jakieś przekroje? Generalnie, jest to moja powtarzająca się bolączka -- przy planach samolotów nie ma przekrojów śmigieł.

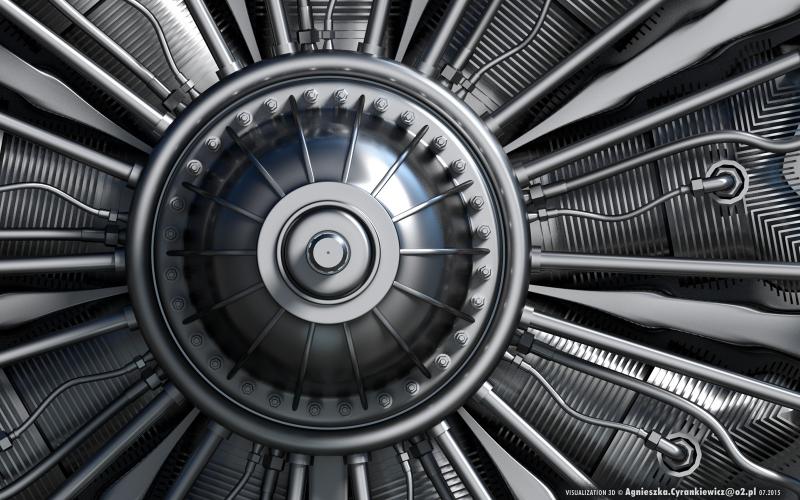

Załączam abstrakcję, która wyszła podczas pracy nad silnikiem Pratt & Whtiney "Hornet A".

[dukeroger]

ladne, trafilo na desktop... przypomij mi sie na priva to poszukam ci troche materialow o tym samolocie, tylko na domowych dyskach leza



na poczatek 3 wlasne fotki z muzeum w Oslo:





smigla to zawsze za silnikami ida, zwiekszyli silnik, smiglo musialo by byc za duze zeby odebrac moc wiec pojawily sie 3 platowe (pod koniec wojny i na najwiekszych maszych innych producentow pojawily sie 4 platowe)

[Kropka]

Dzięki za PDFa, przyda się do malowania.

Poniżej niedzielna aktualizacja. Model zapewne rozpączkuje się na dwa -- jeden z czasów wojny, drugi jako współczesny, pasażerski.

[Tomek]

Jak na golasa bez textur, zaczyna się świetnie prezentować.

Stale tu zaglądam i czekam na kolejne etapy prac.

Kiedyś sam bawiłem się w tworzenie modeli samolotów i samochodów 3D i wiem ile pracy to wymaga.

Tym większy szacunek za Twoją pracę . !
