Opublikowano

podłoga zrobina, to zaczynam wyposażenie wnętrza, na początku zająłem się prawą stroną, a tak to wchodzi post-15056-0-79772800-1572464216_thumb.jpg

w malowaniu jest jeszcze dźwignia do wypuszczania podwozia






następnym elementem będą te wszystkie rurki itd.

  • Lubię to 2
Opublikowano

Super to wszystko wygląda. Dla urealnienia można by pomalować przestrzenie między tymi sprzętami na dole kabiny na ciemno - to pewnie nie było by zbyt uciążliwe po tych wszystkich skomplikowanych rzeczach które już zrobiłeś. Spitfire nie miał podłogi kabiny jako takiej - rozumianej jako płaska powierzchnia. Pod orczykiem, siedzeniem i w ogóle na spodzie kabiny nie było nic poza mocowaniami, przewodami itp, każdy paproch który spadł leciał na spód kadłuba.


Opublikowano

Super to wszystko wygląda. Dla urealnienia można by pomalować przestrzenie między tymi sprzętami na dole kabiny na ciemno - to pewnie nie było by zbyt uciążliwe po tych wszystkich skomplikowanych rzeczach które już zrobiłeś. Spitfire nie miał podłogi kabiny jako takiej - rozumianej jako płaska powierzchnia. Pod orczykiem, siedzeniem i w ogóle na spodzie kabiny nie było nic poza mocowaniami, przewodami itp, każdy paproch który spadł leciał na spód kadłuba.

Dziękuję, spróbuję uzyskać taką głębię ciemniejszym kolorem, niestety musiałem dać trochę wcześniej podłogę z racji na wyposażenie już te modelarskie potrzebne do lotu mój kokpit nie będzie taki 1;1 skalowy, ale chcę żeby sprawiał jak najlepsze wrażenie.

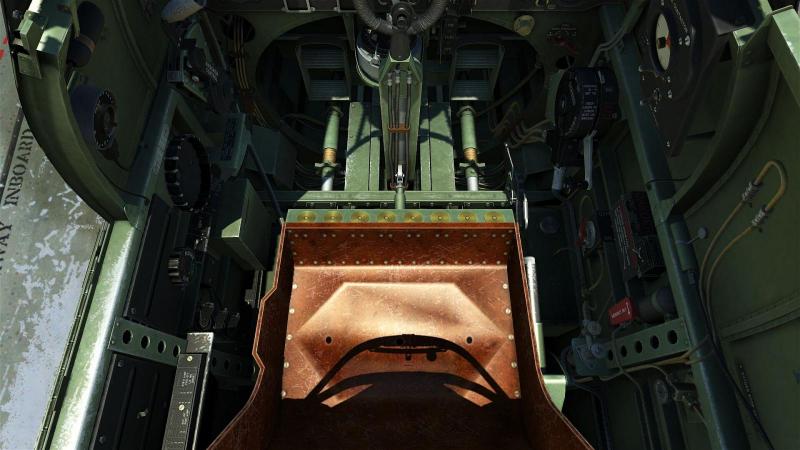

Myślałem, że zdjęcie w poście #166 to prawdziwy kokpit.

:)



Dziękuję takie słowa bardzo mnie motywują :D

Opublikowano

Wkleiłem kilka przewodów czyli druciki je imitujące, oraz dźwignię do wypuszczania podwozia, próbowałem również coś z tą podłogą






jeszcze poprawię trochę kolorystycznie te podłużne belki bo kolor trochę się słabo zgrywa, ale mniej więcej tak to razem zaczyna wyglądać




Opublikowano

W chwili przerwy od dłubaniny w kabinie zamontowałem wlew na paliwo, w miejscu gdzie było to w oryginalnym, zrobiłem też takie zagłębienie, w prawdziwym samolocie było ono spowodowane tym, że pod poszyciem zamontowany był zbiornik paliwa i korek wlewu był bezpośrednio na nim a nie na poszyciu samolotu.

post-15056-0-06428700-1573475683_thumb.jpgpost-15056-0-95333500-1573475756_thumb.jpgpost-15056-0-27967200-1573475829_thumb.jpgpost-15056-0-52454400-1573475879_thumb.jpgpost-15056-0-96020700-1573475929_thumb.jpg

  • Lubię to 1
Opublikowano

No i dobrze. Ciemne robi swoje. Piloci Spitów wspominali podobno to że jak coś zgubili w kabinie to mogło do nich wrócić podczas zawieszonej pętli - inaczej wydobyć było trudno :)

Gdybyś potrzebował jakieś szczegóły jeszcze albo ktoś inny to jest instrukcja od dziewiątki szczegółowa na podstawie oryginalnych manuali:

https://steamcdn-a.a...df?t=1509665976

wielkie dzięki za instrukcję, w wolnych chwilach będę zgłębiał :)

Opublikowano

Zamontowałem taką blokadę kabiny na wkręcaną śrubę, śruba wkrecana jest za kabiną po domknięciu, od przodu przesuwana owiewka wchodzi pod tą nie przesueaną cześć owiewki, więc teoretycznie wiatr nie ma za bardzo szans tego tam podłapać,sprawdzę jeszcze to rozwiązane przy odpalaniu kontrolnym silnika, żeby w locie nie postanowiła odmaszerować od kadłuba post-15056-0-88914600-1573821232_thumb.jpg

Opublikowano

Prace nad prawą stroną kokpitu zbliżają się do końca, widoczne na zdjęciach w trakcie powstawania rzeczy to przełącznik do systemu odmrażania szyb


oraz pompa systemu odmrażania


oraz te dwa elementy po całkowitym pomalowaniu i zamontowaniu z orurowaniem w kabinie.


Opublikowano

Lewa strona nie jest aż tak bogata we wszelkiego typu rurki i kable jak prawa więc w jeden wieczór większość wyposazenia wkleiłem na miejsce, czarna prostokatna skrzynka to przełącznik kanałów radia, na lewo od tej skrzynki jest lampka do oświetlenia kokpitu, poniżej tej lampki znajduje się wskaźnik kamery, duże czarne koło to trymer steru wysokości a na prawo od niego znajduje się dźwignia sterowania silnikiem i skokiem smigła, dźwignia widoczna przy fotelu pilota sluzyła do sterowania klapami chłodnicy

postaram się następnym razem o lepsze zdjęcie bo to było już na szybko robione


  • Lubię to 1
  • 3 tygodnie później...
Opublikowano

Prac nad kabiną ciąg dalszy, zabrałem się za tylną cześć, gdzie znajdują się butle z tlenem. Postanowiłem wykonać je z kółka balsowego, żeby nie było za ciężko.



Na początku dociąłem kołek na odpowiednią długość i nadałem mu kształt papierem sciernym DSC_1662.thumb.JPG.7edbc70fdf0fb39e688db7f700c1d4af.JPGDSC_1663.thumb.JPG.77f337c61242b1df299b987eb4f66ec0.JPG



Następnie przeszedł wieloetapowe szlifowanie i szpachlowanie, aż do odpowiedniej gladkościDSC_1670.thumb.JPG.709f5096f4daa78731e25dde1933f574.JPG



Wikolem dodałem imitacje spawów na butli i całość pomalowałem, dwie butle na srebrno jedna mniejsza na czarno DSC_1776.thumb.JPG.6a32b155d5a48c8a2f1d03789cfbe4f0.JPG





  • 2 tygodnie później...
Opublikowano

Kolejną rzeczą jaką wykonałem był montaż anteny. Zakupiłem ją gotową jako wydrukowane 3D elementy, na początku zająłem się wyrównywaniem

powierzchni DSC_1623.thumb.JPG.125d0b1c465cc630379f391868340070.JPG








Następnie pomalowałem na kolor zielony






po pomalowaniu zorientowałem się że kolor ma być szary, nie zielony, więc nie pozostało mi nic innego jak przemalować ją na szaro









teraz pozostało mi ją zamontować na kadłubie, więc wyznaczyłem sobie miejsce gdzie powinna być, wyciąłem odpowiedniej wielkości otwór i wkleiłem podstawę.












Plusem takiej a nie innej konstrukcji tej anteny jest to, że zmniejsza się ryzyko jej ułamania, bo zakładam ją na loty, a do transportu jest łatwo zdejmowalna.

×
×
