Witam serdecznie szanownych forumowiczów - modelarzy :).

Jestem tu nowym - raczkującym na forum. Przyglądając się tym wszystkim cudeńkom tworzonym przez kolegów modelarzy ośmieliłem się również przedstawić mój nowy projekt nazwany przeze mnie ,,SZYBOLOT'', który ma łączyć cechy samolotu i motoszybowca z przewagą na to drugie. Ma mi głównie posłużyć do nauki latania z zastosowaniem klap i lotek. Zbudowałem sporo modeli latających, jednak głównie w klasie modeli ,,Parkflyer'' - chociaż trafiały się i większe (ponad 3m). Od razu piszę o ew. uwagi odnośnie właściwego umieszczenia tego postu - ,,dopiero raczkuję na forum,,. Model powstaje na bazie planów modelu ,,MONARCH 05'' dostępnych w internecie. Ale z oryginalnych planów pozostał tak naprawdę tylko kształt. Rozpiętość została zwiększona do 200cm. Również cała konstrukcja włącznie z użytymi materiałami została zmieniona. Z uwagi na to, że mam zapasy sklejki gospodarczej (meblowej) gr. ok.2,6mm, to model chcę wykonać z wykorzystaniem tych materiałów. Profil płata SD7037, klapy oraz lotki, kierunek, wysokość, obroty silnika - napęd elektryczny. Model zacząłem kreślić zimą i w tym też czasie powstały pierwsze elementy. Jako, że kiedyś popełniłem własny ploter frezujący, to elementy staram się wycinać na tej maszynie. Projekt powstaje w Corelu - oczywiście legalnym. Elementy wewnętrznej części kadłuba widoczne na zdjęciach spasowane na razie na ,,sucho'' bez kleju. Wręgi wykonane ze sklejki mod. 2mm i 3mm. Na początek kilka zdjęć wewnętrznych elementów kadłuba. Wszelkie uwagi mile widziane.

Pozdrawiam - Grzegorz :).




















Opublikowano

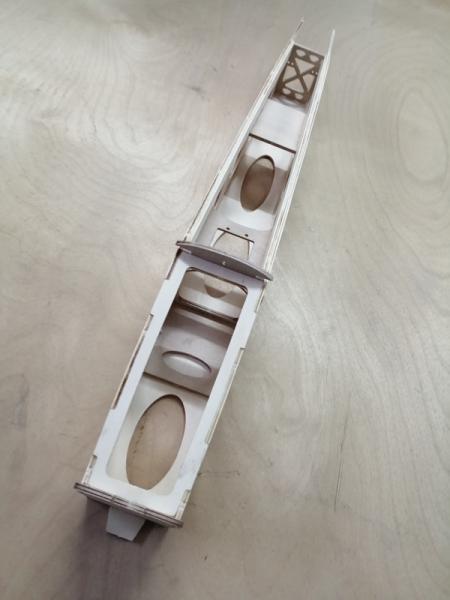

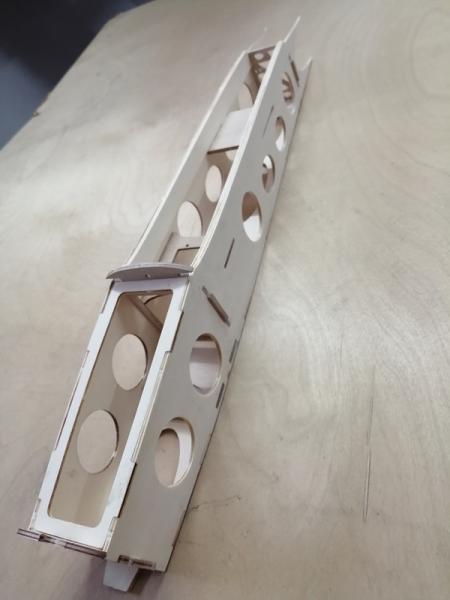

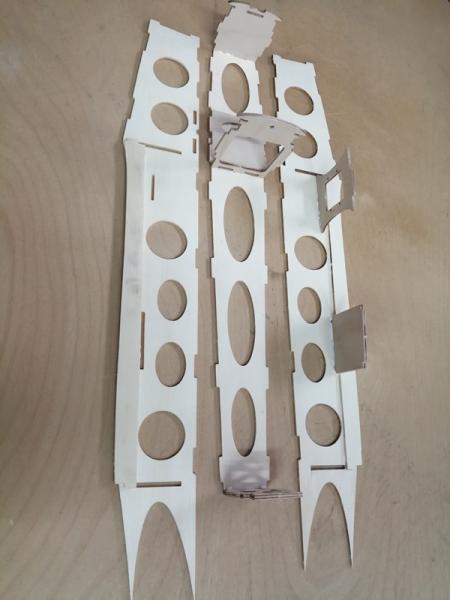

  Po złożeniu i sklejeniu wewnętrznej wzmacniającej części kadłuba przyszedł czas na sklejenie kadłuba w całość. Wszystkie zewnętrzne elementy kadłuba wykonane są ze sklejki gosp. gr.2,6mm. W środku wklejone z zapasami bowdeny do SK I SW. Wręgi tylnej części kadłuba ze sklejki 2,6mm. Elementy zewnętrzne kadłuba pasowane są w wypustach wręg. Całość klejona klejem ,,PATTEX WOOD,,. Z tyłu kadłuba do spasowania założony demontowalny statecznik pionowy.












  • Lubię to 2
Opublikowano

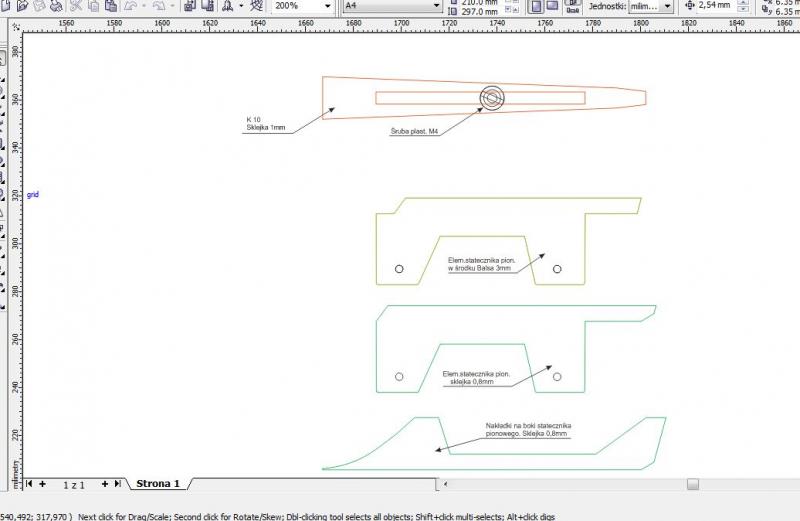

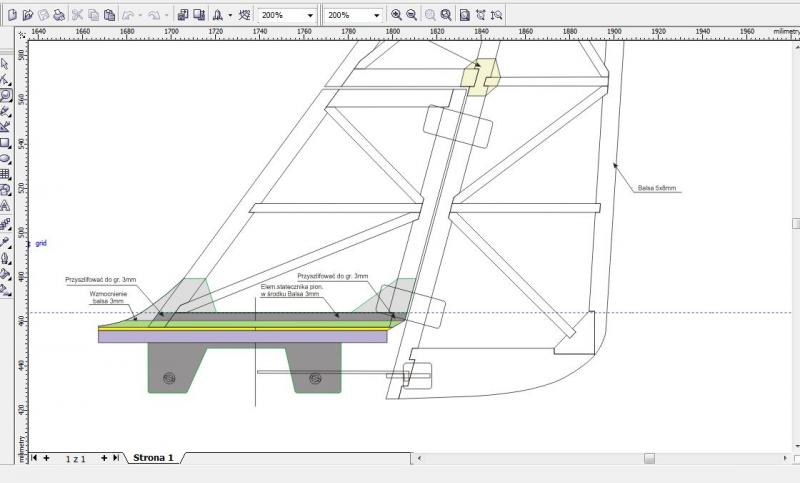

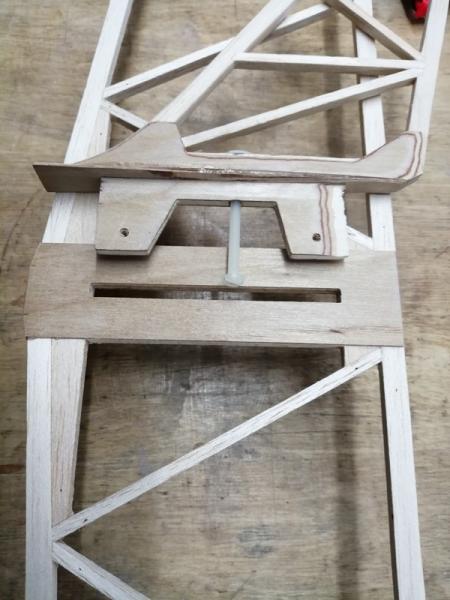

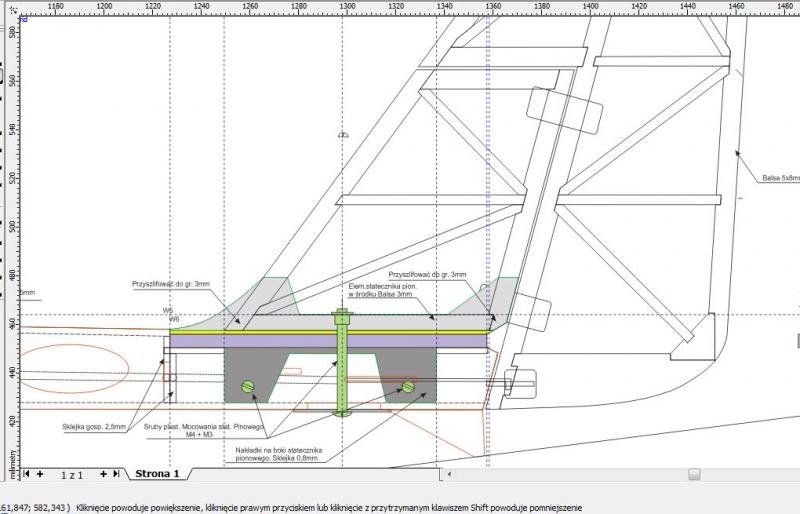

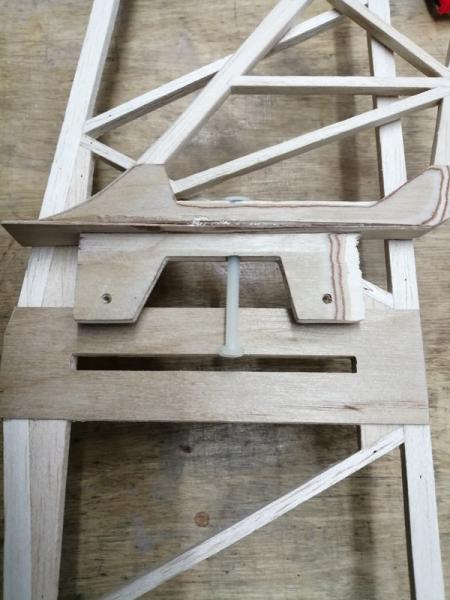

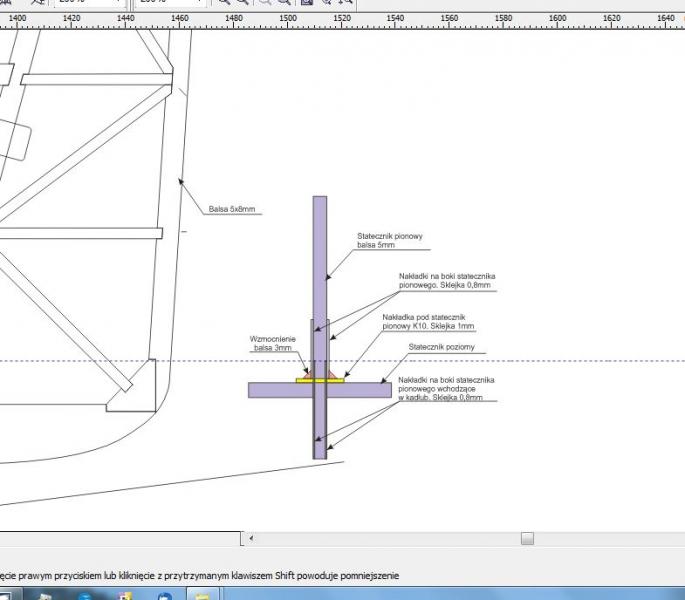

  No i powstały stateczniki. Na razie tylko sklejone. Konstrukcja jako całość z balsy 3mm, 5x8mm i 5x4mm oraz z elementami ze sklejki 0,8mm i 1mm. Nie wiem, czy ze względu na sztywność sprawdzi się sposób mocowania stateczników do kadłuba - jedna śruba plastikowa M4 ma trzymać stat. pionowy oraz stat. poziomy. Dodatkowo stat. poziomy z przodu będzie mocowany do wręgi węglowym kołkiem. Z kolei w środku statecznika pionowego wklejona jest nakrętka plast. M4 trzymająca całość. Zależało mi na demontowalnych statecznikach - wiadomo transport, przechowywanie. Ewentualnie po bokach kadłuba pod statecznikiem poziomym można całość usztywnić dwiema śrubami platikowymi M3. Teraz mam pytanie do bardziej doświadczonych kolegów - czy stery statecznika poziomego połączyć ze sobą wklejoną rurką węglową fi 4-5mm, czy lepiej tradycyjnie drutem stalowym np. fi2mm - zależy mi na lekkim tyle kadłuba. A tak to wygląda na zdjęciach.












Opublikowano

Witam ponownie.

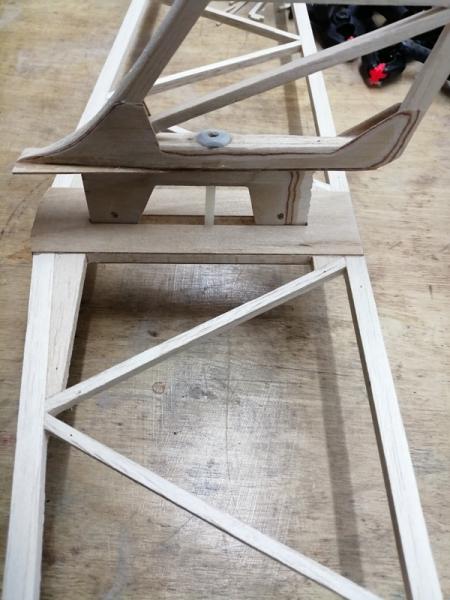

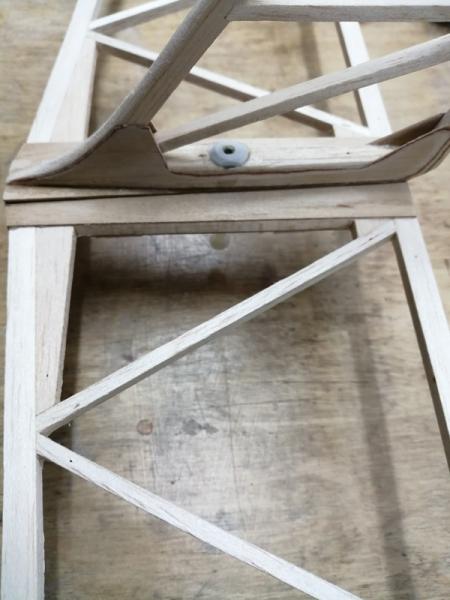

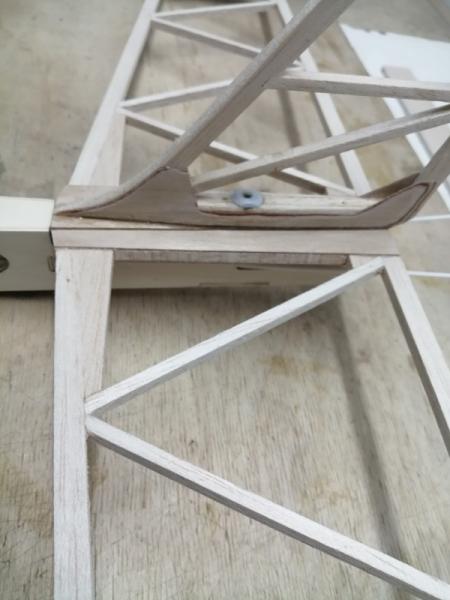

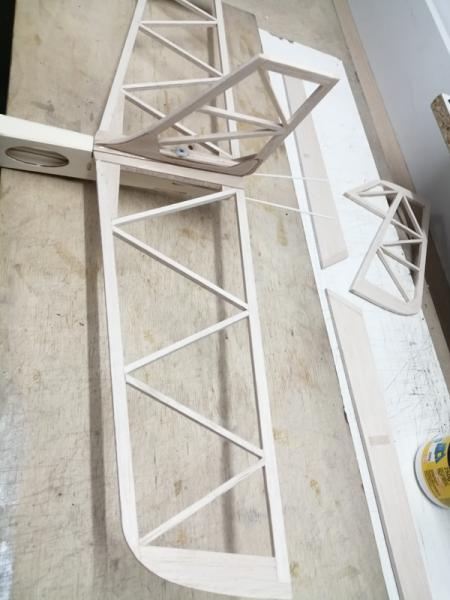

 Oto jak wyglądają same oszlifowane stateczniki przymocowane śrubą plast. M4 do kadłuba.






  • Lubię to 1
Opublikowano

Witam. Jak dla mnie taka "tartaczna" konstrukcja i w Twiom wykonaniu jest bardzo ok. Sposób w jaki rozwiązałeś demontowalne stateczniki jest ciekawy i fajnie rozwiązuje ten temat. Przyglądam się Twojej pracy i będę kibicował. Tak z ciekawości możesz podać wagę gotowego do lotu szybolota i obciążenie powierzchni nośnej?

Opublikowano

WITAM

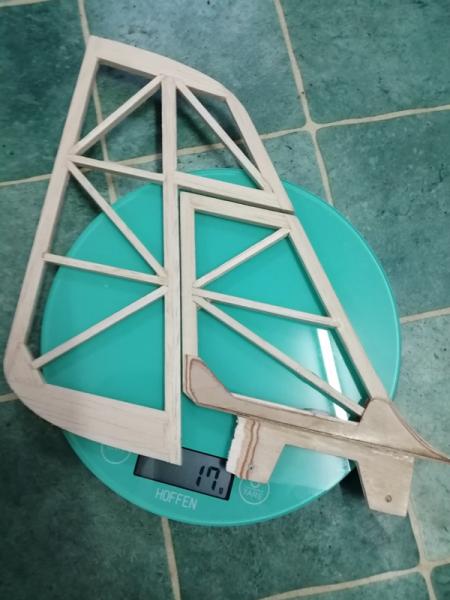

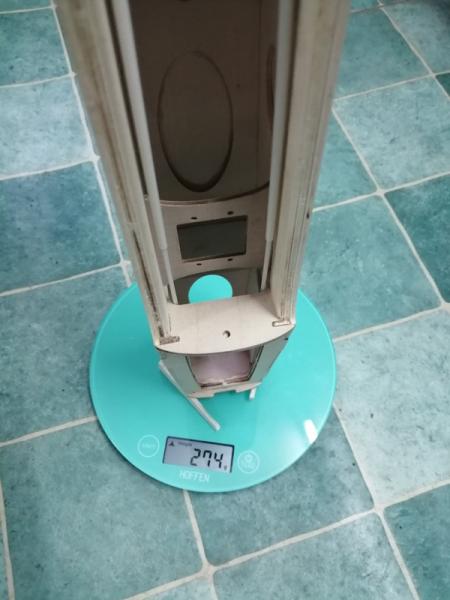

  Przewiduję wagę ok. 1500 - 1800g. Model ma rozpiętość 200cm. Cięciwa centropłata 275mm - centropłat rozp. 100cm. Rozpiętość uszu 2x50cm - cięciwa na końcówce ucha 16,5cm. Przewiduję obciążenie powierzchni 30 - 36g/dm2 z wyposażeniem. Co z tego wyjdzie zobaczymy na koniec jak model będzie oklejony i wyposażony w osprzęt. Poniżej na zdjęciach waga wykonanych do tej pory elementów - tj. statecznik poziomy, pionowy i kadłub z wklejonymi bowdenami.




Opublikowano

Witam

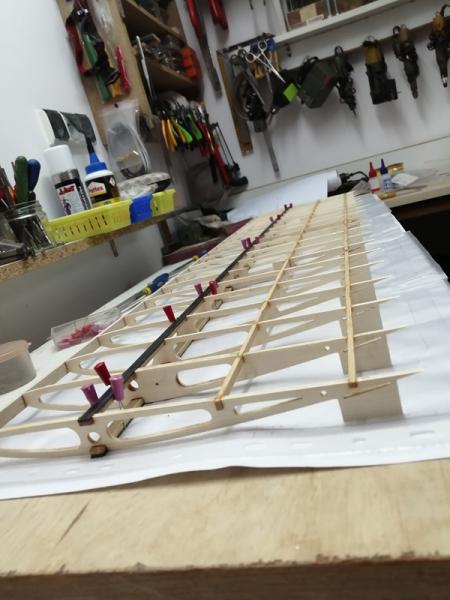

 Obecnie jestem w trakcie konstrukcji skrzydła modelu a konkretnie centropłata. Żeberka również będą ze sklejki meblowej (jest dość lekka) 2,6mm. Przy kadłubie ze sklejki mod. 3mm. Na końcach centropłata z balsy 3mm plus wykończenie sklejka mod. 1mm. Dźwigary sosnowe z naklejonymi płaskownikami węglowymi - i tu mam pytanie do bardziej doświadczonych kolegów, który ze sposobów umieszczenia płaskowników węglowych wybrać - 1 czy 2-gi (zaznaczone na zdjęciu poniżej)? Jako zawiasy klap planuję zastosować zwykłe zawiasy plasikowe, jak na zdjęciu poniżej. Centropłat kryty w całości lub przynajmniej w obrębie kesonu i kadłuba balsą 1,5mm plus nakładki z balsy 1,5mm. Krawędź spływu wzmocniona wlaminowanym paskiem tkaniny szklanej. Mocowanie centropłata śrubą plast. M5. Serwa odwrócone - podłączone przez ,,V kabel,,. Wstępna konstrukcja centropłata na zdjęciu poniżej.



Opublikowano

, który ze sposobów umieszczenia płaskowników węglowych wybrać - 1 czy 2-gi (zaznaczone na zdjęciu poniżej)?...



Raczej ani 1 ani 2 (szczegolnie nie 2).  Jest to czesta pomylka; roznica w sztywnosci (modul Young'a) pomiedzy weglem i drewnem jest olbrzymia i weglem nie wzmacniasz drewna w ten sposob,  Wegiel bedzie narazony na wieksze napreznia i jesli jest cienki to po prostu peknie.  A drewno tylko wozisz po niebie. Lepsza metoda jest zrobic gorna i dolna polke dzwigara z wegla, (jesli musisz) a pomiedzy nimi balse jako przekladka np tutaj:



http://www.espritmodel.com/explanation-of-the-d-box-build-technology.aspx





Proponuje calkowicie zrezygnowc z wegla w Twoim przypadku i wypelnic przestrzen pomiedzy dzwigarami balsa (pionowe sloje).  Nie trzeba tego robic na calej rozpietosci, tak mniej wiecej 40-50%.

  • 2 tygodnie później...
Opublikowano

Witam ponownie

 Dziękuję za cenne uwagi. A przy experymentalnym ,,Szybolocie,, prace powoli posuwają się dalej. Poniżej wstępne przymiarki kreślarskie przy konstrukcji ucha skrzydła modelu. Łącznik ucha z centropłatem planuję wykonać z wklejonych rurek węglowych fi8mm i jako bagnet rurka węglowa fi6mm oraz rurka fi4mm i pręt stalowy fi3mm.


  • 1 miesiąc temu...
Opublikowano

WITAM po dłuższej przerwie.

Bardzo powoli, ale jednak prace przy ,,Szybolocie,, posuwają się do przodu - wiadomo jak to jest czasami z drogocennym czasem. Rysunki w zasadzie skończone. Czeka mnie teraz wyfrezowanie pozostałych ostatnich elementów - do budowy skrzydeł. Ale nie o to chodzi. Mam pytanie do szanownych kolegów, czy ktoś może używał pokazanych na zdjęciach elementów tj. akumulatorów tej firmy, regulatora obr. i silnika napędowego. Chodzi mi o ewentualne opinie.

POZDRAWIAM






Opublikowano

Regulatory Hobbywinga są fajne: mam kilka, używam, chwale sobie i nie zawiodły mnie do tej pory.

Dwie uwagi: Jeśli byś się na nie zdecydował, to zamów od razu kartę do programowania, bo np. zaprogramować hamulec będzie trzeba, a wysłuchiwanie bipczenia przy próbie programowania z aparatury jest upierdliwe. Druga uwaga jest taka, że zamawiaj je raczej z Banggooda, bo na Aliexpress można trafić na podróbki.



Silnika nie znam, ale to typowy chińczyk, różniący się jedynie nazwą na korpusie od całego szeregu innych "marek". Pewnie będzie działał OK, ale jakości czy osiągów AXI nie ma się co spodziewać...



Natomiast co do pakietów - czemu chcesz je zamawiać z Chin? Lokalnie, w Polsce można kupić można kupić bardzo fajne SLS, czy Gens Ace. Pewnie, że drożej będzie, ale moim zdaniem na pakietach nie ma co oszczędzać.

Opublikowano

Silnik do złudzenia przypomina silniki Ray od Pelikan albo Turnigy ten żółty, pewnie to z tej fabryki. Motorki ogólnie chyba spoko. Mam taki w szybowcu już kilka lat i nić się z nim nie dzieje (w rozmiarze 3536/08) więc mogę polecić.

Ogólnie to kolega chce zastosować morowy silnik, szybowiec chyba będzie do akrobacji 3D  :D  (Top Model takie ma w ofercie).

Technologia wykonania bardzo ciekawa. Jedyne co, jak dla mnie, nie wzbudza zaufania to mocowanie usterzenia. Dałbym co najmniej śrubę 5 albo 6 mm a nawet dwie. A najpewniejsze to porządnie przyklejone do kadłuba, choćby nawet tylko usterzenie pionowe. Model raczej będzie dość ciężki i raczej szybki a wtedy obciążenia potrafią być spore. Wiem z przykrego doświadczenia kolegi. Ale to tylko tak nieśmiało piszę. Widzę że kolega ma już doświadczenie w dużych modelach więc na pewno wie co robi  :)

Opublikowano

WITAM

Dziękuję za opinie. Może któryś z kolegów podpowie jak duży regulator powinien być do tego silnika oraz jaki pakiet aku tj. 3 czy 4 cele oraz jaką ewentualnie pojemność pakietu zastosować? Sam nie mam większego doświadczenia w doborze większych napędów elektrycznych.

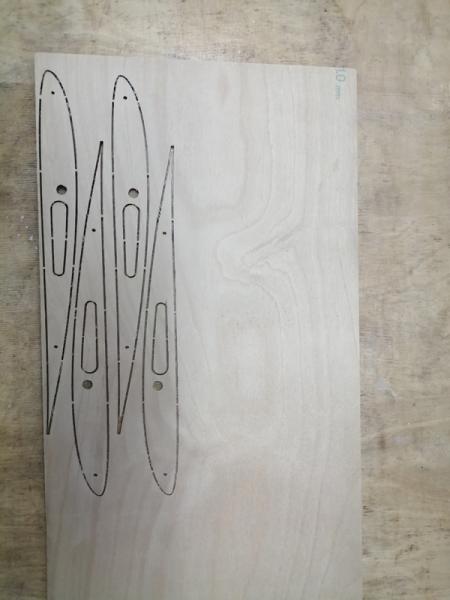

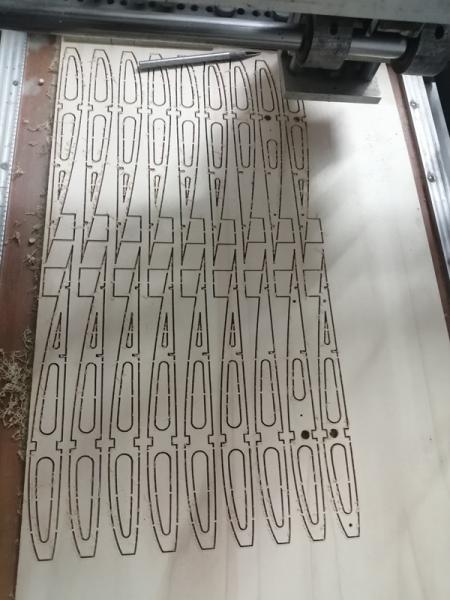

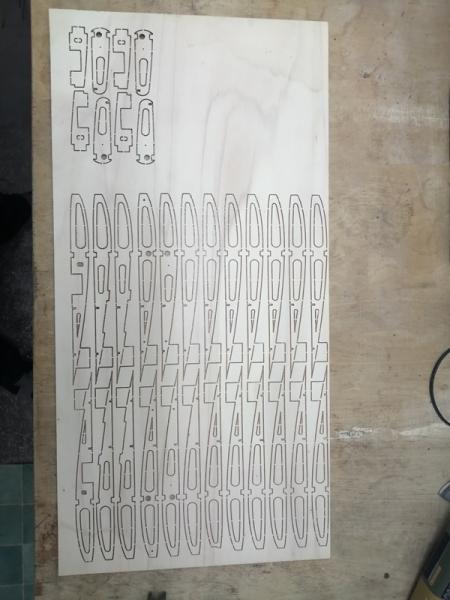

  Co do modelu, to w końcu udało mi się wyfrezować żebra centropłata. Trzeba w nich jeszcze przeszlifować miejsca po ,,mostkach,, i można zacząć montaż skrzydeł.

Efekty frezowania poniżej.

POZDRAWIAM






Opublikowano

Regulator 60A powinien spokojnie wystarczyć, 50A to trochę na styk i może się przegrzewać. Co do pakietów to wielkość (masa :) ) radziłbym dobrać dopiero jak będzie model gotowy i kompletny. Będzie wtedy wiadomo ile potrzeba masy do poprawnego wyważenia modelu, szkoda dodawać ołowiu.

Silnik ma dość małe kv więc pakiet z 4 cel zdecydowanie. Uzyskamy większą moc przy mniejszym natężeniu prądu.


Przepraszam, że piszę post za postem ale znalazłem tak na szybko specyfikację chyba podobnych silników. Nie wiem czy można się tym kierować. Jak coś to proszę mnie poprawić.

W każdym razie podam linka, może chociaż trochę pomoże w zestawieniu napędu: http://nastik.pl/manual/Dualsky/ECO3520C-V2_SPEC.pdf

  • 2 tygodnie później...
Opublikowano

WITAM

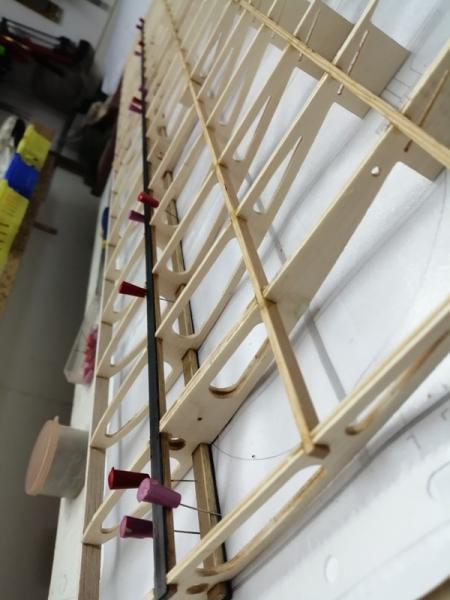

Prace przy experymentalnym ,,SZYBOLOCIE,, powoli posuwają się do przodu - raczej bardzo wolno - chroniczny brak czasu. Do tej pory udało mi się skleić wstępnie konstrukcję centropłata - jeszcze nie oszlifowany, który również konstrukcyjnie cały czas ewoluował. Ale cały czas zastanawiam się nad wykonaniem klap - tzn. czy wykonać je jako jednolite (bez ażurowania) - końcówki żeberek pokryte deseczkami balsowymi 1,5mm, czy ażurowane dla lekkości tak, jak pokazane jest na rysunku - kolor jasno żółty to pokrycie z balsy 1,5mm. Na spływie między deseczki dla wzmocnienia krawędzi chciałem wlaminować pasek tkaniny szklanej oraz wzdłuż spływów końcówek żeberek odcinki rowingu węglowego. Pytanie brzmi - czy warto jest w ten sposób wyażurować klapy zważając jednocześnie na ich wytrzymałość i sztywność w stosunku do wagi. Skrzydło klejone żywicą L285. Wiem, że czasami stosuję kompromisy między radami kolegów z forum a radami znajomych zajmujących się modelarstwem lotniczym oraz własnymi przemyśleniami. I choć nie czuję się żadnym fachowcem w tej dziedzinie, to wszelkie podpowiedzi, uwagi czy krytykę przyjmuję ciepło :) i z uwagą - np.regulator 60A już zamówiony, silnik RAY C3536/05 już mam lub ew. zamówię ciut mocniejszy  a aku zamówiony 3S 3300mAh.

POZDRAWIAM








  • Lubię to 1
  • 2 tygodnie później...
Opublikowano

WITAM

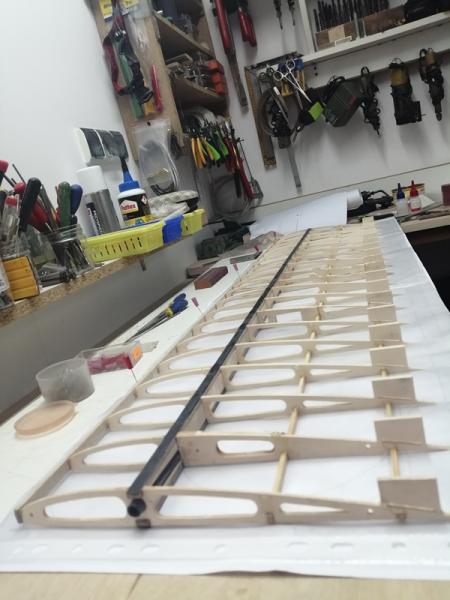

W temacie ,,SZYBOLOTA,, może za dużo się nie dzieje, ale dobre i trochę. Konstrukcja centropłata otrzymała na końcach stalowe haczyki do elastycznego spinania z uszami, kilka balsowych wzmocnień przy żebrach, listewki balsowe zarysu klap oraz nakładki sklejkowe mocowania centropłata i wzmocnienia rurek mosiężnych bagnetu pomocniczego ucha. Teraz całość trzeba jeszcze oszlifować.









Opublikowano

Tak, wiem - wygodne to faktycznie nie jest ale łączenie jest bardziej elastyczne przy ew. zdarzeniu. Stosowałam już takie w modelu 3,4m rozpiętości i mogę powiedzieć, że się sprawdzało. Skrzydła były spinane gumami. Tylko ten montaż gum jest nieciekawy.

Opublikowano

Haczyki były fajne, jak nie można było kupić kiedyś dobrej taśmy. Teraz taśma jest lepsza bo szybsza i wygodniejsza a trzyma tak samo .-)

Opublikowano

Tak, taśmę też posiadam - stosowałem ją w modelach. Czasami potrafiła delikatnie uszkodzić folię pokrycia. Taśma jest faktycznie prostszym i szybszym sposobem montażu. Co będzie stosowane zobaczymy - w końcu ma to być model experymentalny????.

×
×
