MIRAGE 2000 B

[JacekCichy]

Ooo no to się czegoś nowego nauczyłem dziękuje za informacje

[Lucjan]

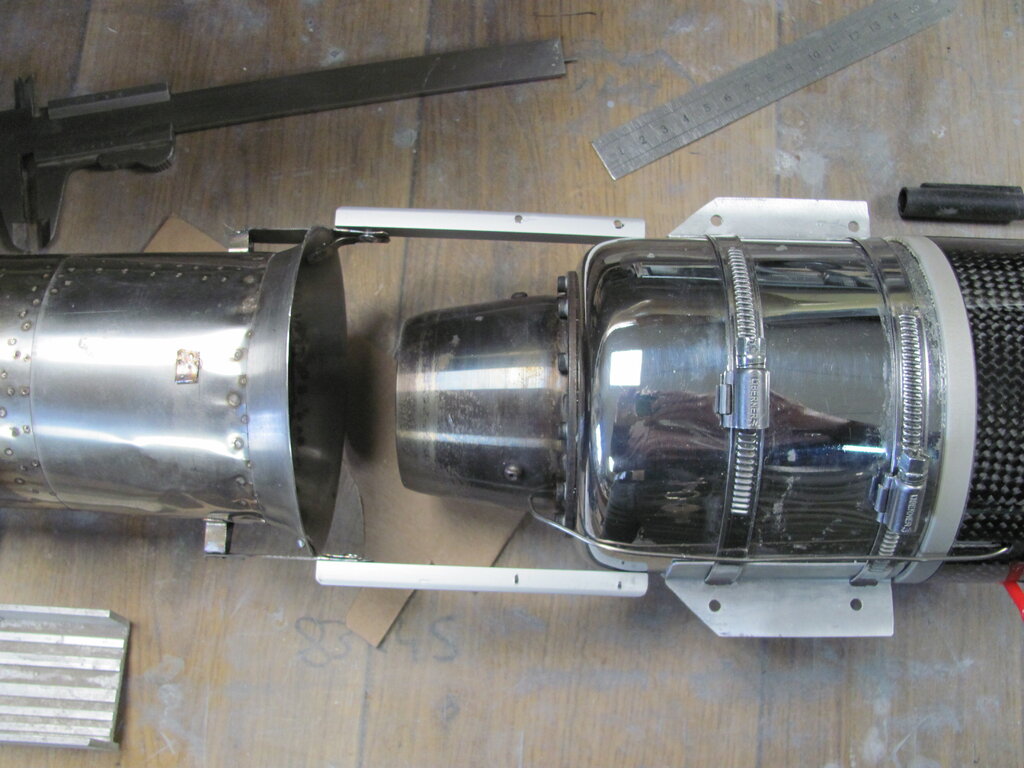

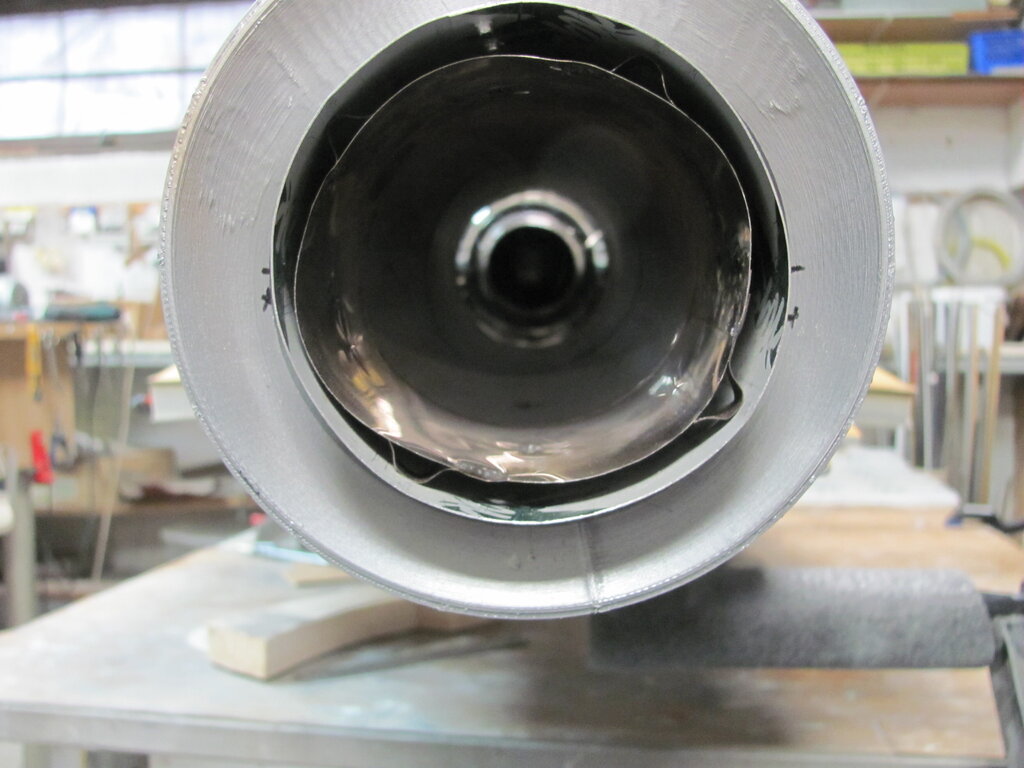

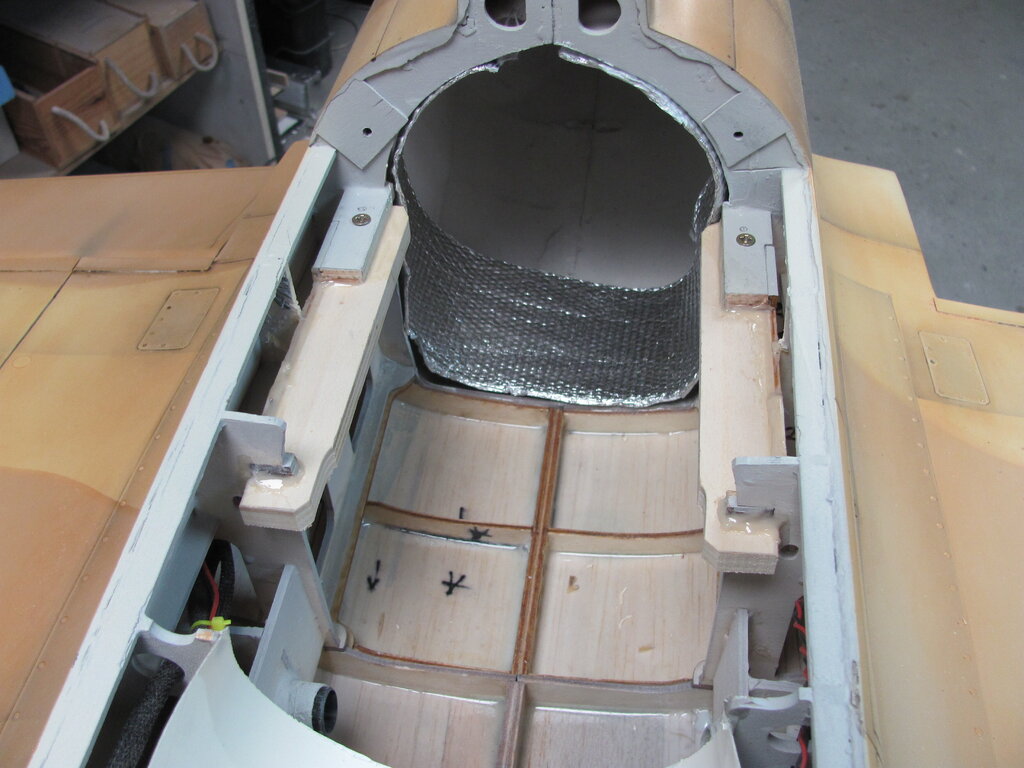

Przeróbka  łoża silnikowego  (EDF)  pod kątem  turbiny spalinowej.







[Lucjan]

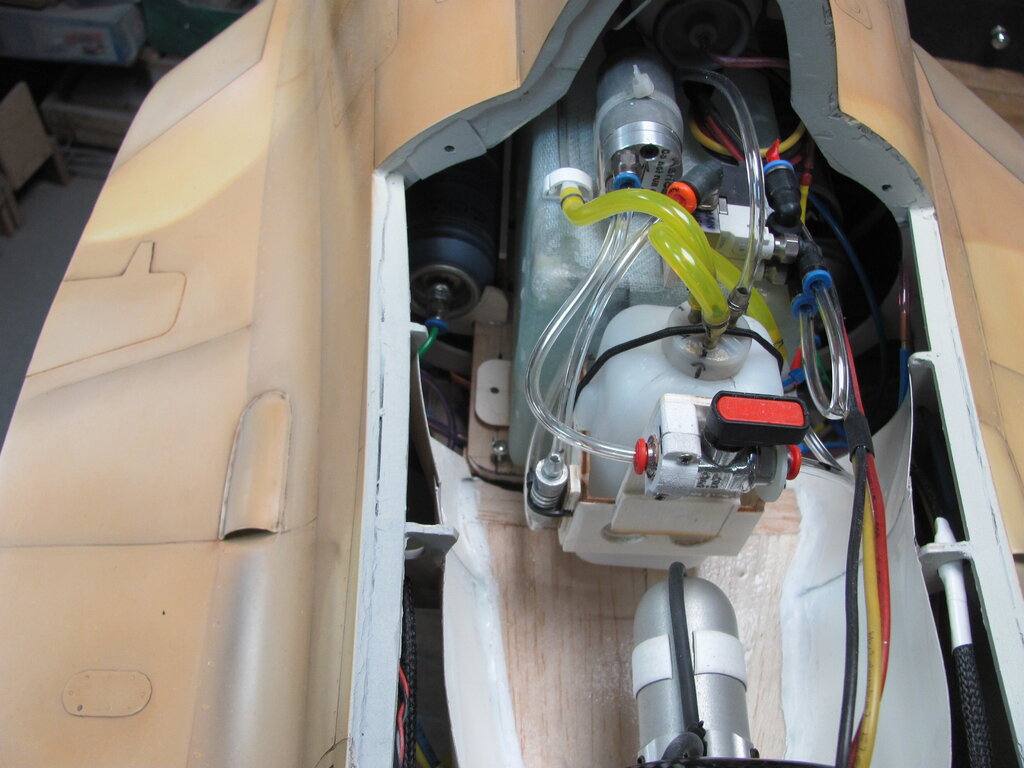

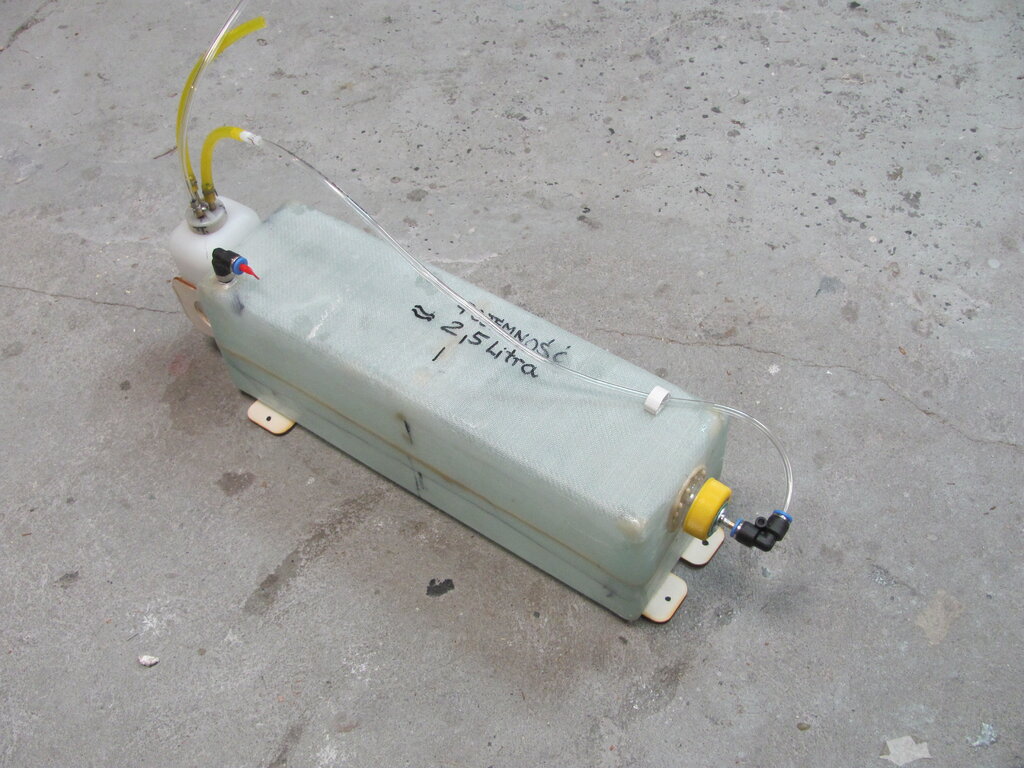

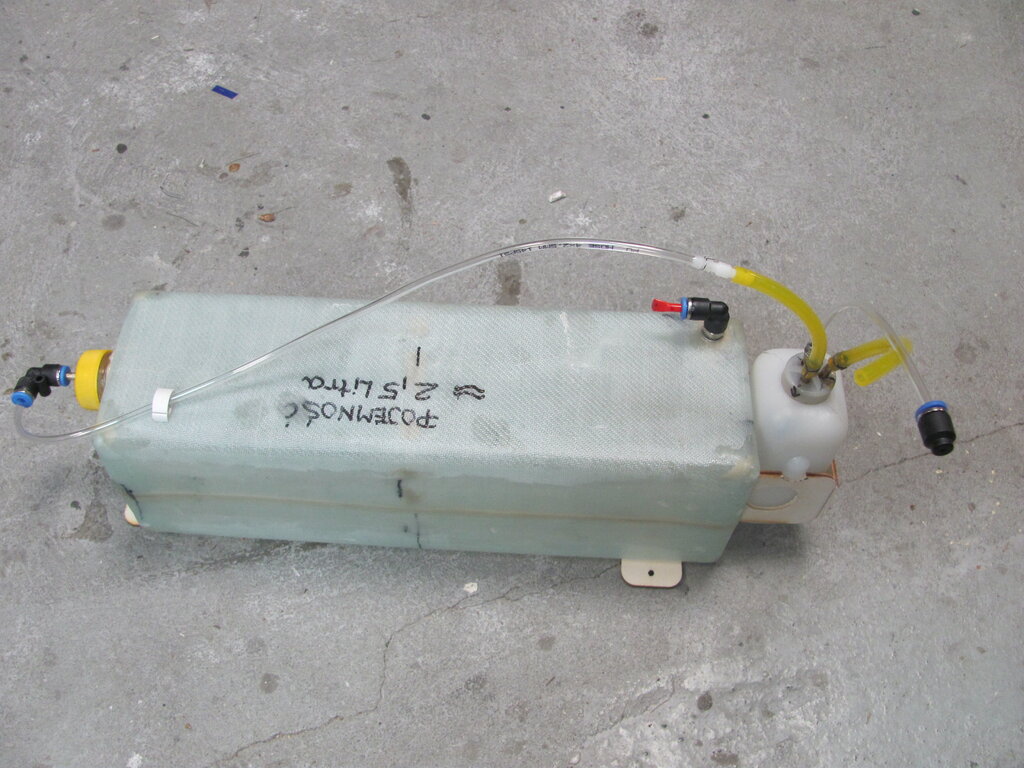

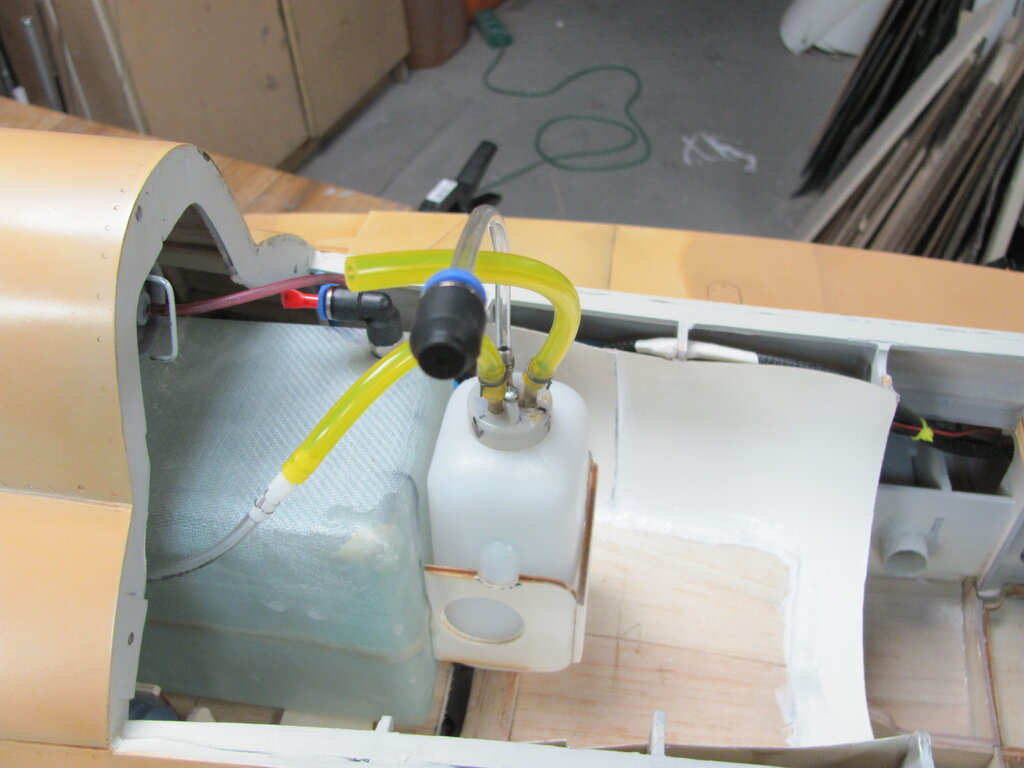

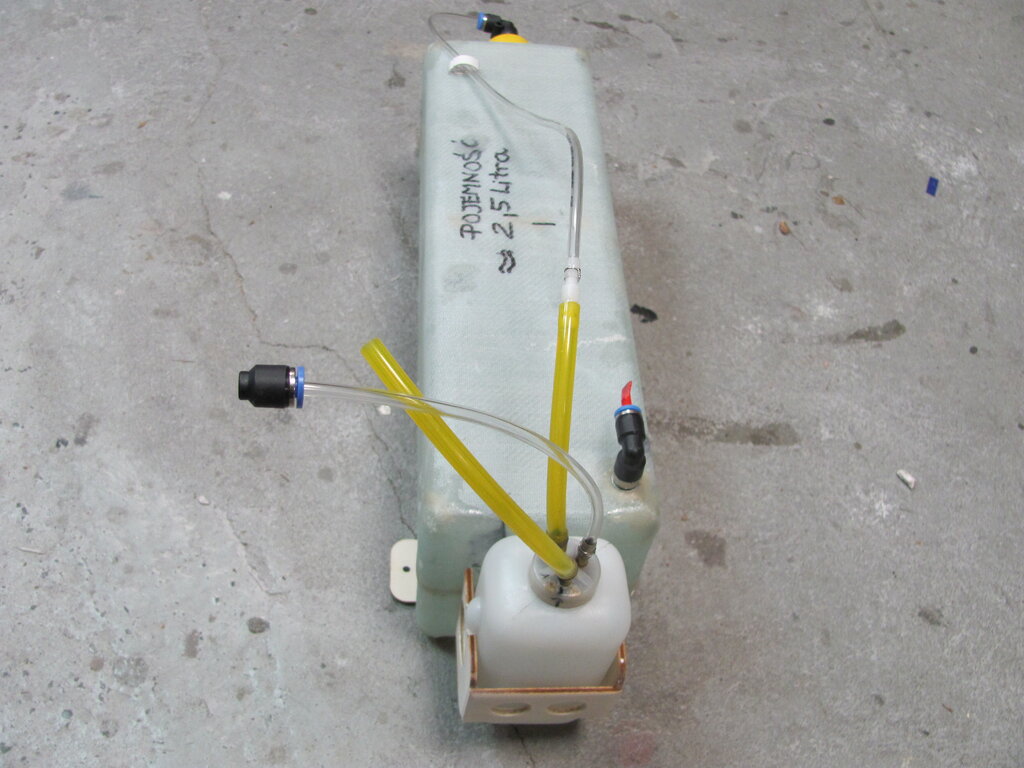

Zespół   zbiornika  głównego i zbiornika odpowietrzającego  paliwo  ( hopper  tank ) gotowy do montażu w modelu.











[Lucjan]

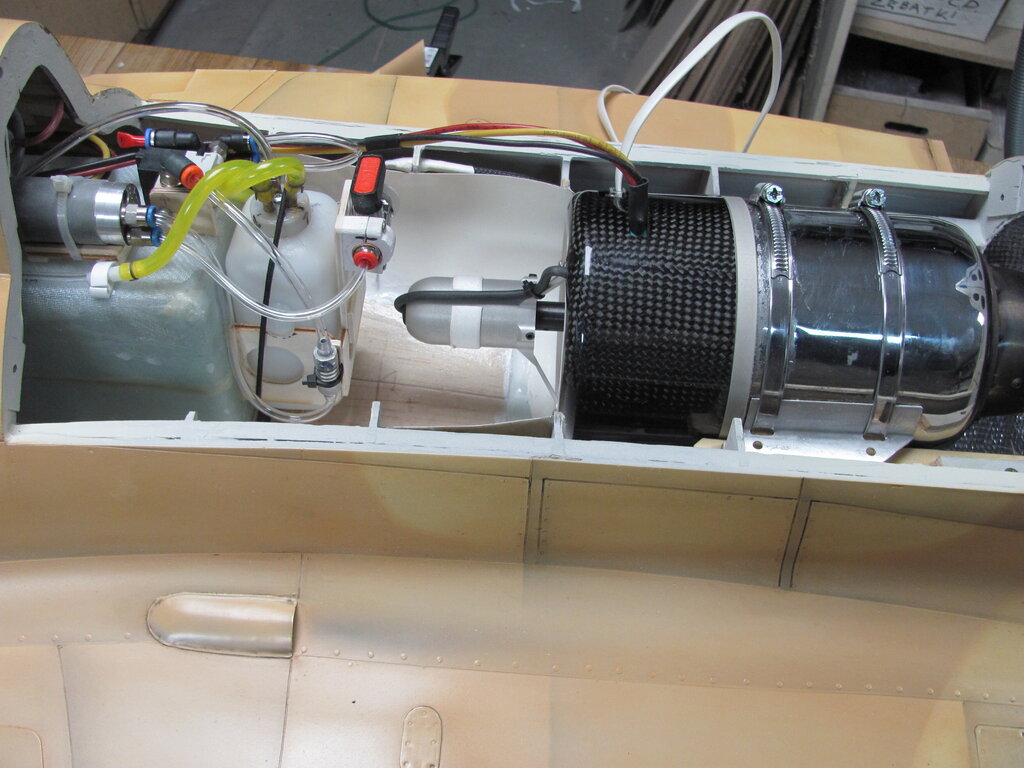

Instalacji  ciąg  dalszy.











[Marek_Spy]

A po co ten zbiornik odpowietrzający ?

[piotr jet]

Witaj Marek

odpowiedź jest prosta:

turbiny bardzo nie lubią bąbelków powietrza w układzie zasilania.

I właśnie dlatego stosuje się takie zbiorniczki.

Tankowanie głównego zbiornika odbywa się przez ten mały zbiorniczek,

Gdy on się wypełni ,paliwo przelewa się do zbiornika głównego



[Marek_Spy]

jak kazdy spalinowy a to jest taki zawsze wypełniony bufor ? Mam podobnie w Katanie  i zdaje to egzamin tyle ze drugi zbiornik jest tuż za silnikiem podobnie jest w helikach

[piotr jet]

W turbinach położenie zbiornika nie jest tak bardzo istotne jak w przypadku silników spalinowych.

Tu zasysa i tłoczy pompa, istotne jest aby nie było bąbelków powietrza.

[solainer]

Ale skomplikowane ta Twoja instalacja, nie mogę się w niej połapać. Czy na zbiorniku masz zamontowane elektrozawory ? Jeśli tak to ta pętla to wyjście na silnik?

[RobertK]

46 minut temu, solainer napisał:

Ale skomplikowane ta Twoja instalacja, nie mogę się w niej połapać.

Instalacja jest bardzo prosta jak przejrzysz zdjęcia w kolejnosci. Wyjścia z zaworków (kerostart i zasilanie) jeszcze nie podłączone do turbiny.

[Lucjan]

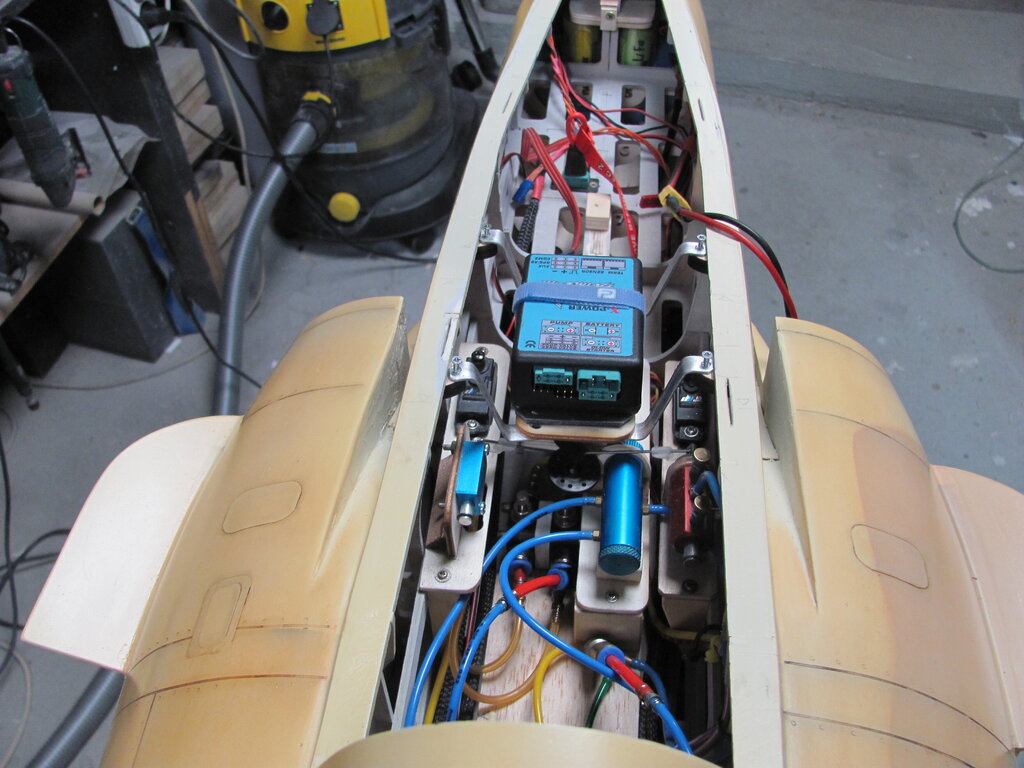

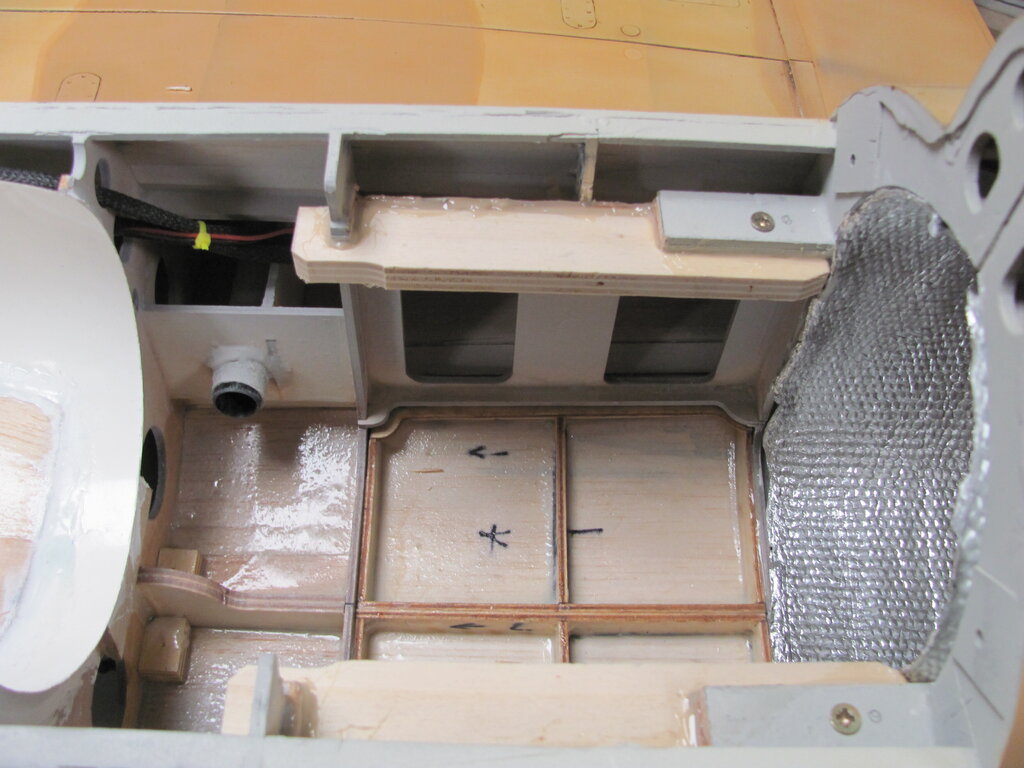

Wnętrze  kadłuba    Mirage  jest  ciasne  , więc  muszę kombinować  aby całe wyposażenie   się  zmieściło.

[Lucjan]

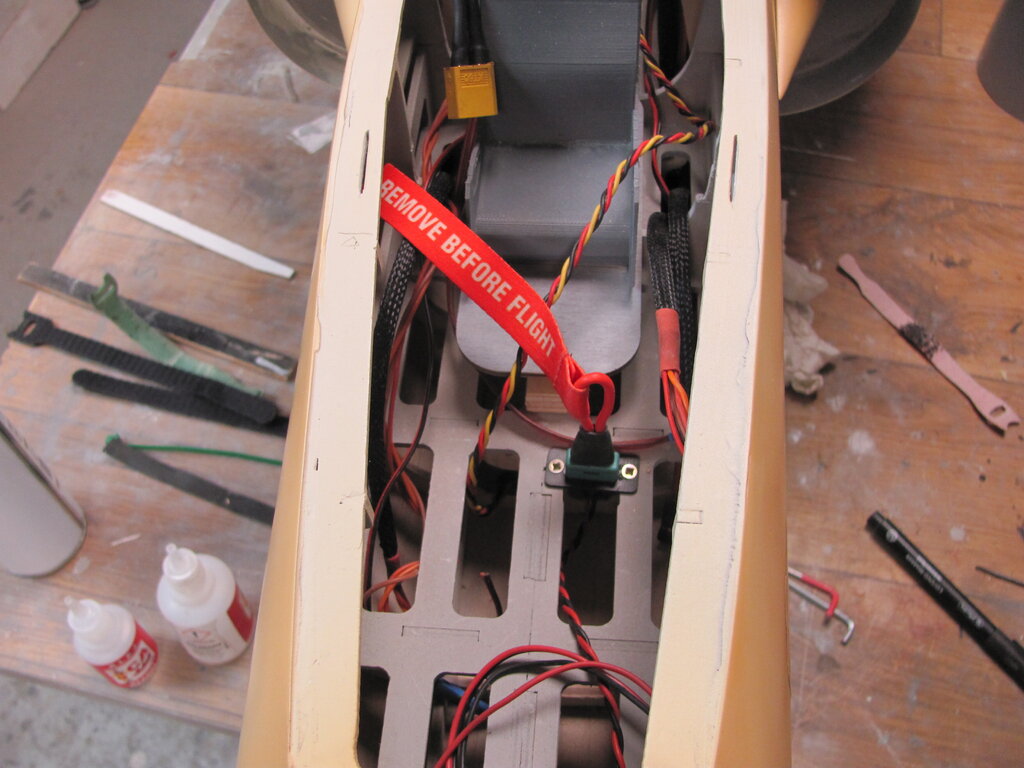

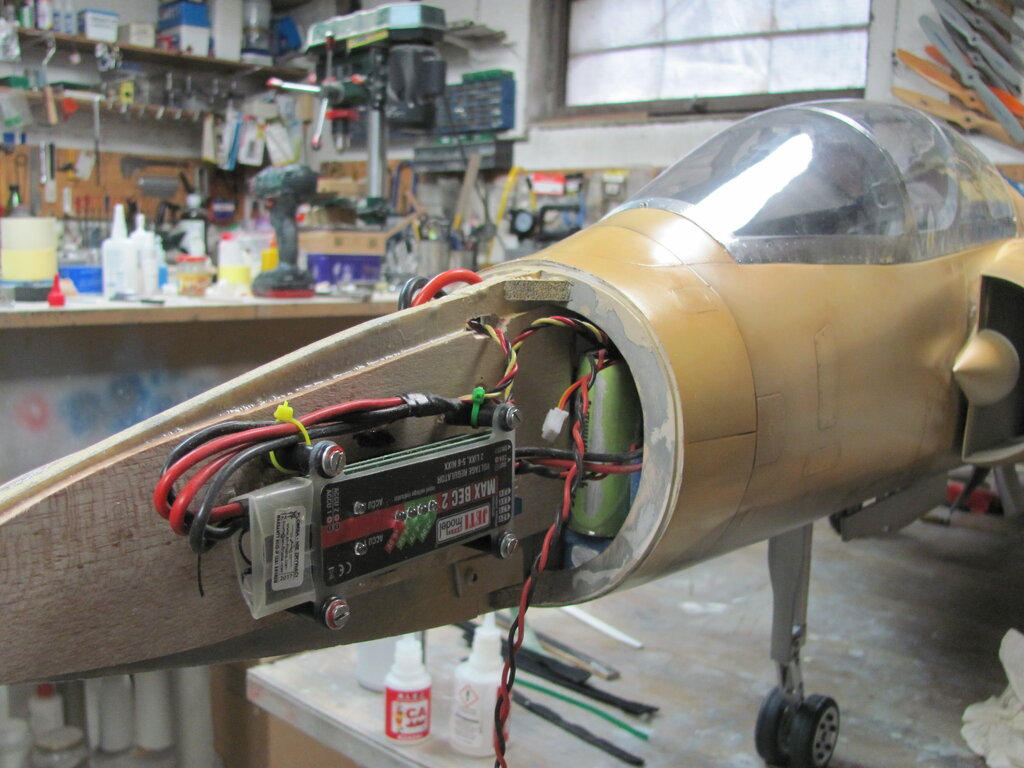

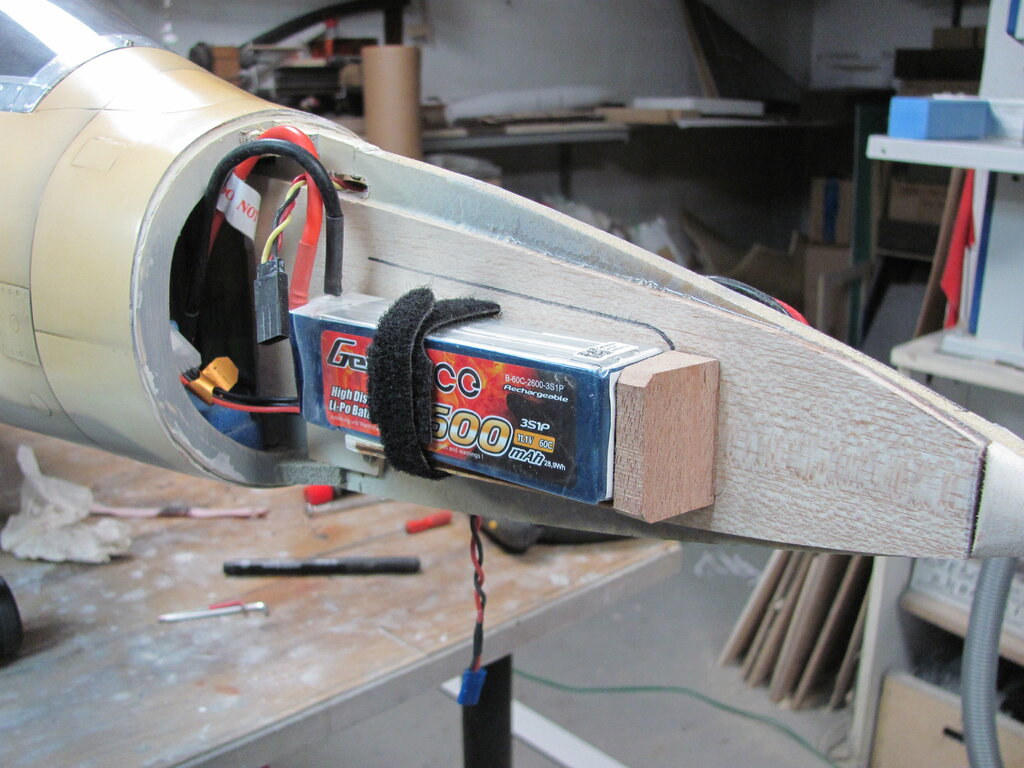

Prace  przy instalacji elektrycznej zbliżają się ku końcowi.

























[Lucjan]

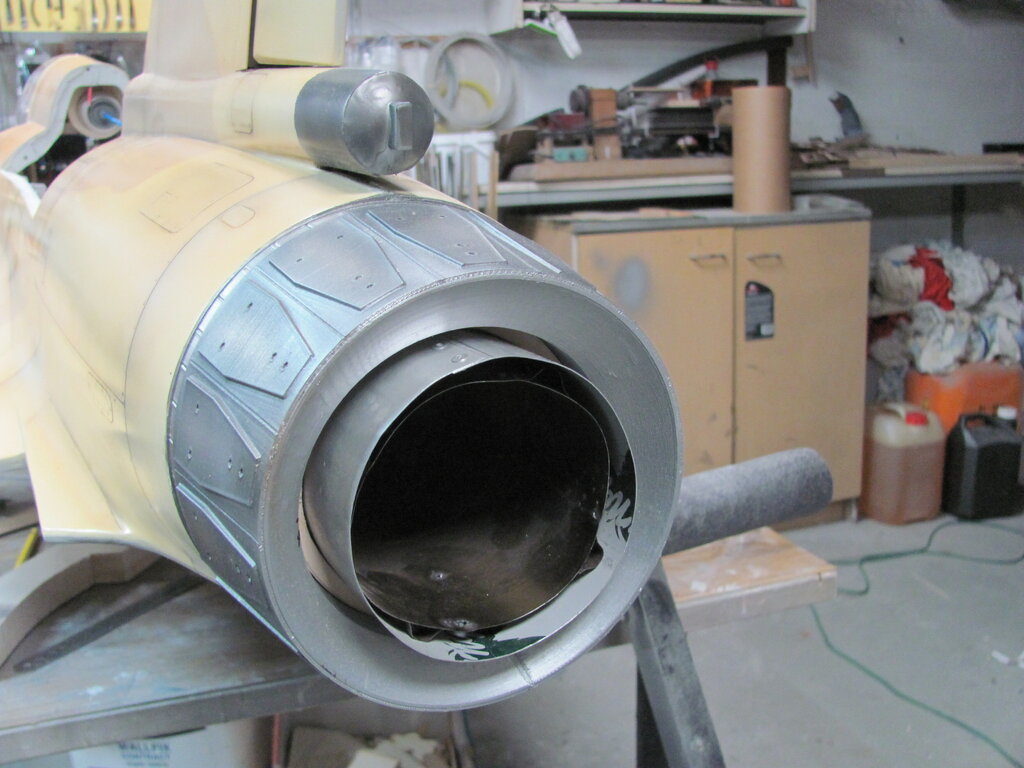

Teraz  przyszedł   czas  na wykonanie   zamocowania   rury   i przymiarkę.



























[Lucjan]

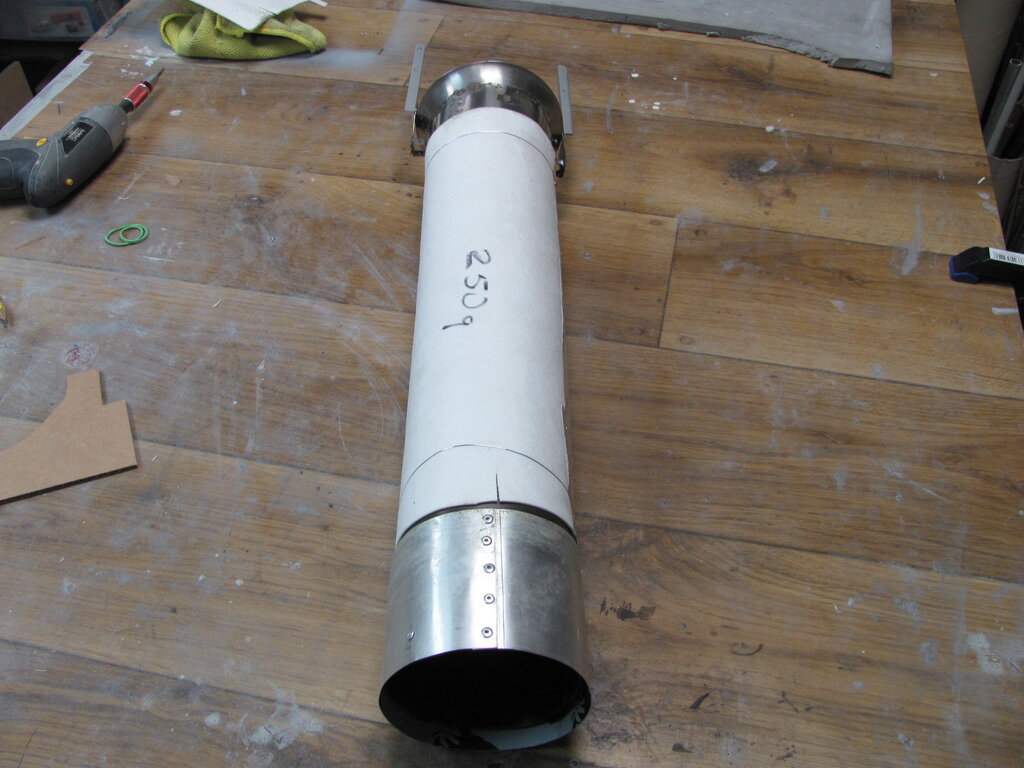

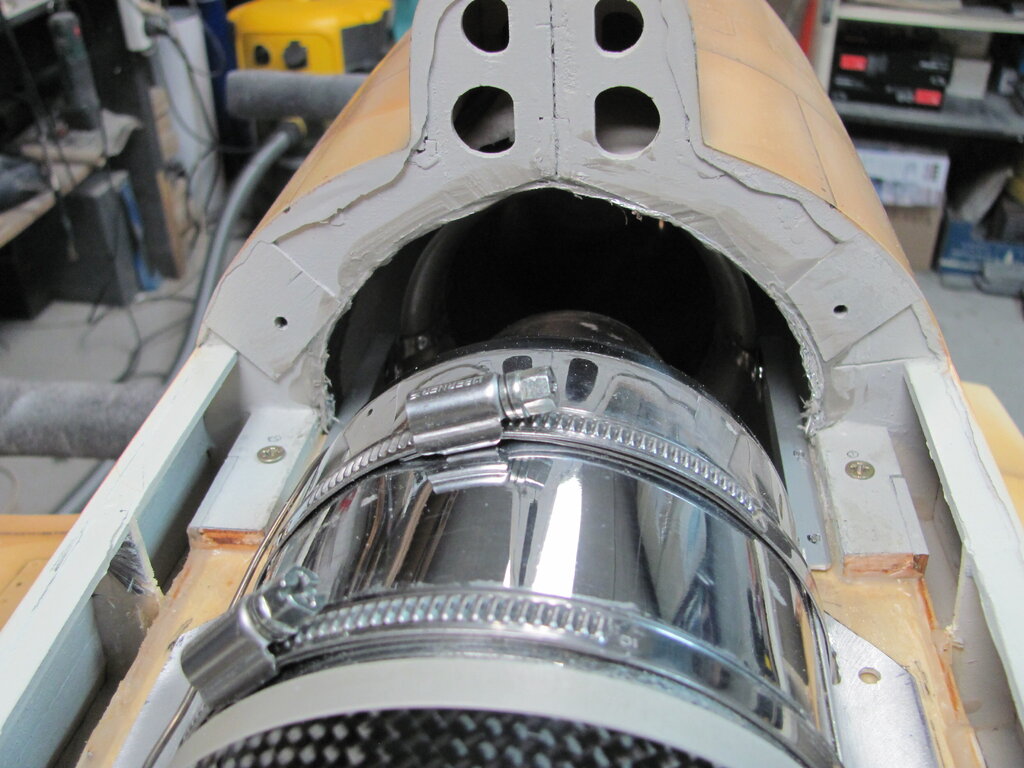

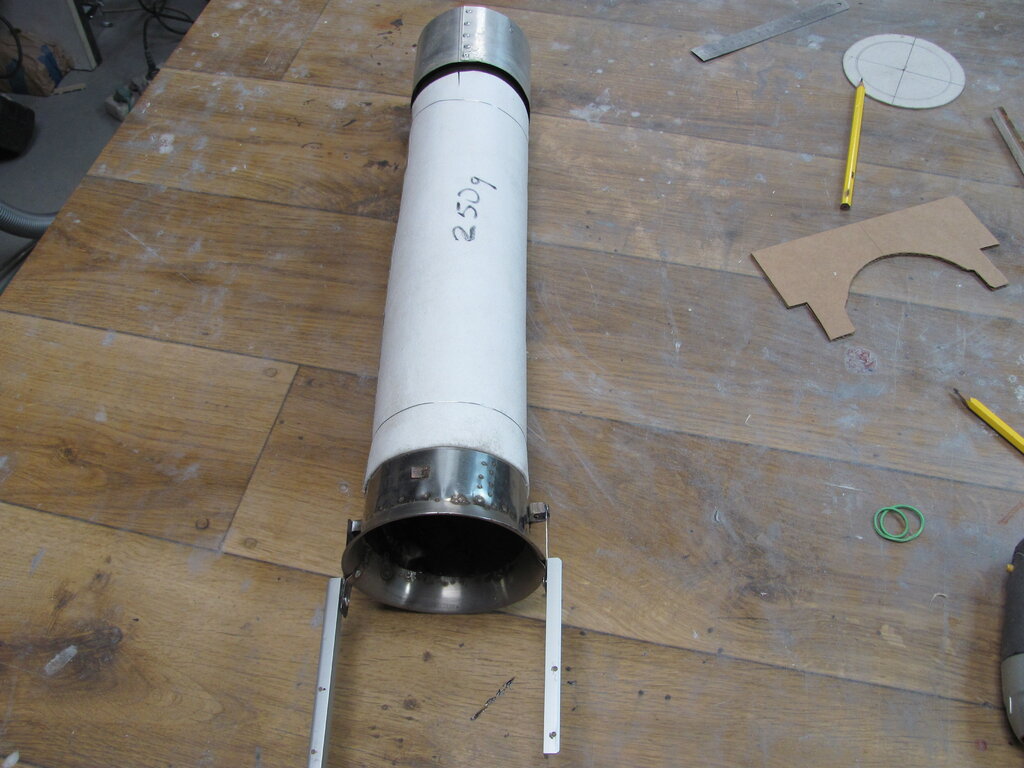

Rura gotowa do  montażu w kadłubie i prób silnika.





[Lucjan]

Czas uzbroić  Mirage.















[RobertK]

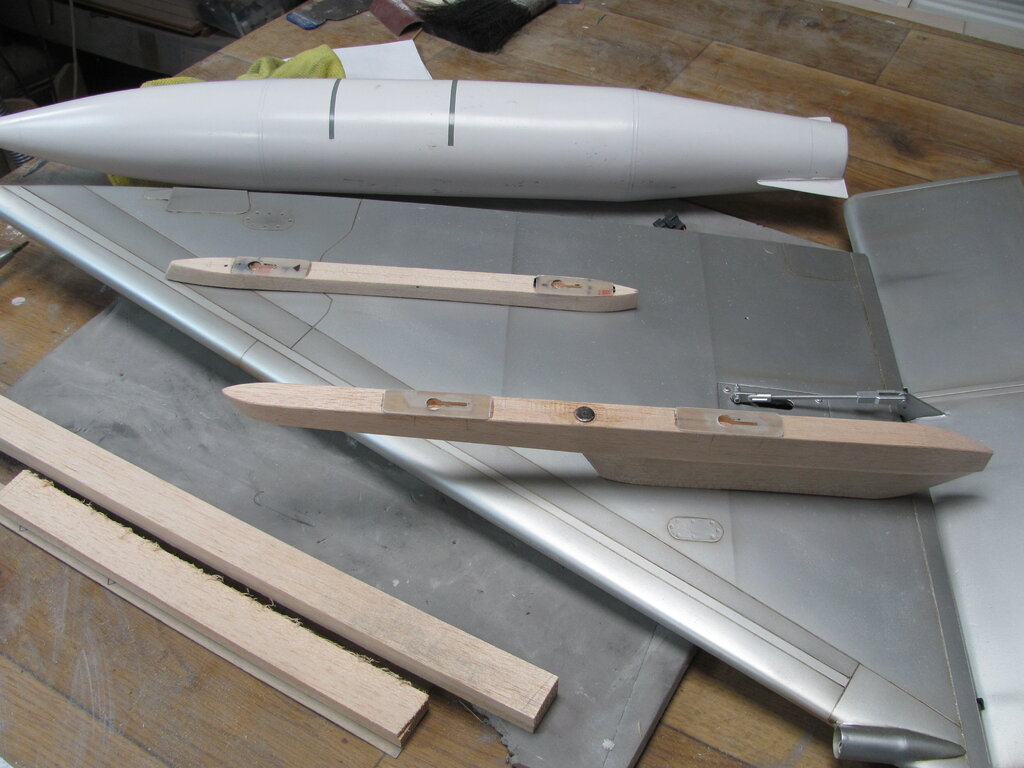

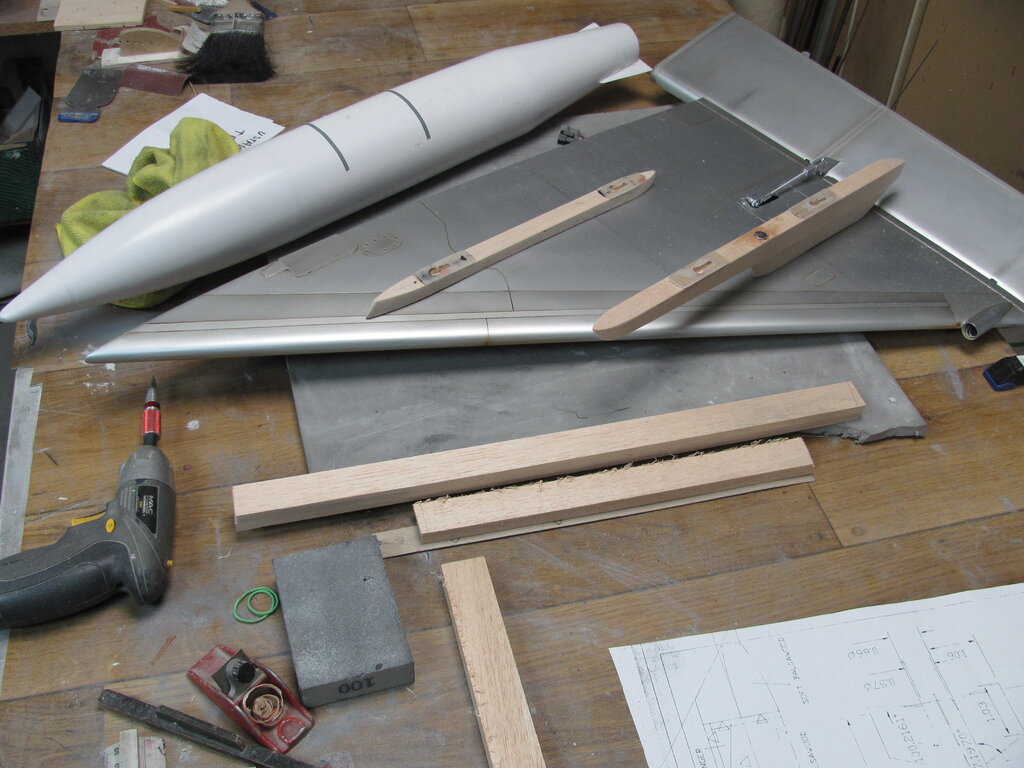

Plany pylonów wyglądają znajomo

[Lucjan]

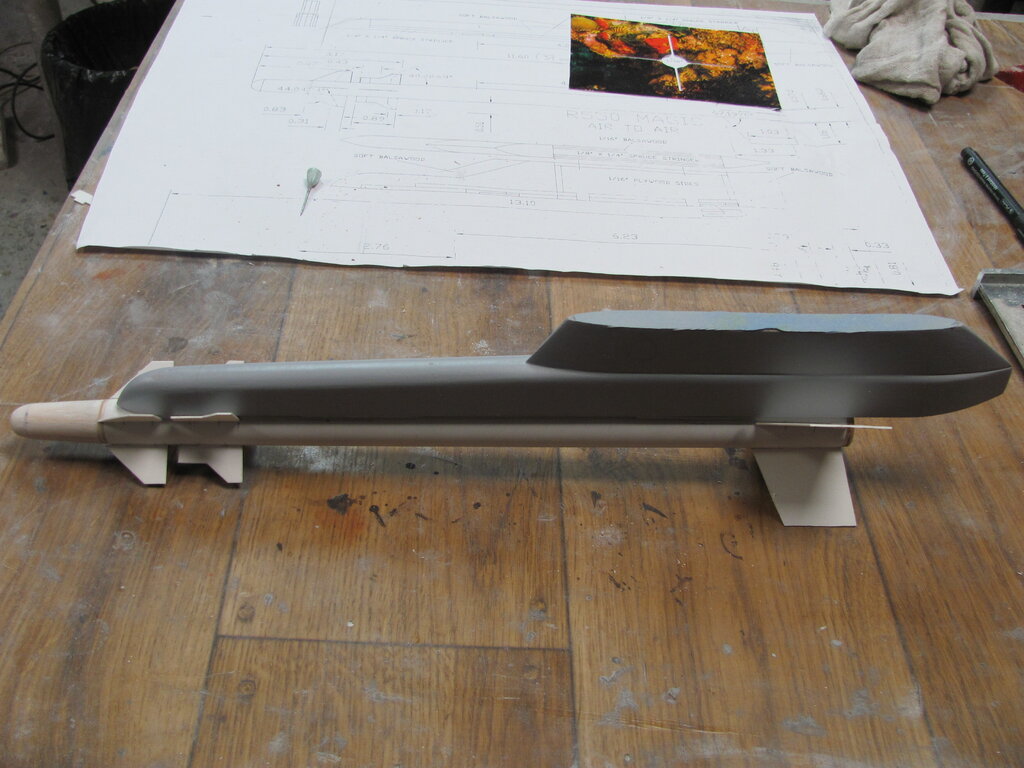

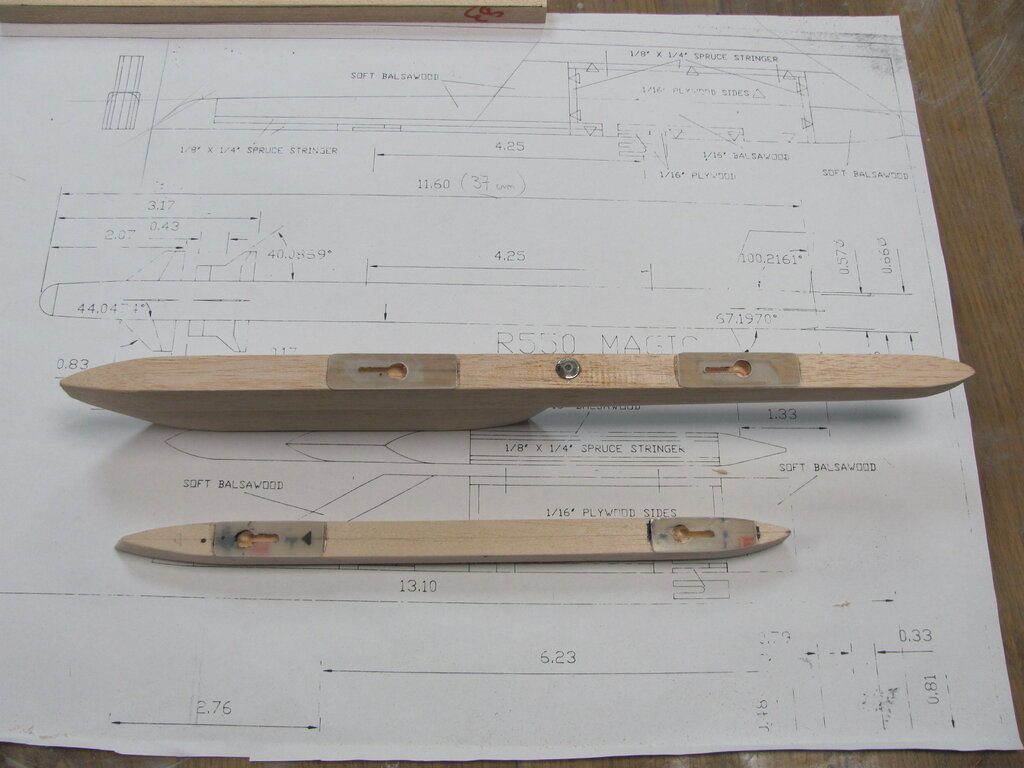

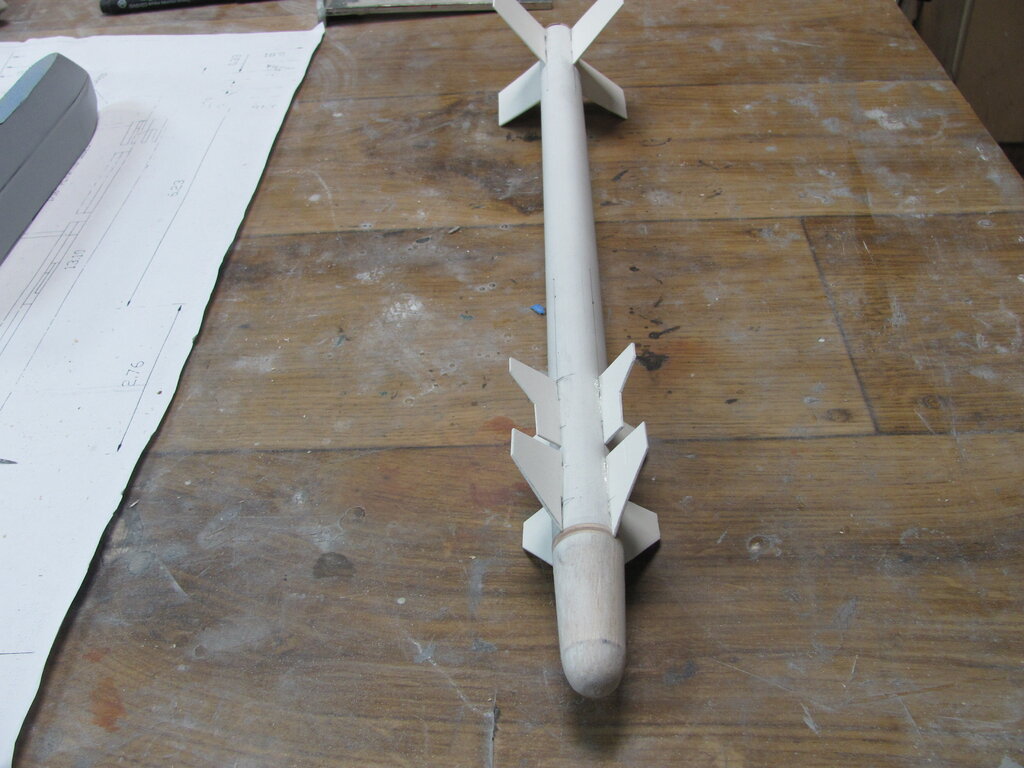

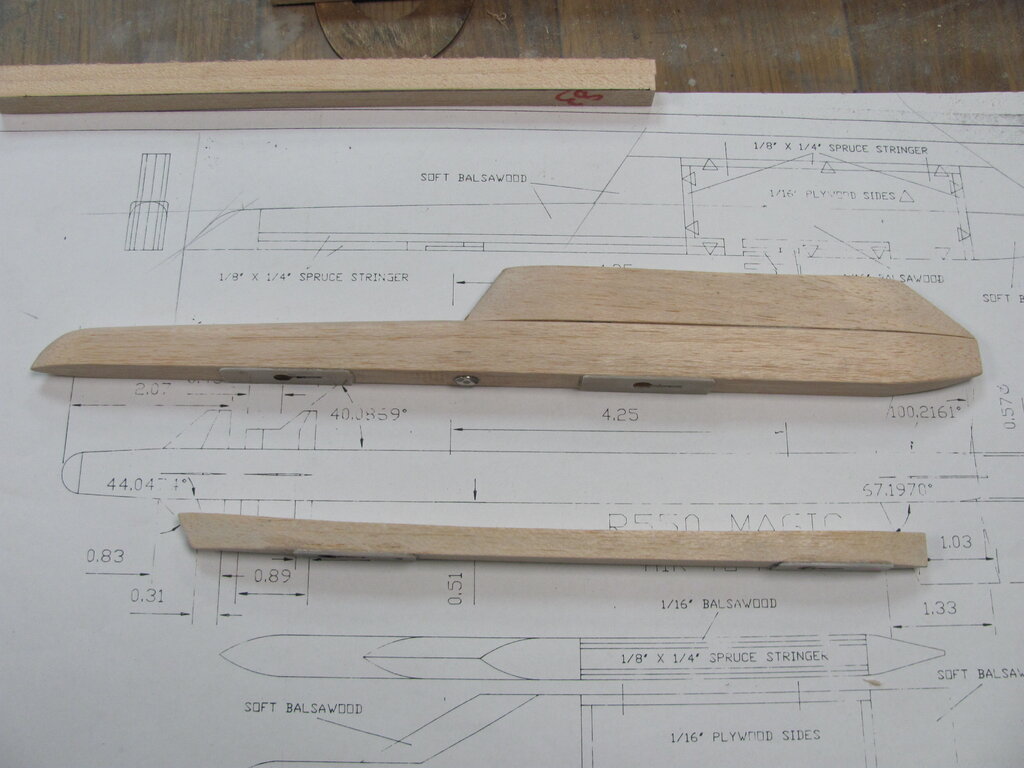

Pomalutku  powstają  rakiety.























[Viper]

To jakaś matra? Bo tych francuskich pocisków nie rozpoznaję.



Już zobaczyłem na planach Matra Magic



[Lucjan]

Godzinę temu, Viper napisał:

To jakaś matra? Bo tych francuskich pocisków nie rozpoznaję.



Już zobaczyłem na planach Matra Magic



Tak , zgadza się.  To jest rakieta powietrze - powietrze  R- 550 MAGIC.

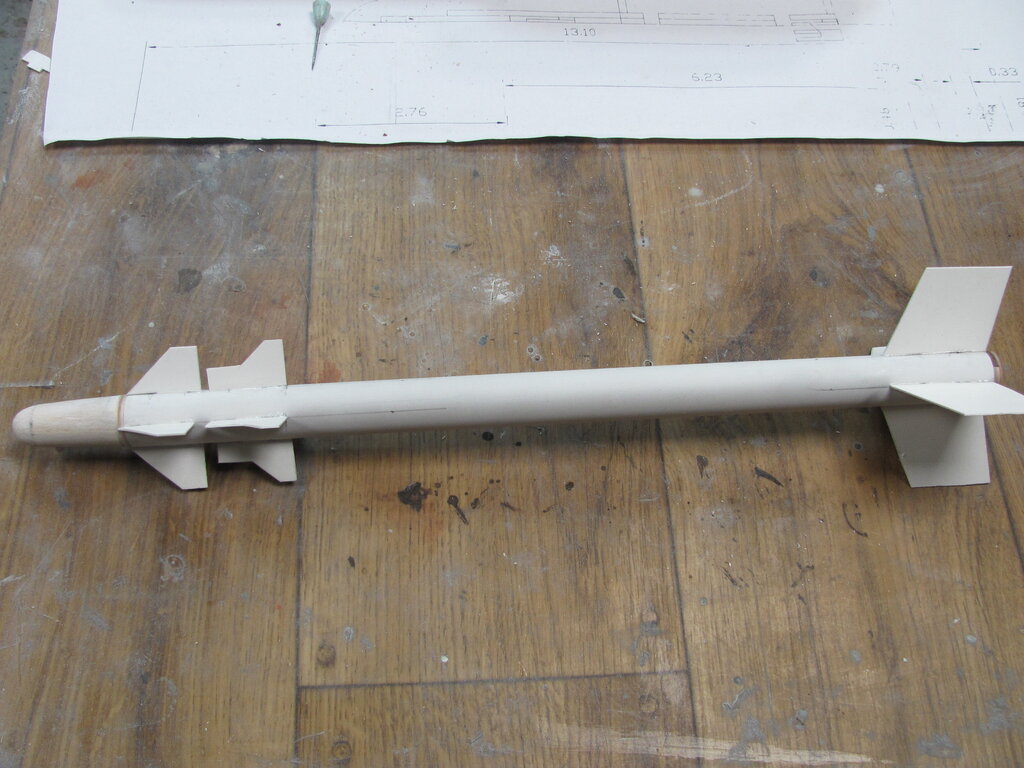

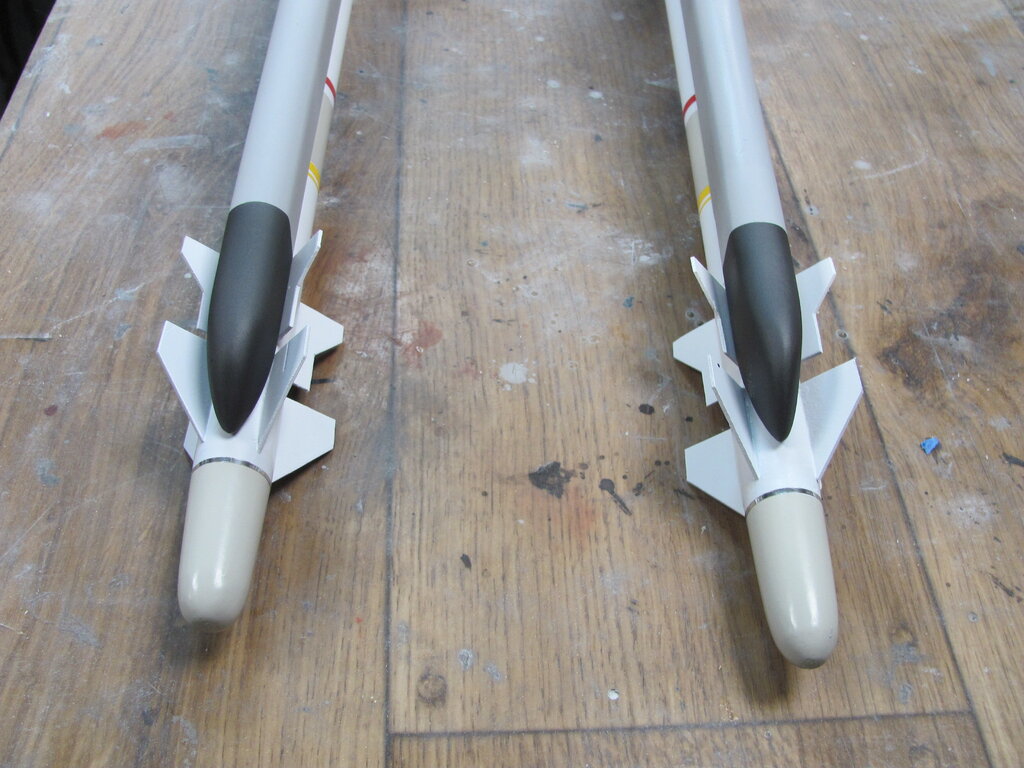

[Lucjan]

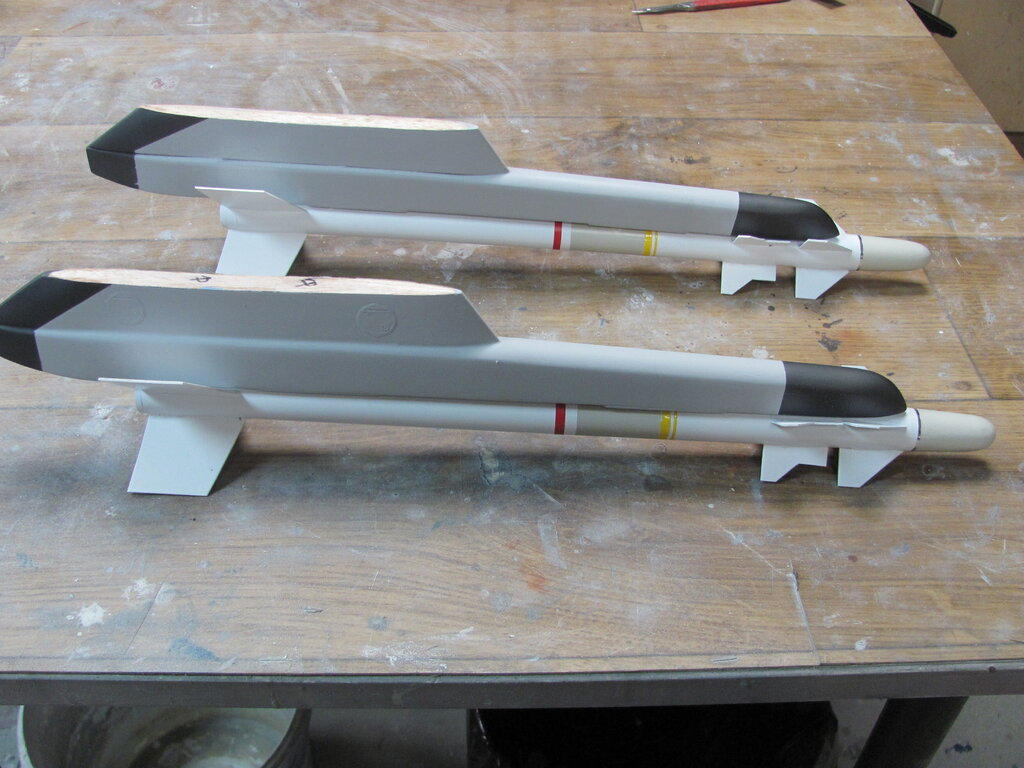

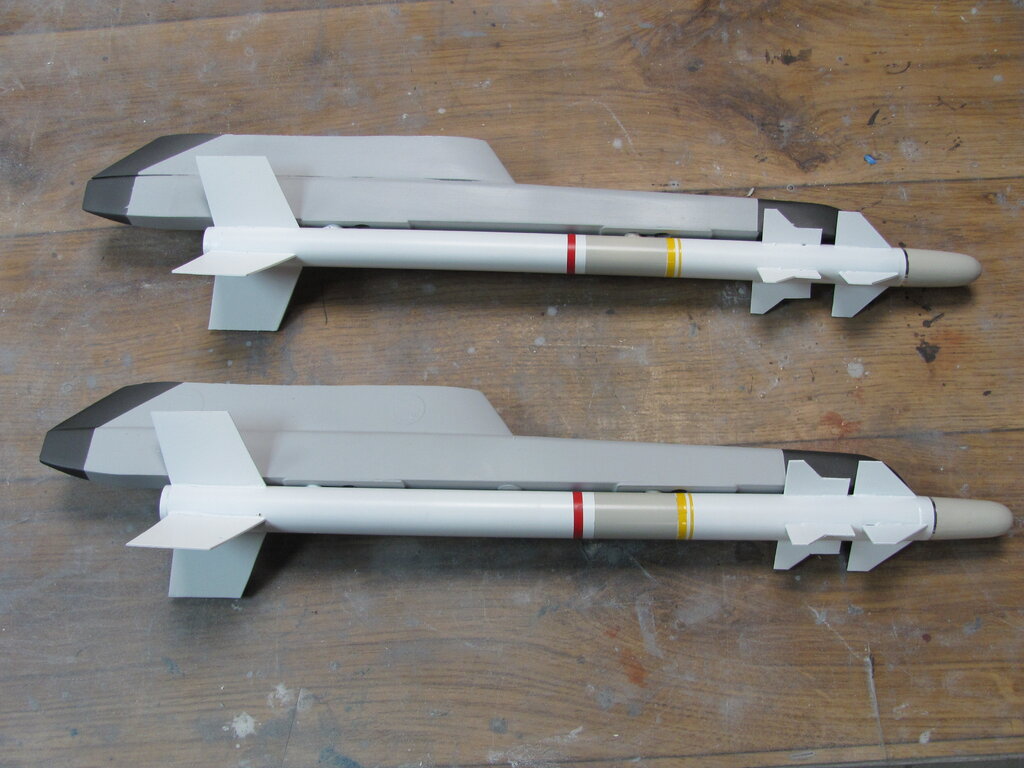

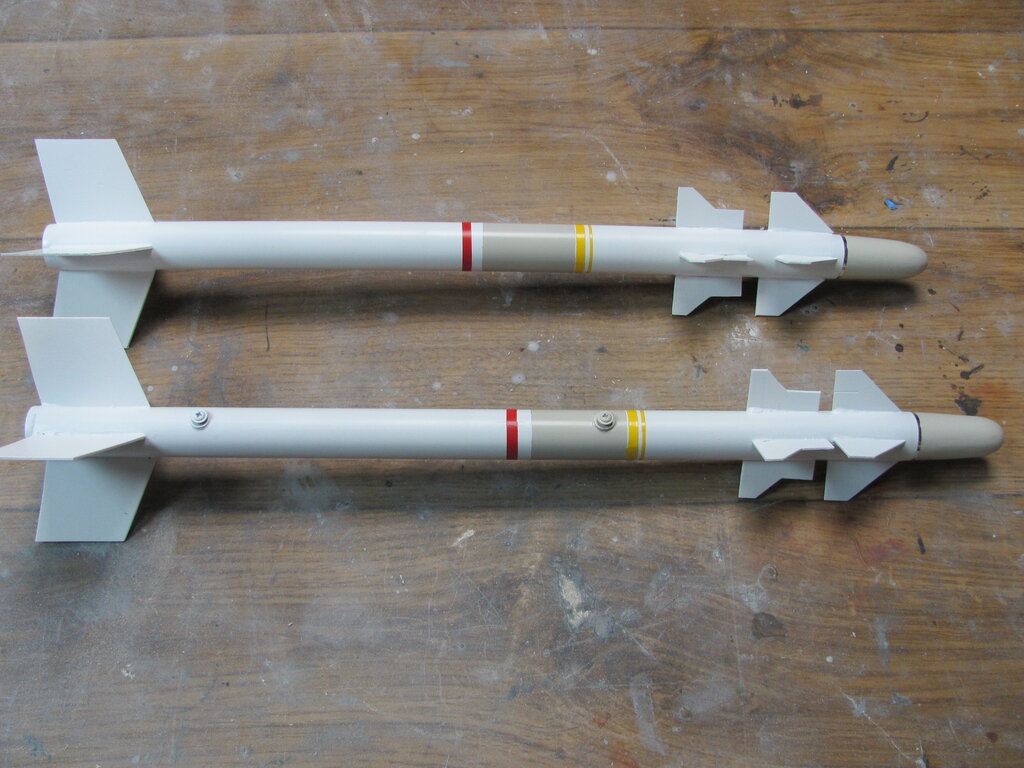

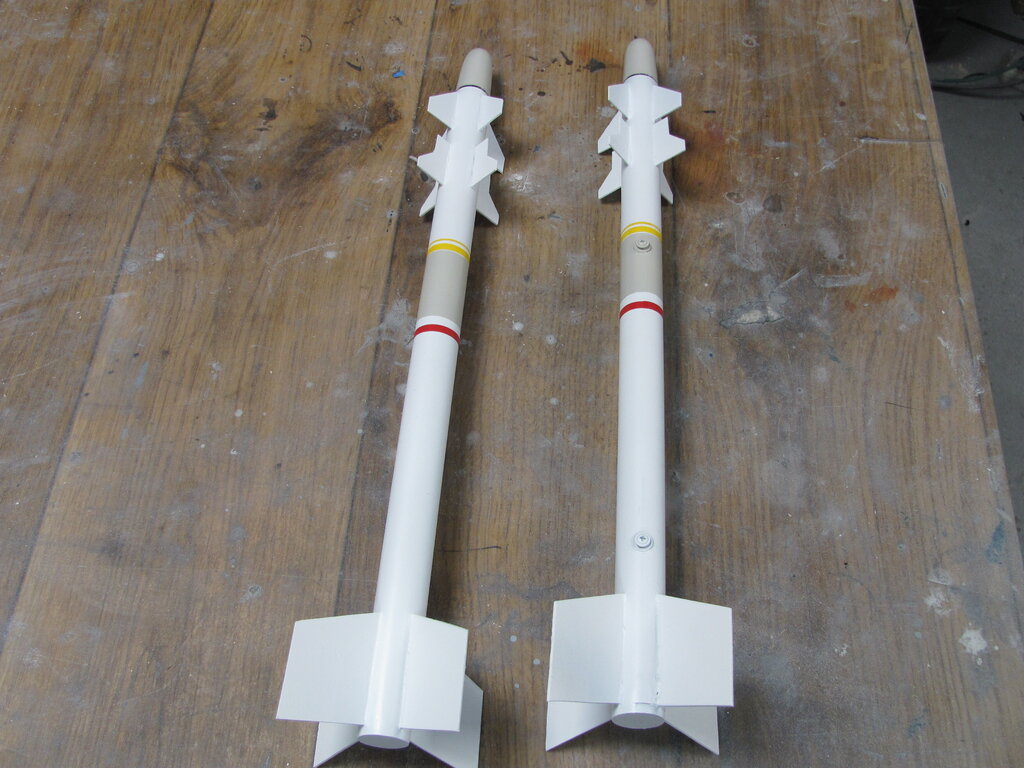

Rakiety  gotowe.
