[Janekm]

Panowie,

Wiem, że podobieństwo aerodynamiczne jest dość odległe od geometrycznego, ale może by tak przeskalować profil skrzydła Draco?

Co Wy na to?



[AKocjan]

15 godzin temu, Stearman napisał:



Dzięki... A rozstaw E? Dasz radę zmierzyć?



No to profeska, ciekaw jestem co to za profil... jest zupełnie inny niż NACA2415.



Twój model lata szybko czy raczej powoli.... Jak sobie radzi w locie poziomym?

@Stearman rozstaw E powinien być ok
Model radzi sobie dobrze przy małych prędkościach, zarówno na klapach jak i w konfiguracji gładkiej (Waga do lotu 4,5 kg). Jedynie co wyróżnia go z poza innych modeli to podatność na  ślizgi - trzeba koordynować zakręty "nogą" bardziej niż w przypadku innych modeli
A jak to wygląda w praktyce - zapraszam na mój kanał YT - mam sporo filmów z tym modelem:
https://www.youtube.com/user/arkadiuszk92

[Janekm]

Stearman,

Nie oglądałeś lotów Draco @AKocjan!?  To trzeba szybko nadrobić, rzadko spotyka się Kogoś tak pięknie radzącego sobie z lądowaniem modelem z kółkiem ogonowym.

No ale trening czyni mistrza.

[Stearman]

Jakoś dziwnie wygląda odmiana NACA2415 z noskiem NASA DOOPS.... a może to tylko moje wrażenie?







[jarek_aviatik]

6 godzin temu, Stearman napisał:

Jakoś dziwnie wygląda odmiana NACA2415 z noskiem NASA DOOPS.... a może to tylko moje wrażenie?







No coż, takie sobie, ważne, że działa. Stosowano to też w rzeczywistych samolotach zwłaszcza przed lotkami.

Ważne abyś prawidłowo wyznaczył kąt zaklinowania skrzydła - liczy się od cięciwy czystego profilu.





[Stearman]

19 hours ago, jarek_aviatik said:

No coż, takie sobie, ważne, że działa. Stosowano to też w rzeczywistych samolotach zwłaszcza przed lotkami.

Ważne abyś prawidłowo wyznaczył kąt zaklinowania skrzydła - liczy się od cięciwy czystego profilu



Cóż, wszystko sprawdziłem i wygląda jak wygląda. Zadziała, a jak nie to skrzydło zawsze można wymienić 😉

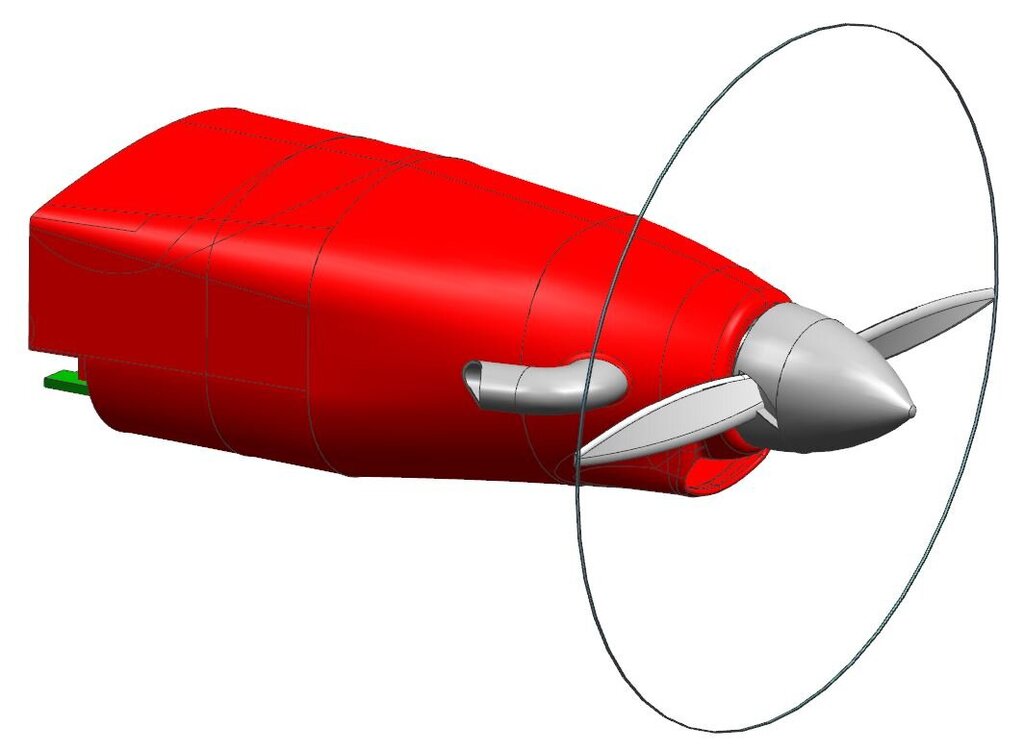

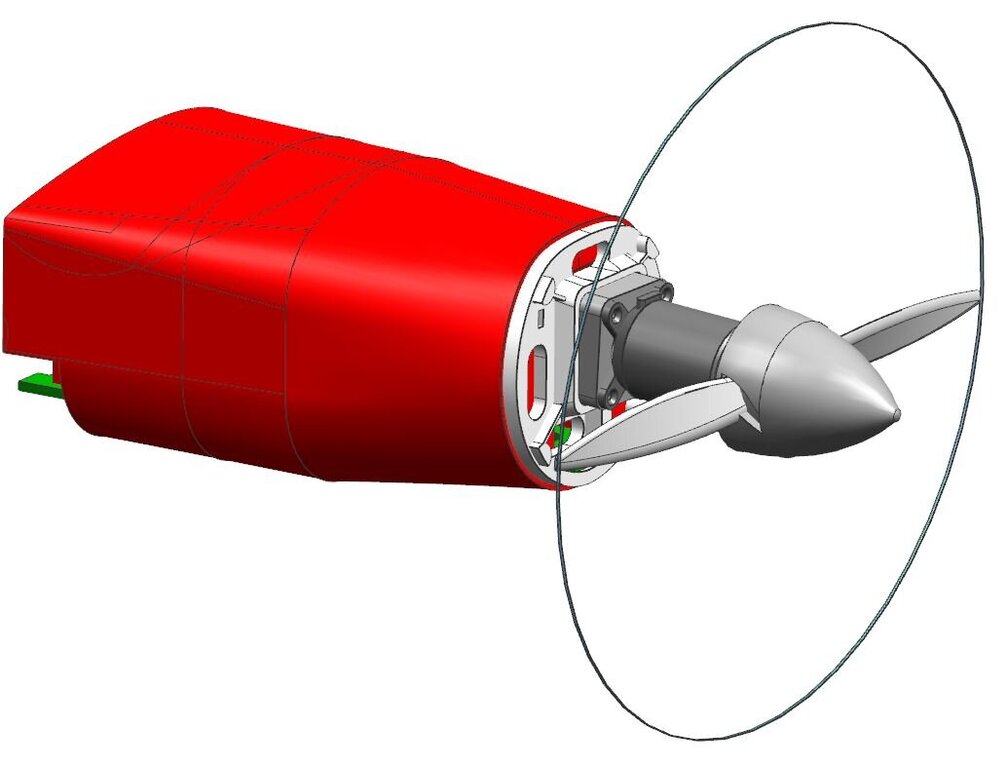

Mocowanie silnika i osłona zaprojektowane. Wręga będzie wydrukowana w 3D, jako separator cieplny drewniana kość ze sklejki.





[Janekm]

Stearman,

Jak tam postępy prac? Podrzucisz coś nowego? Nie oglądam seriali, więc tym bardziej spragniony człek nowości

[Stearman]

8 hours ago, Janekm said:

Stearman,

Jak tam postępy prac? Podrzucisz coś nowego? Nie oglądam seriali, więc tym bardziej spragniony człek nowości

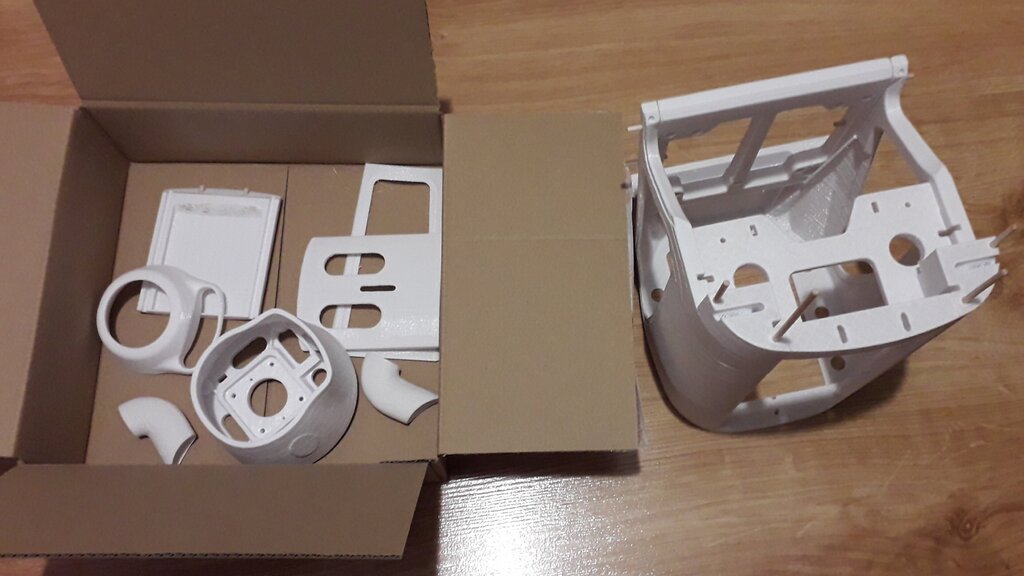

Prace trwają oczywiście i jutro wrzucę relację z początku montażu. Już część elementów mam wydrukowanych, wygląda to całkiem nieźle.

Chce udokumentować cały proces, A nóż ktoś będzie chciał w przyszłości zrobić sobie taki model...

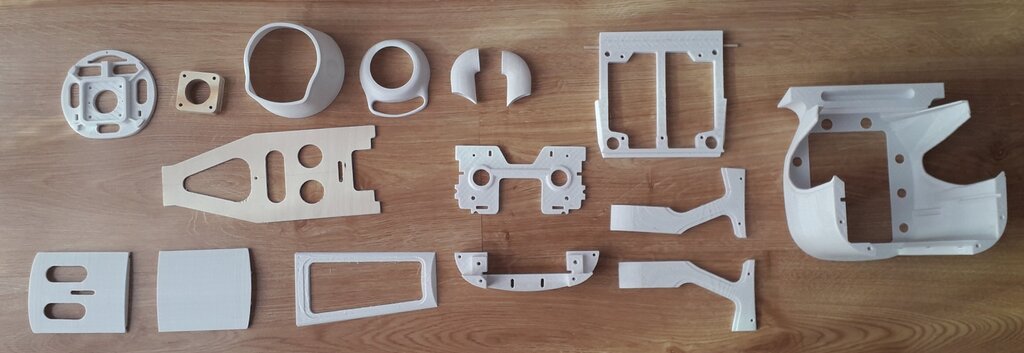

Części gotowe do sklejania...

Jutro muszę wyciąć coś że styroduru na przód....







[Andrzej Klos]

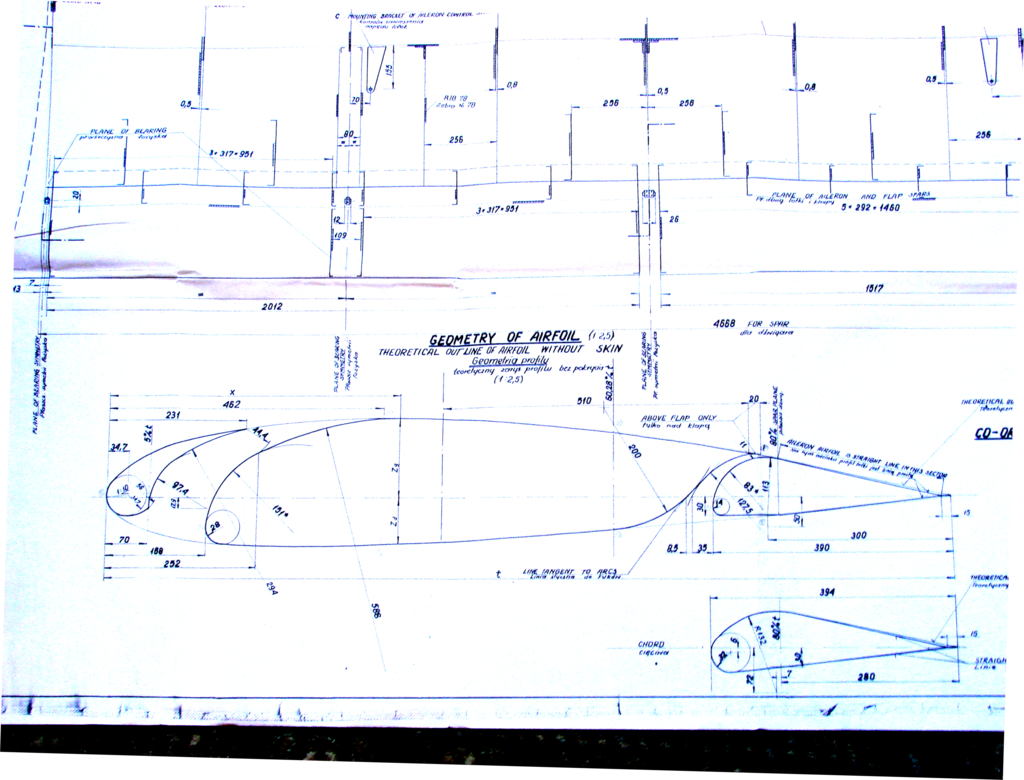

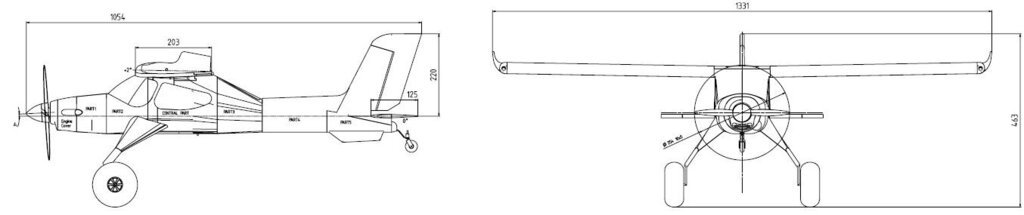

To jest zdjecie, podobno z dokumentacji Wilga.  Wilga miala profil NACA4415 a nie 2415 (tez podobno).





[Stearman]

Części na przód zrobione i ogratowane... można zaczynać klejenie. Brakuje jeszcze dwóch klocków styropianowych.





[Janekm]

W dniu 11.06.2022 o 00:56, Stearman napisał:

A nóż ktoś będzie chciał w przyszłości zrobić sobie taki model...

Stearman,

Moim skromnym zdaniem powinieneś się raczej nastawić na produkcję zestawów 😁

Świetna robota, czekam na ciąg dalszy, powodzenia 👍

W dniu 11.06.2022 o 00:56, Stearman napisał:

A nóż ktoś będzie chciał w przyszłości zrobić sobie taki model...

Stearman,

Moim skromnym zdaniem powinieneś się raczej nastawić na produkcję zestawów 😁

Świetna robota, czekam na ciąg dalszy, powodzenia 👍

[Stearman]

1 hour ago, Janekm said:

Moim skromnym zdaniem powinieneś się raczej nastawić na produkcję zestawów 😁

Świetna robota, czekam na ciąg dalszy, powodzenia 👍



Dzięki za wsparcie, mam nadzieję, że efekt końcowy będzie równie imponujący jak początek. Biorąc pod uwagę cenę, dostępność i kurczący się rynek modeli na rzecz dragonów nie pozostaje nam nic innego jak uruchomić swoje zasoby. Szczególnie w przypadku mniej znanych samolotów.

Staram się wszystko dokumentować.

👍😄

[Stearman]

Co ostatecznie ma być zbudowanie

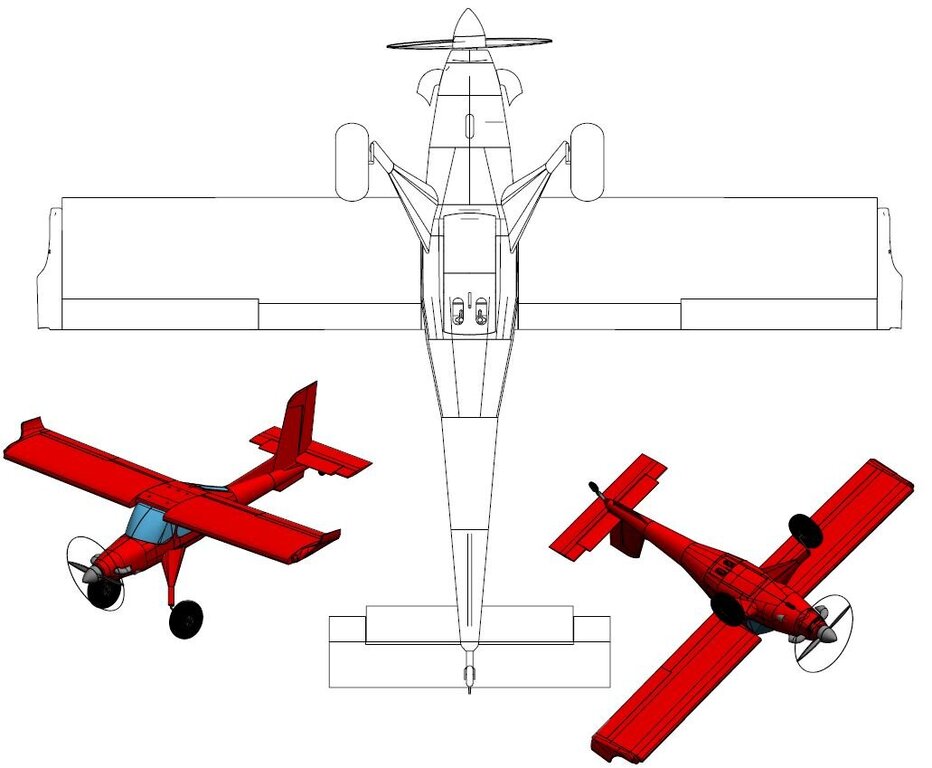

WILGA DRACO 1330mm







[RobRoy]

Jaki profil ostatecznie ?

[Janekm]

Patrząc na rysunki odnoszę wrażenie, że kat zalogowania skrzydła jest troszkę zbyt mały?

Niby jest tam +2°, ale jakoś tego nie widać.

[Stearman]

5 hours ago, RobRoy said:

Jaki profil ostatecznie ?

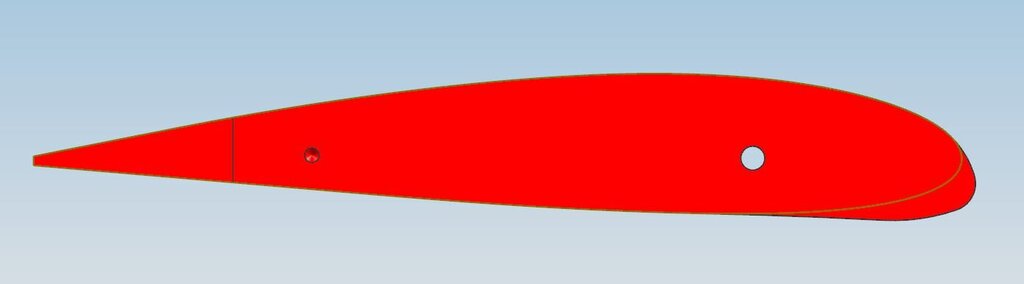

Ostatecznie wybrałem profil NACA2415 NASA DROOPS czyli profil NACA2415 z dodanym "noskiem" dla symulacji aerodynamicznej slotów.



3 hours ago, Janekm said:

Patrząc na rysunki odnoszę wrażenie, że kat zalogowania skrzydła jest troszkę zbyt mały?

Niby jest tam +2°, ale jakoś tego nie widać.

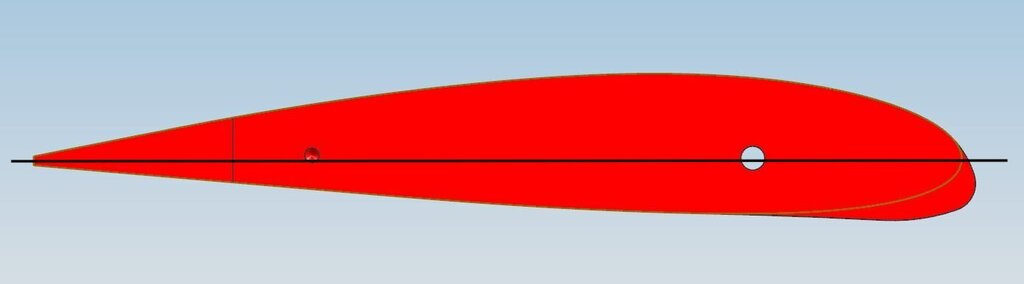

Na pewno jest +2, to tylko wrażenie bo nos profilu jest opuszczony symulując sloty.  Sprawdzę dokładnie jutro i wrzucę jakiś zrzut lepiej pokazujący kąt zaklinowania skrzydła.

[Janekm]

W poprzednim wpisie telefon dokonał autokorekty, oczywiście miało być kąt zaklinowania.

Stearman, ja jednak będę Cię jednak namawiał na te sloty, masz drukarkę 3D, co za problem, a jak nie drukowane, to zwykłe balsowe za 20zł.

Oczywiście to tylko moje sugestie, człowieka ze skrzywionym spojrzeniem na świat, zafascynowanego szeroko pojętą mechanizacją skrzydła spod znaku STOL.😉

[Stearman]

1 hour ago, Janekm said:

Stearman, ja jednak będę Cię jednak namawiał na te sloty, masz drukarkę 3D, co za problem, a jak nie drukowane, to zwykłe balsowe za 20zł.



Dopóki skrzydła nie zrobione to wszystko jest możliwe i może zrobię skrzydło ze slotami. Jakiś konkretny profil STOL by się przydał. Bazowa wersja modelu powinna być prosta stąd monolityczne skrzydło.

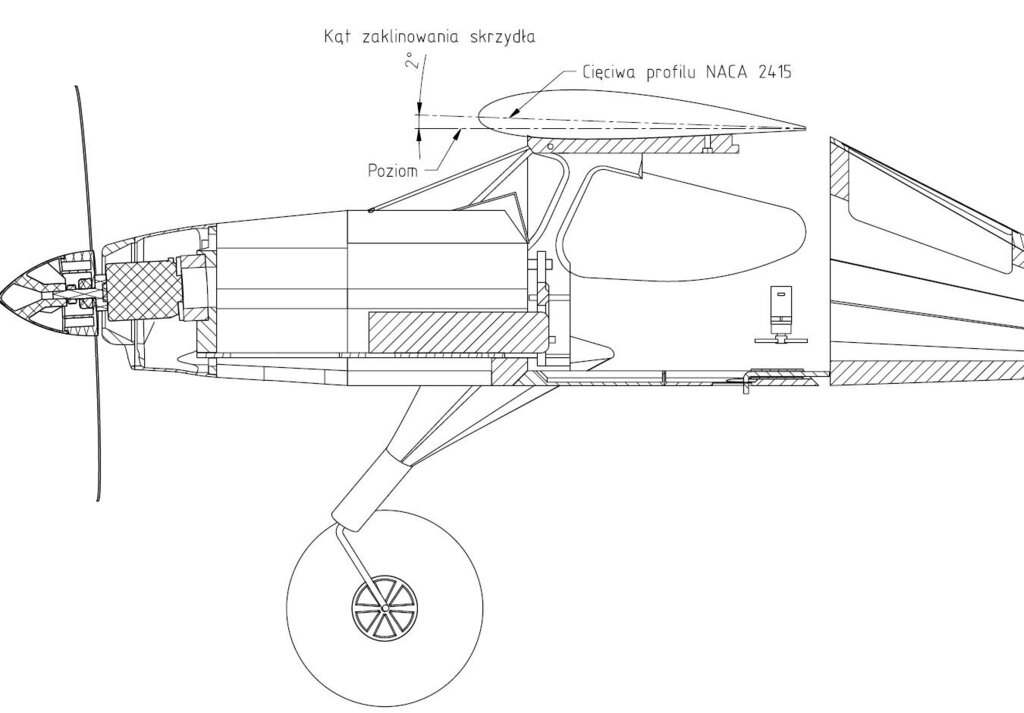

Kąt zaklinowania skrzydła sprawdziłem +2 stopnie.





Poza tym jest szatański plan by pójść po bandzie i wycisnąć z silnika i pakietu max... na granicy wytrzymałości i wzrost mocy, ciągu ze śmigłem 12x6 😈 dla wersji STOL

[Janekm]

W dniu 14.06.2022 o 06:43, Stearman napisał:

Dopóki skrzydła nie zrobione to wszystko jest możliwe

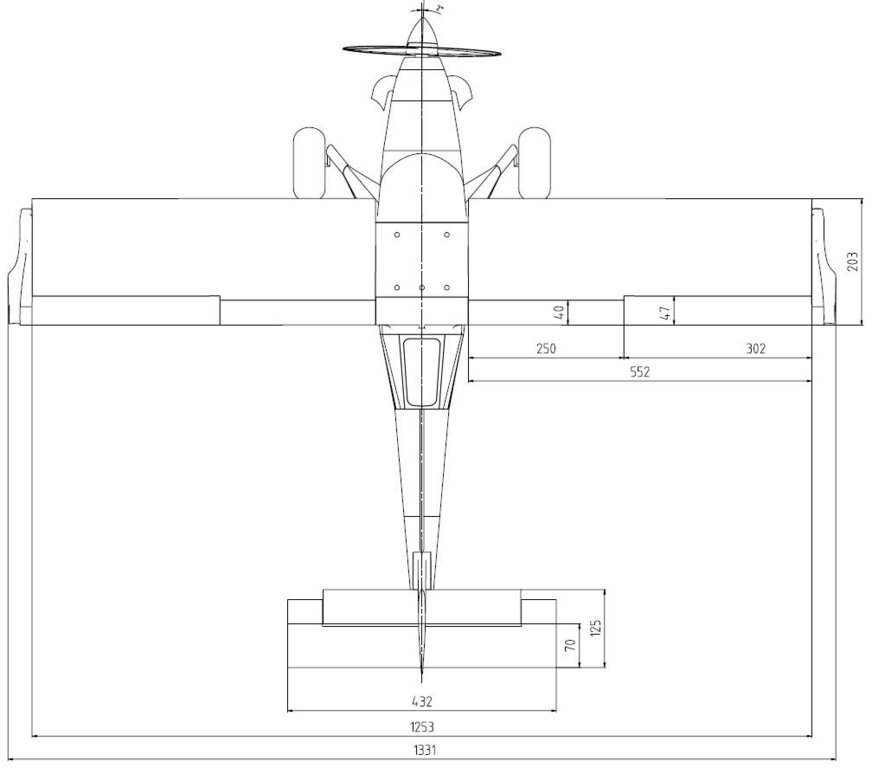

Właśnie na to liczę, skrzydła ze styroduru to prosta konstrukcja, zawsze można zrobić dwie wersje. Pytanie co do powyższego rysunku, czy krawędź natarcia nie jest zbyt mocno przesunięta do przodu? Być może to tylko moje odczucie, ale jak się coś projektuje i cały czas wpatruje w obiekt działań, to można nie zauważyć czegoś, co ktoś inny zauważy na pierwszy rzut oka.

Zaś w temacie osiągania granic wytrzymałości, to w ramach dopingu, do obejrzenia: (mam nadzieję, że nie było)



[Stearman]

8 minutes ago, Janekm said:

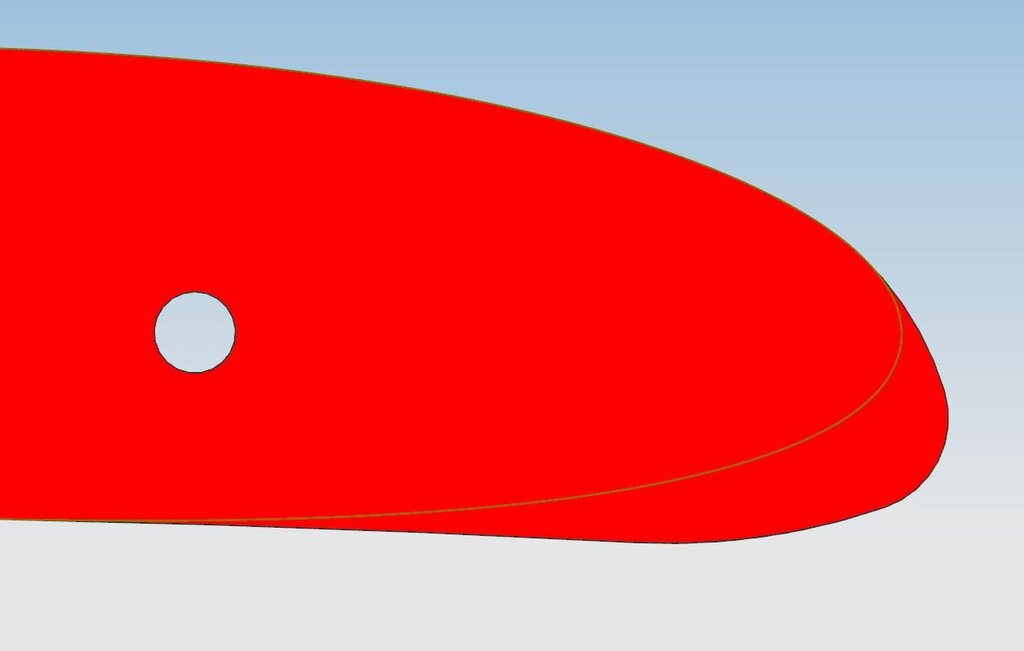

Pytanie co do powyższego rysunku, czy krawędź natarcia nie jest zbyt mocno przesunięta do przodu?

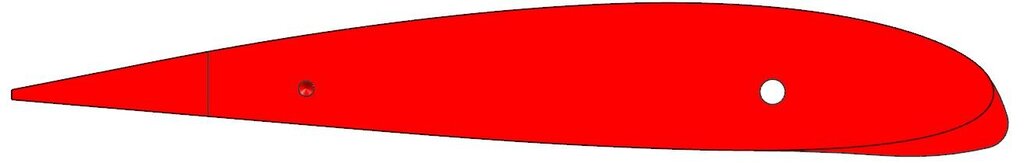

Może to tylko wrażenie, bo nie widać w przekroju przedniej szyby....?
