"EDF" 125mm - czyli homemade :)

edf stealth depron parkjet

  • Zaloguj się, aby dodać odpowiedź
77 odpowiedzi w tym temacie

#1 sławek

sławek
  • Modelarz
  • 1142 postów
  • Age: 51
  • GG:
  • SkądWrocław
  • Imię:Sławek

Napisano 28 wrzesień 2013 - 15:05

Przepraszam na wstępie tych którzy liczyli na relacje o jakimś wypaśnym HI-ENDowym napędzie EDF -niestety -to tylko szaleństwo starego człowieka czyli pseudo edf własnego pomysłu .

Zachęcony dzisiejszymi testami tego "napędu" postanowiłem się podzielić wstępnymi efektami .
Jako napęd użyłem silnik TP 2409-12 plus przyciętych śmigieł SF ;pierwsze jest z 9x4 drugie 9x6 ( oba do średnicy
12cm ) .
Stator to parę listewek.odrobina balsy i odpady depronu.

Dołączona grafika

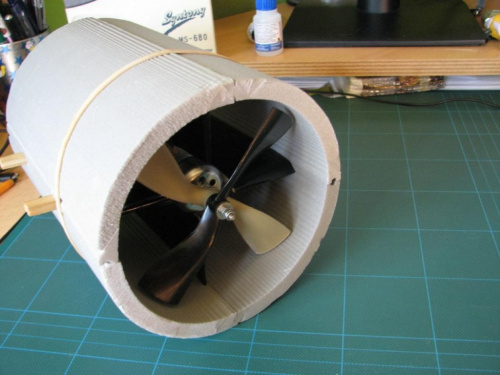

Tunel napędu wycięty z styroduru (jeszcze raz dzięki Marek) i jeszcze nie wykończony -tylko z mojej niecierpliwości złożony do testu.

Dołączona grafika

Cały ten zestaw został dziś na na szybko uruchomiony i.......okazało się że to działa :) nie mam wagi chwilowo ale ciąg jest naprawdę zachęcający ,a jak dojdzie dysza myślę że prędkość też będzie słuszna.
Pozostało mi do tego czegoś dorobić płatowiec któremu taki silnik -beczka by pasował wizualnie -niestety odpadają samoloty realne bo przy tej średnicy uzyskał bym model gigant .Trzeba coś naszkicować samemu

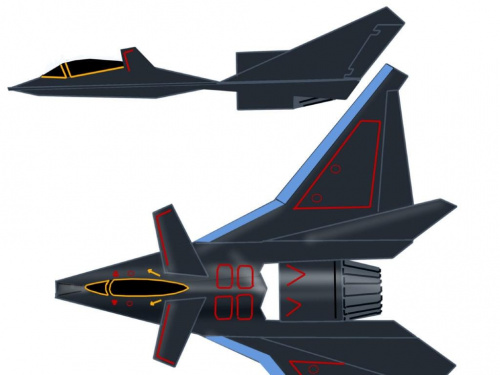

Dołączona grafika
jeden z pierwszych szkiców , ale myślę o delcie zamiast niby układu kaczki...... szukam pomysłów, może ktoś coś mi podsunie?
  • 0
