F-22A RAPTOR - plany Steve Shumate

[przemo]





Fajna czysta robota, czekamy na ciąg dalszy i oblot, zdążysz przed śniegiem ??

Dziękować dziękować co do oblotu to raczej nie zdążę przed śniegiem no chyba że pogoda w listopadzie okażę się aż nadto łaskawa, brakuje mi silnika (najprawdopodobniej i bardzo bym chciał emax 2812 ale nie wiem jak końcowa waga wskaże bardzo bym się cieszył z 600 g gotowego do lotu ... jak przekroczę to emax GF 2210/20) i brakuje źródła prądu, będę chciał użyć pakietów 1300 ewentualnie 1500. Na oku mam dualsky 1300. Żeby to zakupić czekam do listopda na kolejne święto "matki boskiej pieniężnej" :DRafał wiem wiem film już widziałem z tego eksperymentu bajer na maksa i słuszna Twoja uwaga jutro wybieram się do Wojtka jak tylko wrócę ze służby do domu celem przeróbki instalacji. Światła silnika podłączone do regla a oświetlenie kabiny i skrzydeł włączane z poziomu aparatury, czyli z jednej instalacji robia się dwie.Poniżej film nakręcony przez Wojtka z podłączeniem diody do regulatora.http://vimeo.com/51802993EDIT ...Film już na serwerze

[przemo]

Dzisiaj pracę ruszyły dalej ale aparatu brak przy budowie. Dzień kolejny przysporzył przyklejonymi statecznikami pionowymi waz z kratownicą przygotowaną do przyklejenia poszycia górnego, przed którym mam ogromne obawy ... kolejna zmiana w instalacji oświetleniowej ... z jednej instalacji zrobiły się dwie:- pierwsza to oświetlenie silnika połączone z regulatorem- druga włączana z poziomu aparatury czyli oświetlenie skrzydeł, podświetlenie kabiny (kokpit pilota, czy może a raczej celownik) i do dzisiaj nowość światła do lądowania (dwie białe diody SMD)Film obrazujący działanie oświetlenia :http://vimeo.com/51859659foto podświetlenia kokpitu pilota (fragment pleksi 15 x 20 mm zmatowiona, po środku wywiercony otwór na diodę 3 mm)Mam nadzieję że to jakoś będzie wyglądać w locie

[robertus]

super

[przemo]

super



Dziękuje

[Wojtek Sz]

No powiem Ci nie spodziewałem się takiego efektu.

[przemo]

mam nadzieję że efekt będzie jak raptor wzbije się w powietrze

[RAFALR30]

Przemo - mam nadzieję, że ujrzę na zdjęciach zrobione wnętrze kabiny w Twoim F-22 wraz z pilotem. W sieci aż roi się od zdjęć wnętrza kabiny F22 - grzechem byłoby nie skorzystać z takich dobrodziejstw. Oświetlenie 6+. Owiewkę kabiny będziesz robił z "kopytka"?

[przemo]

Obiecuje że będę się starał jak mogę tak owiewkę mam zamiar zrobić na kopycie czyli kawał drewna, butelka pet i opalarka elektryczna ewentualnie piekarnik ... teraz toczę boje z poszyciem górnym i niestety bez szpachlówki się nie obejdzie raczej

[robertus]

Włącznik to nic innego jak elektroniczne bebechy z serwa



Czy mógłbyś opisać to rozwiązanie.

[przemo]

Powiem tak wyłącznik to płytka wyciągnięta z serwa w moim przypadku to najzwyklejsze serwa 9 g (cały układ sterowania serwem), gdzie odlutowany został silniczek i zamiast niego przylutowana dioda i dodatkowo w miejsce potencjometru wsadzony opornik. Tak tylko pokrótce powiedziane z tegoż tytułu że po pierwsze autorem tegoż oświetlenia jest Wojtek Sz, który bardziej szczegółowo opiszę przeróbkę serwa na wyłącznik (może jeszcze dzisiaj w tym temacie) a po drugie jestem noga jak chodzi o elektronikę W moim modelu znajdują się dwa takie wyłączniki jeden do oświetlenia silnika a drugi to oświetlenia zewnętrznego. Diody jakie zostały zastosowane to 12 V o podwyższonej jasności.

[przemo]

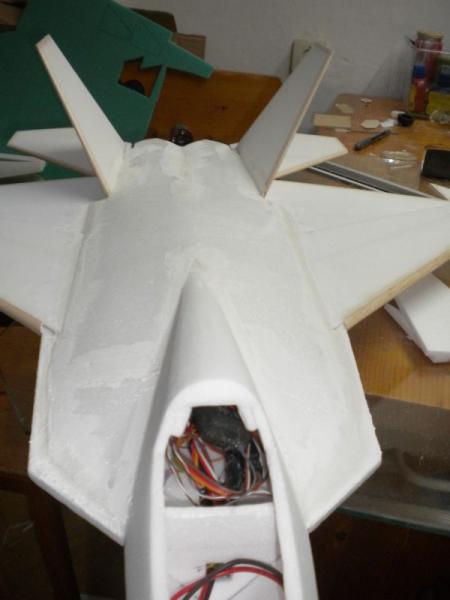

Ufffff ... poszycie górne na miejscu teraz tylko troszkę szpachli i szlifowania



W zasadzie powoli ruszam z kabiną na razie dopasowywany spód i będę się starał dobrze zagospodarować wnętrze



Szpachla schnie na grzbiecie więc urządziłem "kasting" na pilota który poprowadzi Raptora do chwały bądź kreta i wygrał jeden z pilotów bliźniaków na co dzień pilotujący dwusilnikowego Jackal'a

... and the winner is ...



zmienimy mu make up i może jakoś spasuje jak pilot rasowego park jet'a

[Wojtek Sz]

Przemku - częściowo opisałeś już przeróbkę serwa na wyłącznik.

Nie będę się rozpisywał, a wszystkich zainteresowanych zapraszam do lektury artykułu w EDW nr 9/98 „Nietypowe zastosowania serwomechanizmów modelarskich”. Poczytajcie też artykuł kolegi z sąsiedniego forum, on też bawił się w przeróbkę serwa i zasilał nim diodę LED 1W. Jest również artykuł "KLASYCZNE" WYKORZYSTANIE SERW MODELARSKICH".

[robertus]

W sumie, żeby uniezależnić się od poboru prądu zamiast silniczka można by podłączyc przekaźnik 5V/12V

Wtedy można sterować większymi prądami.

[Wojtek Sz]

W sumie, żeby uniezależnić się od poboru prądu zamiast silniczka można by podłączyc przekaźnik 5V/12V

Wtedy można sterować większymi prądami.

Tak Robercie podłączając przekaźnik / tranzystor mocy można zrobić z pomocą tego układu cuda. (np odpalać race świetlne)

[przemo]

Istna nie moc twórcza ... przyznam się szczerze że brakuje mi pomysłów jak wykończyć kabinę ... pilot jak chodzi o wielkość pasuje w sam raz idealnie w sumie oceńcie sami



Jak to pilotowi będzie świeci w nocy





Jakieś pomysły ? ja mam brak ...

[robertus]

Wydrukuj i naklej.

[przemo]

jak bym jeszcze miał co wydrukować było by wspaniale ... coś kopałem po sieci ale nic nie mogę znaleźć ... zabieram farby zaczynam coś malować w tej kabinie zobaczymy co wyjdzie

[robertus]

w wątku o f-16 z epp jest kabinka do wydrukowania

[przemo]

dzięki zaglądnę

[przemo]

Co myślicie o czymś takim ? makieta z tego żadna ale coś zawsze urozmaici







Pilot idzie do przemalowania i będzie trzeba mu dorobić maskę
