SAAB JAS - 39 GRIPEN - park jet


przemo

Rekomendowane odpowiedzi

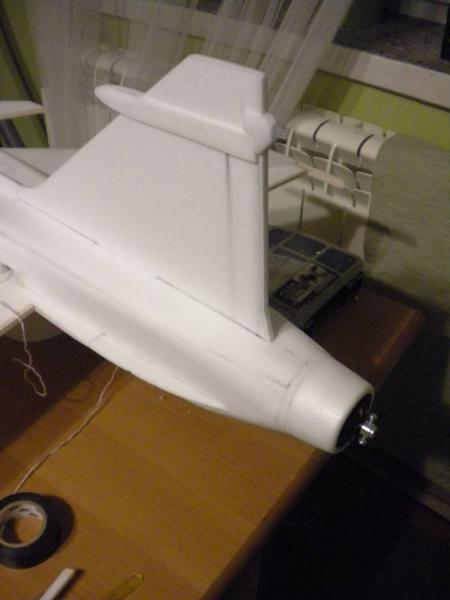

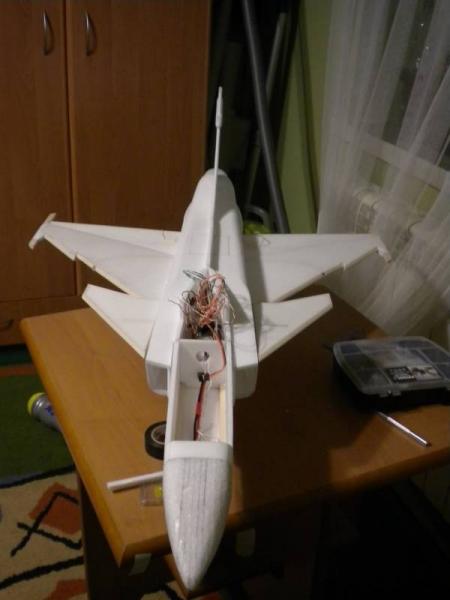

Przysiadłem i przemyślałem i jednak pracę dało się dalej pchnąć :) kilka zdjęć z postępu w zasadzie nie ma się co rozpisywać dodam tylko, że przewody do oświetlenia wypuszczone wszystkie, przyklejone poszycie górne, statecznik pionowy oraz kanardy ... według mnie przypomina już sylwetką Gripena ... a jakie są wasze odczucia ??? ;)





















Teraz myślę nad wykonanie kolejnego włazu rewizyjnego zaraz za kabiną w celu lepszego dostępu do odbiornika i układu sterującego oświetleniem.

Odnośnik do komentarza
Udostępnij na innych stronach

Tomku dziękuje za dobre słowa staram się jak mogę :) Rafał z przodu jeszcze coś podziałam, że coś zaokrąglić ale szału raczej nie będzie z racji że wręgi w kadłubie są kwadratowe i jak za bardzo zacznę zaokrąglać to braknie mi "mięsa" na krawędziach kadłuba ... ale dołożę wszelkich starań żeby efekt wyszedł jak najlepszy w moim wykonaniu ;)



Dzisiaj w zasadzie same drobne sprawy czyli wykonałem kolejny właz rewizyjny do komory odbiornika i najprawdopodobniej dostępu do atmegi ale sprawa jeszcze dyskusyjna i może umieszczę ją w komorze co regulator. Dodatkowo Gripen będzie miał jeszcze jedno światło mrugające na grzbiecie w okolicy tegoż włazu rewizyjnego :)

otwarty właz




zamknięty właz

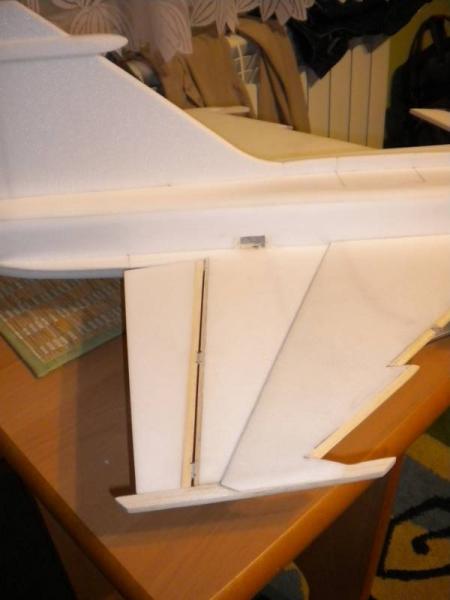

No i do modelu w końcu dołączył ostatni ster ... Lotki :)

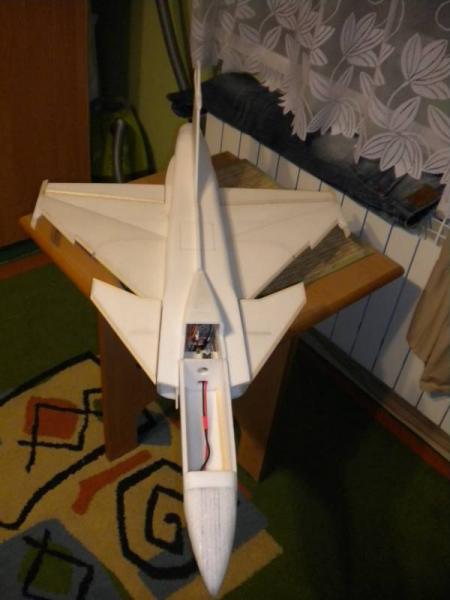

a tak wygląda całość już z lotkami







Co do kabiny to się wstrzymam na razie do czasu jak przybędzie figurka pilota żeby potem uniknąć rozczarowania że pilot nie pasuje. Może w przyszłym tygodniu uda się okiełznać sterowanie oświetleniem ale to już leży w łasce poczty i chęci jak również wolnego czasu Wojtka Sz ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Hej w zasadzie programator do atmegi jak i atmega zostanie wysłana dopiero w poniedziałek, liczmy że przyjdzie koło czwartku to może w piątek przejadę do sklepu po podstawkę do niej więc jak dobrze pójdzie to podrzucę Ci to wszystko w piątek ;) a płytka przecież może poczekać aż w końcu się odrobisz i przyjdzie kolej na nią ;) ... co do następnego modelu hmmmm ... nie wiem ... będzie trzeba najpierw oblatać gripena no chyba że się przymierze do czegoś co jest przystosowane do startu z wody a jak z wody to i ze śniegu np Polaris ? albo coś się wybierze z domowego hangaru i uzbroi w narty ;) ... w zasadzie nie wiem czy nie wytrzymam i nie polatam jak mróz troszkę zelży ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Przymierzyłem dzisiaj detale do Gripena ... skromnie bo skromnie ale według mnie w zupełności wystarczy będzie taki mix oznaczeń z racji że przecież to nie makieta a najbardziej spodobał mi się motyw gryfa na stateczniku pionowym. Wszystkie maszyny jakie znajdowałem z tym detalem są dwu osobowe i w zasadzie większość ma tylko gryfa i małe oznaczenia Królewskich Szwedzkich Sił Powietrznych w dodatku w szarym kolorze, a moja będzie jednoosobowa ale postanowiłem dodać oznaczenia jednak w kolorze dla lepszej widoczności modelu ;) taka drobna przymiarka robiona na szybko













Odnośnik do komentarza
Udostępnij na innych stronach

Prace nie co zwolniły ale powoli powoli do przodu coś się posuwa ... powoli trzeba zacząć myśleć nad kabina i patrząc na ostatnie zdjęcie w poprzednim moim poście zakończenie kabiny strasznie raziło kątami prostymi więc co nie co dokleiłem mięsa, potem potraktowałem co nie co nożem potem papierem ściernym i wyszło mi coś bardziej przyjazne oczom ;) teraz przynajmniej owiewkę kabiny będzie można łatwiej dopasować




Jak też pisałem że powoli trzeba myśleć nad kabiną to powstała już wstępnie podłoga, którą oczywiście jeszcze będzie trzeba ładniej spasować z kadłubem




Już w zasadzie kleją się dwa kawałki kantówki na kopyto kabiny ... w piątek jak się uda to może coś porzeźbię w drewnie ;)




Wydrukowałem kokpit, który otrzymałem do RAFALR30 za co bardzo mu dziękuje i coś zacząłem sklejać ... jak w sumie mi to wyjdzie na koniec to nie mam pojęcia ale z pewnością się pochwalę o tym na łamach forum ;)




Ciąg dalszy oświetlenia ... dokleiłem diody czerwoną i zieloną na boki kadłuba i osadziłem w sklejce 0,8 mm




Jak widać na pierwszym zdjęciu do kompletnego oświetlenia brakuje mi tylko jednej czerwonej diody, najlepiej ze ściętym łebkiem po lepiej świeci na boki bądź jakąś matowa, którą mam nadzieję uda mi się nabyć w piątek ;) ...



... cdn ...

Odnośnik do komentarza
Udostępnij na innych stronach

Dzisiaj do przodu posuwam się cały czas do przodu z robotą ;) kantówki ładnie się skleiły więc jakieś tam delikatne dłubanie nad kopytem kabiny się dzisiaj odbyło a o to efekt na dzień dzisiejszy ... efekt działania dłuta ... "canopy during construction" ;)




a dzisiaj odwiedziłem Wojtek Sz i model uzyskał kompletne oświetlenia, które można oglądnąć na poniższym filmie ale najpierw co nie co o nim ... światła pozycyjne załączają się zaraz po podłączeniu pakietu. Światła migające mam podpięte pod kanał podwozia a światła do lądowania umieszczone w natarciu skrzydła mam podpięte pod kanał klap. Dodam że posiadam aparaturę Radiolink T6EAP.



Film z prezentacją

http-~~-//vimeo.com/55620930

Odnośnik do komentarza
Udostępnij na innych stronach

Oświetlenie też mi się bardzo podoba a moja małżonka jak to zobaczyła stwierdziła, że w tym roku choinka na święta nam nie potrzebna tylko do Gripen'a dowiesimy jakieś "bombki" i ewentualnie jakiś łańcuch i będzie nowy symbol świąteczny, zamiast "bożonarodzeniowego drzewka" będzie "bożonarodzeniowy gripen" :P

Co do malowania plan jest taki depron zmatowić papierem ściernym, przetrzeć benzyna ekstrakcyjną, żeby pozbyć się startego depronu i odtłuścić powierzchnię i pomalować sprayem ecorevolution tak samo jak w F-22 :) linie podziału blach zrobię pisakiem już po malowaniu a na sam koniec malowanie całości bezbarwnym lakierem wodnym i oklejenie spodu modelu przeźroczystą folią oracover żeby przy lądowaniach depron bardzo nie cierpiał sposób podpowiedział kolega Robertus który sprawdza się świetnie.

Zabierając się za kopyto nie zobaczyłem że z jeden strony mam konkretnego sęka, w sumie nie był by to żaden kłopot ale w sęku było strasznie dużo żywicy co powodowało bardzo szybkie zapychanie się tarczy ściernej na szlifierce w dosłownie parę sekund. Suma sumarum postanowiłem wykonać kopyto raz jeszcze i wczoraj z rana udało się skleić dwa kawałki kantówki i na wieczór miałem coś już takiego wystrugane wstępnie dłutem. Akurat była to już końcówka drzewa więc oczywiście tez trafił się sęk z przodu kopyta ale postanowiłem odciąć kawałek i dosztukować odcięty fragment, który przykleiłem dla świętego spokoju na kołku dla lepszego trzymania i nawet się trzyma ;)







ze styroduru dorobiłem tylna cześć zabudowy kokpitu




... cdn ...

Odnośnik do komentarza
Udostępnij na innych stronach

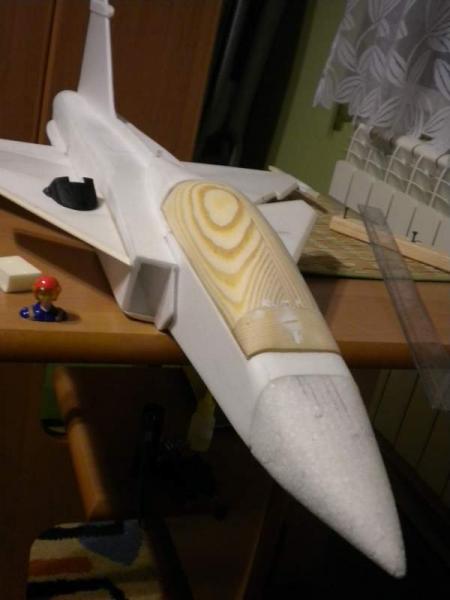

Po mimo niedzieli podgoniłem że HEJ !!! :D kopyto skończone




no a jak skończyłem kopyto to grzechem by było nie zdjąć z niego odcisku kabiny ;)

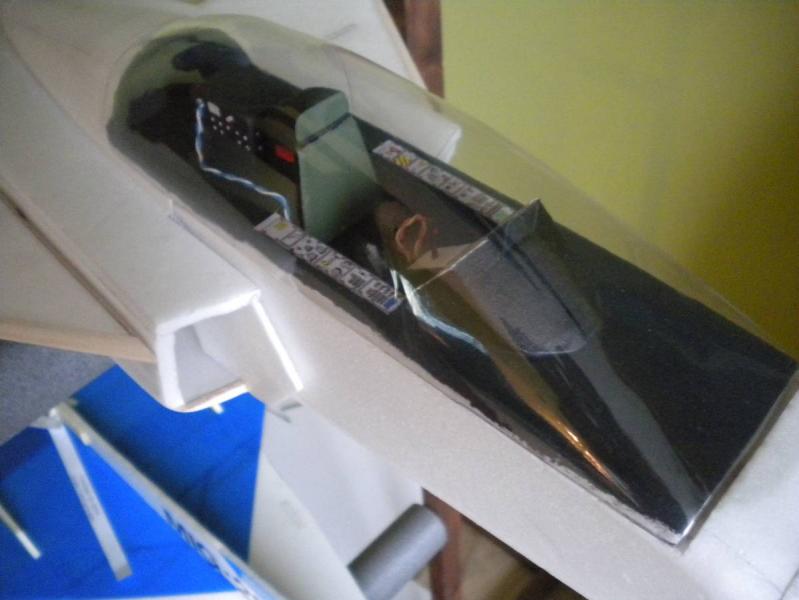

a oto efekt ;) na zdjęciach delikatna przymiarka kokpitu i pilota, który docelowo leci w okolice Poznania (jak się nie mylę) żeby pilotować innego F-22 Raptora.













Teraz już wiem że podłogę kabiny muszę pogłębić o jakieś od 5 do 10 mm żeby zmieścić takiego jegomościa co ma przyjechać z HK

http://www.hobbyking...6mm_White_.html



lub takiego jeszcze nie zdecydowałem który zawędruje do kokpitu

http://www.hobbyking...x44mmx24mm.html



i co sądzicie o takiej kabinie ? Ja na chwilę obecna jestem zadowolony choć gdzie nie gdzie wyszły mi pewne załamania na kabinie więc może będę kombinował z drugim odciskiem ..

... cdn ...

Odnośnik do komentarza
Udostępnij na innych stronach

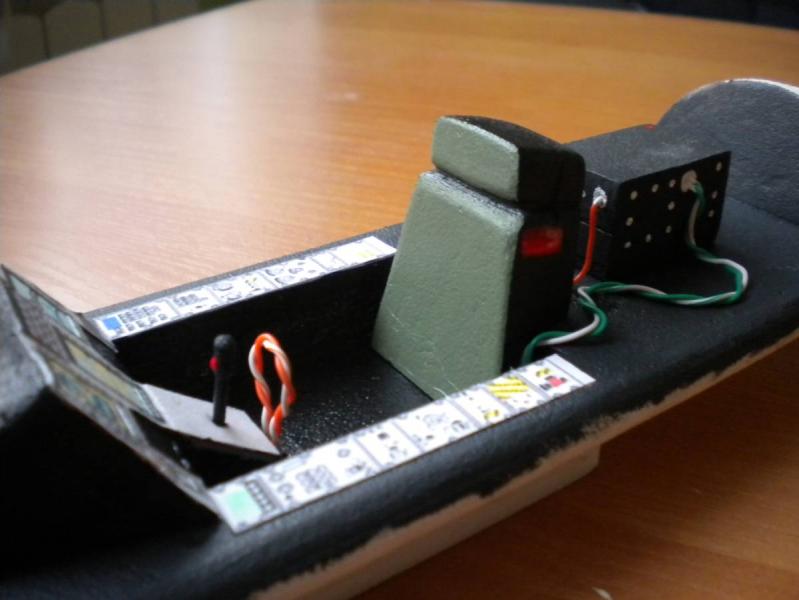

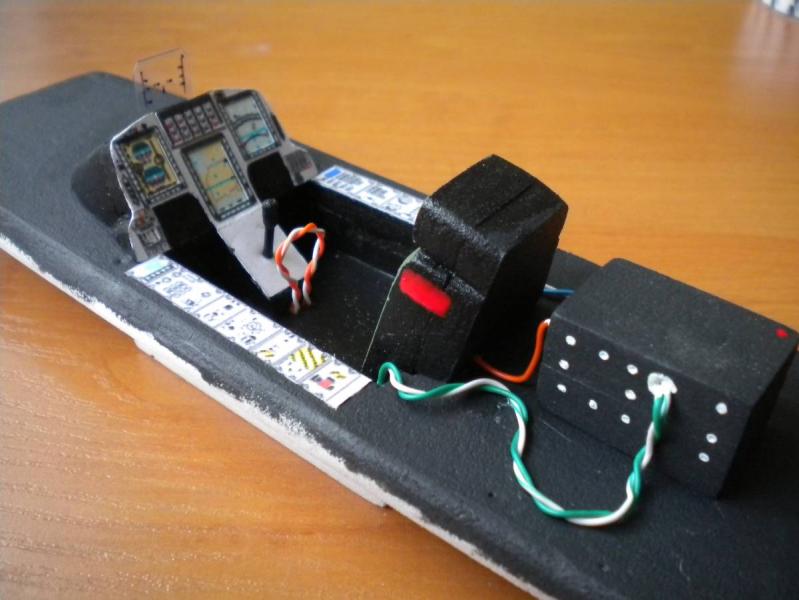

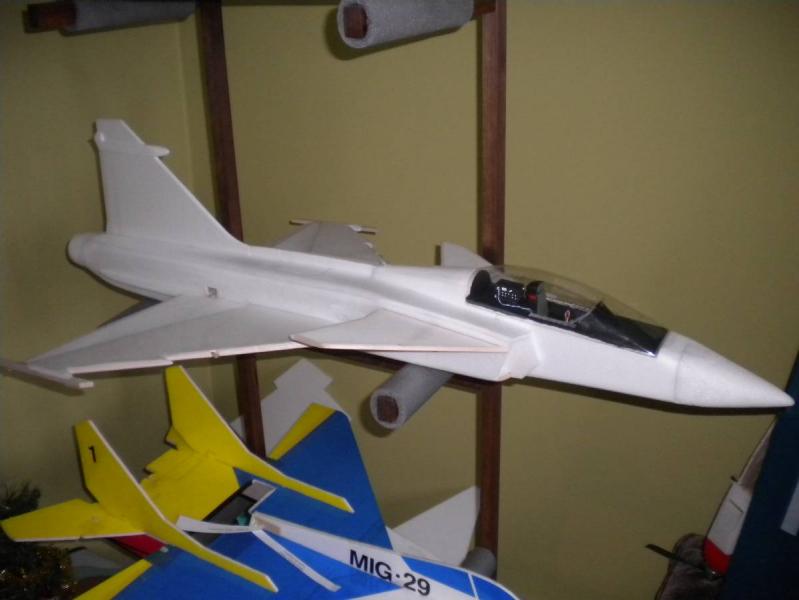

Miałem zacząć z kabiną jak przyleci pilot no ale to jakoś silniejsze ode mnie i nie wytrzymałem musiałem coś podłubać ... mam nadzieję że nie pomyliłem się w obliczeniach i pilot się zmieści :) wnętrze kabiny skończone teraz cierpię na deficyt PET'a białego tego idealnego bez zarysowań z którego w końcu wycisnę taką kabinę, która mnie zadowoli ;)



a teraz kilka zdjęć













Odnośnik do komentarza
Udostępnij na innych stronach

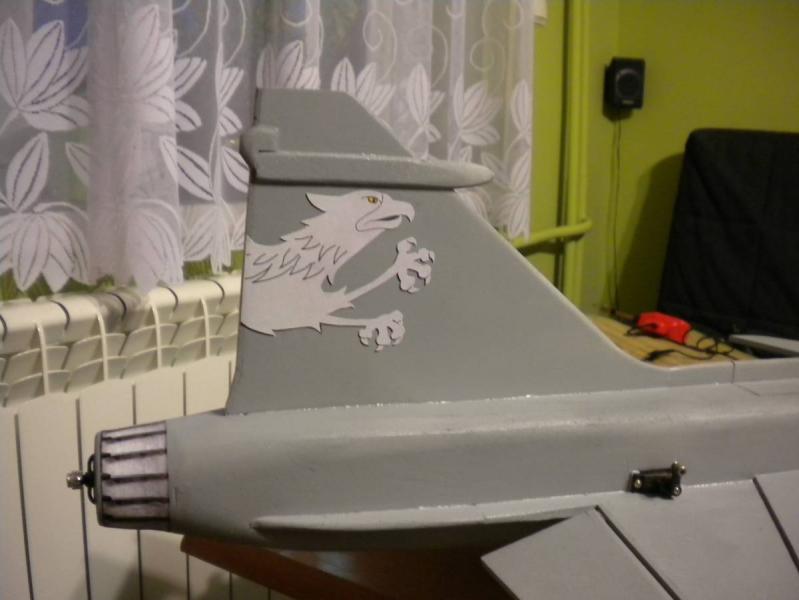

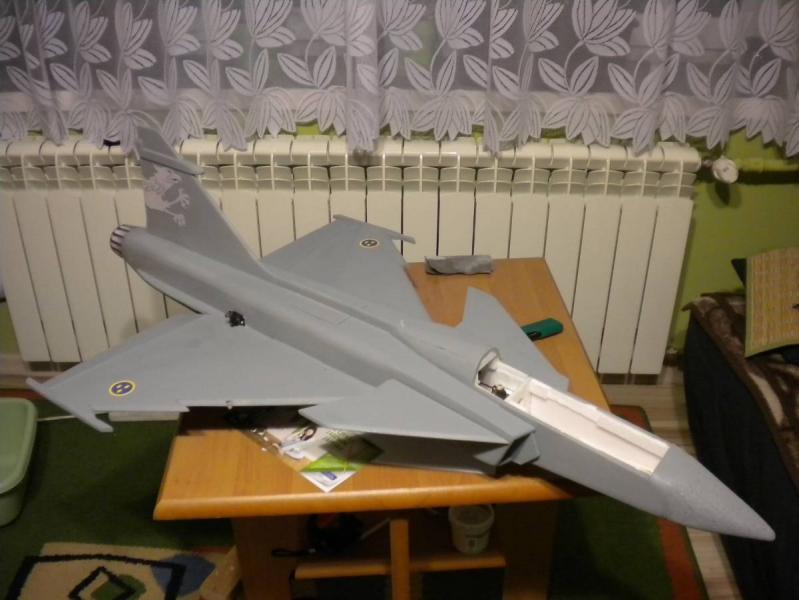

Dzisiaj w końcu wrzuciłem kolor i powoli trafiają na detale na poszycie ... przy malowaniu oczywiście nie był bym sobą jak by na poszyciu nie stworzył kilku "firan" ... ale są tego też dobre strony czyli poćwiczyłem więc przy następnym malowaniu może obejdzie się może bez zlewów ;) dobra nie zanudzam dwa zdjęcia ... czekam na wasze opinie ;)
