Corsair 140cm, depron - mój pierwszy model :)


Rekomendowane odpowiedzi

No to powodzenia w pracach. :)



Tymczasem:

wypiłowana szczelina na poprowadzenie cięgła


zmiana koncepcji łączenia połówek gniazda - nie ścianki, tylko takie słupki; łatwo je wykonać powtarzalnie i daje to łatwą kontrolę na geometrią całości.


Tu jeszcze sklejkowa ścianka przednia i symulacje jej położenia.


Odnośnik do komentarza
Udostępnij na innych stronach

Postępy



Gniazdo będzie wystawało ponad poszycie skrzydła, ale plus jest taki, że chyba nie będę musiał wzmacniać przedniego dźwigara, bo wycięcie pod goleń będzie bardzo płytkie.


Jeszcze tak ścisków nie wykorzystywałem :)



Teraz siedzę nad blokowaniem rotacji goleni.

W tzw. międzyczasie przyszły serwa i trochę galanterii. Serwa są wielki HS75BB i będę miał z nimi kłopot, ale damy radę :).

Odnośnik do komentarza
Udostępnij na innych stronach

Chyba chciałem napisać "wielkie", ale głowy nie dam . Zmęczenie. Choć postęp mało widoczne, to jest cała masa czynności, które trzeba wykonać, na i nie byłbym sobą, gdybym na 4 wykonywane części nie zepsuł co najmniej połowy :P I tak od kilku dni.

Odnośnik do komentarza
Udostępnij na innych stronach

Chyba chciałem napisać "wielkie", ale głowy nie dam . Zmęczenie. Choć postęp mało widoczne, to jest cała masa czynności, które trzeba wykonać, na i nie byłbym sobą, gdybym na 4 wykonywane części nie zepsuł co najmniej połowy :P I tak od kilku dni.

Ruscy mędrcy powiadali, że poranek jest mądrzejszy od zmierzchu  ;) . I coś jest na rzeczy  B) .

Odnośnik do komentarza
Udostępnij na innych stronach

Dla mnie, cieniasa w elektronice, to nie jest pierwszy lepszy przełącznik, z którym bym sobie poradził. Tam jest jakaś płytka elektroniczna.

Na razie chałturzę wiertarką i całkiem nieźle idzie.



Tu pytanie: może ktoś z Kolegów ma na zbyciu przełącznik do Dremela używkę?

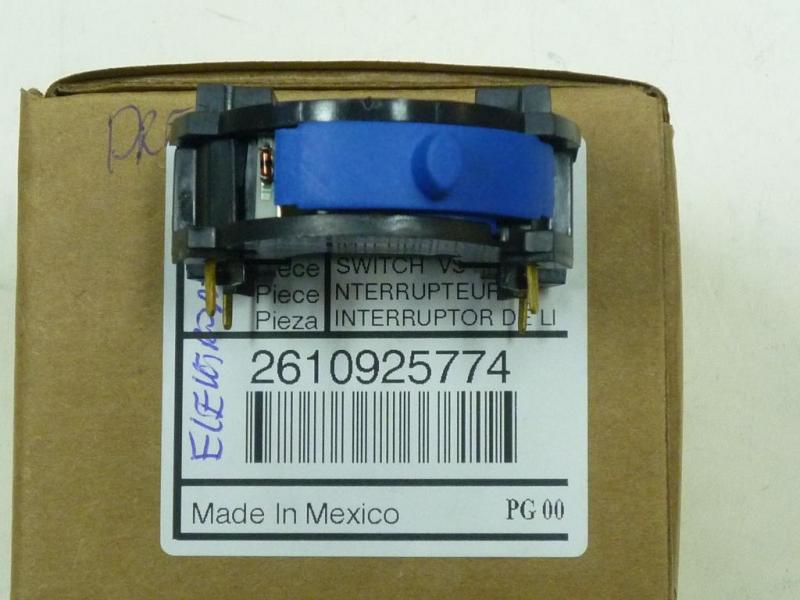

Taki:



źródło: http://www.elektromech.com.pl



Odnośnik do komentarza
Udostępnij na innych stronach

Dla mnie, cieniasa w elektronice, to nie jest pierwszy lepszy przełącznik, z którym bym sobie poradził. Tam jest jakaś płytka elektroniczna.

Na razie chałturzę wiertarką i całkiem nieźle idzie.



Tu pytanie: może ktoś z Kolegów ma na zbyciu przełącznik do Dremela używkę?

Taki:



źródło: http://www.elektromech.com.pl

Czy on nie jest czasem zintegrowany ze szczotkotrzymaczem ?

Odnośnik do komentarza
Udostępnij na innych stronach

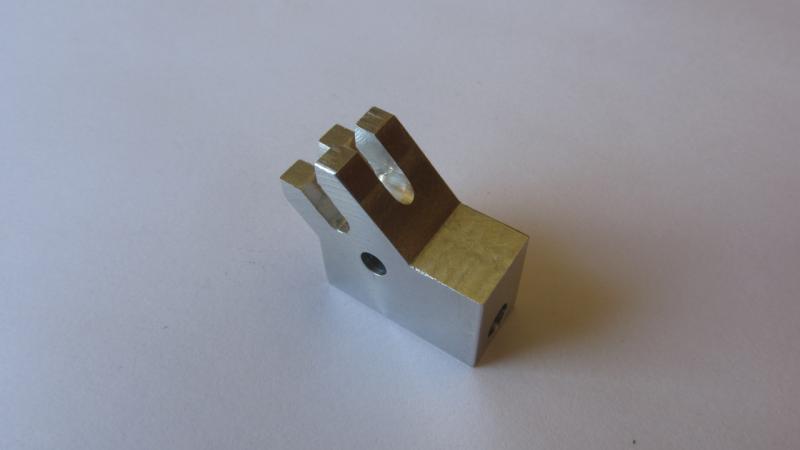

Mechanizm klinowania skrętu goleni jest w 99% gotowy. Brakuje 1 małej blaszki.

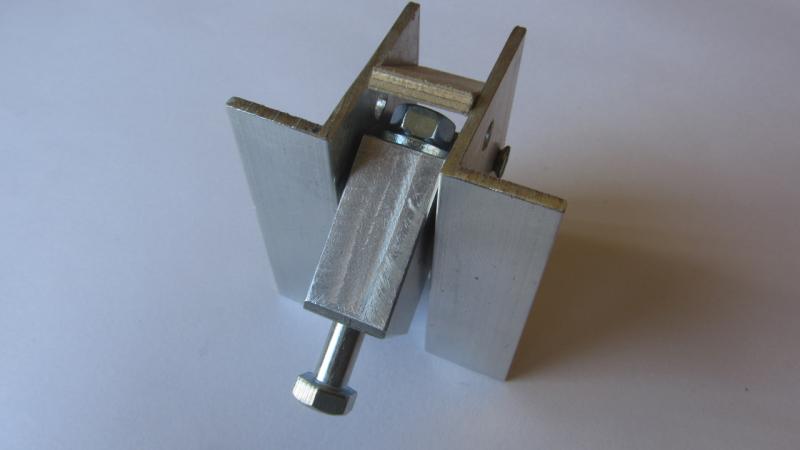

Podpiłowanie pod śrubę robaczkową ustalającą pierścień, w którym będzie mocowanie bolca klinującego goleń.

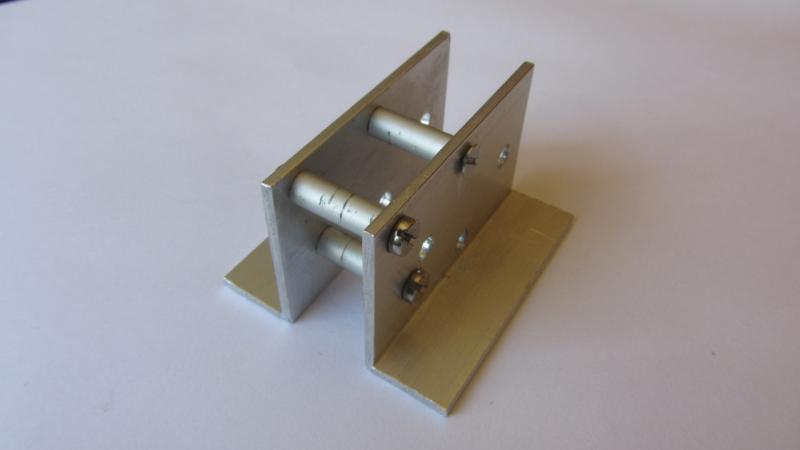

Przednia ścianka gniazda podwozia


Męczyłem się z nią kilka godzin. Tam jest cholernie mało miejsca na zamocowanie, wszystko mieści się na styk.

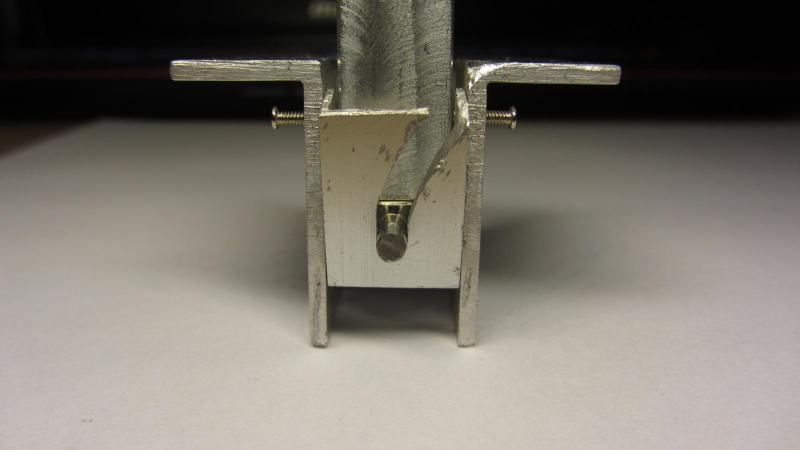

Mechanizm klinowania na chwilę obecną (śrubki będą wkręcone i skrócone)
