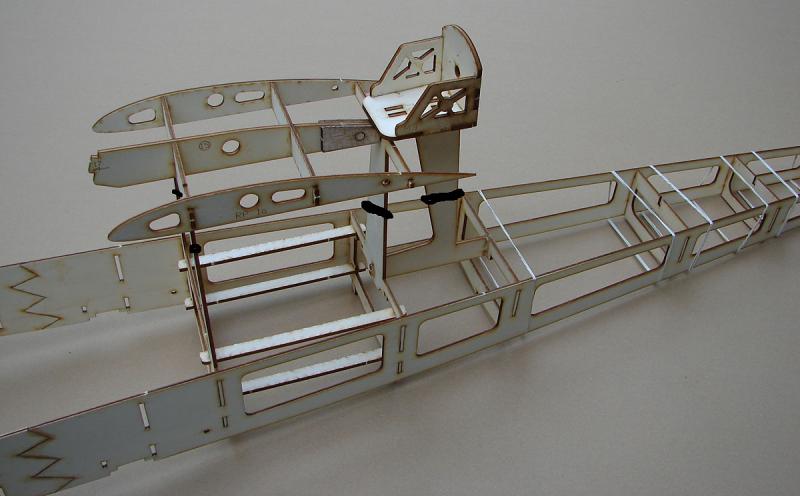

Wczoraj miałem pracowity dzień. Niepokoiło mnie zbyt słabe moim zdaniem, połączenie głowicy mocującej skrzydła z dołem kadłuba. Mocowanie to zrealizowane jest przed oklejeniem balsą za pomocą konstrukcji jak na zdjęciu.

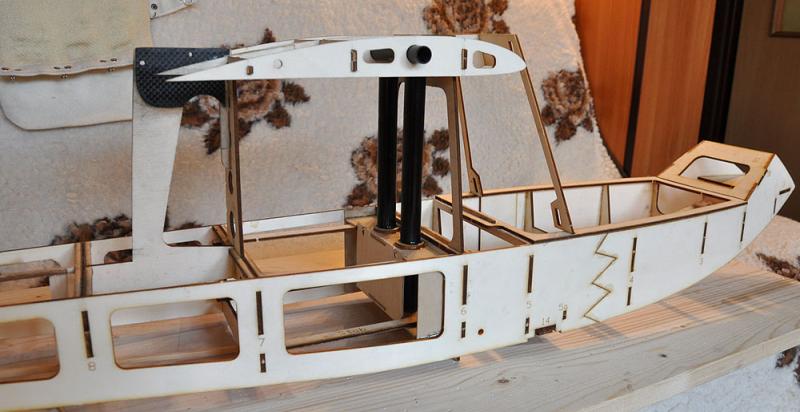

Miejsca przenoszące obciążenia (zaznaczone na czarno) poza węzłem silnika są dość słabe i nie posiadają odporności skrętnej (obrót skrzydeł w płaszczyźnie poziomej względem kadłuba). Takie obciążenie powstaje, gdy model zaczepi przypadkowo jednym skrzydłem o ziemię. Oczywiście odporność konstrukcji wzrośnie po oklejeniu boków balsą, ale to nie balsa (pokrycie) ma przenosić obciążenia a konstrukcja modelu. Ponieważ mój model w założeniu ma mieć możliwość wykonywania akrobacji (czego nie przewiduje konstrukcja KIT-u) postanowiłem wzmocnić ten węzeł tak, aby sprostał moim oczekiwaniom jako mechanika. Takie skrzywienie zawodowe :). Postanowiłem zastosować skrzynkę kotwiącą w dolnej części kadłuba, z której wyprowadziłem dwie solidne rurki aluminiowe (to belka ogonowa od TRex 500 pochodząca z wymiany w modelu), które osadziłem w głowicy mocującej skrzydło blisko bagnetu głównego jak na zdjęciach:

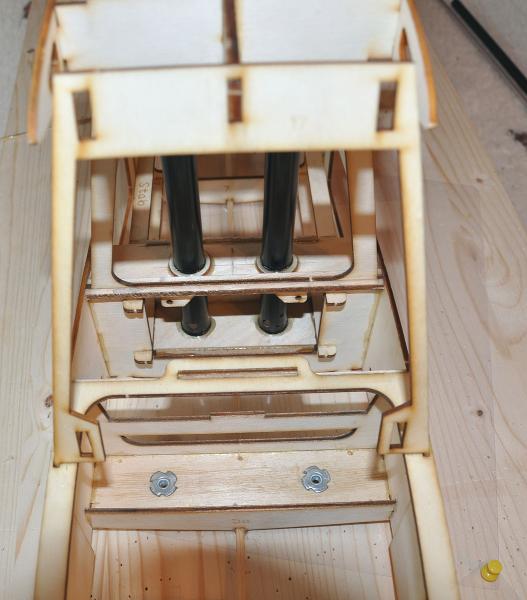

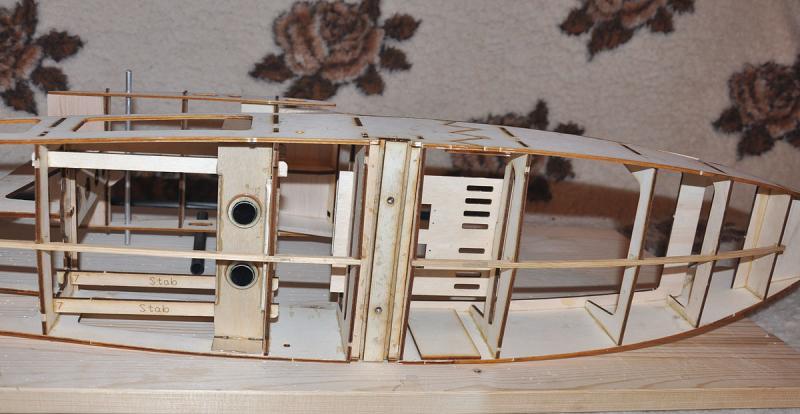

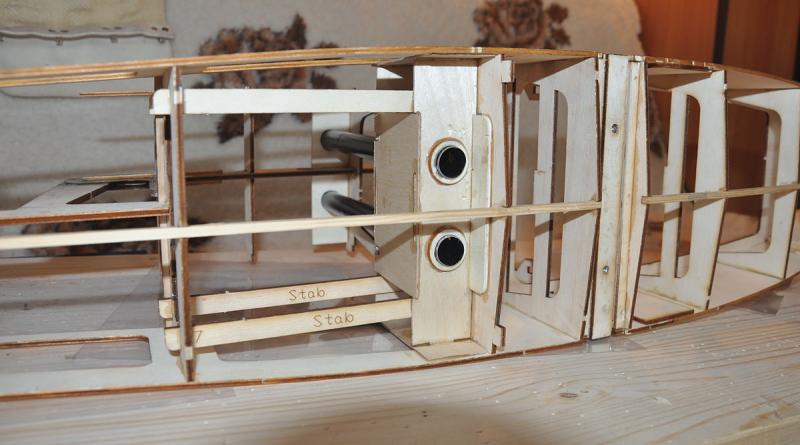

Skrzynka kotwiąca

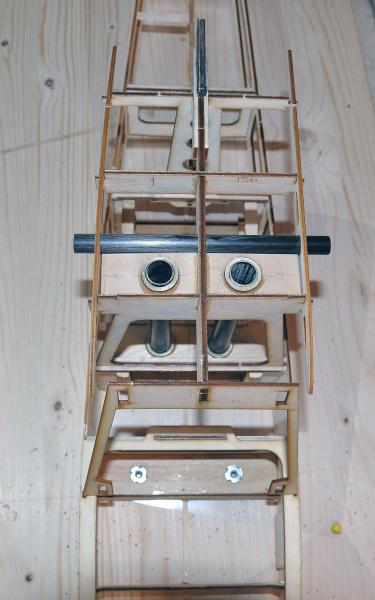

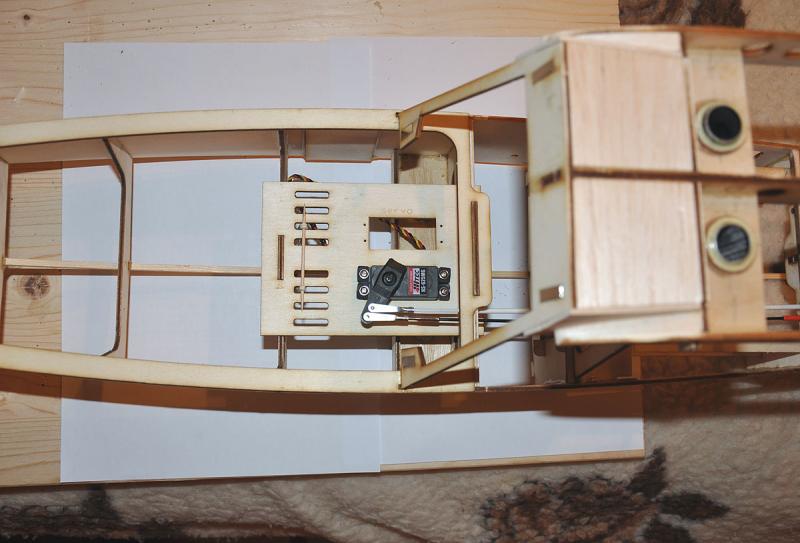

Mocowanie skrzynki w dole kadłuba


Mocowanie prętów w głowicy ze skrzydłami


Widok z boku

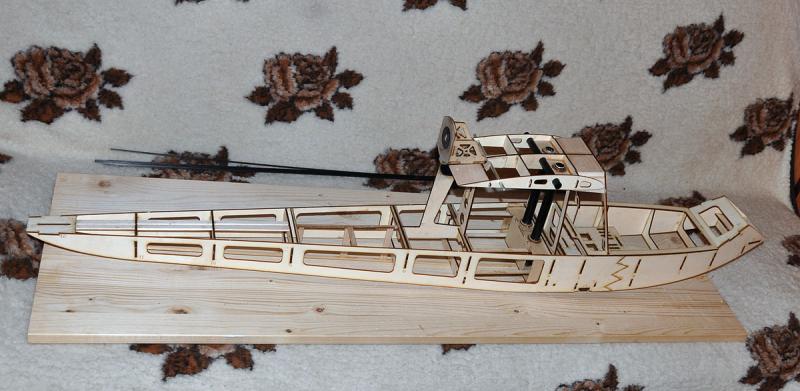

Widok całości wzmocnienia






W ten sposób uzyskałem bardzo mocne połączenie kadłuba ze skrzydłami o dużej wytrzymałości skrętnej i sztywności. Waga zestawu wzmacniającego wyniosła 45 g - do przeżycia.

Odnośnik do komentarza
Udostępnij na innych stronach

Z mocowaniem silnika to masz rację. Kiepsko to zostało zaprojektowane, można było to zrobić inaczej przesuwając wręgę belki ogonowej trochę do przodu a samo łoże posadzić na ściankach o podstawie trójkąta wykorzystując jako jedną ze ścianek ostatnią wysoką wręgę. Nie będę tego rysował bo zapewne wiesz o co mi chodzi.

Odnośnik do komentarza
Udostępnij na innych stronach

Tak masz rację. Ten zestaw w ogóle jest delikatny, czego się nie tknę to muszę wzmacniać. Nawet śruby mocowania podwozia zamieniłem z niepoważnych M3 na M4.






Statecznik pionowy, mocowanie statecznika poziomego, zastrzały a skrzydła to osobna melodia. Co do wycięcia laserem nie mam zastrzeżeń w 99% wszystko pasuje. Ale przenoszenie obciążeń nie zawsze przemyślane. Ale myślę że w sumie model wyjdzie ładny, tylko więcej dodatkowej pracy mnie czeka.






Odnośnik do komentarza
Udostępnij na innych stronach

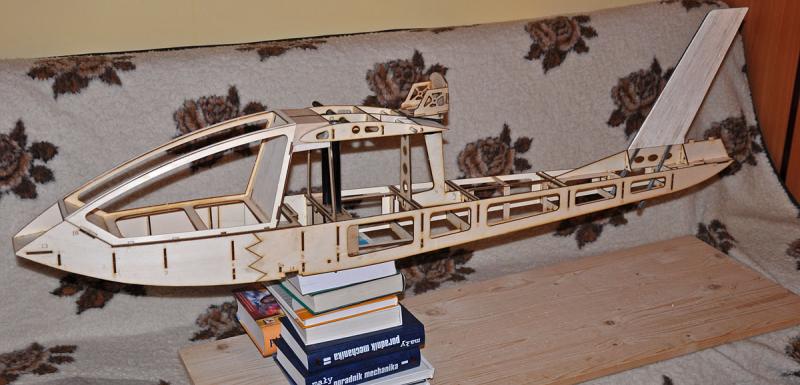

Powstała kabina. Podstawa kabiny musi być stabilnie i płasko zamocowana na desce montażowej, reszta to recepturki, klamerki a nawet krokodylki elektroniczne. Poszło łatwiej niż się spodziewałem.












Całość zaczyna się prezentować coraz ładniej.




Odnośnik do komentarza
Udostępnij na innych stronach

Dziękuję Kolegom za każą reakcję. Jak już pisałem poprzednio, każda Wasza uwaga mobilizuje mnie b.pozytywnie do dalszego działania. Model zapowiada się dobrze, ma bardzo dużo miejsca w środku i nie powinno być problemu z wyważeniem.

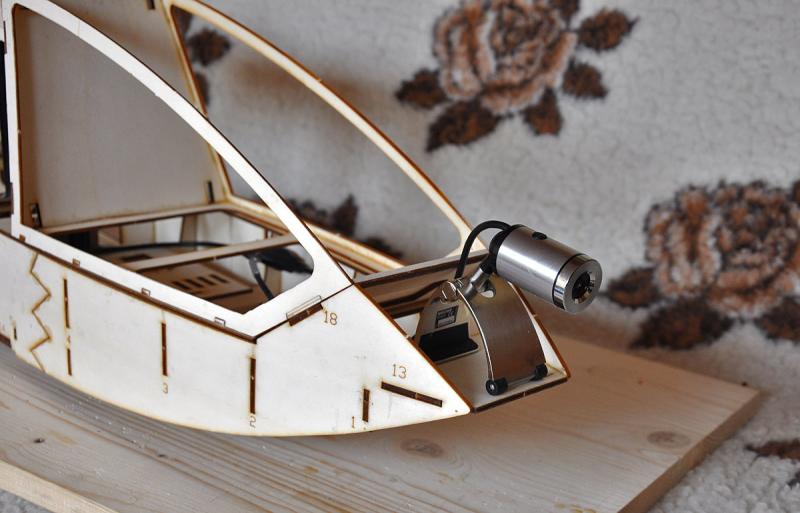

Model z przodu ma przygotowaną sporą półeczkę idealną na zamontowanie kamery. Na zdjęciu kamera internetowa bo taka pod ręką miałem dla ilustracji. Więc jak ktoś myśli o zdjęciach i filmach z powietrza, to model stworzony do tego celu.




Dzisiaj dzień zszedł na wykończeniach głowicy

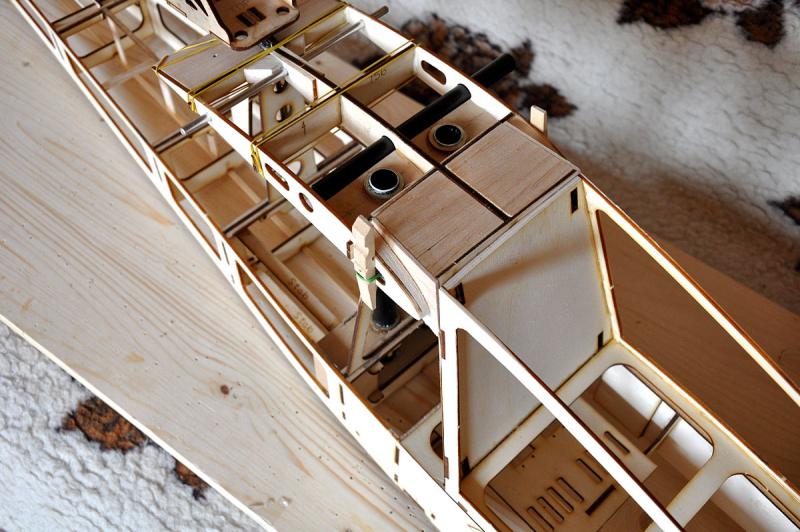

post-5634-0-46696700-1369765488_thumb.jpg.

Odnośnik do komentarza
Udostępnij na innych stronach

Ster Kierunku:

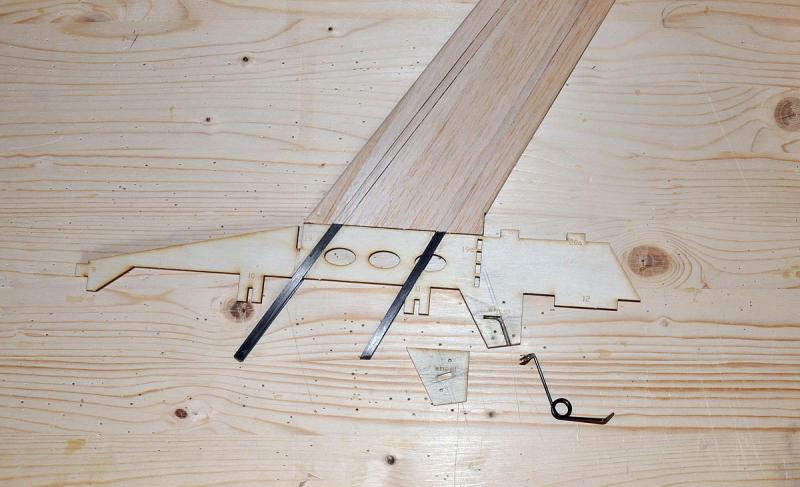

Montaż steru kierunku zaczynam od jego wzmocnienia. SK zbudowany jest ze sklejki lipowej (szkielet) i okładzin balsowych jak na zdjęciu:

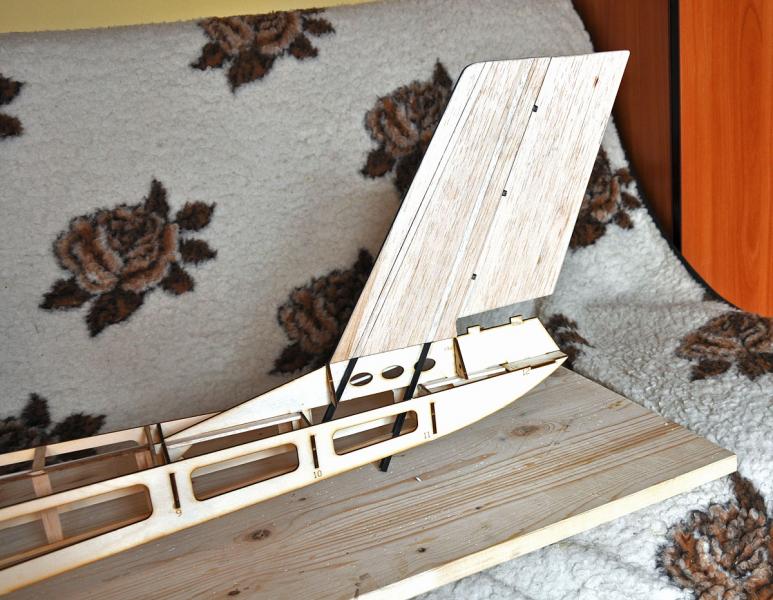

Część A (poniżej czarnej linii) jest mocowana na sztywno do kadłuba i dodatkowo wzmocniona pokryciem balsowym w kształcie trójkąta. Wierzchołek tego trójkąta kończy się na czarnej linii. i tam również kończą się okładziny balsowe. Część B to pracująca część SK. Słoje szkieletu są poziome. Ewentualne wyłamanie SK nastąpi więc najprawdopodobniej wzdłuż czarnej linii. Kiedy to się może zdarzyć ? Najczęściej przy kapotażu modelu i jego podparciu na SK. Kapotaż czasami zdarza się modelowi (np przy awaryjnym lądowaniu poza pasem lotniska) i delikatny SK wtedy najczęściej się uszkadza. Poza tym konstrukcja SK w wykonaniu tego KIT-u jest niesztywna. Postanowiłem poprawić ten stan rzeczy i zastosować wzmocnienia. Powstają więc wzmocnienia jak na fotografii niżej.






Dzięki temu ster nabierze odporności na ewentualność kapotażu, usztywni się i znacznie poprawi się jego mocowanie do modelu (przedłużone listwy węglowe).

Odnośnik do komentarza
Udostępnij na innych stronach

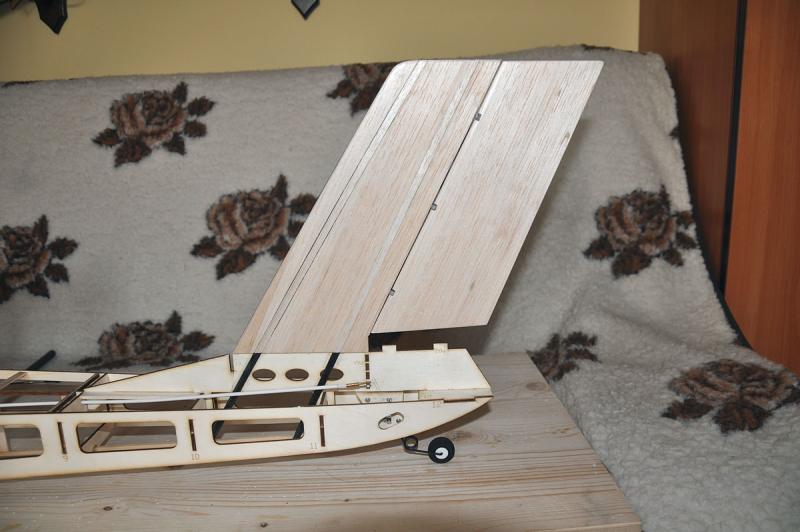

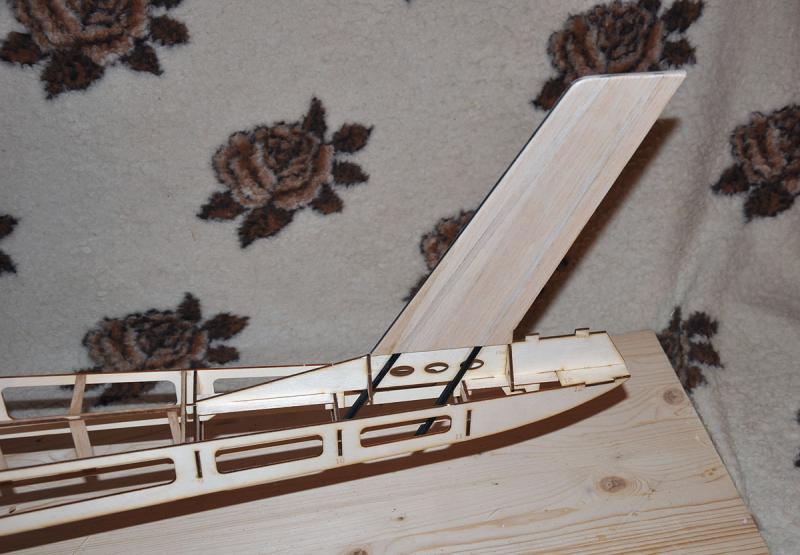

Ster kierunku (jego część stała) jest gotowa. Na spodzie płaskowniki węglowe (biegną po obu stronach SK) mocowane są do listwy sosnowej biegnącej po osi kadłuba i wręgi. Całość pewnie zamocowana i sztywna.




Przymierzyłem zawiasy, chyba trochę nie od tej pary :). Dobrze że zostało mi kilka zawiasów po Wicherku.




Model wygląda obecnie tak:




Odnośnik do komentarza
Udostępnij na innych stronach

Ja również bym optował za kamerką w kabinie, za szybką. Można by zrobić tablicę przyrządów.

Może pokusisz się o coś takiego



Bardzo dobry pomysł. Ja myślałem żeby szkła kabiny lekko przyciemnić, co by bebechów elektronicznych za bardzo nie było widać. Takie ustawienie kamery tworzy bardzo realistyczne ujęcia. Miejsca w modelu jest dużo a kabina mocno przeszklona to może dwa miejsca na kamerę do wyboru - przemyślę to i dzięki za radę.



Ster kierunku już gotowy, zastosowałem zawiasy kołkowe idealne w tym miejscu. Zwraca uwagę duża powierzchnia aktywna steru- cuś mi to przypomina ster mojego Wicherka :)




A to widok mocowania SK od dołu modelu.


Odnośnik do komentarza
Udostępnij na innych stronach

Kółko ogonowe w zestawie KIT przewidziano jako niekierowane, wklejane na stałe w część dolną statecznika. Udało mi się wykorzystując oryginalne części KIT zrobić kółko ogonowe sterowane.



Mocowanie kółka - części


Tak działa napęd:


Po zamontowaniu w modelu:




Napęd SK i kółka ogonowego z jednego wspólnego serwa - tak planuję.

Odnośnik do komentarza
Udostępnij na innych stronach

Napęd steru kierunku w przesłanym KIT odbywa się przy pomocy cięgła Bowdena wyprowadzonego poza kadłub ku górze (jest bardzo widoczny) i mocowanego do steru kierunku w sposób tradycyjny. Takie rozwiązanie szpeci model (jest nie makietowe) więc postanowiłem schować napęd SK do kadłuba wykorzystując elementy KIT-u.

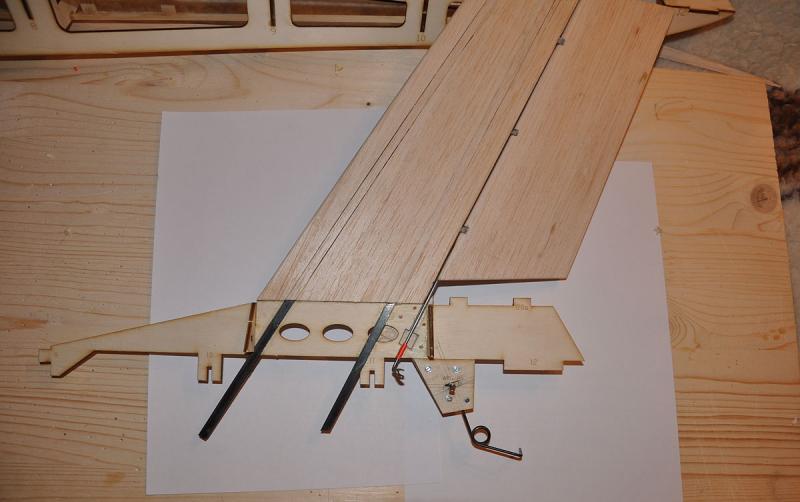

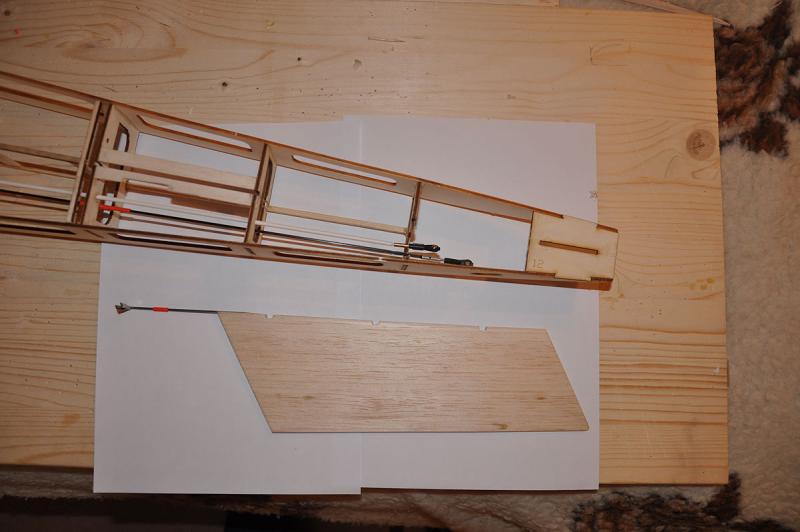

Widok napędów kółka ogonowego i SK oraz płetwa ruchoma SK z wklejonym napędem.

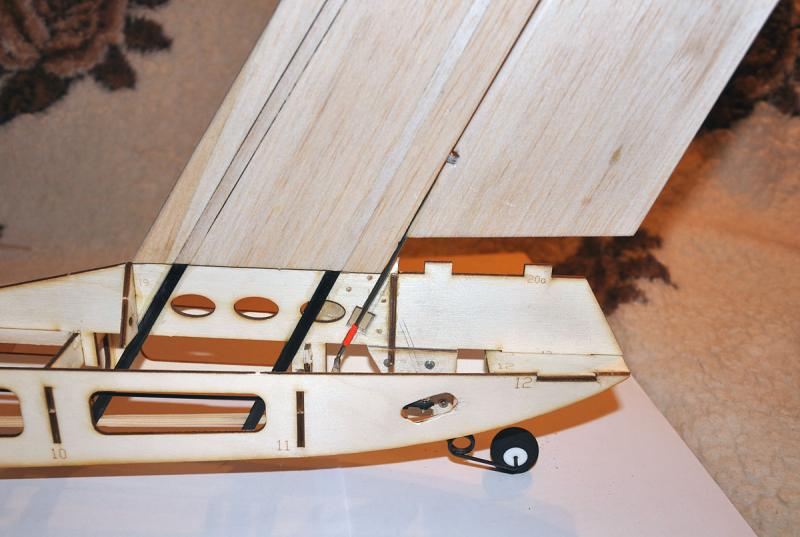

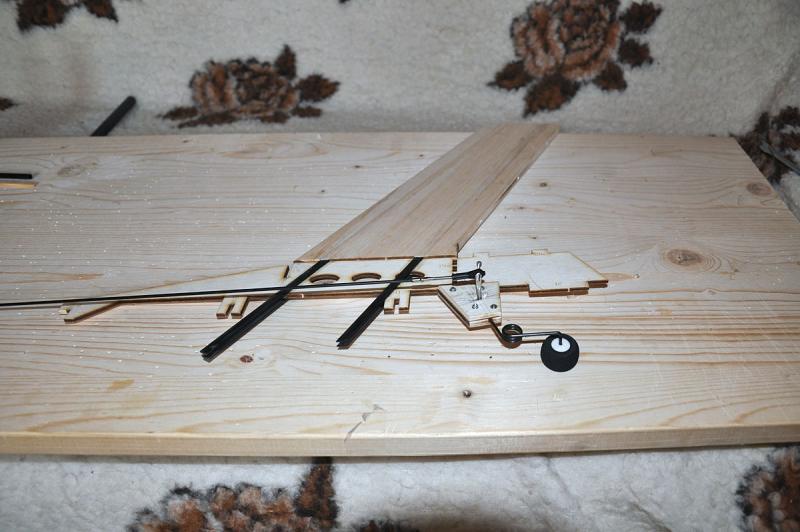

Zmontowany próbnie zespół SK i kółka ogonowego. Pochylenie osi obrotu płetwy SK i osi kółka ogonowego i to jeszcze wzajemnie przeciwnych kierunkach komplikuje znakomicie napędy (trudno je spiąć razem jednym cięgłem - dlatego są dwa). Końcówki orczyków przy obrocie zakreślają krzywe sferyczne. Końce cięgieł musiałem wyposażyć w końcówki kulowe.


Zespół włożony do modelu.


Podłączenie do serwa


Prząśniczka pomachała pierwszy raz ogonem. Wychylenie steru i kółka ogonowego działa :) .


Odnośnik do komentarza
Udostępnij na innych stronach

Parę ciekawostek:



Prawdziwa miłość do lotnictwa


Prząśniczka w wersji J-2 Polonez:


A to reklamowany jako najbezpieczniejszy przyszłościowy samolot świata i nowość ICONA5 - czy to nie taki przypadkiem "oblaminowany" i obrobiony komputerowo J-1+ J-2 Polonez ?.


Odnośnik do komentarza
Udostępnij na innych stronach

Ster Wysokości SW.



Ster wysokości wykonany jest również jako płytowy. Pokrycie to balsa 2mm, obramowanie z lister balsowych a w środku wypełnienie płytą piankową. Całość montuje się szybko, otrzymujemy mocną i sztywną konstrukcję o niewielkiej wadze.






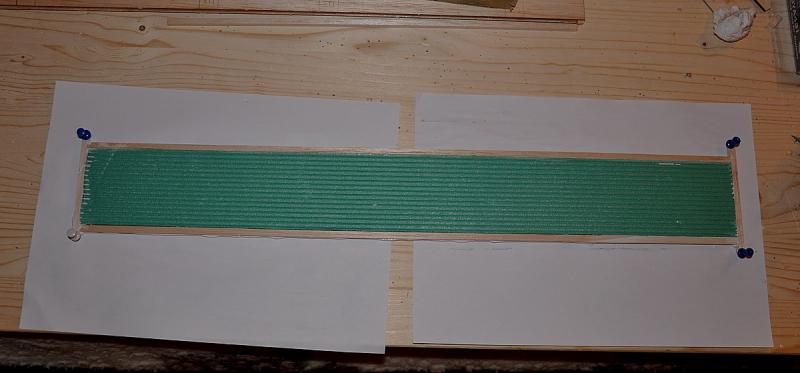

SW - pierwsza przymiarka

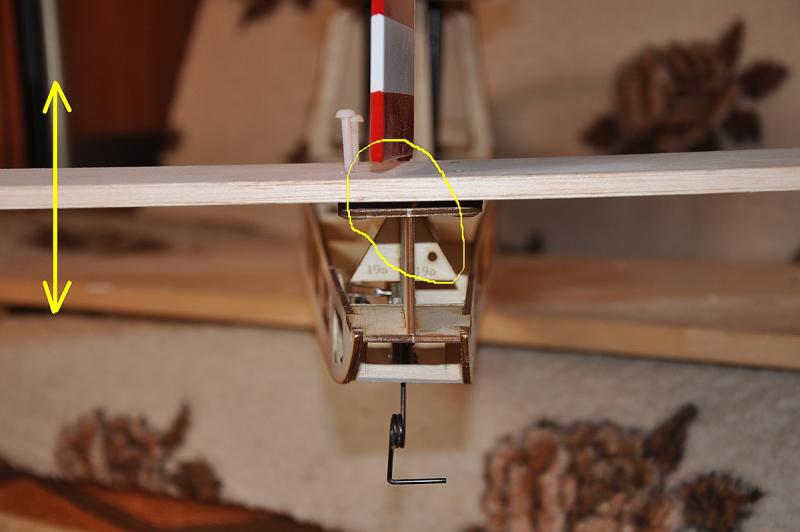

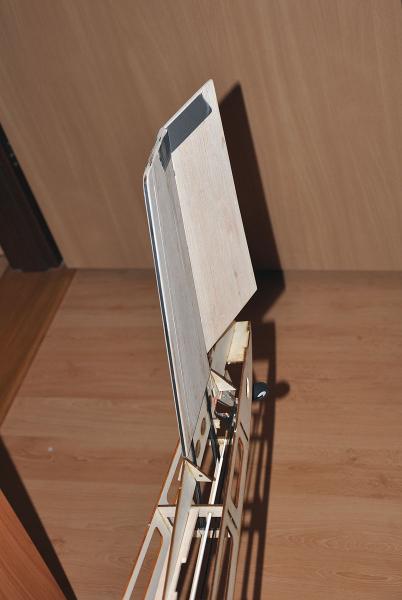

No ale żeby nie było za słodko. Mocowanie steru SW ma według mnie dwa małe mankamenty. Pierwszy to brak wzmocnienia pod łby śrub M4 (na dostarczonych fotografiach i w zestawie nic takiego nie zauważyłem). Łby te będą wciskały się w miękką balsę poszycia steru przy jego mocowaniu. Drugi mankament to mała sztywność zamocowania steru w kierunku jak na zdjęciu poniżej:


Ale są to sprawy do łatwego poprawienia.

Odnośnik do komentarza
Udostępnij na innych stronach

×
×
