Coś mi się udało popchnąć dalej do przodu. Ogólnie dużo pozmieniałem choćby zrobienie zdejmowanej części kadłuba wraz z półką pod pakiet.

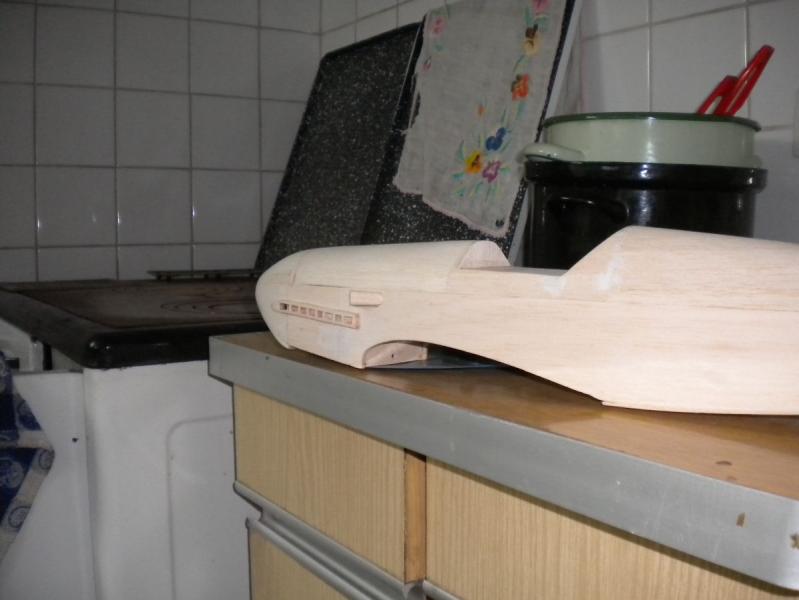

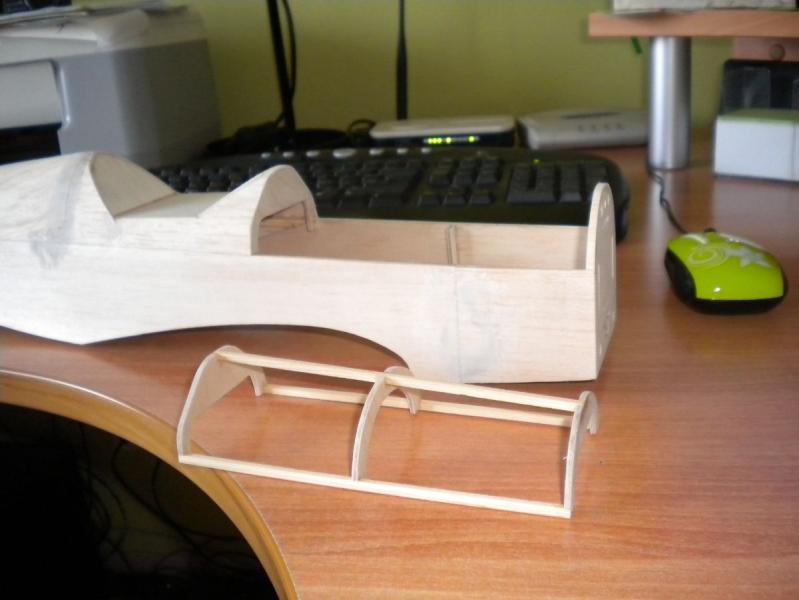

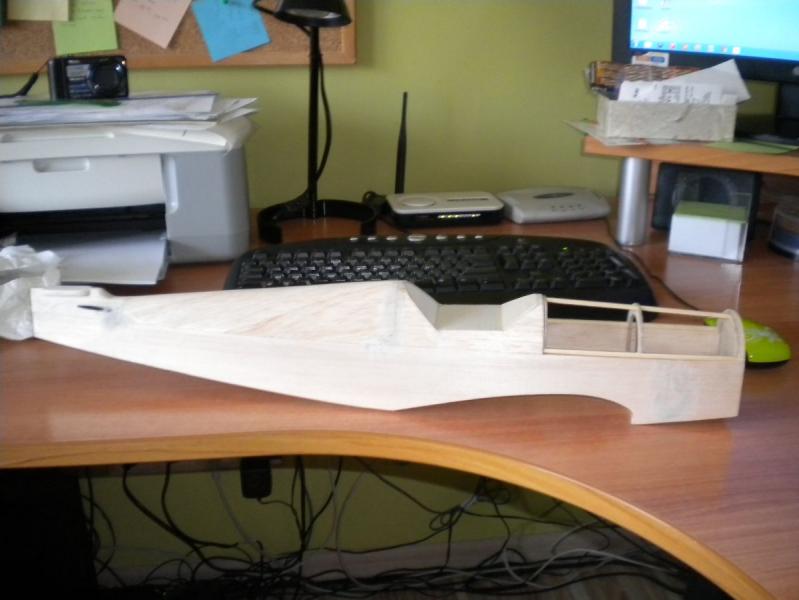

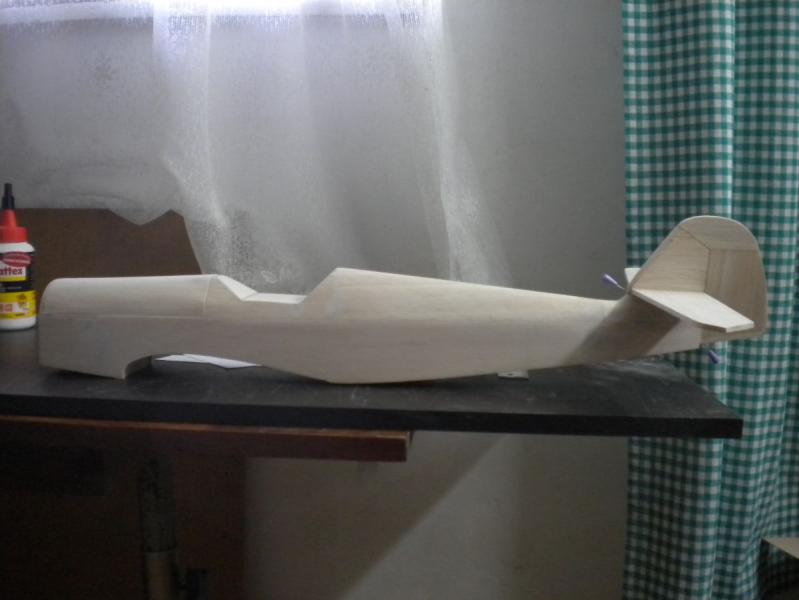

Kadłub wygląda już tak i w tej postaci waży 80 g

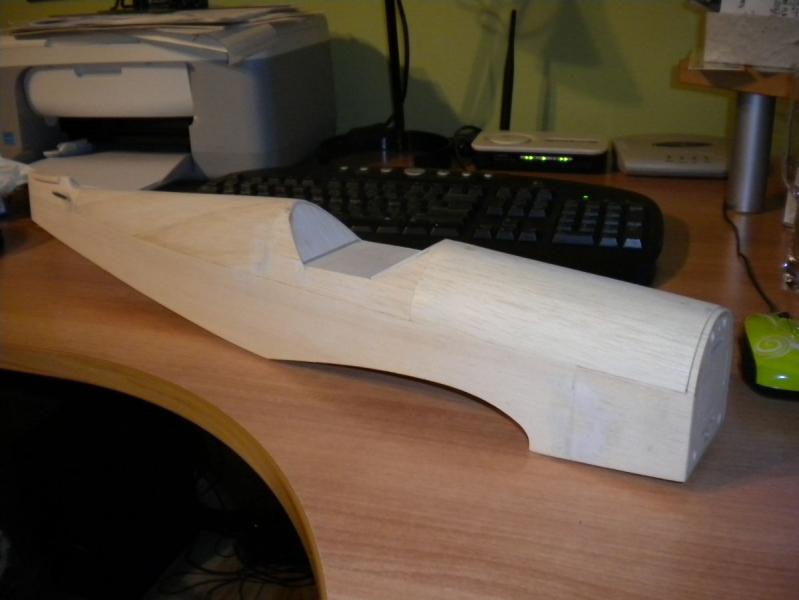

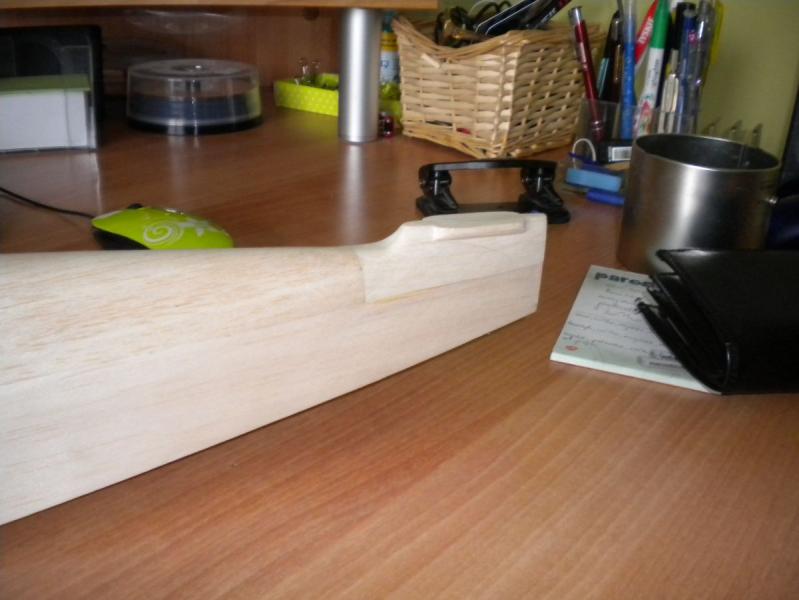

dorobiłem przejście kadłuba w usterzenie pionowe ale troszeczkę za bardzo się rozpędziłem ze szlifowaniem i musiałem ciut poszerzyć łoże pod usterzenie poziome dla lepszego klejenia (oczywiście zastrzały mam zamiar dodać).

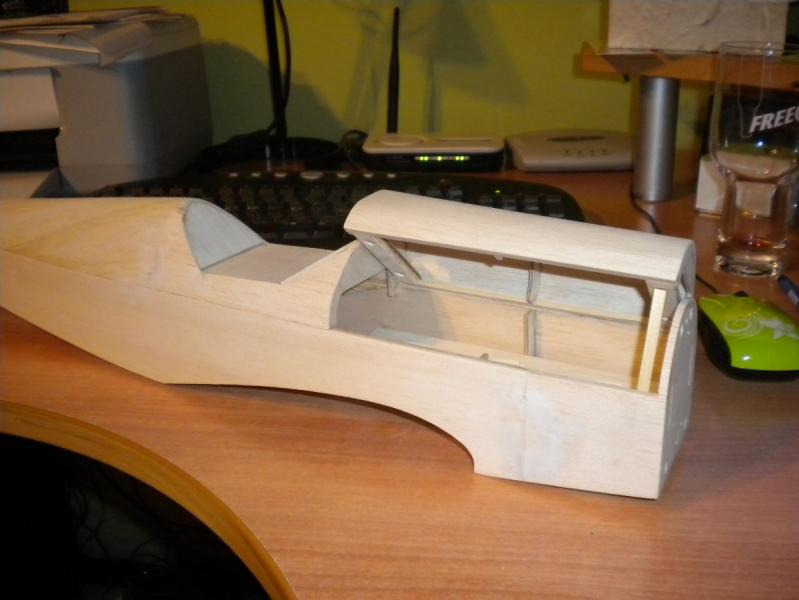

Zrobiłem klapkę która będzie montowana na magnesach neodymowych

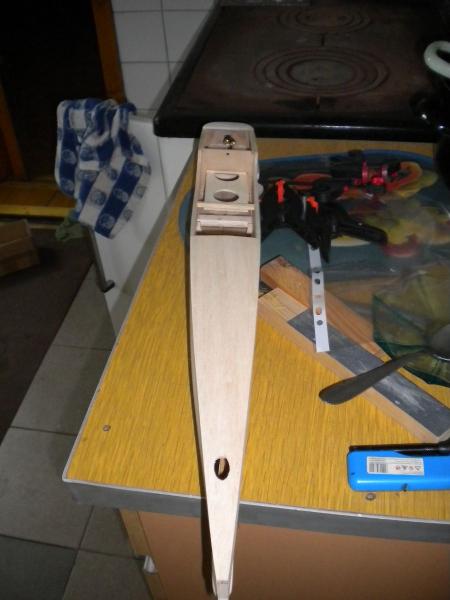

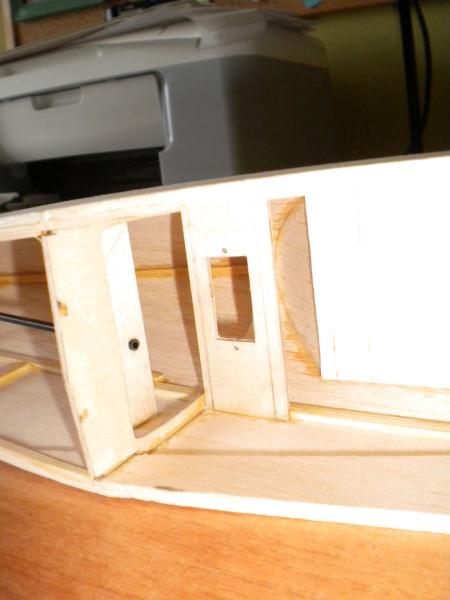

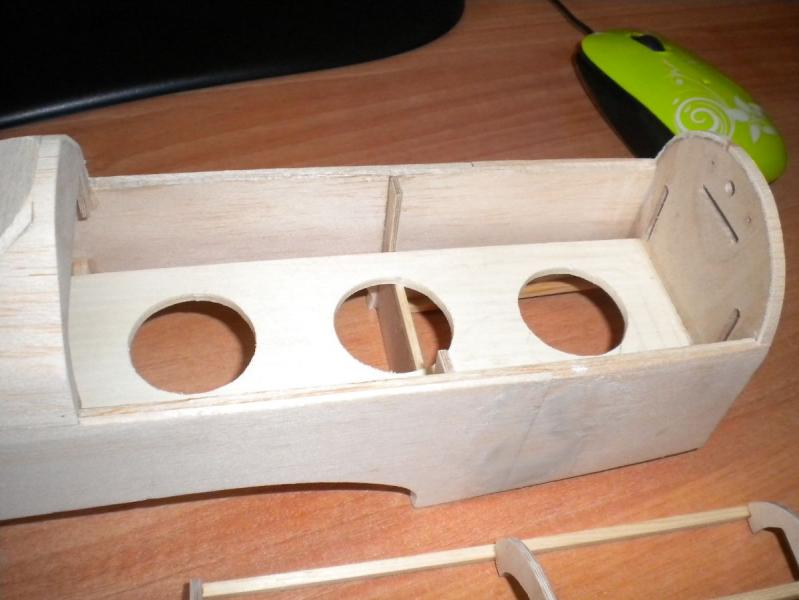

W środku z balso sklejki zrobiłem półkę pod pakiet




Serwo napędzające SW będzie mocowane od spodu i dostęp do niego będzie po ściągnięciu skrzydła.




Przy okazji zakupiłem taką szpachlówkę, która jest w sumie w fazie testów ... pod szpachlowałem co nie co kadłub ... jak wyschnie zobaczymy jak się będzie szlifować ;)




CDN ...



i nastąpił ....



malutki edit

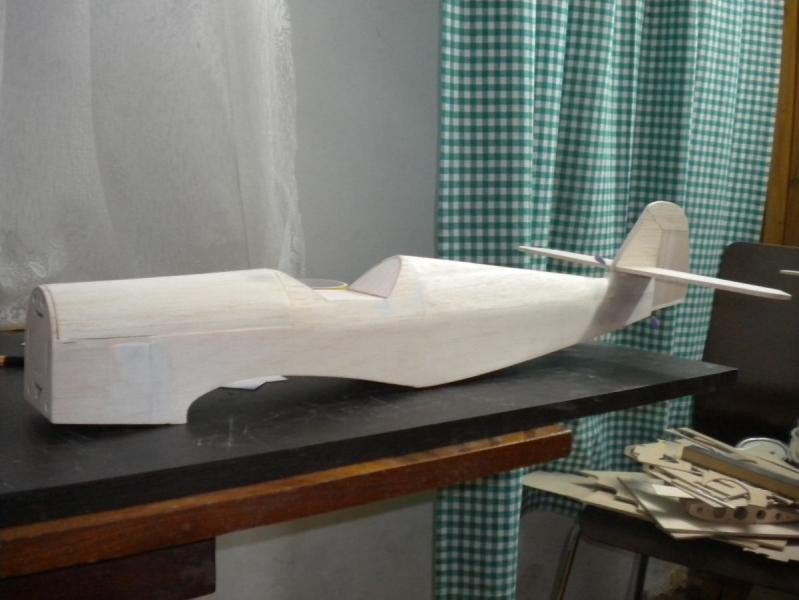

pokrywa oklejona ale jeszcze przed drobniutkim szlifowaniem ;)







oczywiście brakuje mi magnesów, które zamówiłem więc jutro wezmę się za usterzenie albo za maskę silnika



CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Wamod powinien szlifować się b. dobrze. W ogóle fajna szpachla, tylko trochę się kurczy przy schnięciu. I czasem osnowa oddziela się od talku i przy wyciskaniu z tuby wypływa jako taki brązowy płyn, trzeba na to uważać i dobrze wymieszać. Jak się trzyma drewna?



B. ładnie. Bardzo podoba mi się przejście kadłuba w usterzenie pionowe.

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki Bartku :) szpachlówka drzewa trzyma się bardzo dobrze i super się nią nakłada, ze szlifowaniem też nie ma kłopotu pod warunkiem że nie nałożyło się jej za dużo ;)



EDIT ...

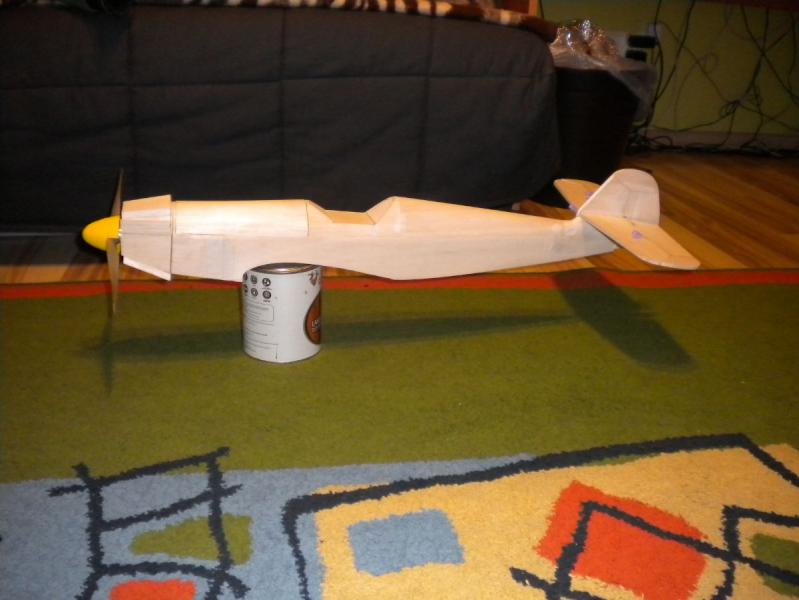

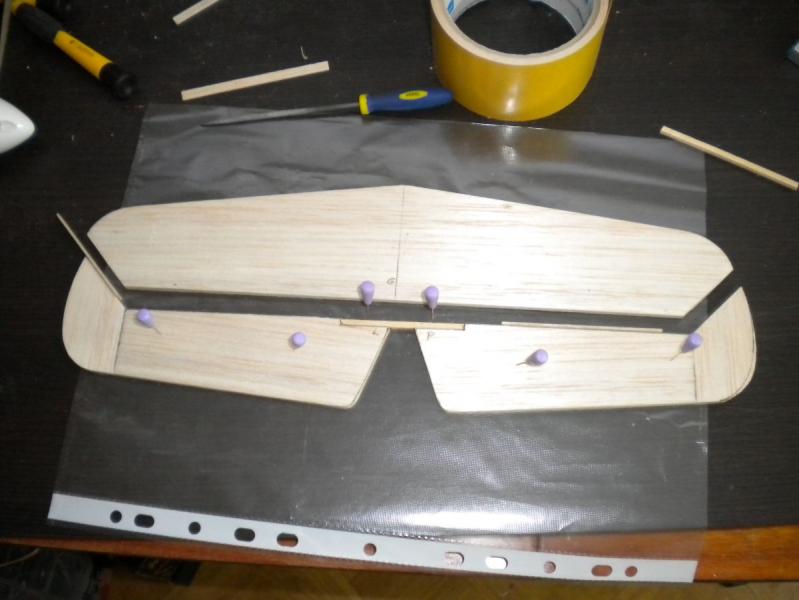

Powoli powstaje usterzenie ... i sądzę że choć troszeczkę zaczyna przypominać sylwetką meserschmitta ;)







Przy kabince troszeczkę źle zinterpretowałem plany więc kabina się będzie delikatnie różnić od oryginału ... no ale cóż przecież makiety buduje :P



co do malowania to raczej coś takiego z tą różnicą że kołpak będzie żółty bo akurat taki zamówiłem.




CDN ...



i znowu EDIT ... niczym relacja "live" z budowy :P

Klej schnie więc wrzucę jeszcze parę zdjęć z budowy ...

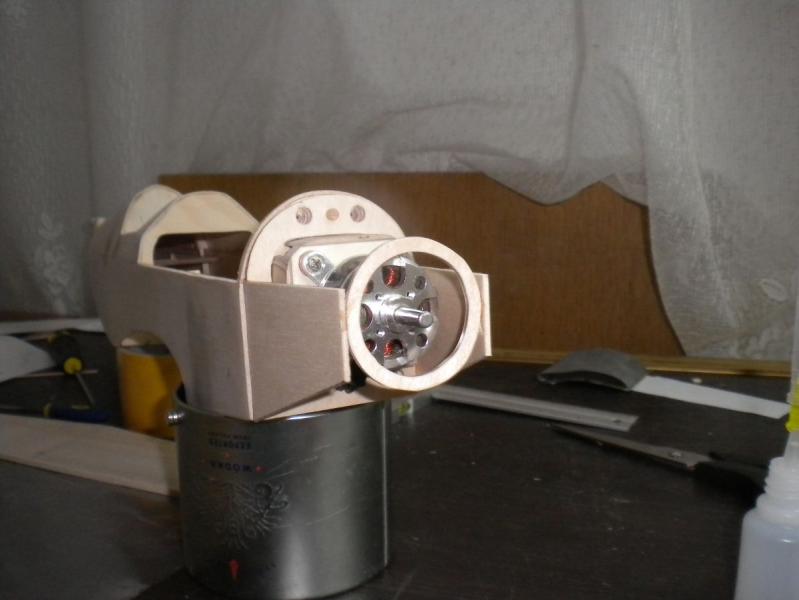

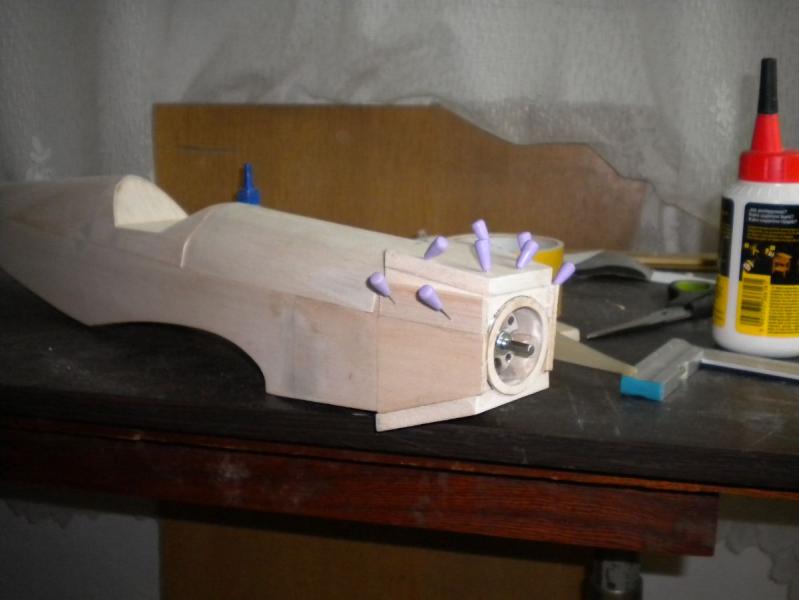

Zrobiłem domek silnika żeby maska silnika wyszła na tyle długa co w planach

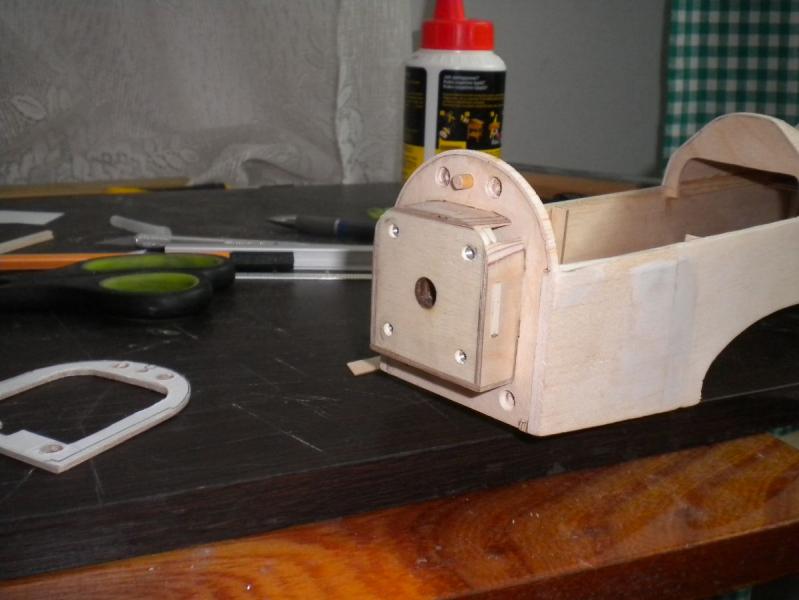

i powoli zabieram się za klejenie maski silnika ... w tym celu wyciąłem ze sklejki 2 mm drugą wręgę identyczną jak wręga silnikowa, która będzie podstawą maski silnika. W niej znajduje się otwór na kołek fi 4mm i miejsce na 4 magnesy nedoymowe (analogicznie jest we wrędze silnika).

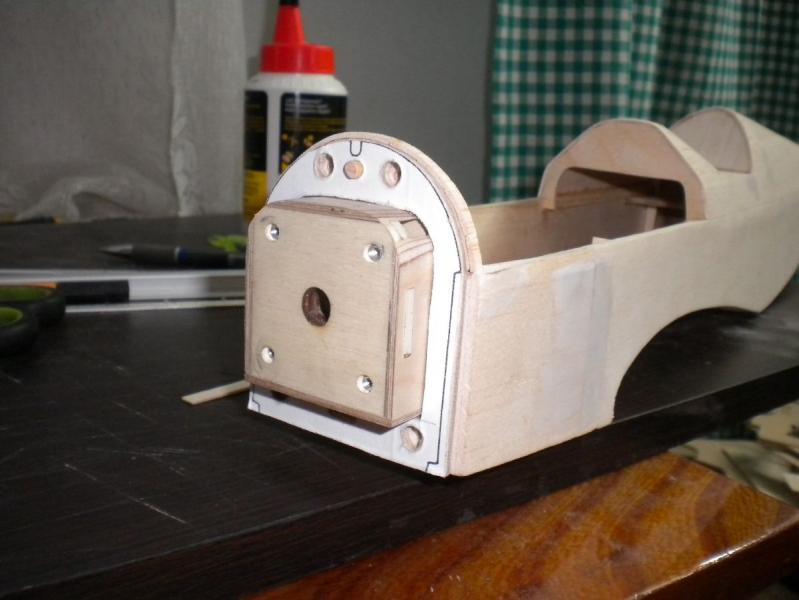

Nałożona podstawa maski silnika na kadłub




i zaczątki maski silnika

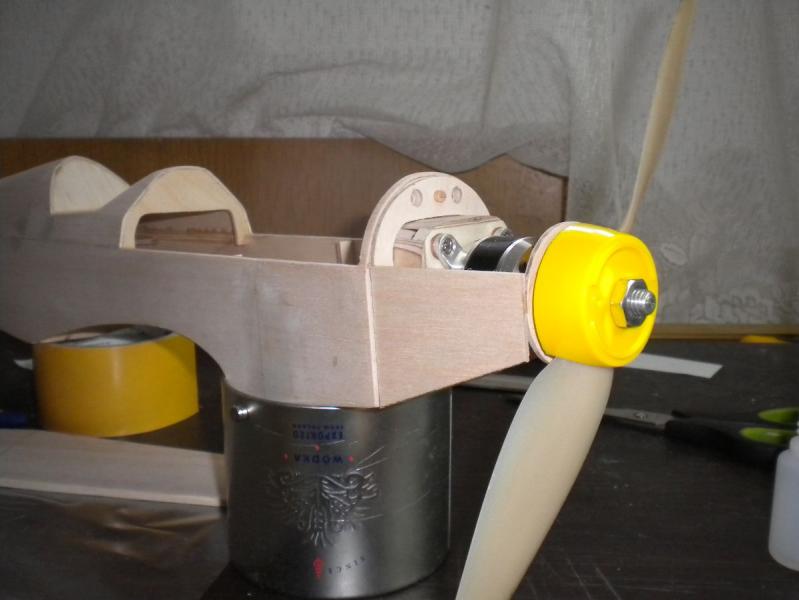

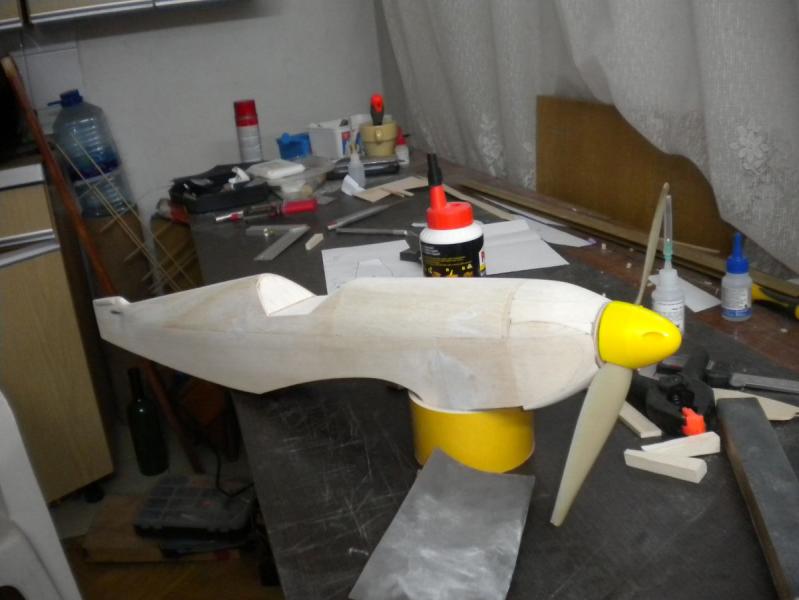

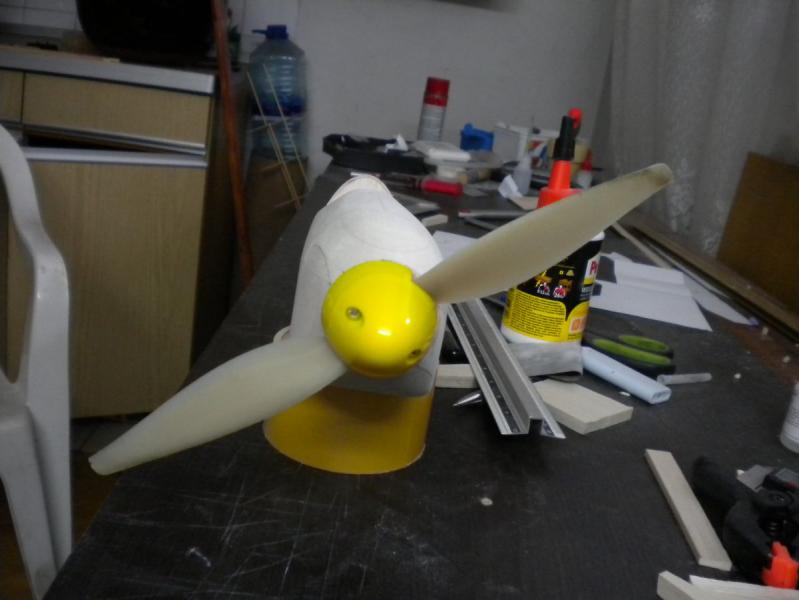

przymiarka ze śmigłem. W masce już przewidziałem skłon i wykłon silnika. Szczelina międzu kołpakiem a maską silnika jest w granicy 2 mm.

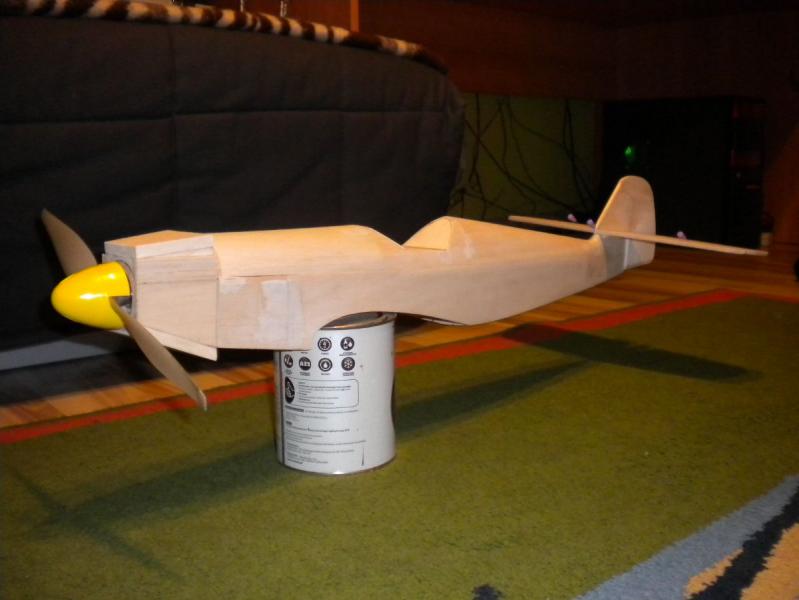

w między czasie wyciąłem i klei się usterzenie poziome




CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

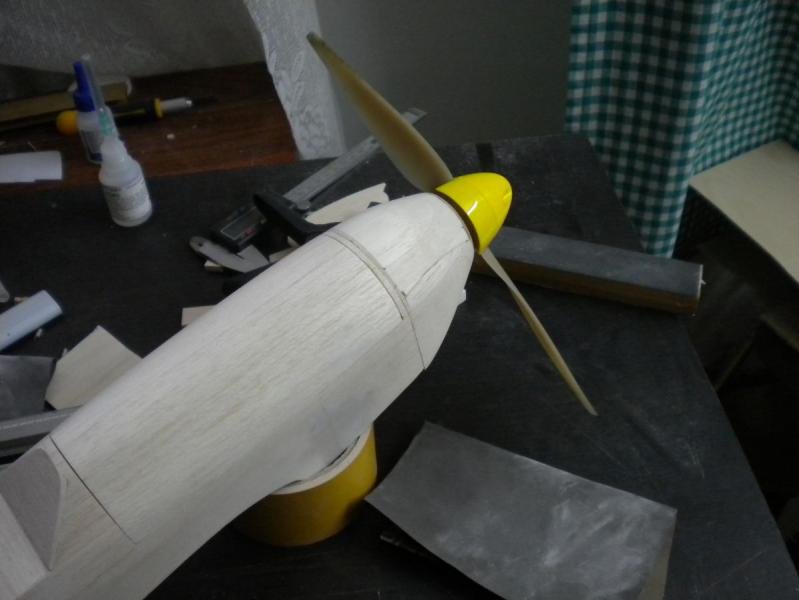

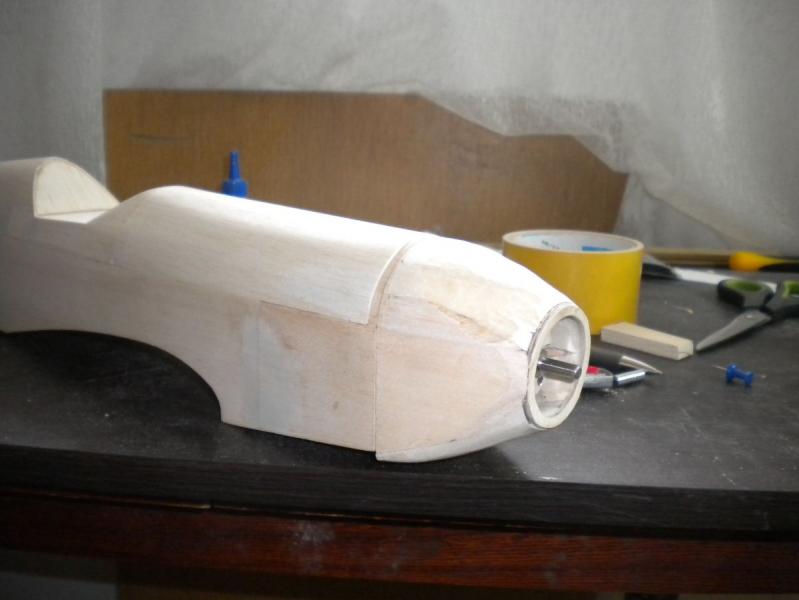

Maska a raczej na chwilę obecną ulepek z balsy gotowy ... w czwartek grande szlifowanie :) mam tylko nadzieję że nie spapram nic przy szlifowaniu :P












Ciekawe ile zejdzie z wagi po oszlifowaniu maski. W obecnej chwili z kompletnym usterzeniem + silnik + śmigło + piasta i kołpak (w sumie to co widać na zdjęciu) waga wskazała 270 g



Plany na następne dni to szlifowanie maski i raczej kopyto kabiny

CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Przy kabince troszeczkę źle zinterpretowałem plany więc kabina się będzie delikatnie różnić od oryginału ... no ale cóż przecież makiety buduje :P



Na tym etapie budowy możesz to jeszcze poprawić. Mimo że to nie makieta z poprawką by długo nie zeszło a model by bardziej przypominał orginał

Pozdrawiam Andrzej..

Odnośnik do komentarza
Udostępnij na innych stronach

"mam tylko nadzieję że nie spapram nic przy szlifowaniu :P"

Na pewno spaprasz. Jak zwykle. :P



Czy różnica wysokości kadłuba przed owiewką i garbu za nią nie jest zbyt mała?



Dzięki za ciepłe słowa :P postaram się spaprać po całej linii :lol:

Tak się tylko Bartku wydaje ... sądzę że jak dojdzie owiewka kabiny złudzenie zniknie :) Tak jest na planach i w kształcie kadłuba nic nie grzebie :) oczywiście pogrzebałem ale w środku ale to nie miało wpływu na kształt kadłuba ;)

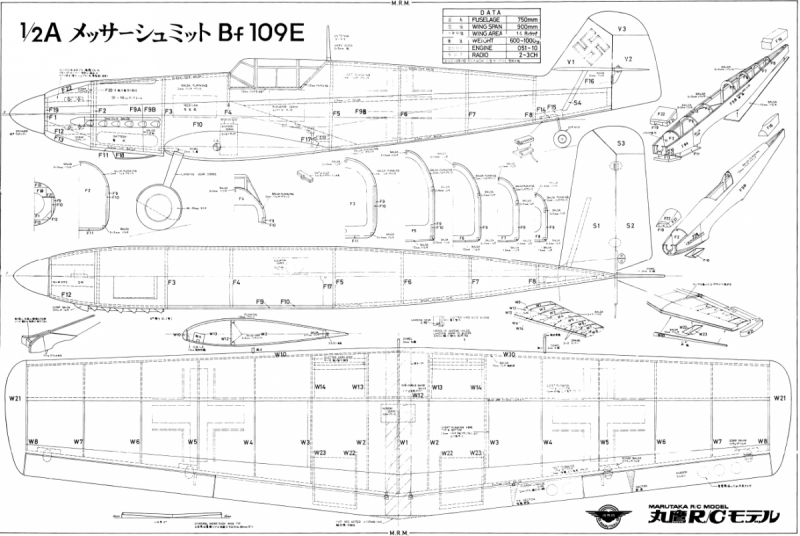

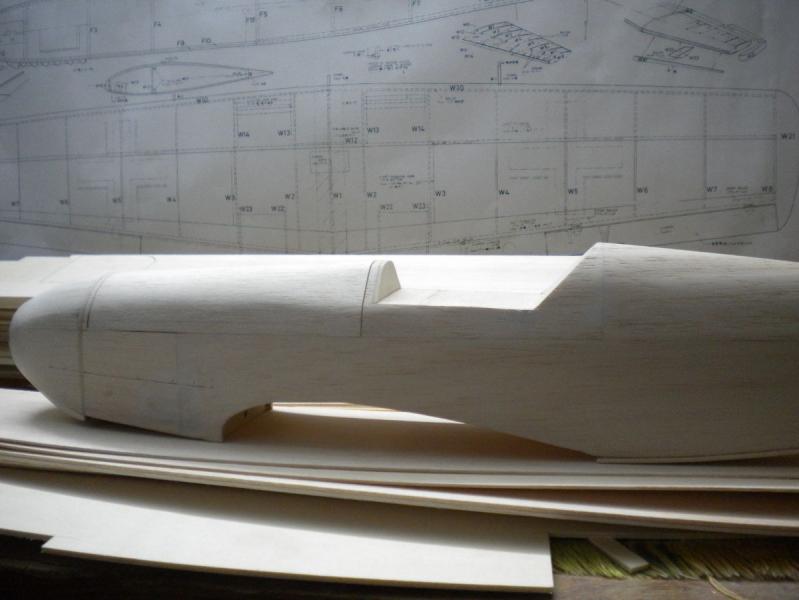

screen z planów






Na tym etapie budowy możesz to jeszcze poprawić. Mimo że to nie makieta z poprawką by długo nie zeszło a model by bardziej przypominał orginał

Pozdrawiam Andrzej..



w sumie racja można jeszcze co nie co porozcinać ;) więc kolejny punkt budowy dodany :)

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki za ciepłe słowa :P postaram się spaprać po całej linii :lol:

:D

...sądzę że jak dojdzie owiewka kabiny złudzenie zniknie...

Ach, te oczy! No ale w sumie podobne odczucie miałem przy Corsairze, a doszła kabinka i wszystko się wyklarowało.



Działaj. Oglądam z przyjemnością.

Odnośnik do komentarza
Udostępnij na innych stronach

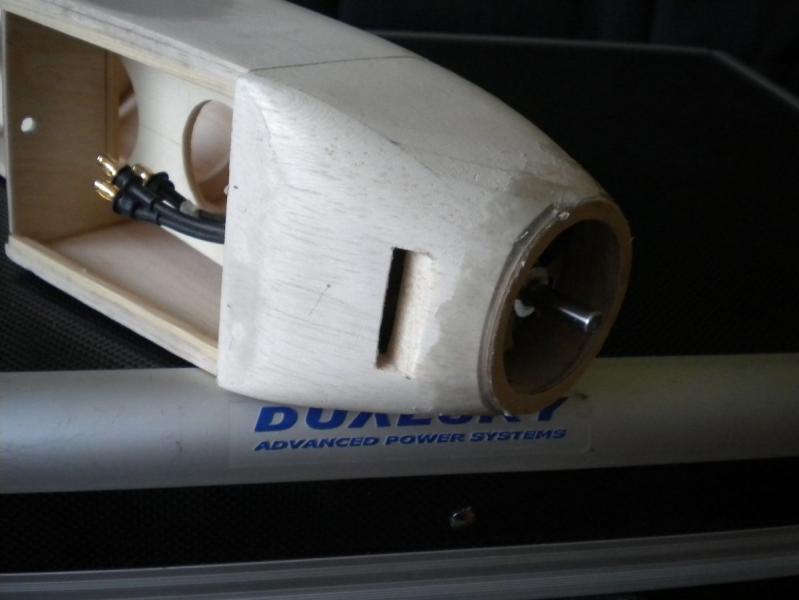

No to działamy z maską ale wpierw zostały powklejane magnesy neodymowe w klapkę do pakietu jak również w maskę silnika. Na każdy element zużyłem po 8 sztuk magnesów 6x2 mm, mocno trzyma i o zgubienie czegoś w locie się nie martwię ... oczywiście o ile mesio będzie chciał latać :P

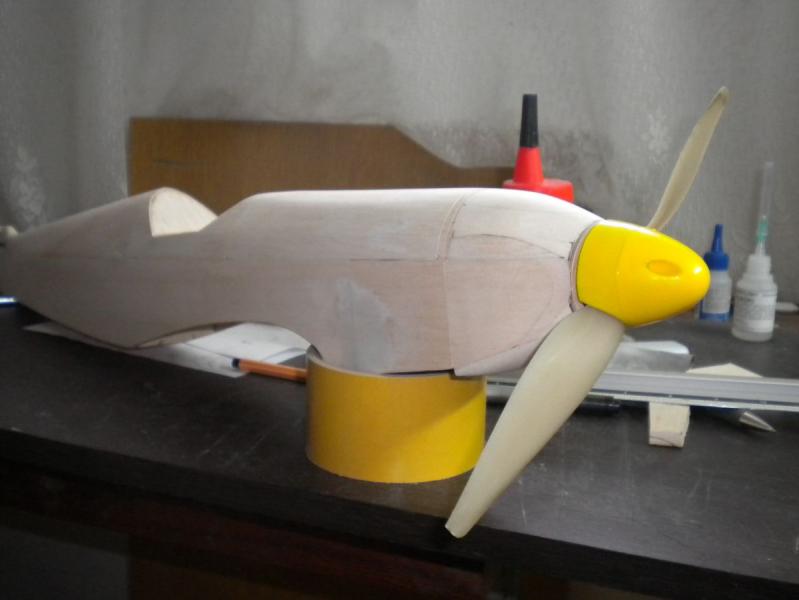

wstępnie podziałałem nożykiem do tapet i maska zaczęła nabierać kształtów




a tu już jak podziałałem papierem ściernym ...

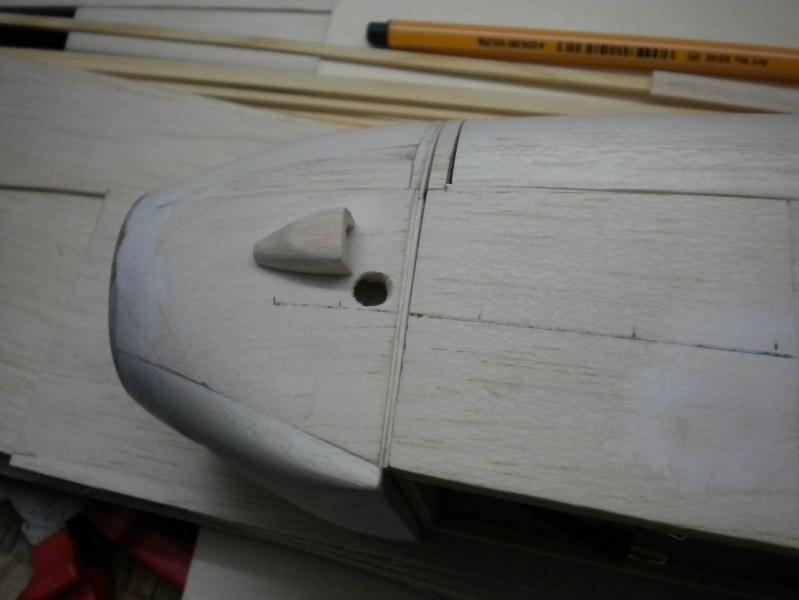

oczywiście maska wymaga gdzie nie gdzie pod szpachlowania i zrobienia otworów wentylacyjnych dla chłodzenia silnika. Można brać się za zamykanie kadłuba od spodu ale tylko za skrzydłem gdyż część za maską a przed skrzydłem będę zamykał dopiero po wykonaniu skrzydła i spasowaniu kołka, który będzie trzymał skrzydło w kadłubie.



EDIT ...



zrobiłem otwór wentylacyjny dla silnika oraz po szpachlowałem maskę ... ujście powietrza będzie przez imitację rur wydechowych




CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Poprawiłem kabinę jak zasugerował kolega Andrzej




Zabrałem się za wykonanie imitacji wydechu, a przy okazji ukryłem w nim ujście powietrza spod maski silnika

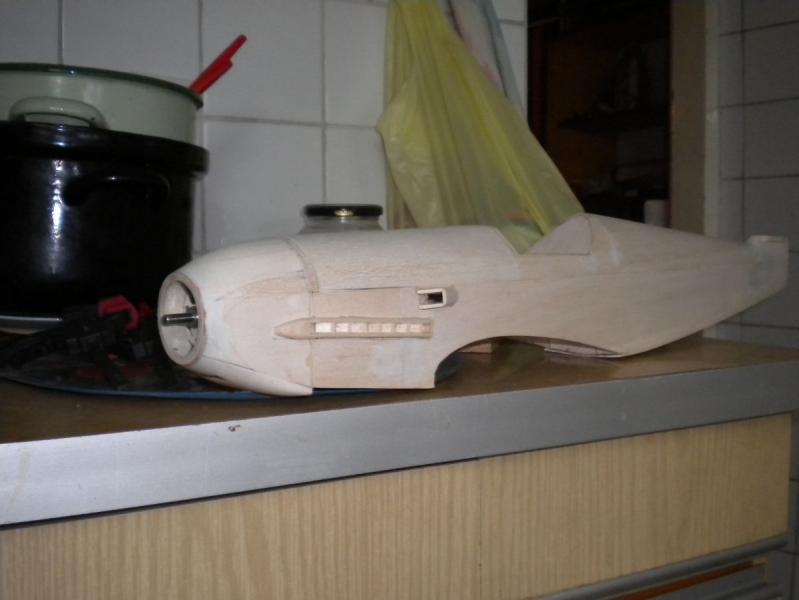

Gotowy wydech wraz z imitacją wlotu powietrza do silnika a w praktyce jest to drugi wlot powietrza dla chłodzenia pakietu jak również regulatora (pierwszy będzie od spodu kadłuba. Analogicznie postąpię z drugą stroną tylko pominę wlot powietrza do silnika ;)







Wykleiłem spód kadłuba balsą 1,5 mm dodając na końcu otwór przez które nadmiar powietrza będzie wychodził z kadłuba.




CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki Andrzeju też się cieszę że Bartek nie miał racji ;)

Panowie teraz proszę o radę bo ostatni raz jak miałem do czynienia z nitrocelonem i papierem japońskim to jak byłem w 3 klasie szkoły podstawowej i już nie pamiętam. Czy nitrocelonem mogę spokojnie przykleić papier japoński do balsy czy do tego celu lepiej użyć kleju AK 20 ? Przed klejeniem papierem japońskim muszę zaimpregnować balsę nitrocelonem ?

Wyczytałem również że po oklejeniu modelu japonką warto przemalować model nitrocelonem z dodatkiem talku i polerować papierem wodnym o drobnej gradacji.

Co do skrzydeł to zastanawiam się żeby nie zrobić pełnego krycia balsą. Keson oczywiście 1,5 mm balsa a przestrzenie między żebrami co nie są pokryte balsą na planach tak przygotować żeby pokryć to balsą 1 mm.
