Piper clipped wing Cub prawie 40%

[Jerzy_R]



http://svsm.org/gallery/slideshow.php?set_albumName=ne1

[noker]

[Jerzy_R]

Przykręcił w ten sposób aby:

a) przymierzyć

b) nie zgubić

c) wszystkie inne

[RobRoy]

Czy to jeszcze model ?  ... to raczej pół-samolot ?



[cyrax_ojz]

pazurki do przymiarki przykręca się łatwiej niż nakrętki samohamowne ?























[cyrax_ojz]

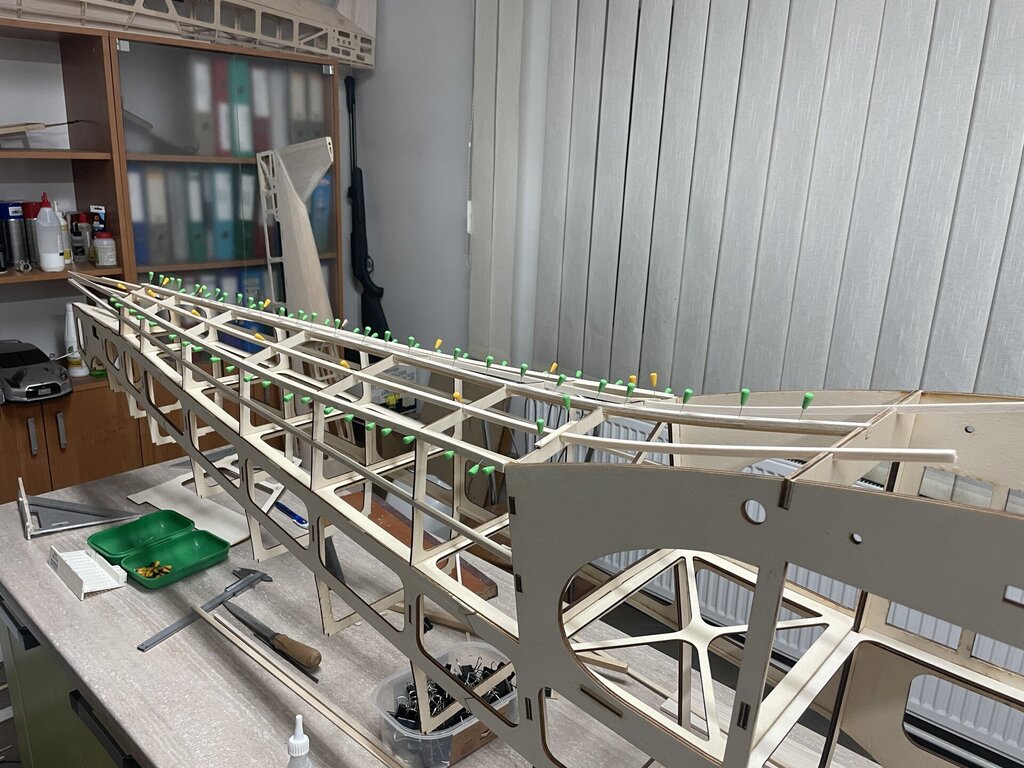

robota nie posuwa się do przodu za bardzo ze względu na brak materiału czekam na kolejną porcję sklejki

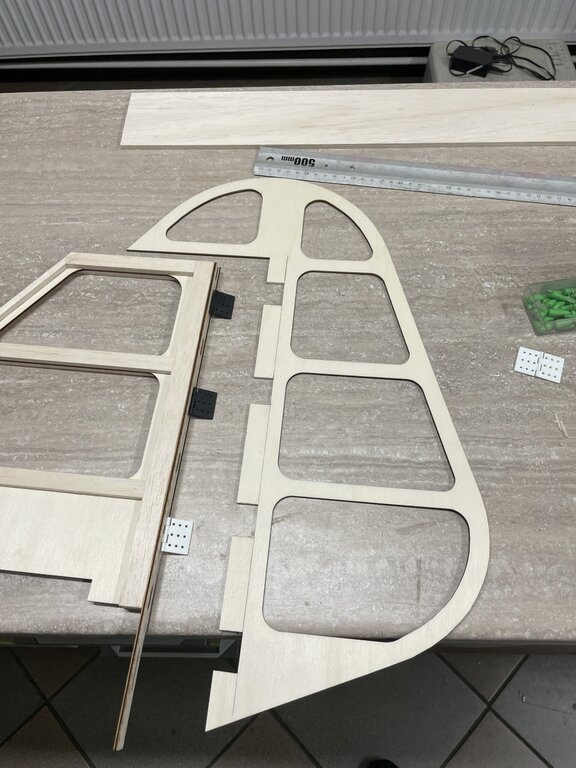

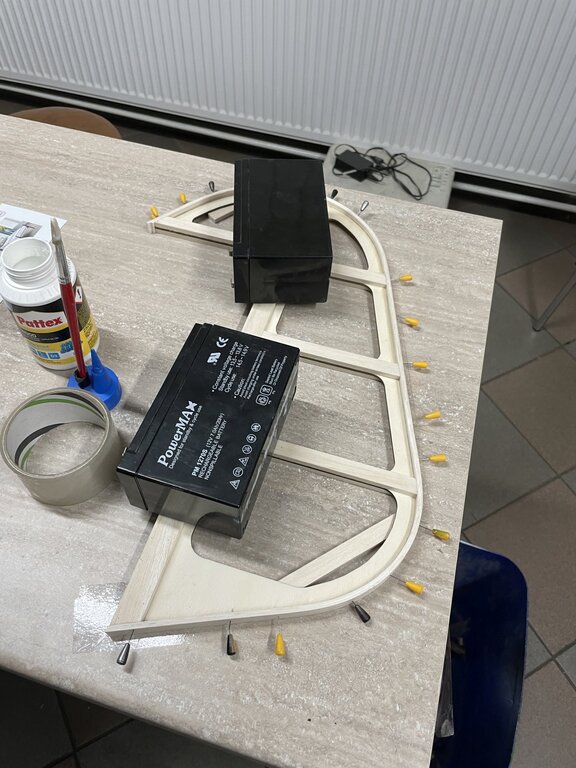

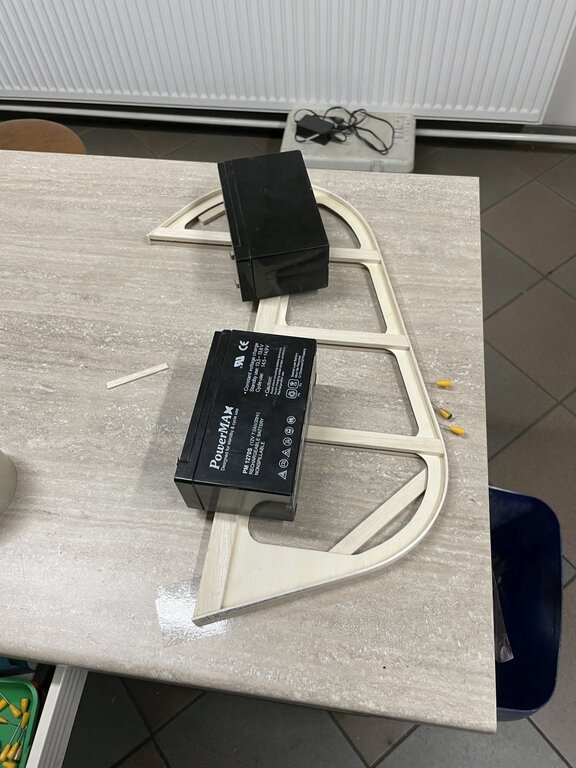

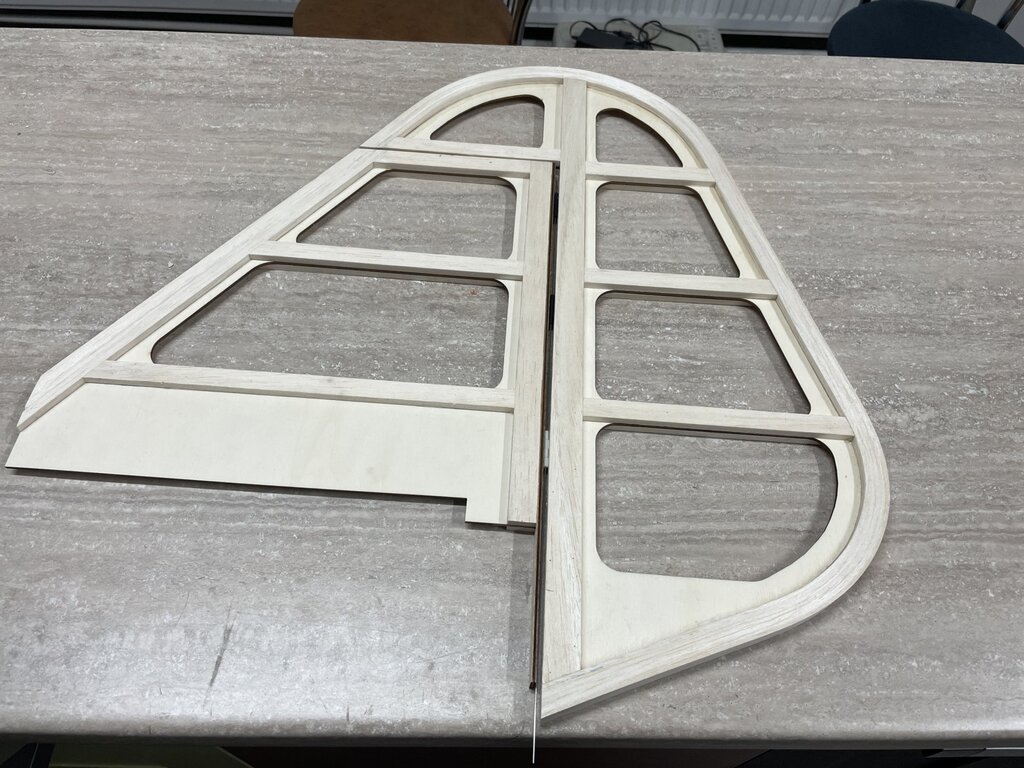

skleiłem częściowo ster kierunku brakują jeszcze wzmocnienia pod dźwignie i zastrzały do tego dochodzą jeszcze kieszenie

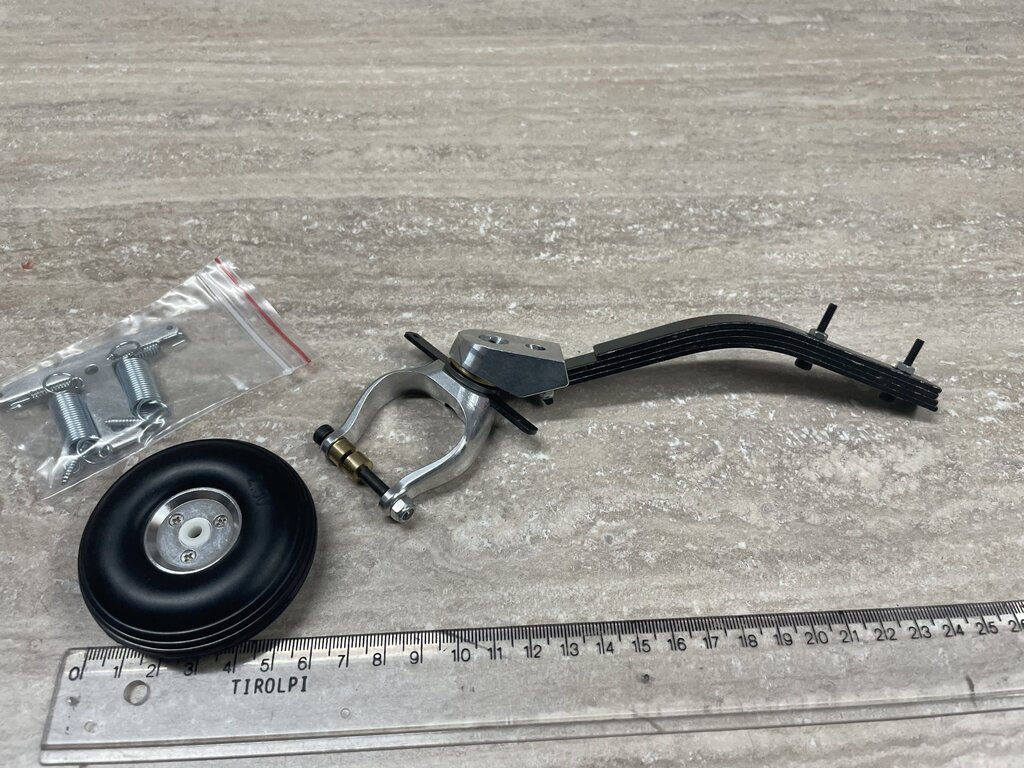

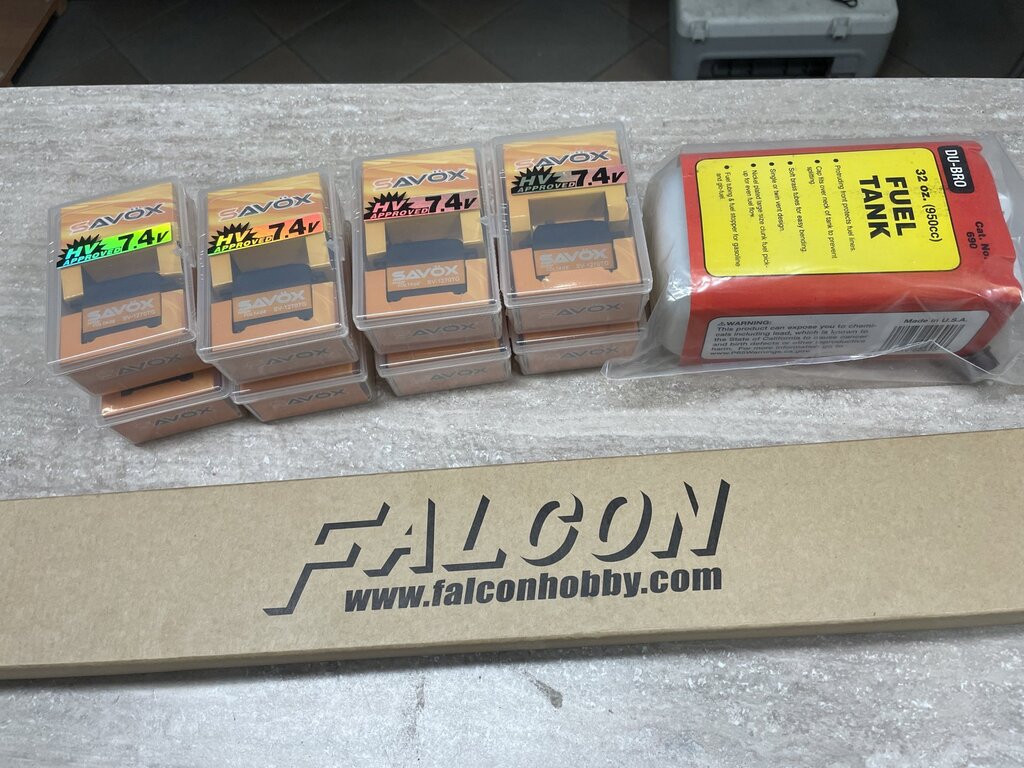

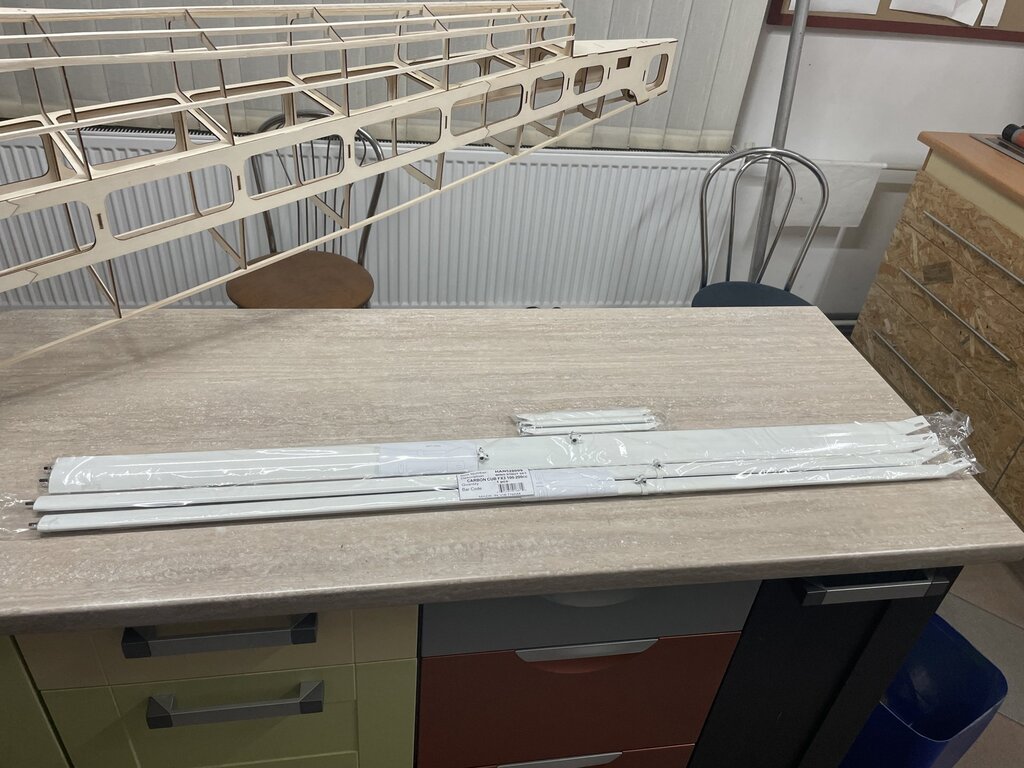

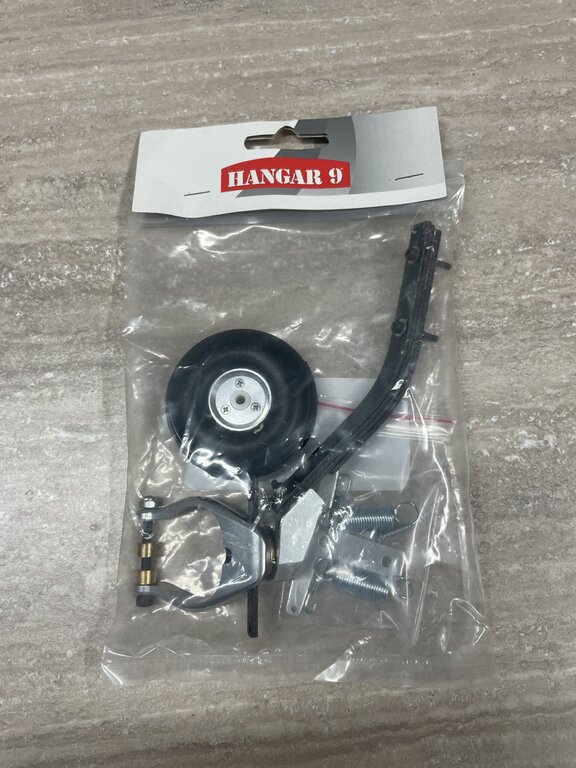

kompletuje powoli wyposażenie czekam na zamówione kolektory wydechowe JMB i kółko ogonowe z zastrzałami skrzydeł z Hangar 9



a te fanty są już na miejscu ?





[cyrax_ojz]

kolejna porcja dotarła przed świętami







[enter1978]

Gdzie kupowałeś to tylne podwozie?

Bo wygląda zabójczo, a jak wiesz zjadłem w tym roku trzy takie golenie , a to twoje wygląda na nie do zdarcia.

[cyrax_ojz]

11 minut temu, enter1978 napisał:

Gdzie kupowałeś to tylne podwozie?

Bo wygląda zabójczo, a jak wiesz zjadłem w tym roku trzy takie golenie , a to twoje wygląda na nie do zdarcia.

https://www.scorpio-polska.pl/katalog/hangar-9/hangar-9-podwozie-ogonowe-carbon-cub-fx-3-100-200cc-p64977.html

[cyrax_ojz]

jeszcze chwila i już te wieczory nie będą zimowe ?



postępy nie wielkie

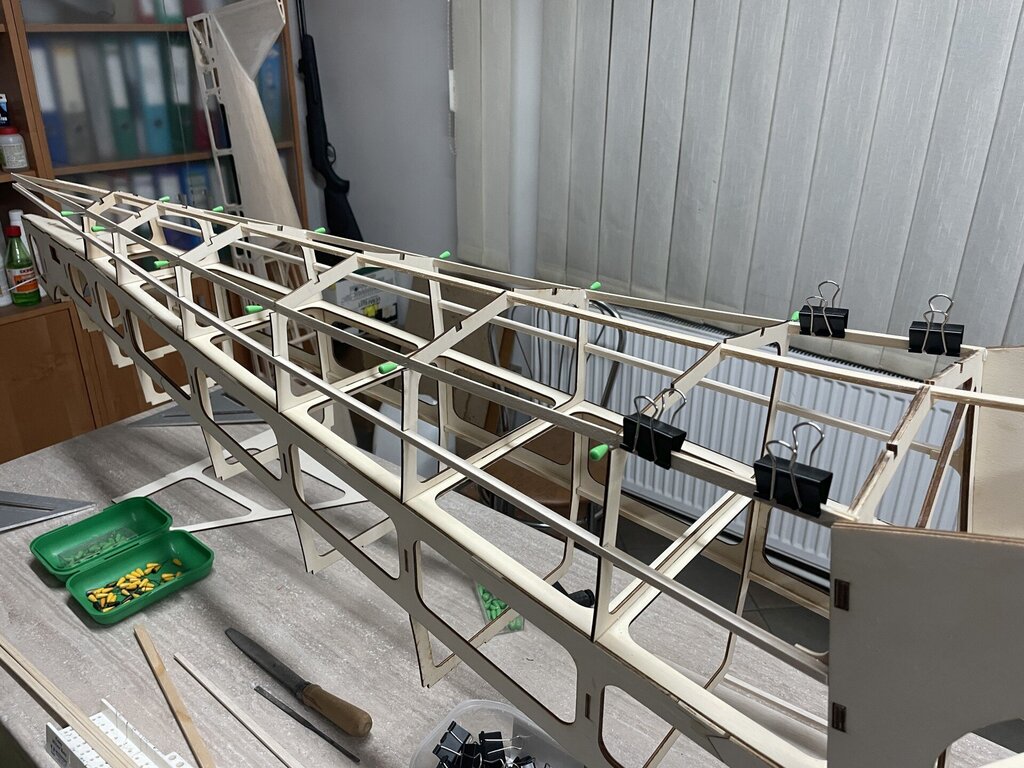

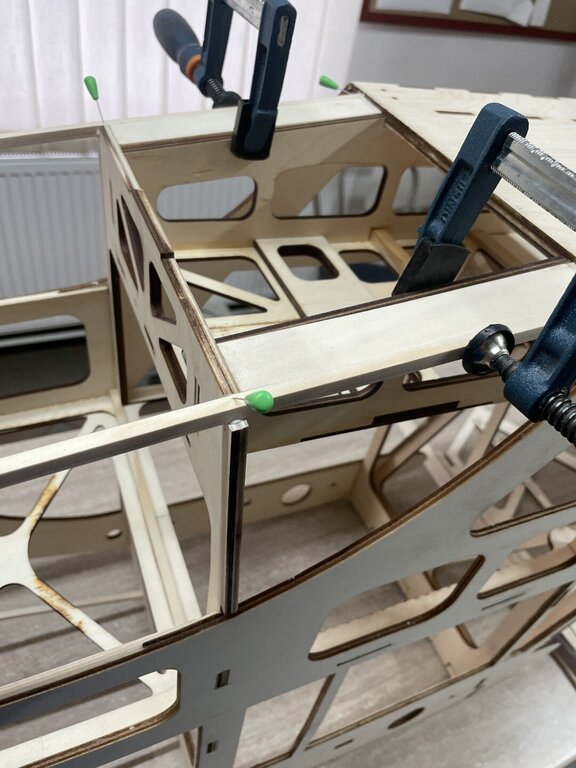

wzmocnienia pod kierunek z wysokością

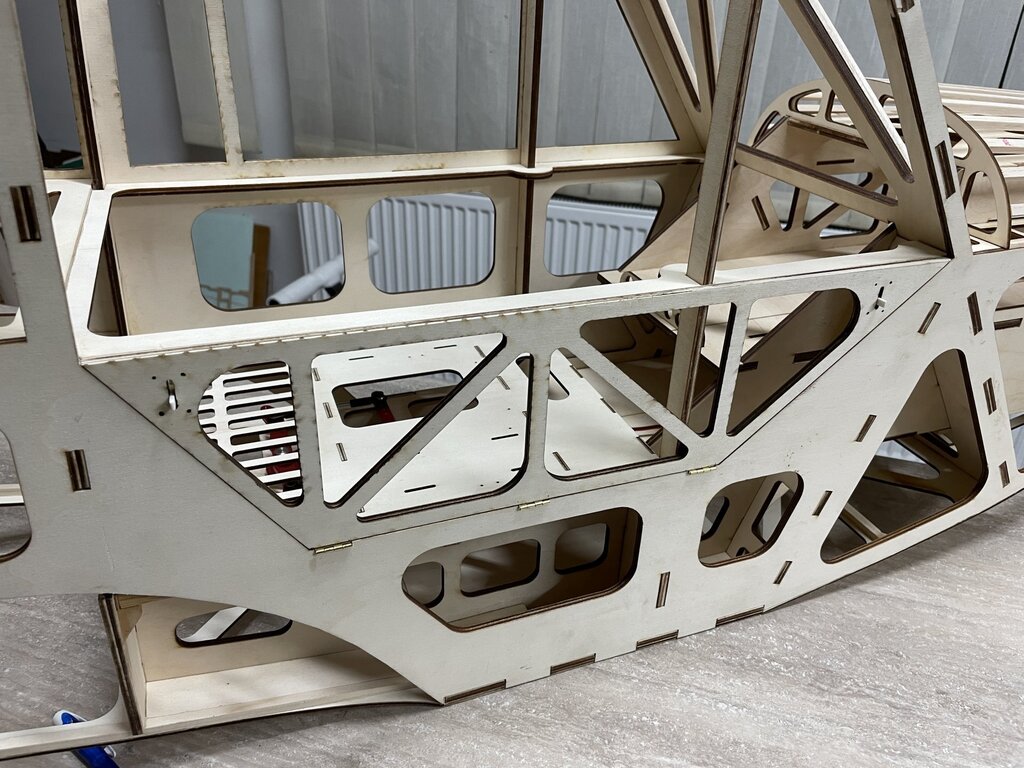

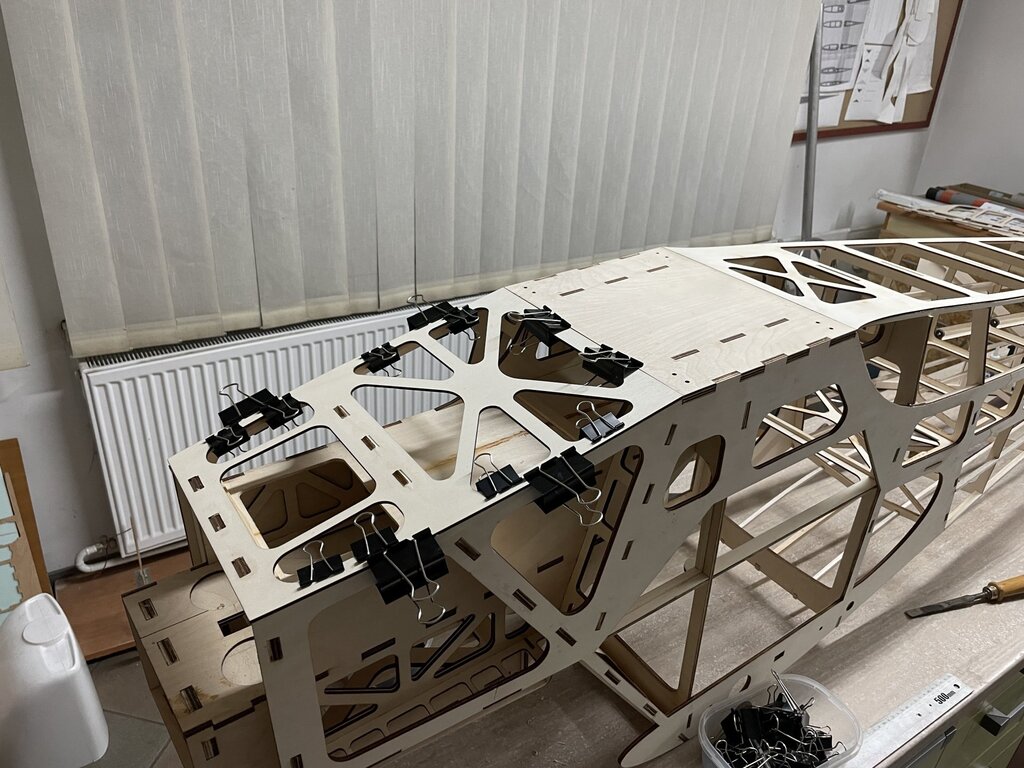

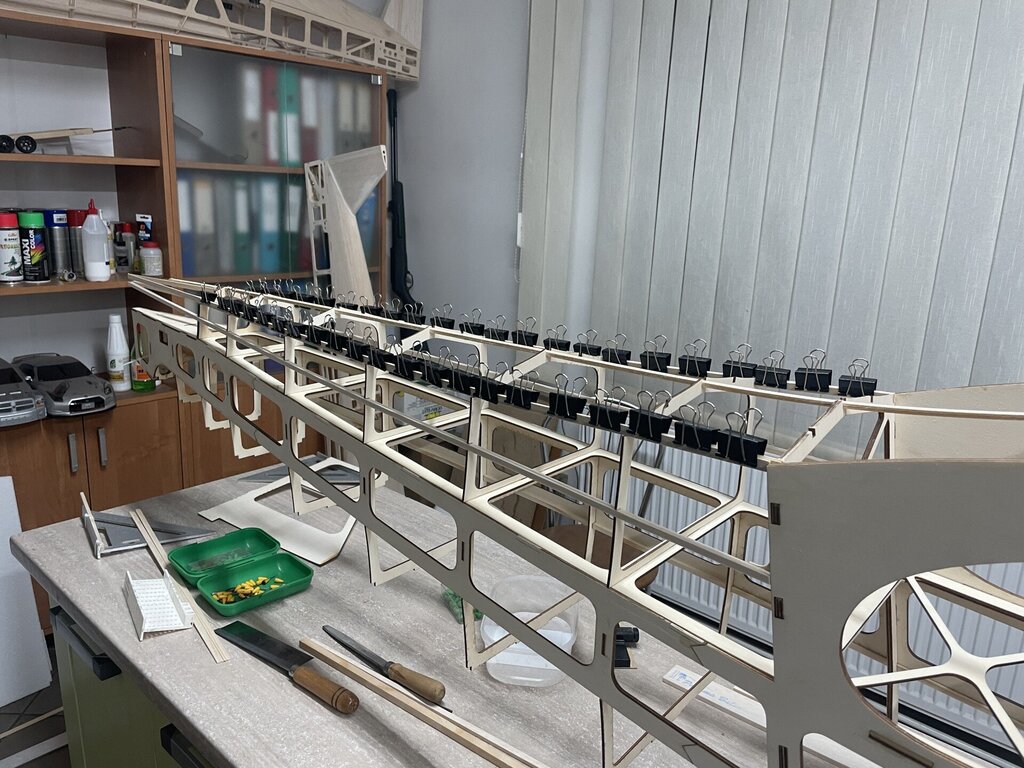

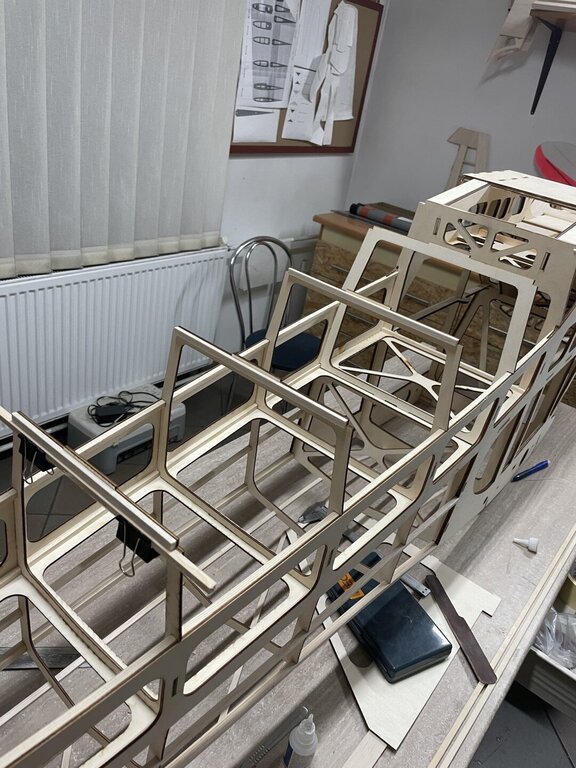

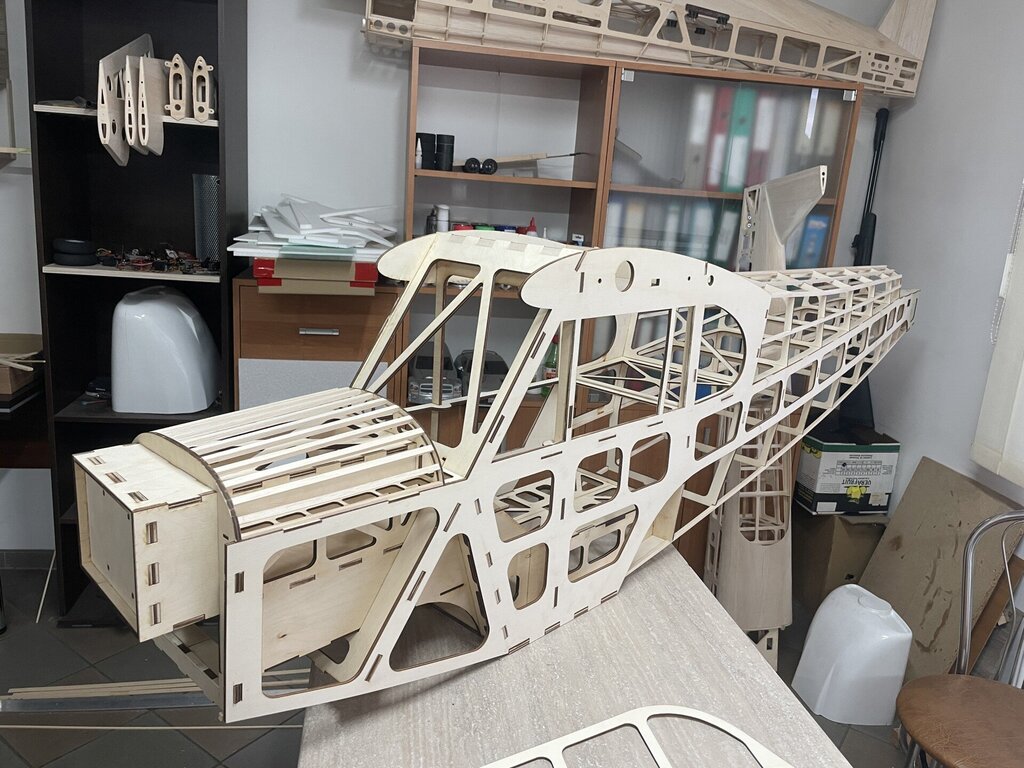

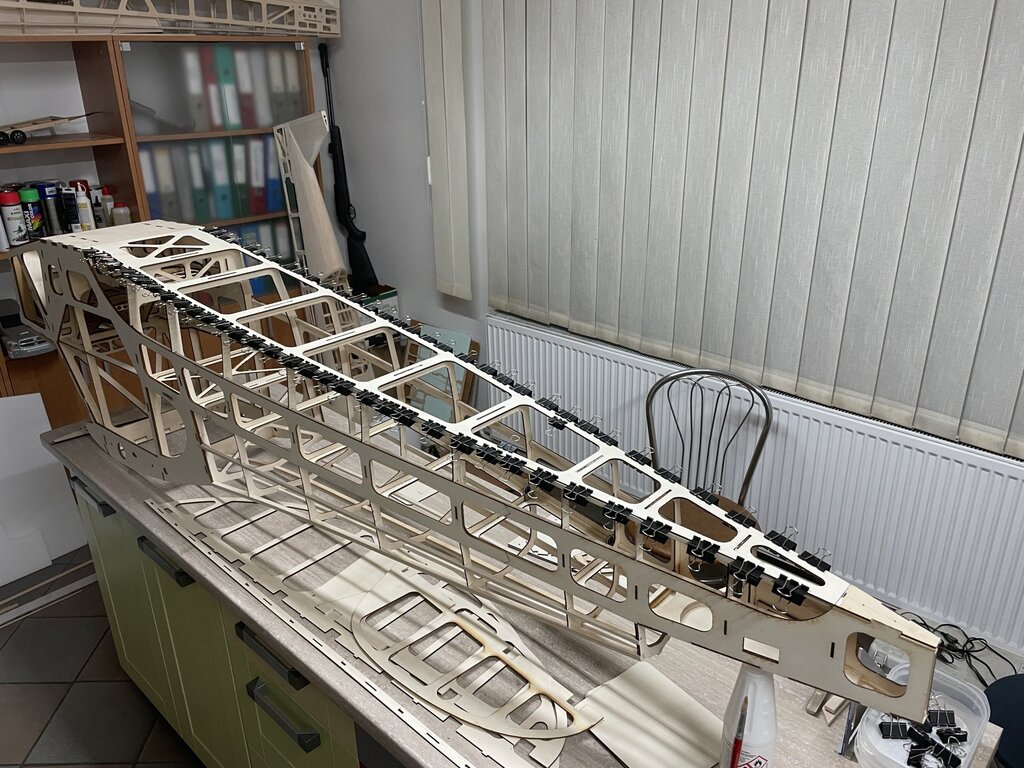

spód kadłuba

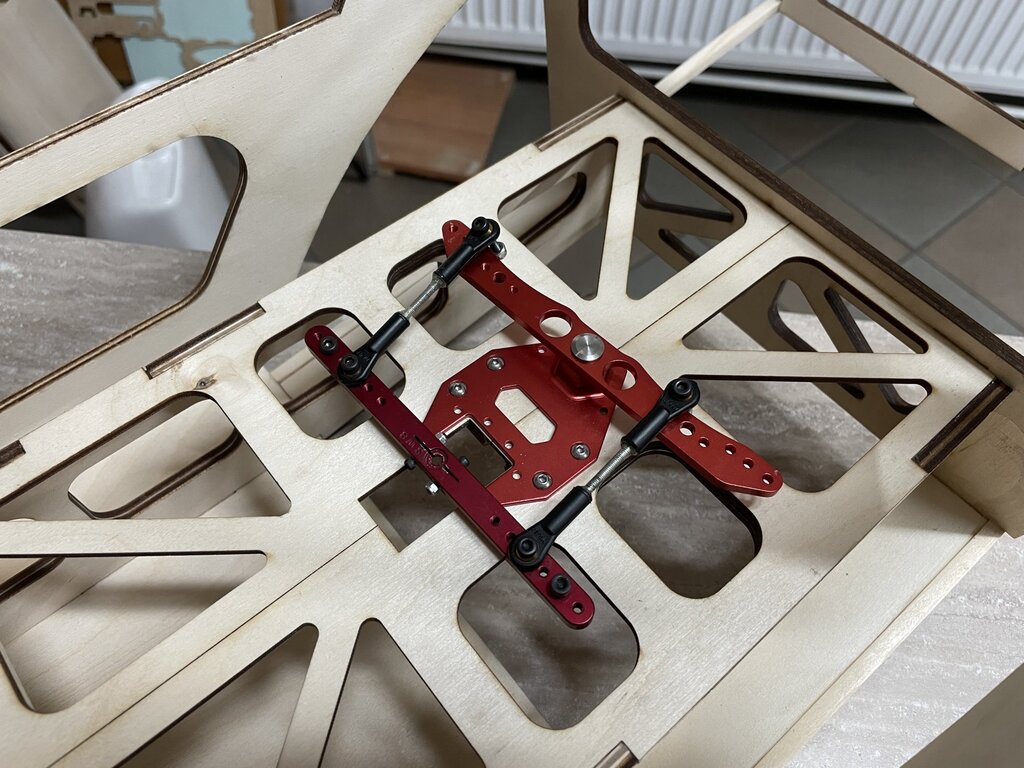

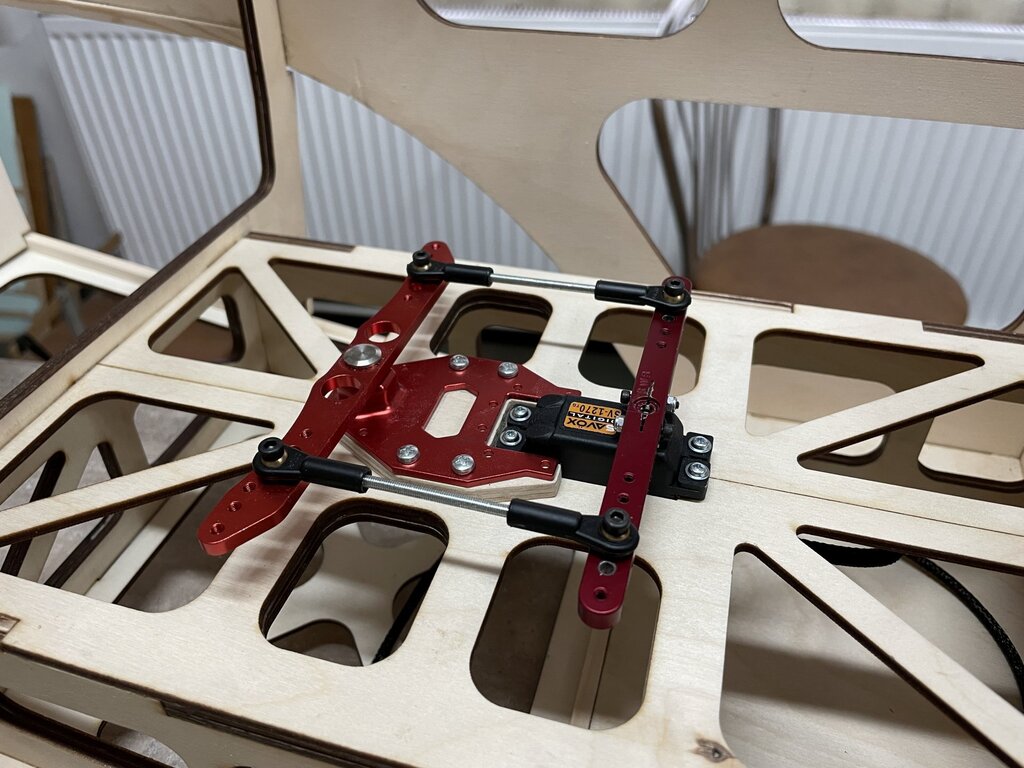

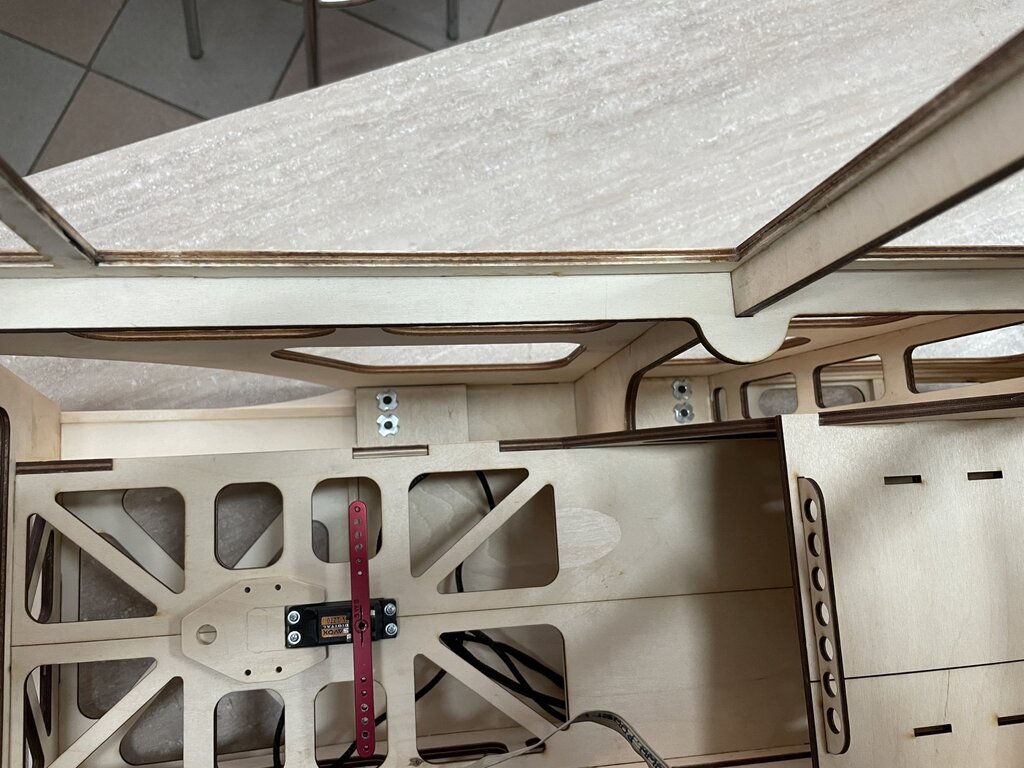

zmiany w otworach pod serwa wysokości i serwo kierunku też wymagało korekty wysokości

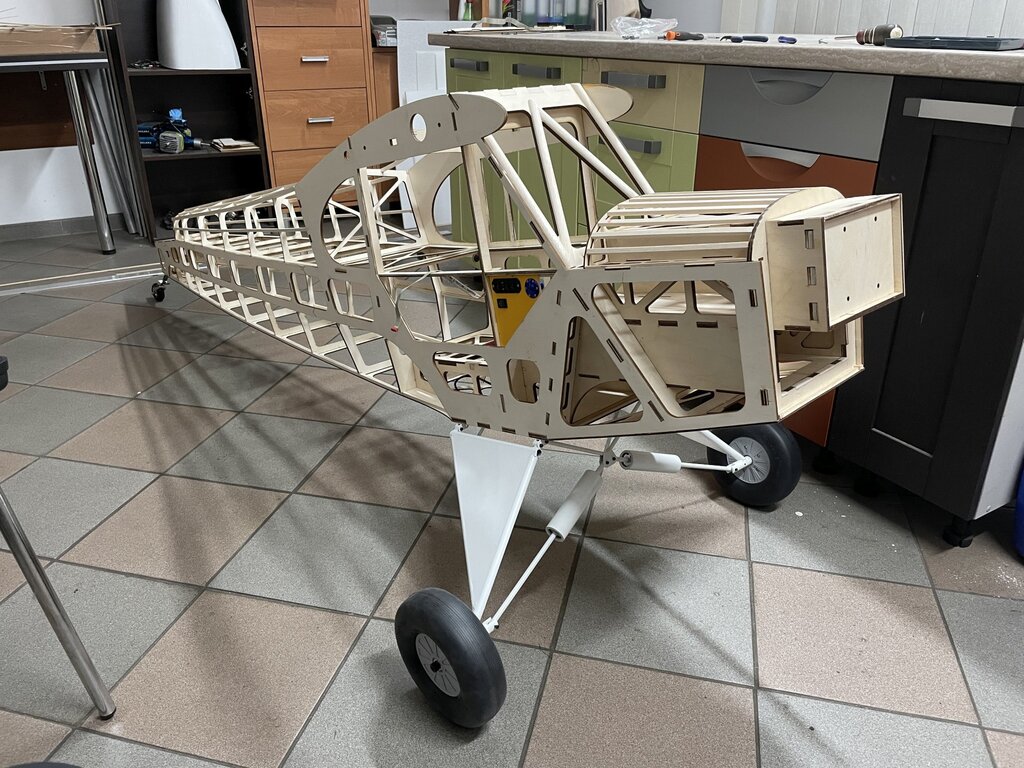

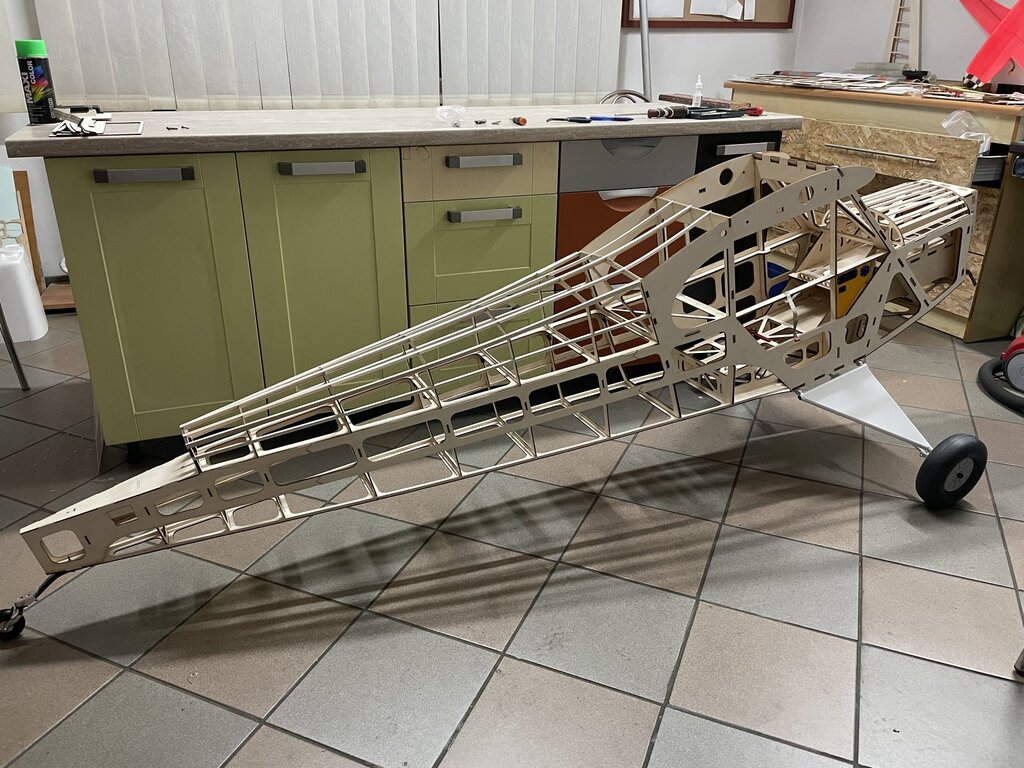

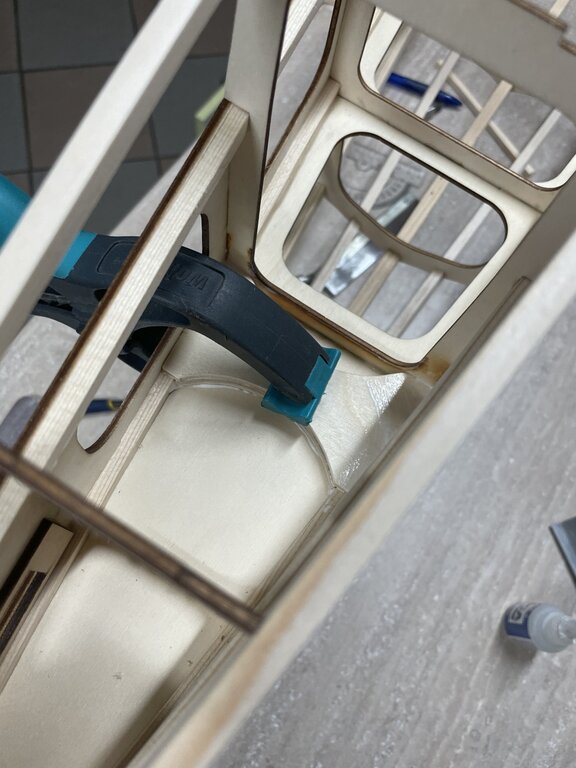

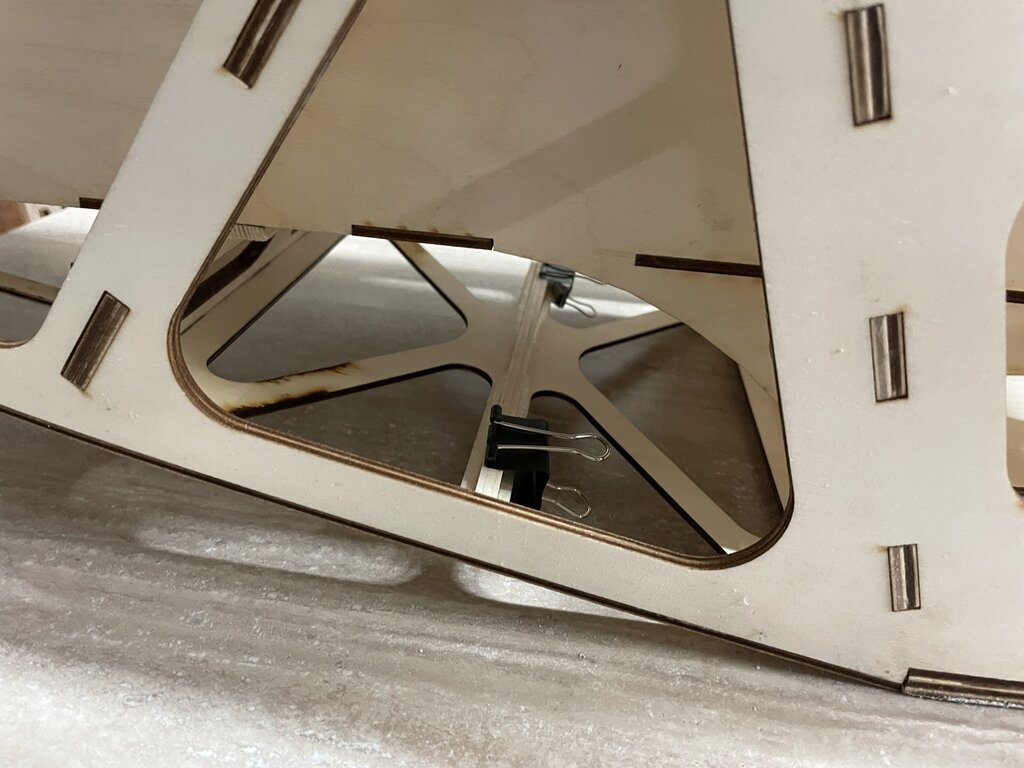

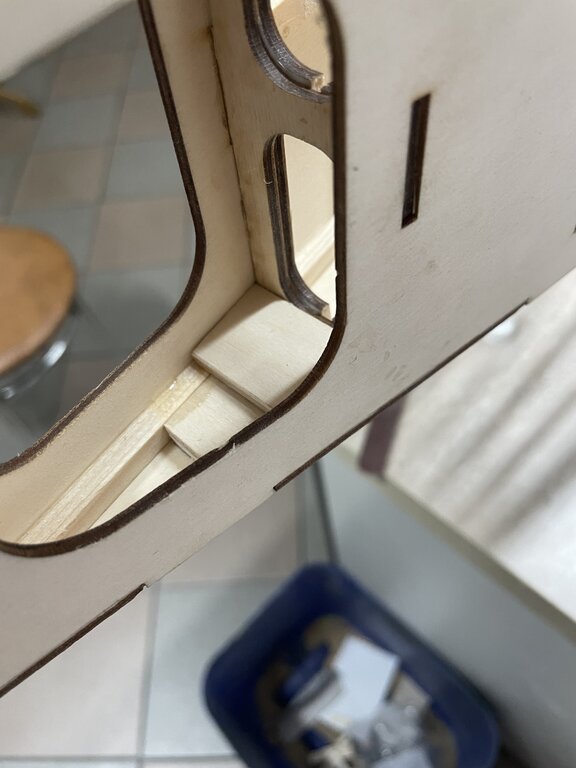

wzmocnienia pod pazurki i można podwozie przykręcać

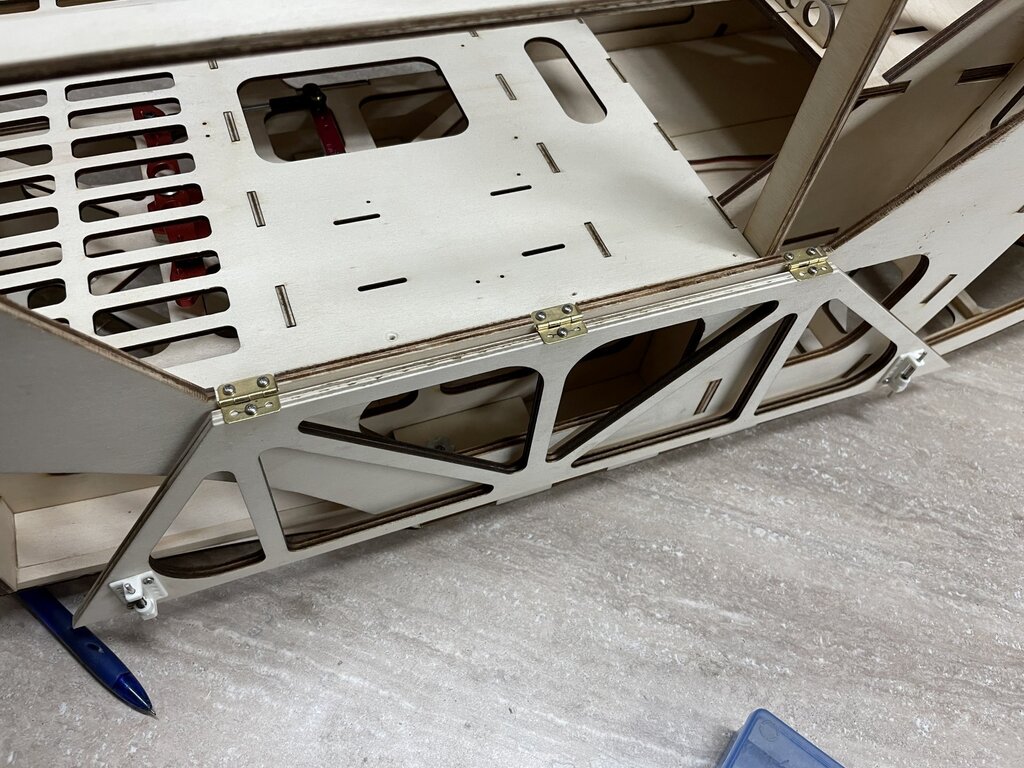

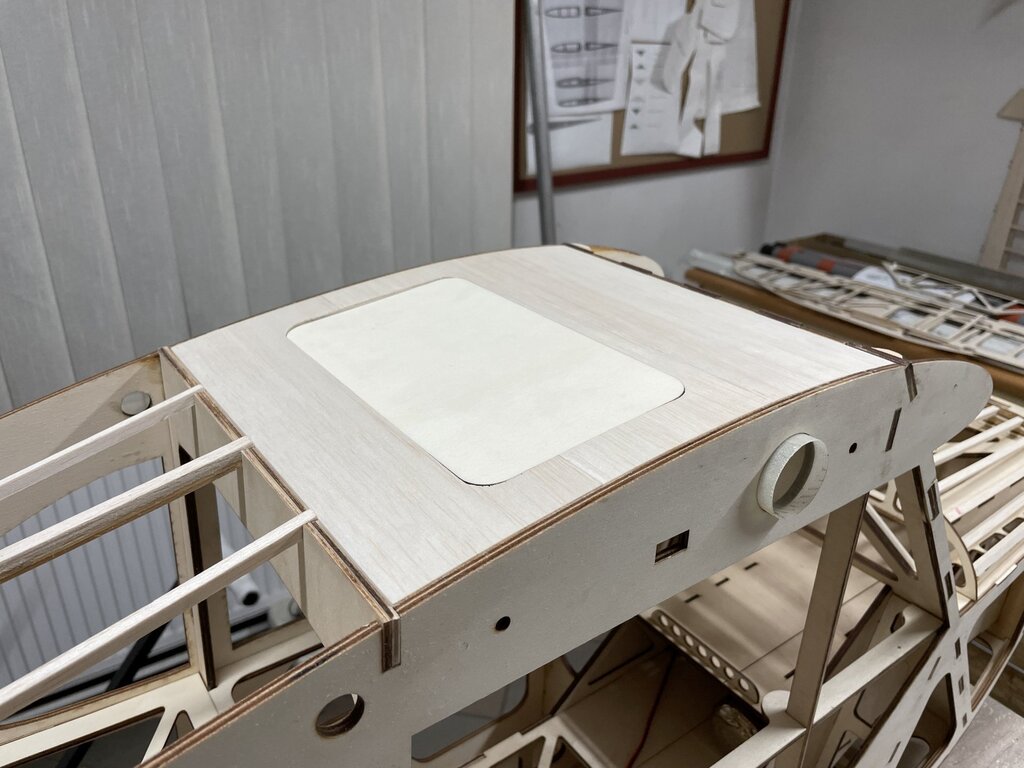

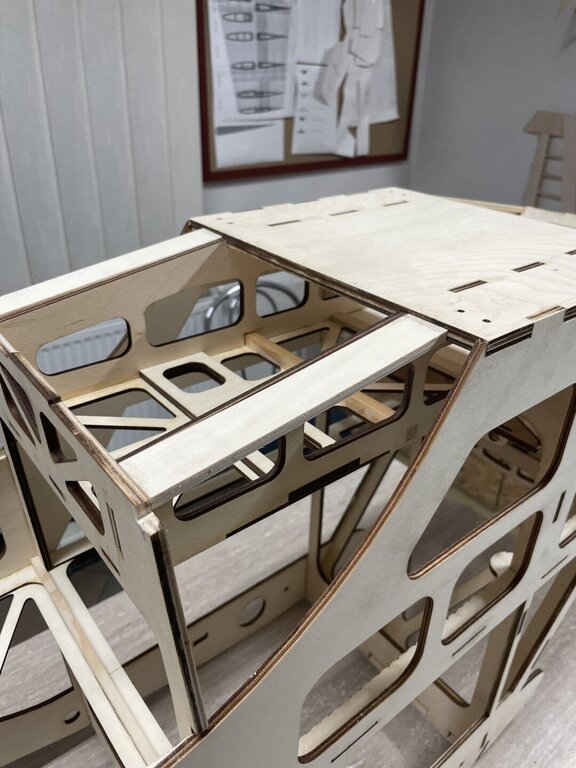

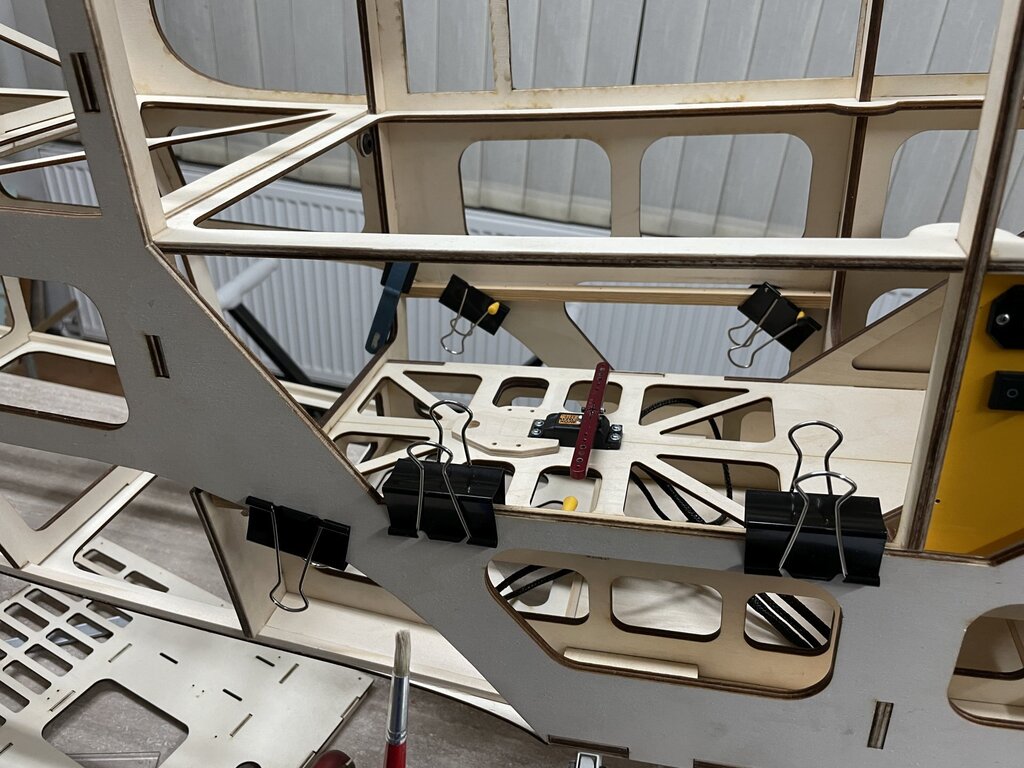

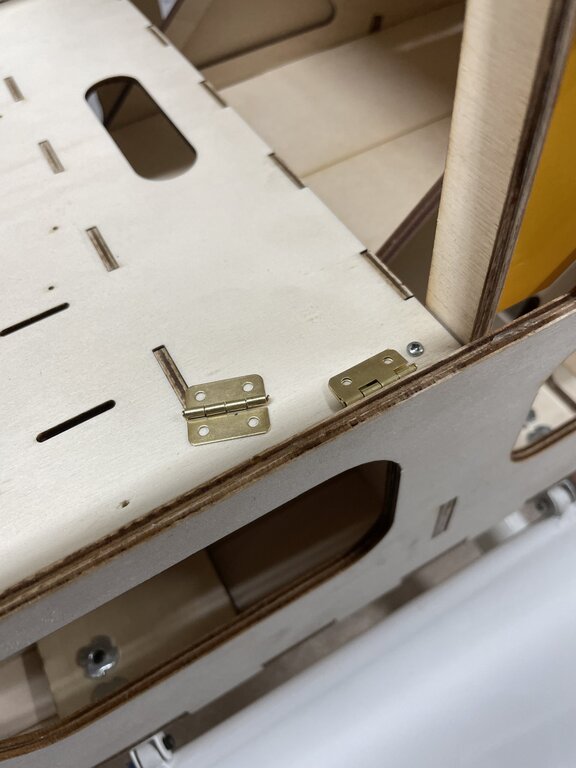

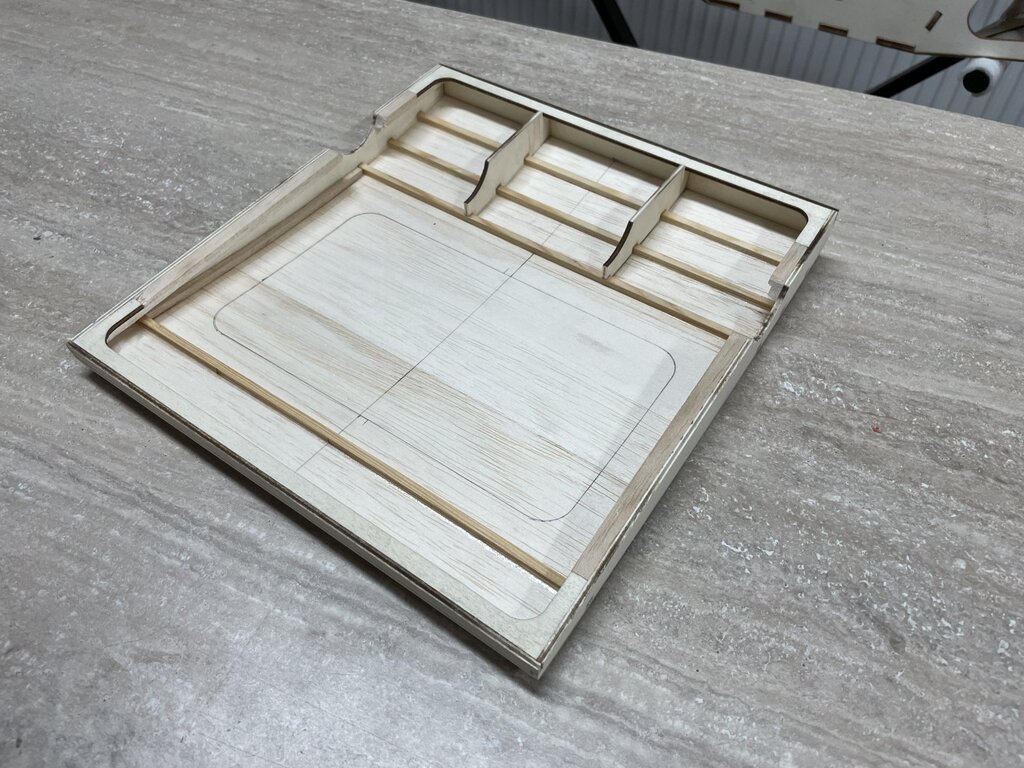

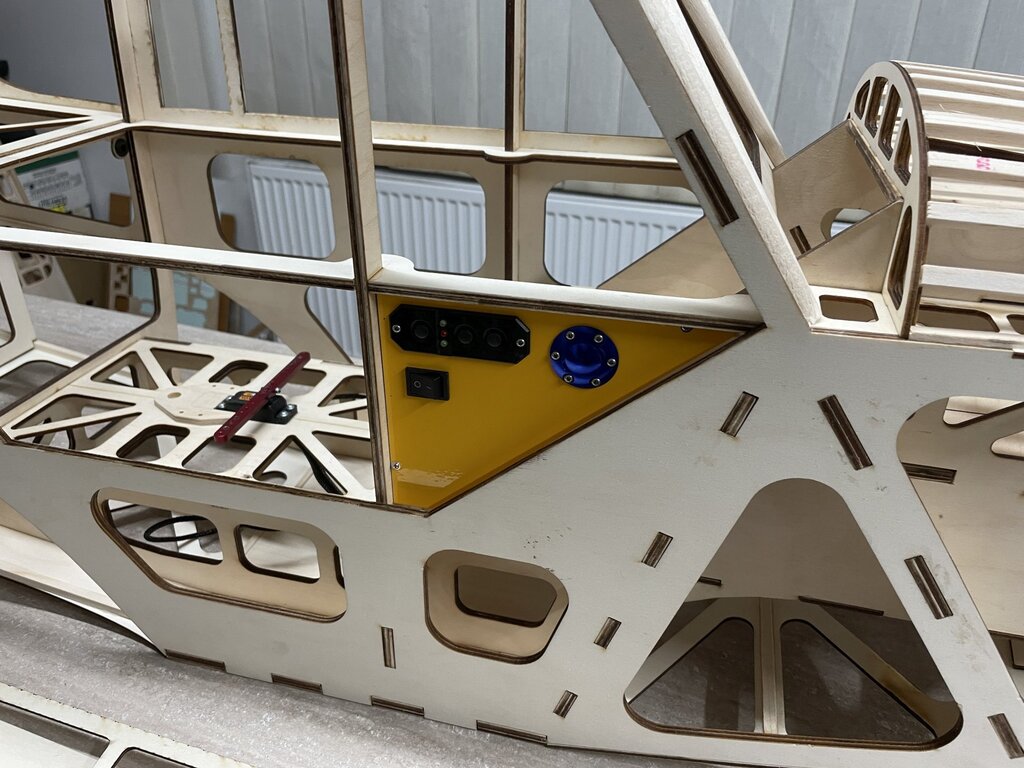

rzeźba w półce pod powerboxa i pakiety oraz zawiasy drzwi

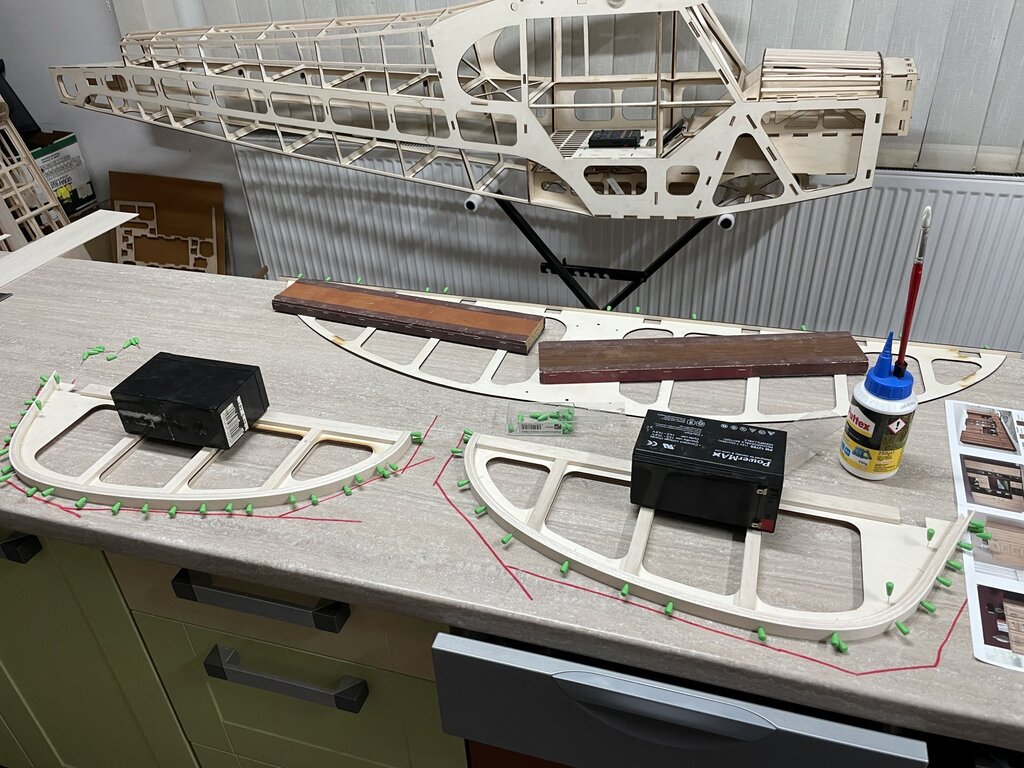

teraz pora na ster wysokości



[cyrax_ojz]

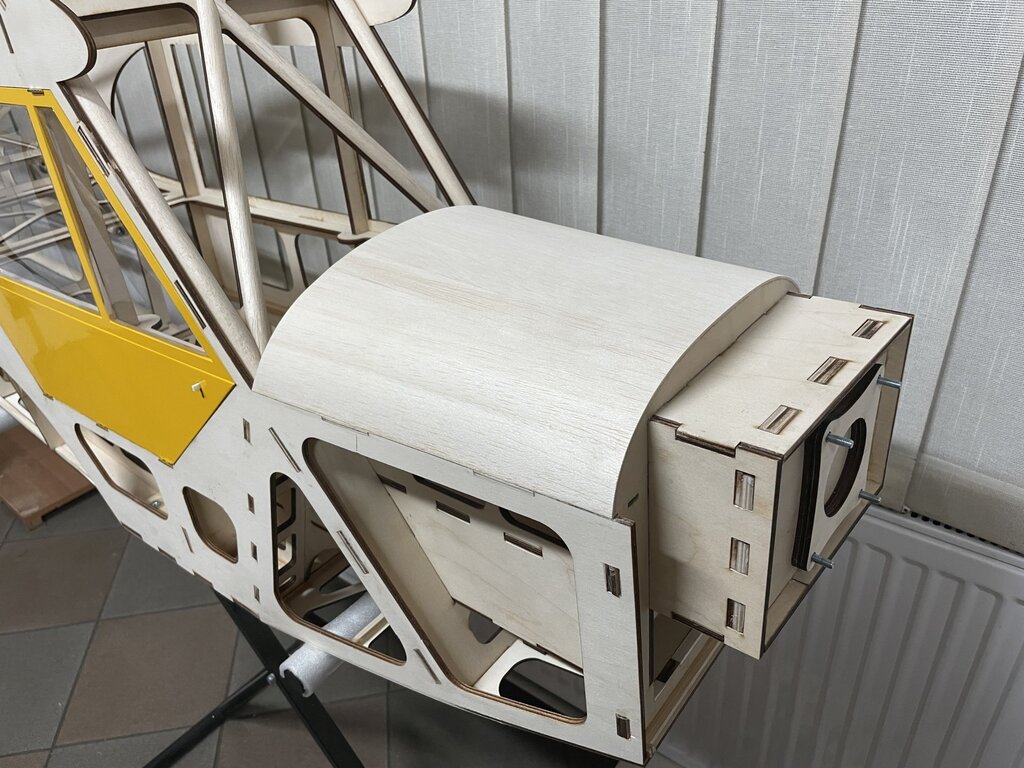

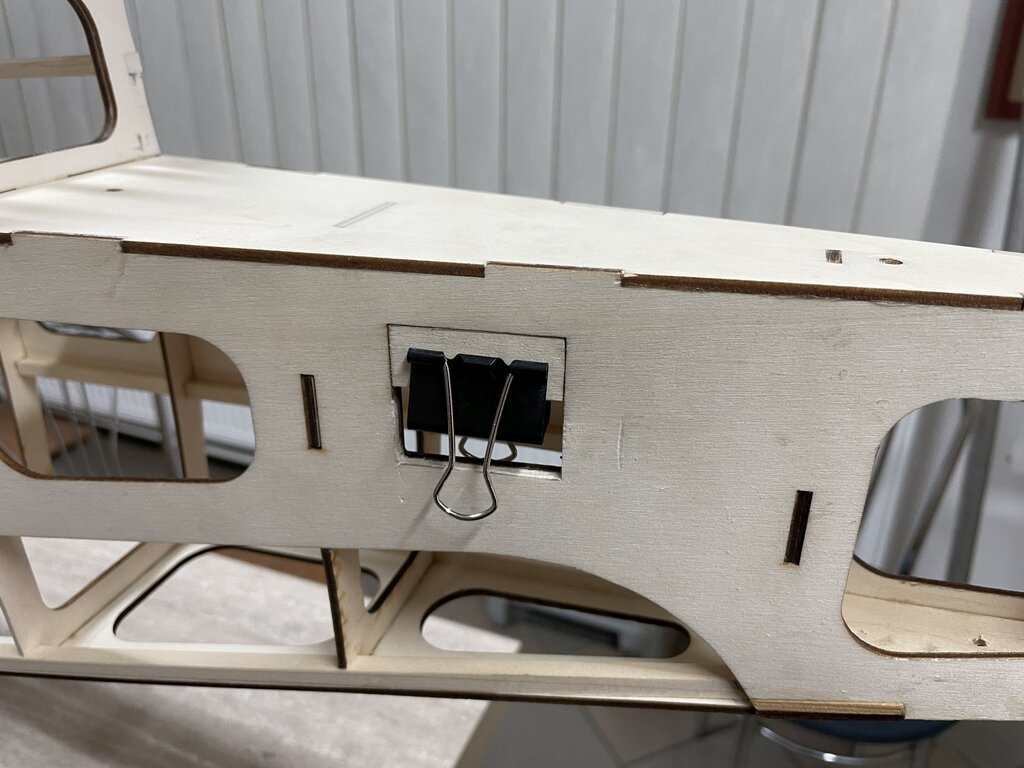

połowa drzwi do pełni szczęścia brakuje tylko wkrętów stożkowych

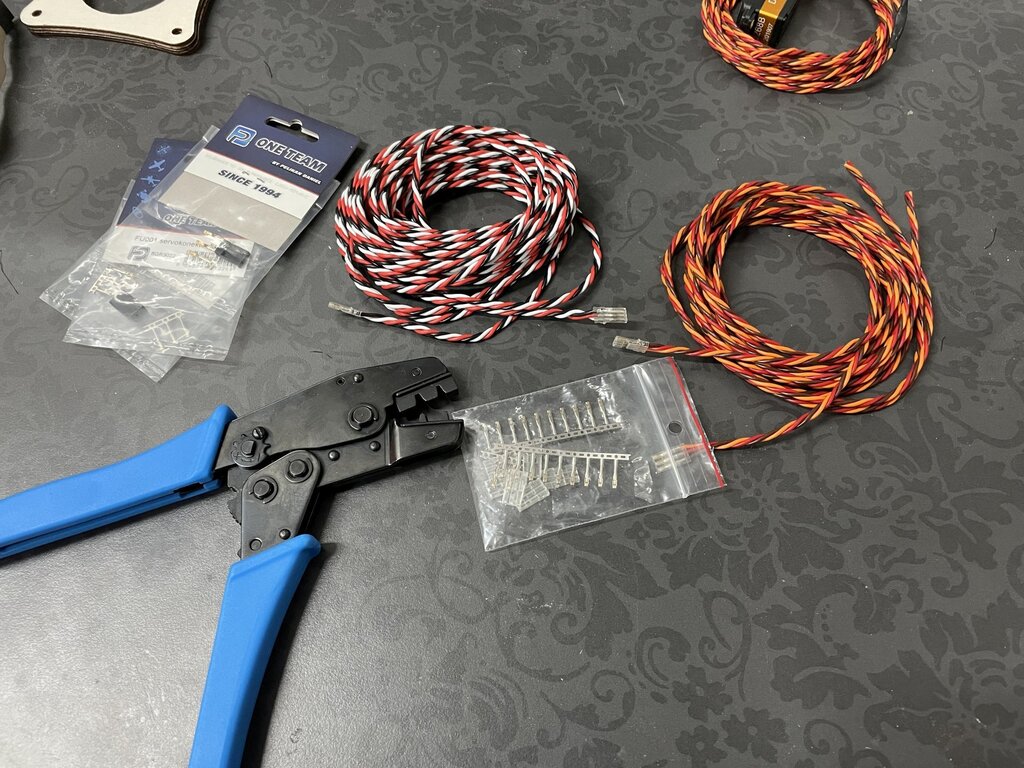

pożyczyłem zaciskarke do konektorów i efekt mi się bardzo podoba

[cyrax_ojz]

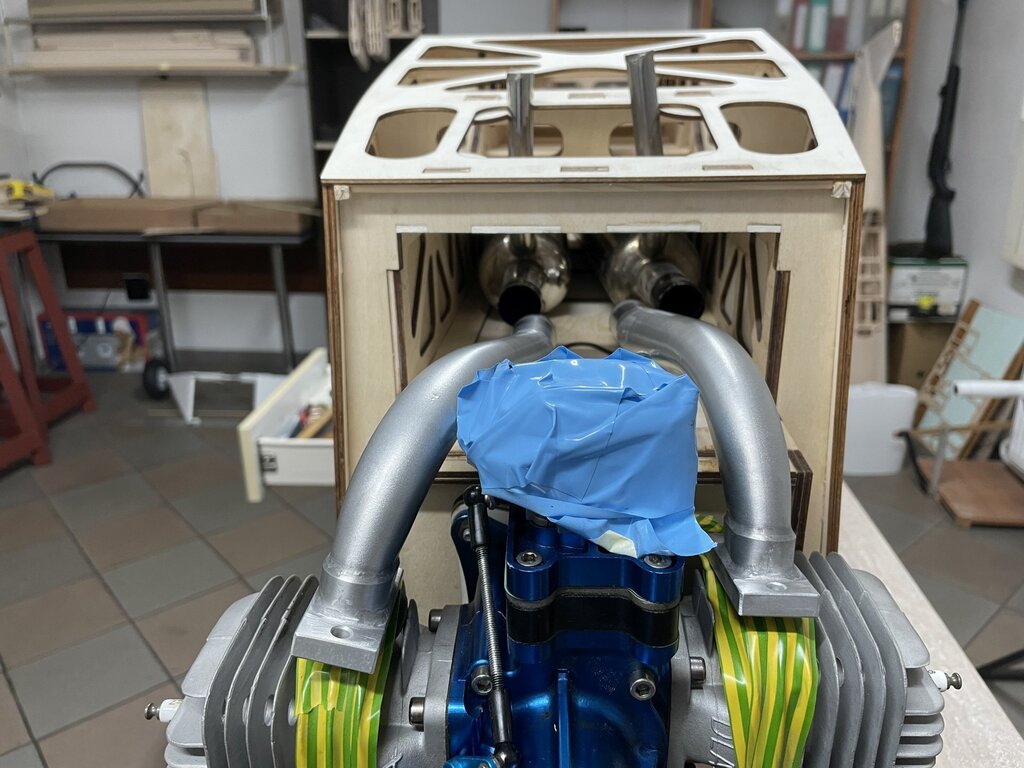

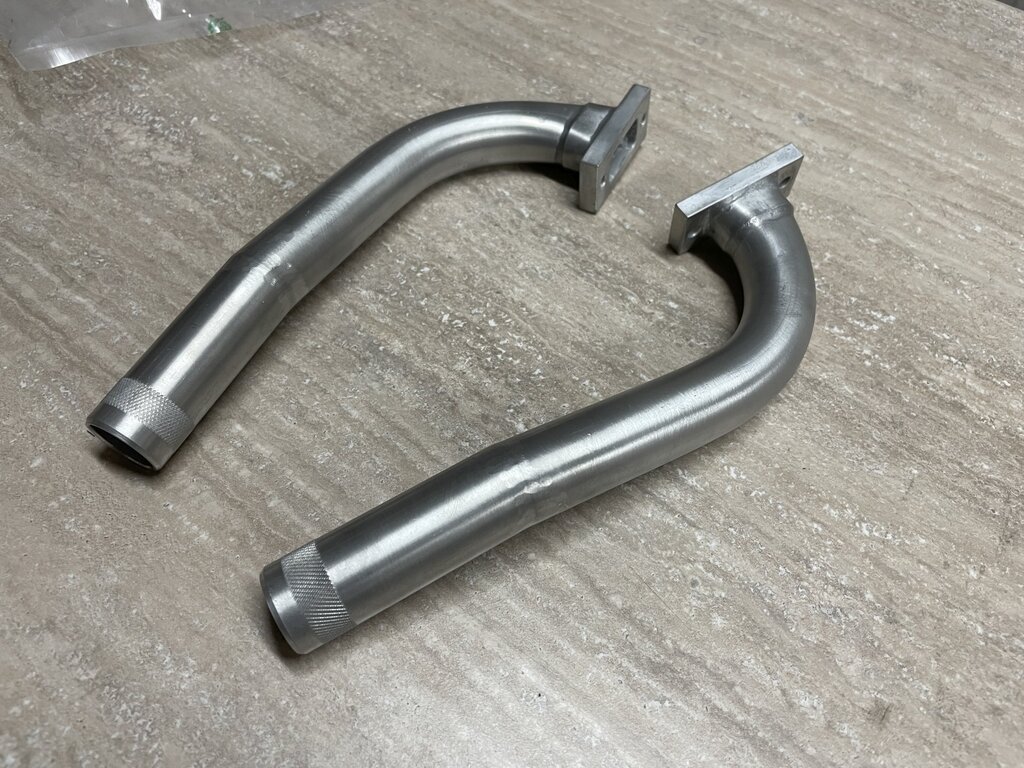

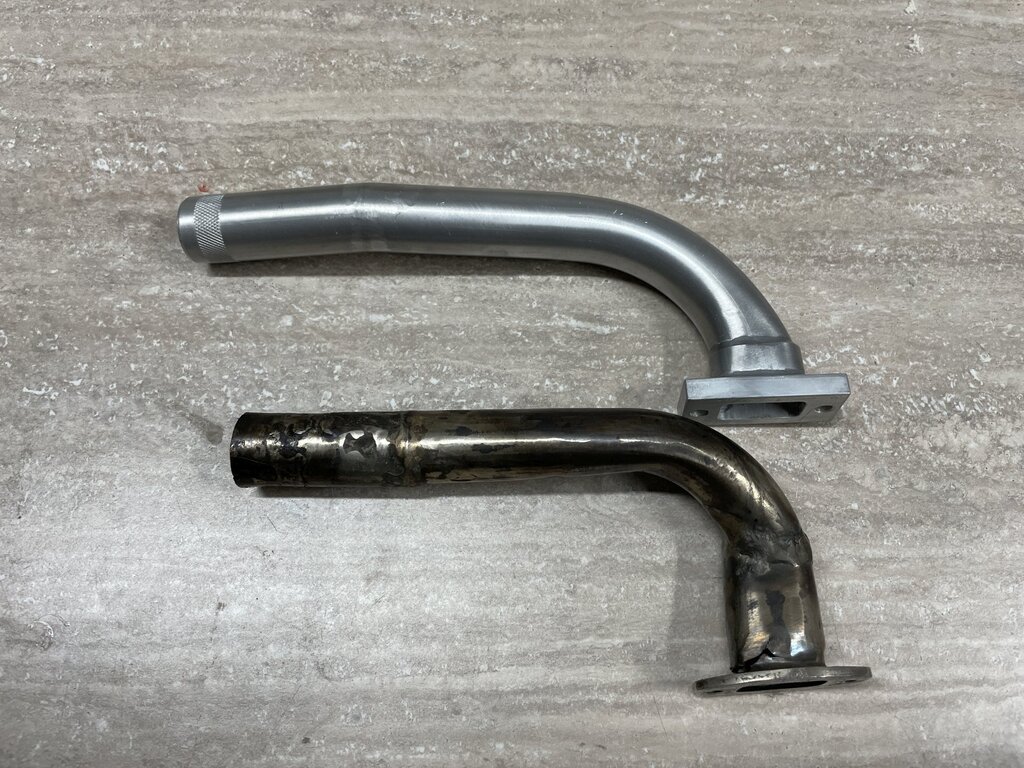

w końcu dotarły zamówione w JMB kolektory od listopada się zeszło pasują prawie idealnie

















[cyrax_ojz]

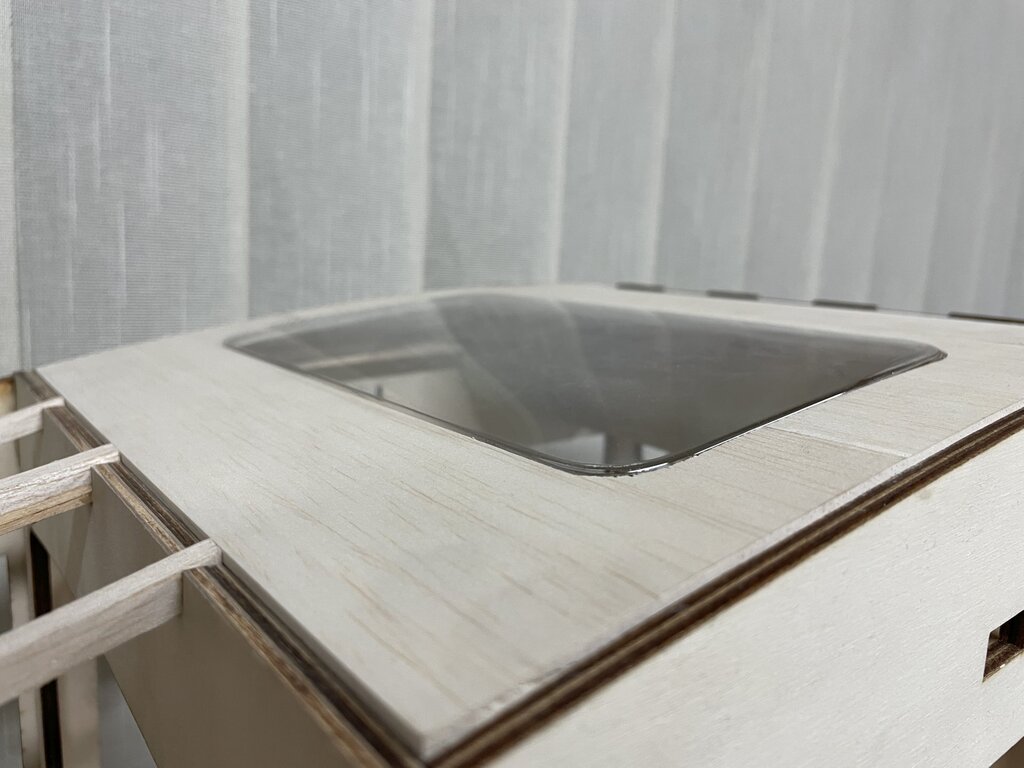

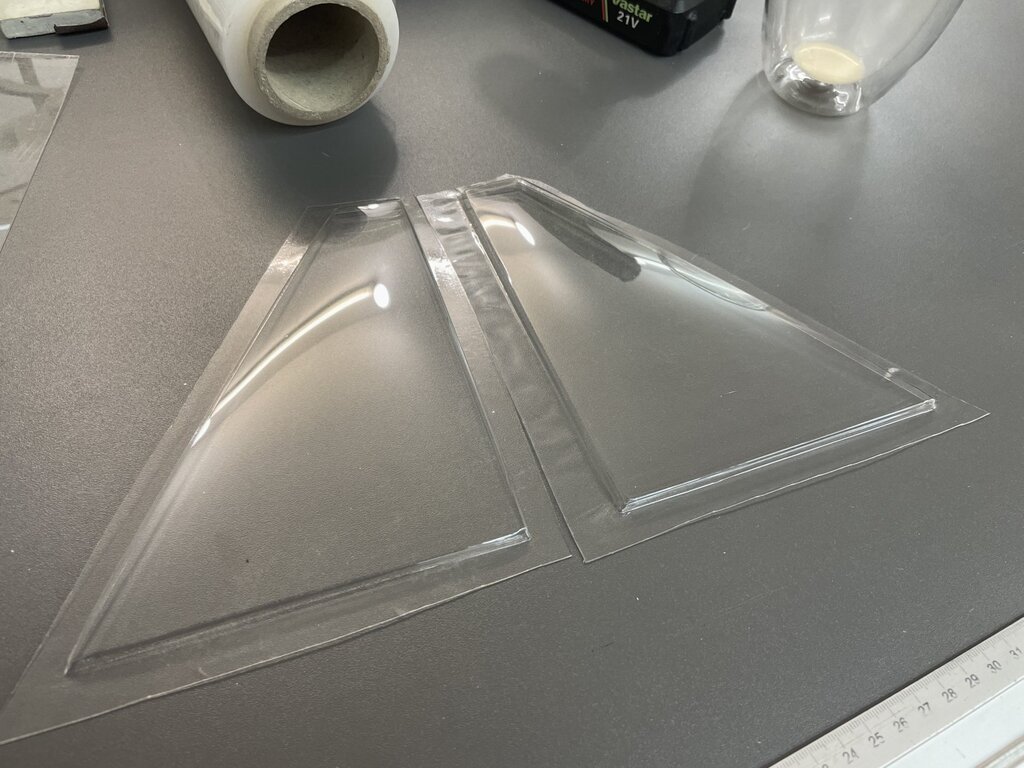

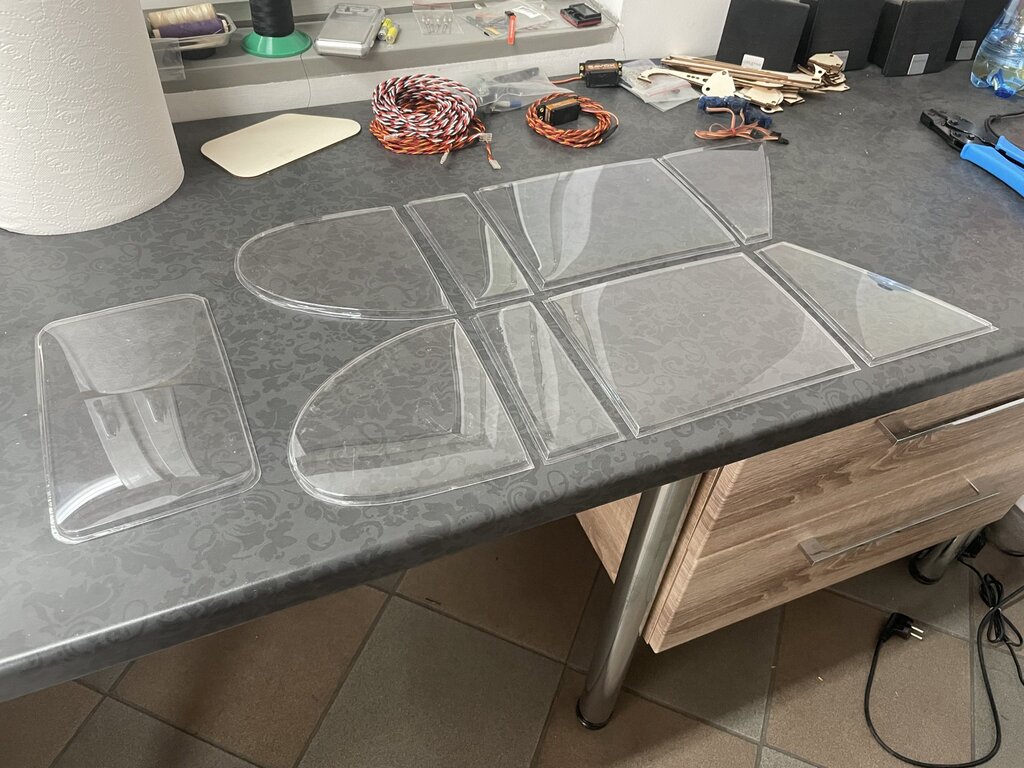

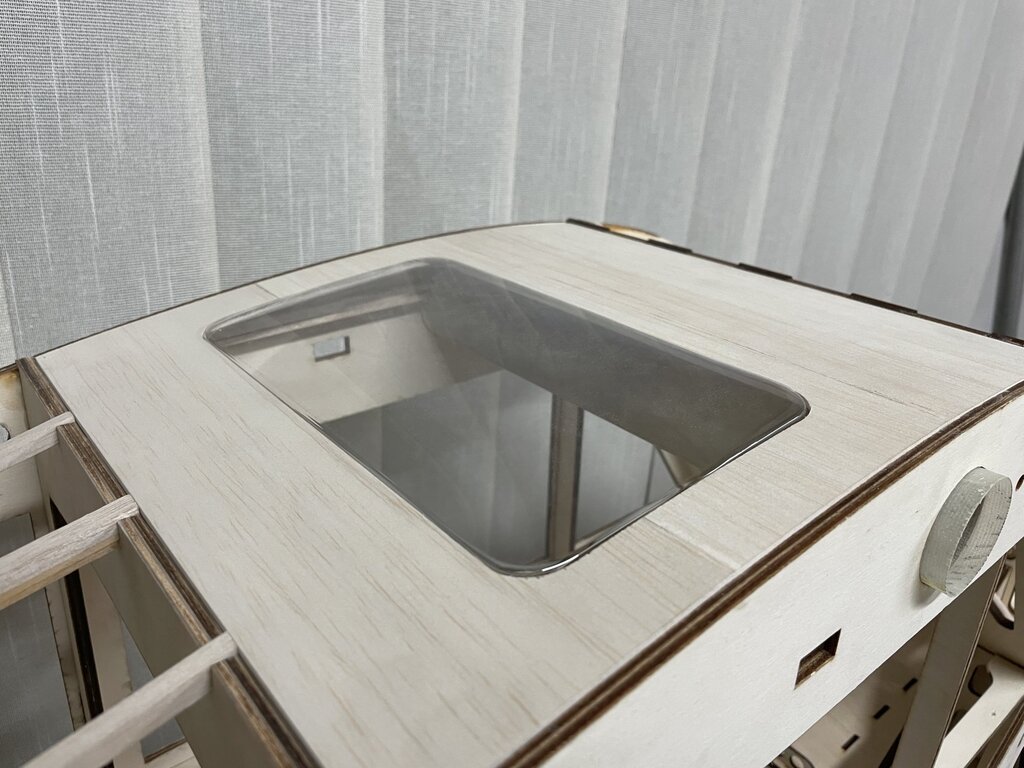

okienka kilka ich jest





a taki jest efekt

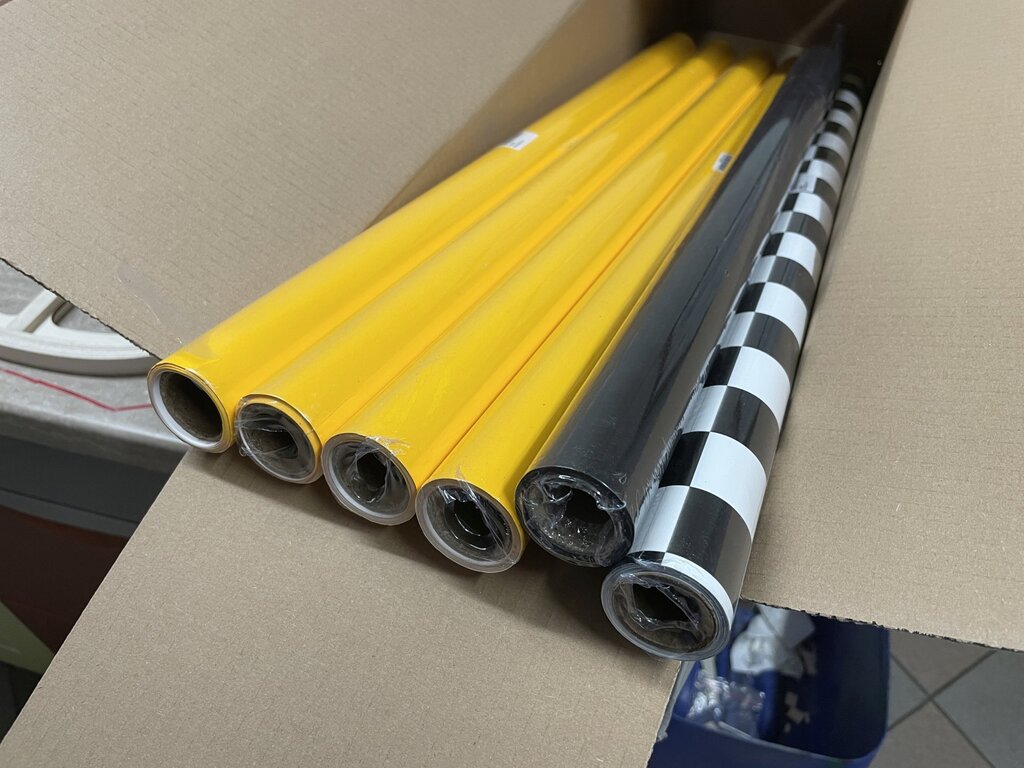

świeża dostawa foli

[Andrzej Klos]

Mam nadzieje, ze wiesz o tym, ze sktrzydlo Piper Cub potrzebuje troche zwichrzenia.

[jb]

potwierdzam ma wyrazny

W dniu 6.03.2022 o 21:35, Andrzej Klos napisał:

Mam nadzieje, ze wiesz o tym, ze sktrzydlo Piper Cub potrzebuje troche zwichrzenia.

Potwierdzam ma wyrażny.

[cyrax_ojz]

W dniu 6.03.2022 o 21:35, Andrzej Klos napisał:

Mam nadzieje, ze wiesz o tym, ze sktrzydlo Piper Cub potrzebuje troche zwichrzenia.

raczej nie planuje tego typu rzeczy a do rozrysowania skrzydeł jeszcze nawet nie podchodziłem



na planach z których korzystam nic o zwichrzeniu nie ma

Piper_Cub_Svenson_oz6597.pdf

Piper_Cub_140in_Nelitz_oz7870.pdf



do tego ze zdjęć modelu w skali 40% z którego też podbieram rozwiązania nie widać żeby skrzydło było zwichrzone  klamot znacznej wielkości więc zakładam że było by coś widać

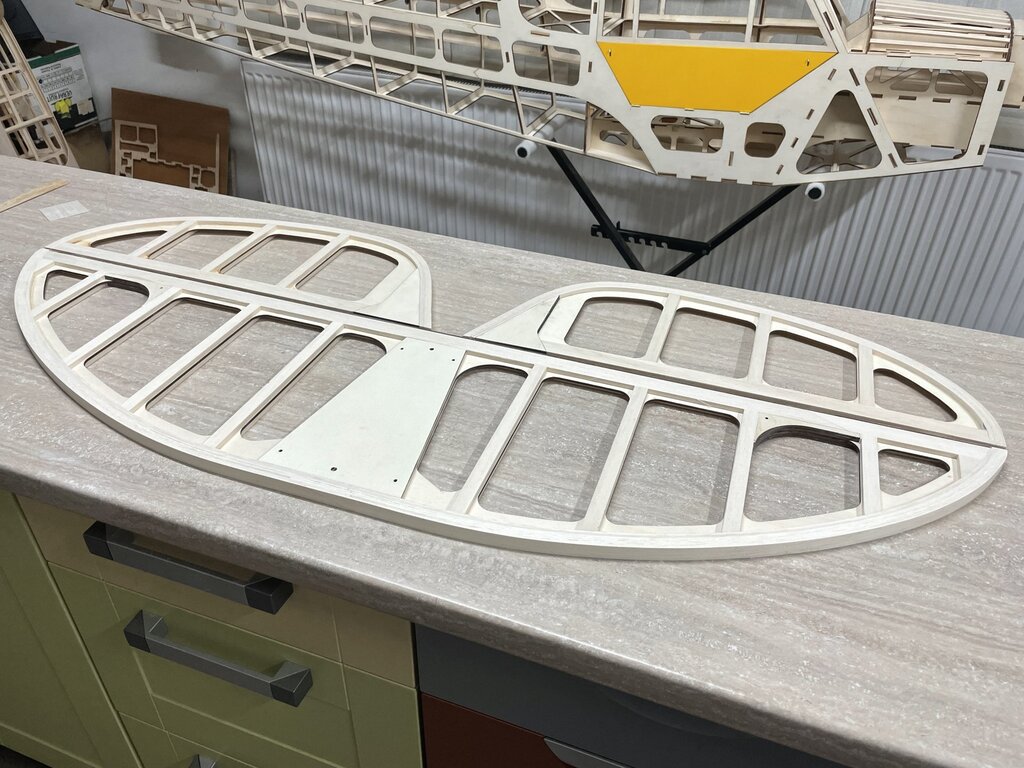

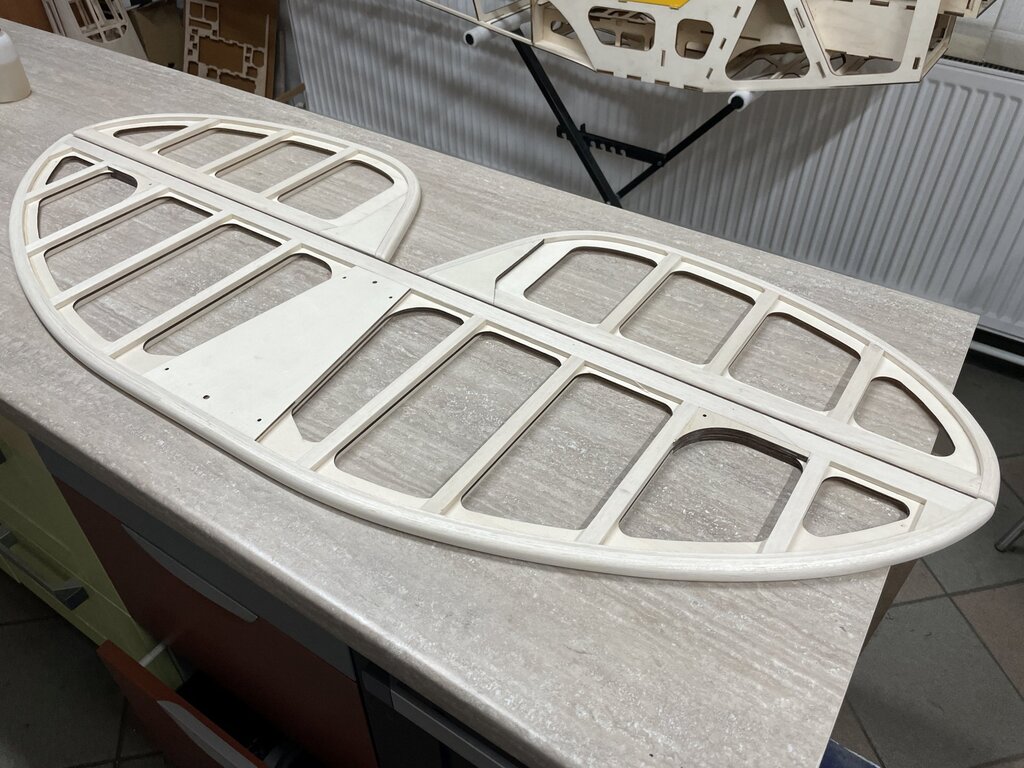

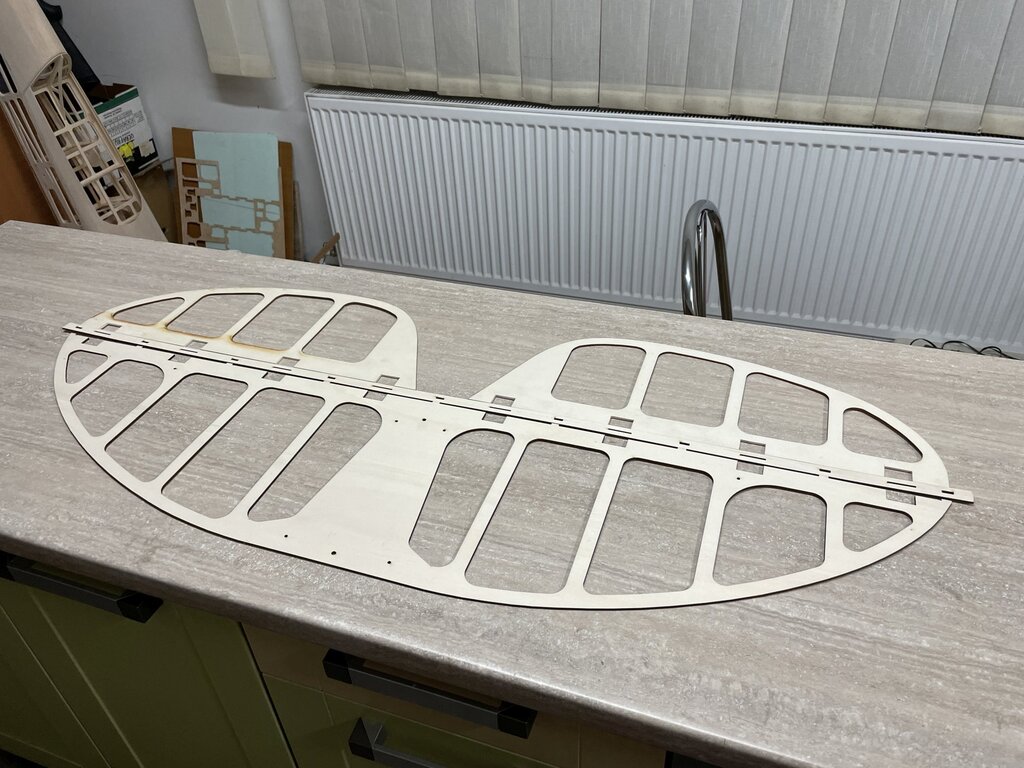

z postępów nieco pogrzebałem przy stateczniku poziomym





[Andrzej Klos]

45 minut temu, cyrax_ojz napisał:

raczej nie planuje tego typu rzeczy a do rozrysowania skrzydeł jeszcze nawet nie podchodziłem



na planach z których korzystam nic o zwichrzeniu nie ma



do tego ze zdjęć modelu w skali 40% z którego też podbieram rozwiązania nie widać żeby skrzydło było zwichrzone  klamot znacznej wielkości więc zakładam że było by coś widać





z postępów nieco pogrzebałem przy stateczniku poziomym









Byla juz o tym kiedys dyskusja przy okazji wodnosamolotu.  Prawdziwy Piper ma zwichrzenie, tak jak pokazano na planach Z. Luranc a takze omawiane jest tutaj:



https://www.supercub.org/forum/showthread.php?36711-Wing-Washout-from-where



Jest to tez czesto omawiane na modelarskich stronach.  Moj syn zrobil Piper z zestawu i tez nie bylo zwichrzenia.  Namowilem go aby zastosowal, a teraz ma jedyny w okolicy Piper Cub, ktory nie przepada w zakrecie.



To, ze ktos nie zrobil/zapomnial/(nie zrozumial) zwichrzenia to nie znaczy, ze jest to prawidlowo.



Ale to jest Twoj model i zrobisz jak uwazasz. ?

[mirolek]

Andrzej ma rację, skręć skrzydło.

Latałem Piperem bez zwichrzenia i latam Kingfisher-em (hydroplan który ma skrzydło Piper-a) i potwierdzam - zwichrzenie geometryczne bardzo w tym skrzydle pomaga.



ms

[jb]

czy coś się ruszyło w temacie Piperka??

[cyrax_ojz]

W dniu 29.03.2022 o 22:01, jb napisał:

czy coś się ruszyło w temacie Piperka??



raczej przestój

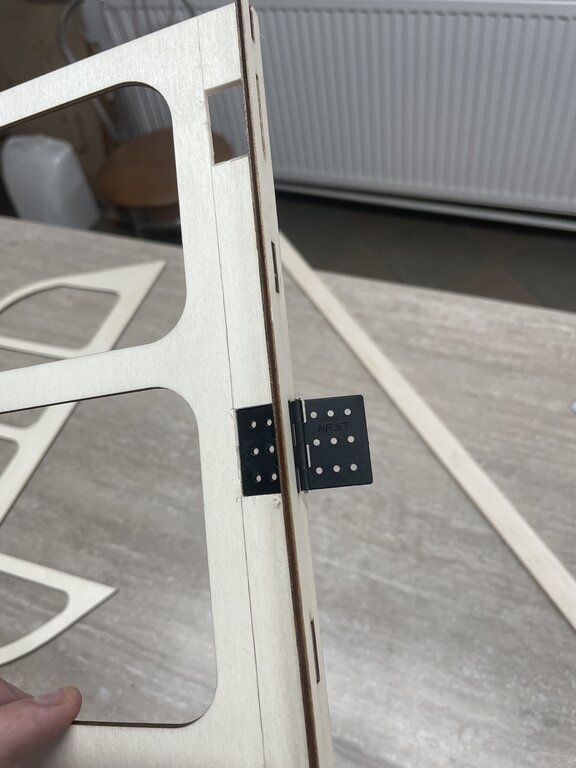

oszlifowane + wklejone zawiasy można foliować

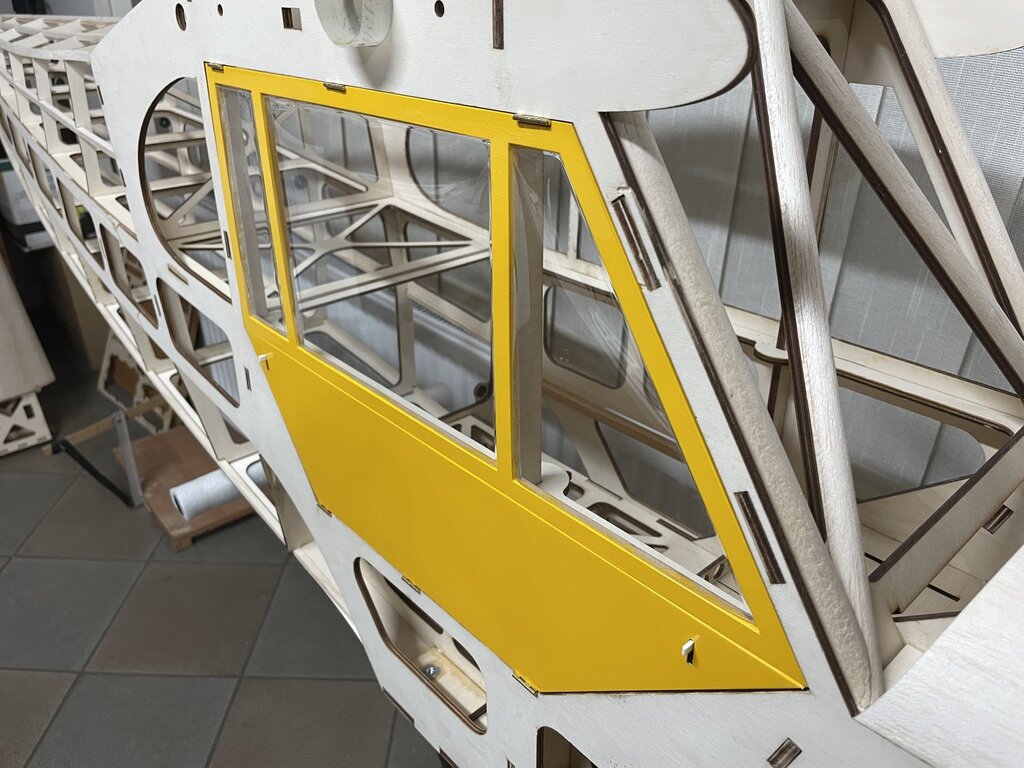

drzwi gotowe i okna wklejone
