A pilota do tego fotela już masz? Czy planujesz taki samolot widmo ulatniać?







Jeszcze nie mam, zrobię później :-) na razie żaden nie chce wsiąść bo bhp itp :-D

Share this post


Link to post
Share on other sites

Prace spowolniły ale cały czas coś idzie do przodu.

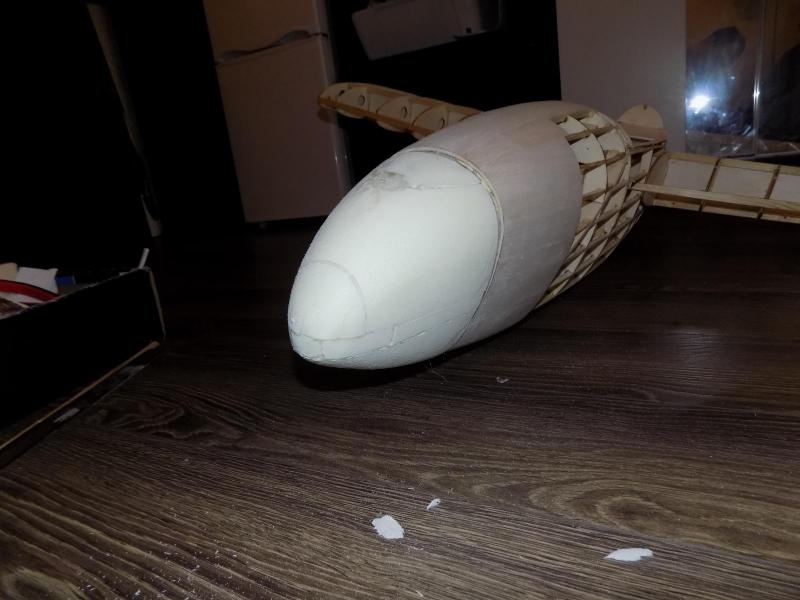

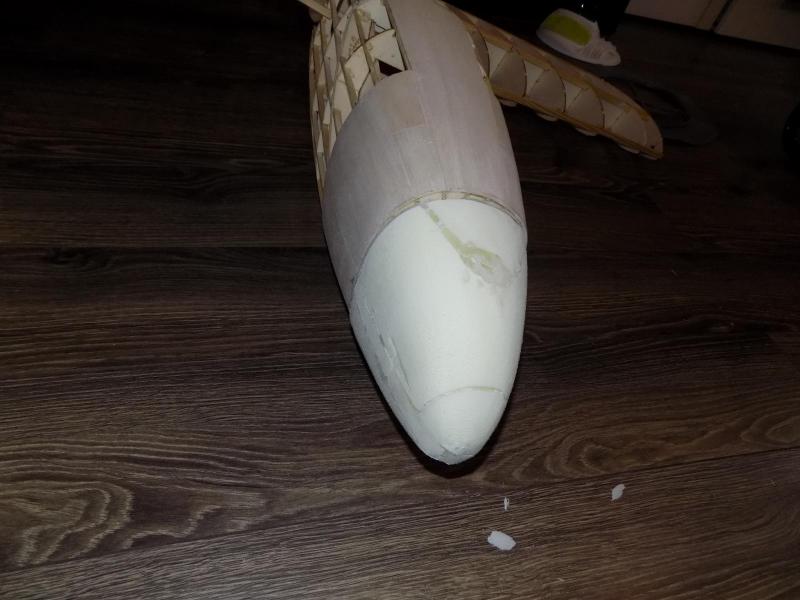

kopyto z xps dziobu

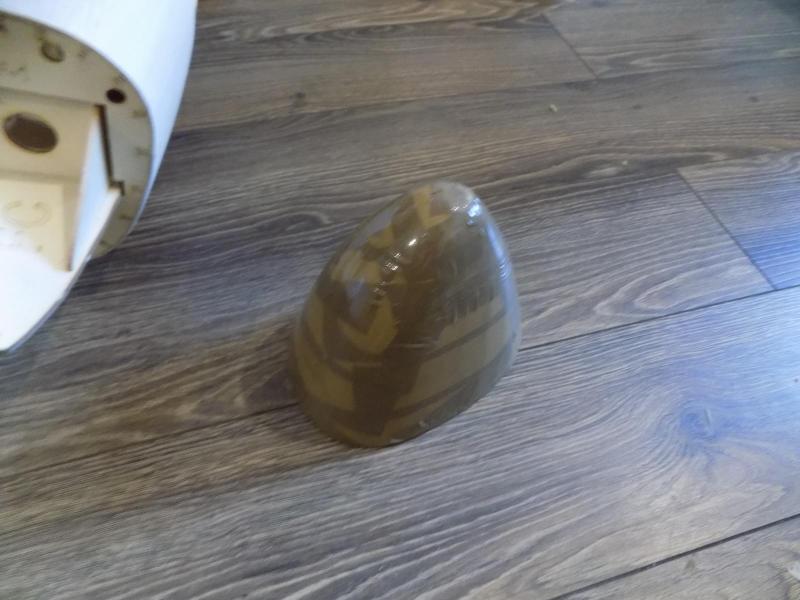

a później oklejone taśma i na to przyjdzie laminat a później xps będzie wypalony z grubsza lutownica a resztki potraktowane acetonem, taśma z kolei zapewni w miarę ładna powierzchnie po wypłukaniu styroporu ale to pewnie Wiecie




Share this post


Link to post
Share on other sites

Czy w ten sposób przypadkiem nos nie będzie "grubszy" o grubość laminatu od reszty modelu?

Może warto potraktować tak przygotowany nos do zrobienia formy np z gipsu a następnie wylaminowania jej od środka. Na to szpachla i w miarę łatwe wyprowadzanie powierzchni? Wtedy nos i balsowy kadłub będą miały ten sam wymiar na powierzchni styku.

Share this post


Link to post
Share on other sites

Czy w ten sposób przypadkiem nos nie będzie "grubszy" o grubość laminatu od reszty modelu?

Może warto potraktować tak przygotowany nos do zrobienia formy np z gipsu a następnie wylaminowania jej od środka. Na to szpachla i w miarę łatwe wyprowadzanie powierzchni? Wtedy nos i balsowy kadłub będą miały ten sam wymiar na powierzchni styku.



Zgadza się dlatego minimalnie zeszlifowałem "kopyto" po spasowaniu i nakładam tylko 2 warstwy włókna bo później całość poszycia  będzie laminowana wiec w efekcie końcowym powinno być równo, ewentualne nierówności da się zniwelować. Przyznam ze strasznie nie lubię zabaw z żywica bo właśnie trzeba się na główkować by to przede wszystkim wyszło równo.



P.S. Mam nadzieje,że sie uda.

Share this post


Link to post
Share on other sites

Adam a jak oceniasz sam plan? Pytam bo spotkałem się z opinią, że nie wszystko jest w odpowiedniej wielkości namalowane?

Share this post


Link to post
Share on other sites

Adam a jak oceniasz sam plan? Pytam bo spotkałem się z opinią, że nie wszystko jest w odpowiedniej wielkości namalowane?

Narysowane jest ok. Trzeba tylko uwaznie patrzec jak sklejac. Brakuje pare elementow na rysunku z wregami a pozatym niepasyja jedynie otwory na listewki. Jedne sa luzne a drugie za male.

Share this post


Link to post
Share on other sites

Plan modelu jest sprzedawany w formie elektronicznej np. AutoCad'a ?

Plan jest sprzedawany w formie papierowej z tego co wiem. Za dodatkowa plyte pod laser trzeba zabulic. Ja pozyskalem plany w inny sposob ale za to kosztowalo mnie to duzo godzin pracy przy kompie.

Share this post


Link to post
Share on other sites

Plan jest sprzedawany w formie papierowej z tego co wiem. Za dodatkowa plyte pod laser trzeba zabulic. Ja pozyskalem plany w inny sposob ale za to kosztowalo mnie to duzo godzin pracy przy kompie.



Dzięki Adamie za odpowiedź.

Share this post


Link to post
Share on other sites

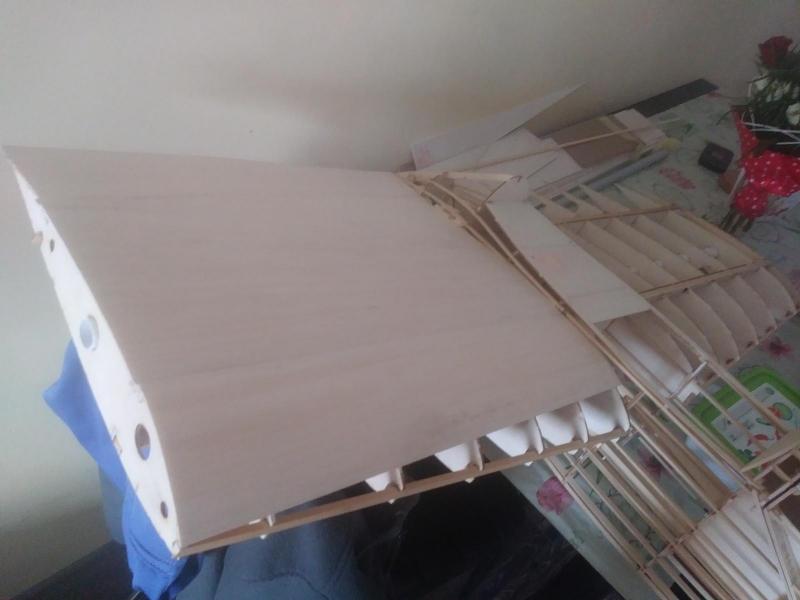

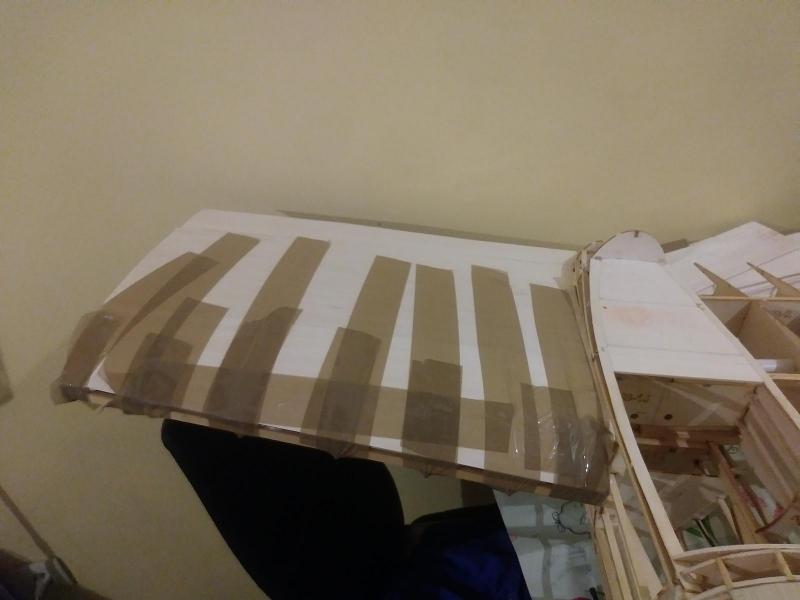

Ciekawy patent na przyklejanie balsy... A jak potem zdzierasz te taśmy, żeby nie uszkodzić balsy?



Od balsy odchodzi bez najmniejszego problemu.

Share this post


Link to post
Share on other sites

A jeśli by odchodziła z oporami to wystarczy trochę podgrzać suszarką (ciepłym powietrzem) i zejdzie bez problemu.

Share this post


Link to post
Share on other sites

Kurcze, a ja się chrzanię z jakimiś dociskami i szpileczkami...



Ale z tym problemem i jego brakiem to chyba zależy od grubości. Nie zaryzykuję takiego rozwiązania z balsą 1.5mm



Wysłane z mojego SM-G930F przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

Ja klade 2.5mm i nie ma problemu. Mam dylemat czy laminowac powierzchnie czy nie? Zrodzil sie pomysl by uzyc na pokrycie foli chrom i powyciskac linie blach ale jak zalaminuje to sie nie da bo zywica jest zbyt twarda. Ale zkolei bez laminatu boje sie o wytrzymalosc powierzchni, z 2 strony konstrukcja to sklejka i sosna i powinna wytrzymac, w oryginale byla calosc z balsy. Doradzcie

Share this post


Link to post
Share on other sites

Jakoś nie bardzo widzę to wyciskanie linii w folii, prędzej czy później będą się purchle robić. Koledzy świetnie sobie radzą z wyciskaniem linii w laminacie, a nawet nie tyle w laminacie, co w kładzionej późnej szpachli.

Pytanie, czy to będzie ETW czy raczej Pacific. Zielony, czy srebrny. Jak srebrny, to olał bym wyciskanie tych linii, po prostu bym je namalował na tym srebrnym i tyle. nie wiem tylko, czy folia chrom to dobry pomysł, to było polerowane aluminium, a nie chrom :)

Share this post


Link to post
Share on other sites

Przy taki pięknym samolocie i dobrze zapowiadającym się modelu tylko laminowanie i linie podziału robione w podkładzie. Folia to by była troszkę profanacja w ładnej makiecie.

Wiem, że zejdzie Ci więcej czasu i wysiłku ale efekt to wynagrodzi. Moje zdanie jednoznaczne - laminuj.

Share this post


Link to post
Share on other sites

Adamie,też uważam że zalaminowanie będzie odpowiedniejsze ,"zdrowsze" dla modelu, jest z tym dużo pracy ale tak jak pisał Łukasz -końcowy efekt będzie lepszy.Przyrost wagi też nie będzie jakiś straszny -wystarczy tkanina 48 gr i  żywica np.ZAP Z-POXY Finiching Resin - bardzo polecam super się z nią pracuje.Pamiętaj aby uprzednio napuścić balsę np. rzadkim Caponem i wyszlifować wstępnie przed położeniem tkaniny tak żeby jak najmniej żywicy wchłonęło się w balsę .Po zalaminowaniu powierzchnia powinna być matowa jeśli nie nałożyło się zbyt dużo żywicy ,następnie po  lekkim przeszlifowaniu wystarczy jeszcze jedna warstwa do której będziesz potrzebował połowę ilości żywicy użytej do położenia pierwszej warstwy.Po takich dwóch warstwach powierzchnia jest gładka jak dupa niemowlaka  :D .

Tutaj masz jeszcze link do budowy P-38 jest mniej więcej na tym samym etapie ,zawsze można coś podglądnąć -trzeba tylko założyć konto -te podstawowe jest bezpłatne.



Jeszcze link do tej żywicy

https://modelemax.pl/pl/zywice-szybkoschnace/11440-zywica-z-poxy--30min--354ml--pt-40.html

Share this post


Link to post
Share on other sites

Adamie,też uważam że zalaminowanie będzie odpowiedniejsze ,"zdrowsze" dla modelu, jest z tym dużo pracy ale tak jak pisał Łukasz -końcowy efekt będzie lepszy.Przyrost wagi też nie będzie jakiś straszny -wystarczy tkanina 48 gr i  żywica np.ZAP Z-POXY Finiching Resin - bardzo polecam super się z nią pracuje.Pamiętaj aby uprzednio napuścić balsę np. rzadkim Caponem i wyszlifować wstępnie przed położeniem tkaniny tak żeby jak najmniej żywicy wchłonęło się w balsę .Po zalaminowaniu powierzchnia powinna być matowa jeśli nie nałożyło się zbyt dużo żywicy ,następnie po  lekkim przeszlifowaniu wystarczy jeszcze jedna warstwa do której będziesz potrzebował połowę ilości żywicy użytej do położenia pierwszej warstwy.Po takich dwóch warstwach powierzchnia jest gładka jak dupa niemowlaka  :D .

Tutaj masz jeszcze link do budowy P-38 jest mniej więcej na tym samym etapie ,zawsze można coś podglądnąć -trzeba tylko założyć konto -te podstawowe jest bezpłatne.



Jeszcze link do tej żywicy

https://modelemax.pl/pl/zywice-szybkoschnace/11440-zywica-z-poxy--30min--354ml--pt-40.html





Dzięki wielkie, miałem pytać o jakaś żywice bezwonna, balsę nasączam lakierem poliuretanowym, 1 warstwa gąbka i przeszlifowanie 600 a potem 2 warstwa i jest ładna powierzchnia  nadająca się do dalszej obróbki. pytane jaka farbę kupić, ma być polerowane aluminium tak jak samolot redbulla ??

Share this post


Link to post
Share on other sites

Dzięki wielkie, miałem pytać o jakaś żywice bezwonna, balsę nasączam lakierem poliuretanowym, 1 warstwa gąbka i przeszlifowanie 600 a potem 2 warstwa i jest ładna powierzchnia  nadająca się do dalszej obróbki. pytane jaka farbę kupić, ma być polerowane aluminium tak jak samolot redbulla ??

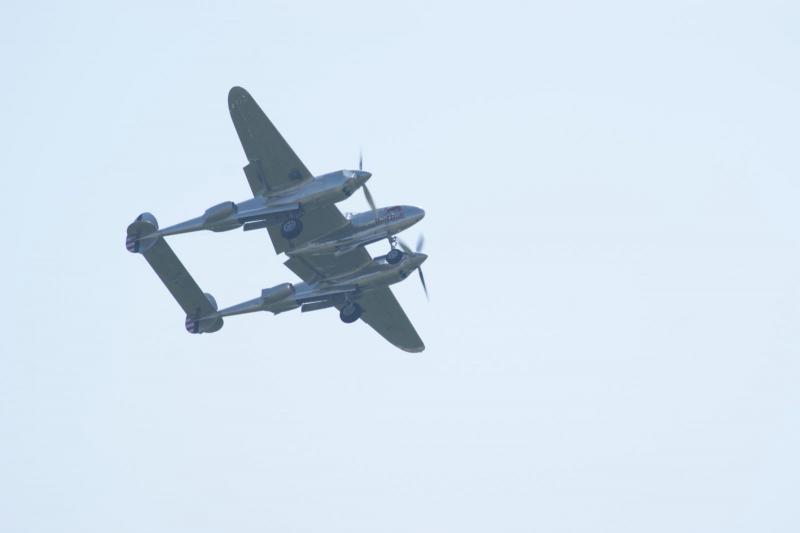

Tego RedBulla?
