SAAB JAS - 39 GRIPEN - park jet
RAFALR30 odpowiedział(a) na przemo temat w Skrzydełka, kaczki i "odrzutowce"
Robert dziękuję. Są nawet referencje farb Gunze ? -
SAAB JAS - 39 GRIPEN - park jet
RAFALR30 odpowiedział(a) na przemo temat w Skrzydełka, kaczki i "odrzutowce"

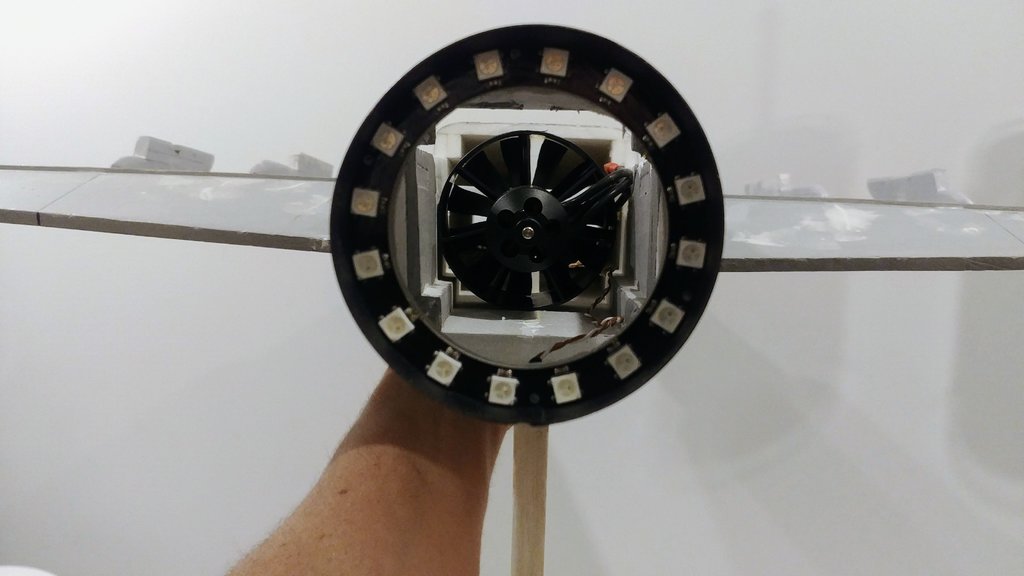

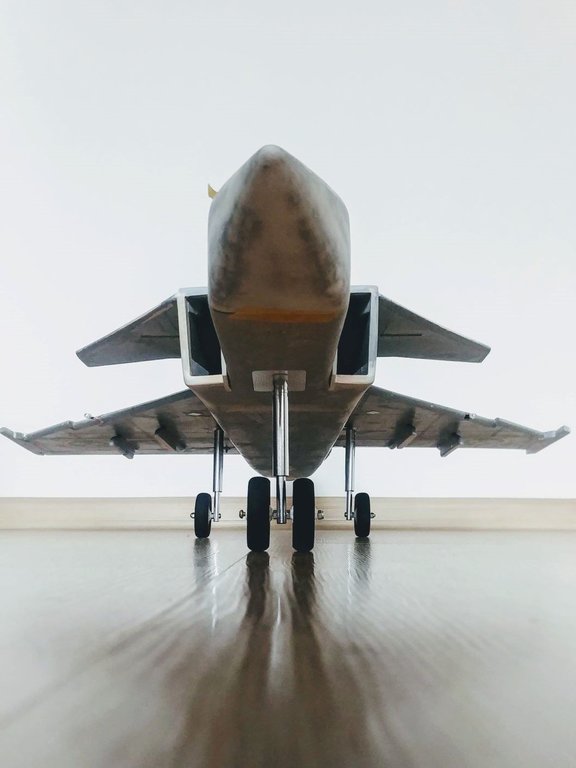

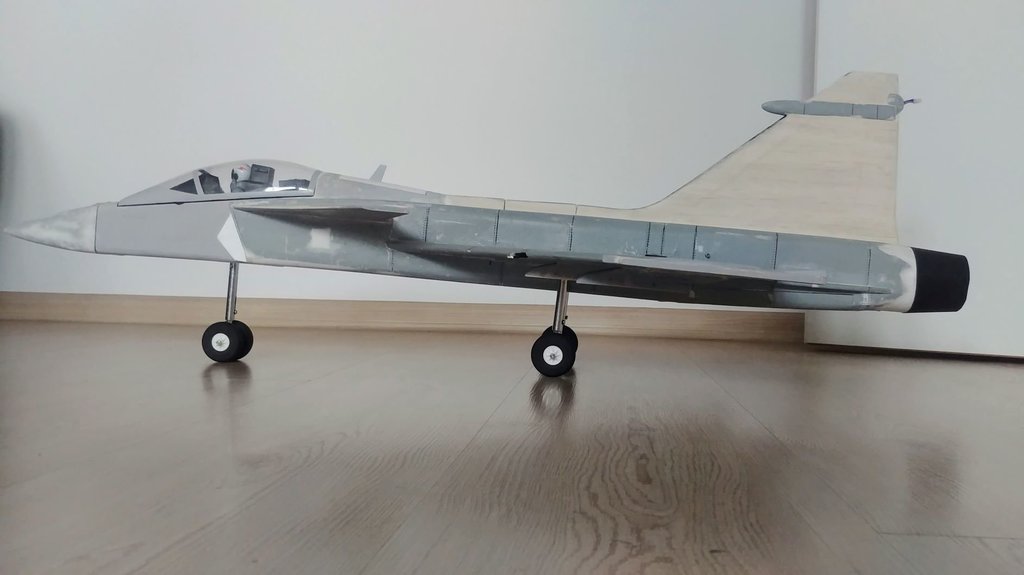

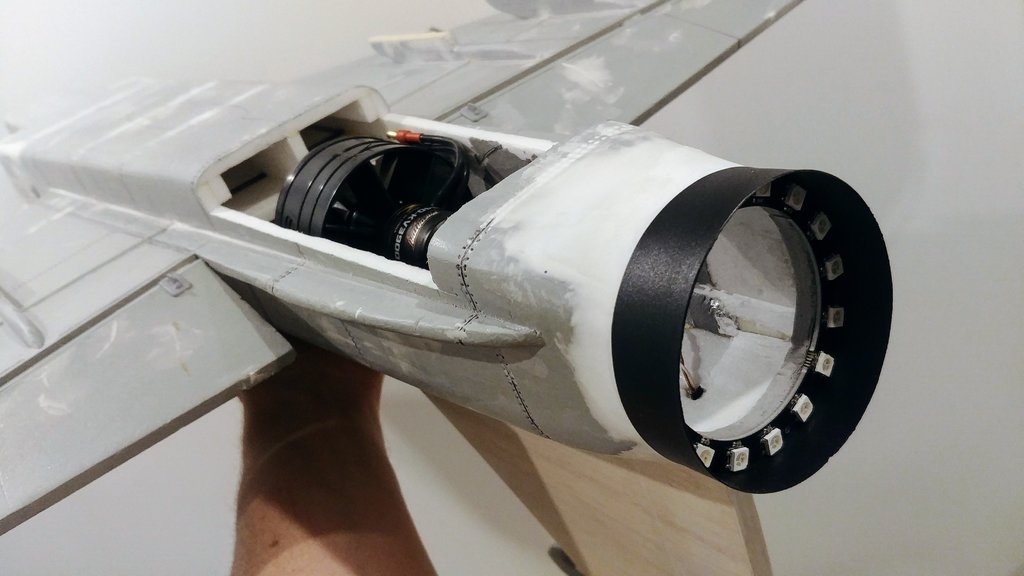

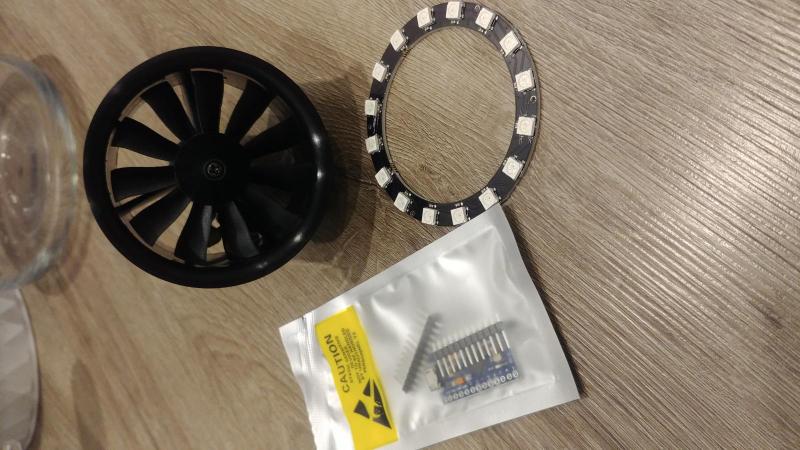

Kołnierz turbiny EDF zmieścił się po kilkumilimetrowych przycięciach po bokach oraz z góru i z dołu. Kanał wylotowy, dysza silnika, pierścień LED spasowane. Stare kable i sterowniki oświetlenia zdemontowane - będzie nowe. Może zrobię podwozie jako demontowalne do lotów na łące (wyrzut z ręki). Przednie koła będą mniejsze. Mam prośbę do modelarzy szczególnie modeli makietowych lub redukcyjnych o podanie nr farb np.: Gunze odpowiadających malowaniu Jas39 Gripen wg schematu Splinter Camo jak na zdjęciu poniżej.
-
SAAB JAS - 39 GRIPEN - park jet
RAFALR30 odpowiedział(a) na przemo temat w Skrzydełka, kaczki i "odrzutowce"
Moja turbina wg producenta ma ciąg 900g . Czy jest to ciąg uwzględniający zamocowany pierścień? Jeżeli tak to bez pierścienia będę miał ciąg tylko na poziomie 810 g (różnica 10%) - a to już duża strata. -
SAAB JAS - 39 GRIPEN - park jet
RAFALR30 odpowiedział(a) na przemo temat w Skrzydełka, kaczki i "odrzutowce"
Musiałbym przesunąć turbinę do przodu aż o 3,5 cm aby w kadłubie zmieścił się ten pierścień i wtedy pakiet mocno przesunąć do tyłu dla prawidłowego wyważenia modelu. Przesunięcie pakietu zabierze mi miejsce na... mechanizm podwozia skrętnego (może zrobię stałe podwozie po próbach ciągu turbiny). A o ile wg Ciebie zmieni się sprawność napędu po założeniu pierścienia? -
SAAB JAS - 39 GRIPEN - park jet
RAFALR30 odpowiedział(a) na przemo temat w Skrzydełka, kaczki i "odrzutowce"

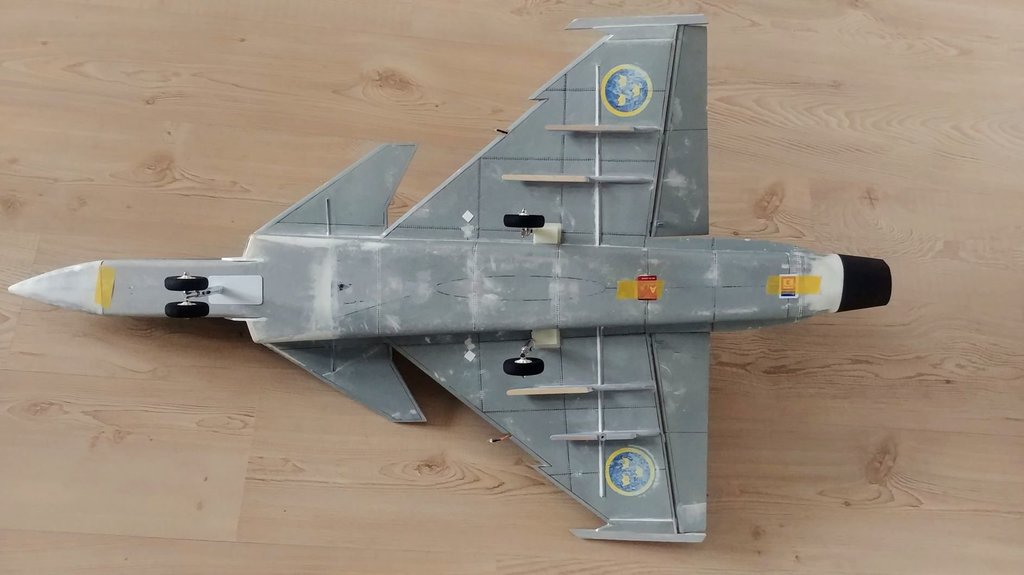

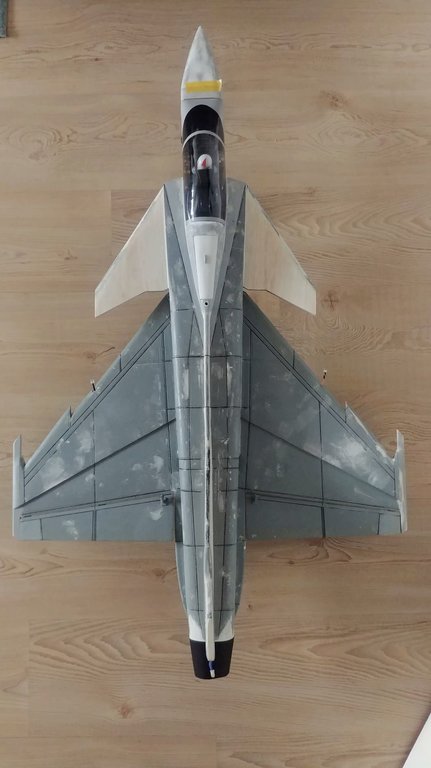

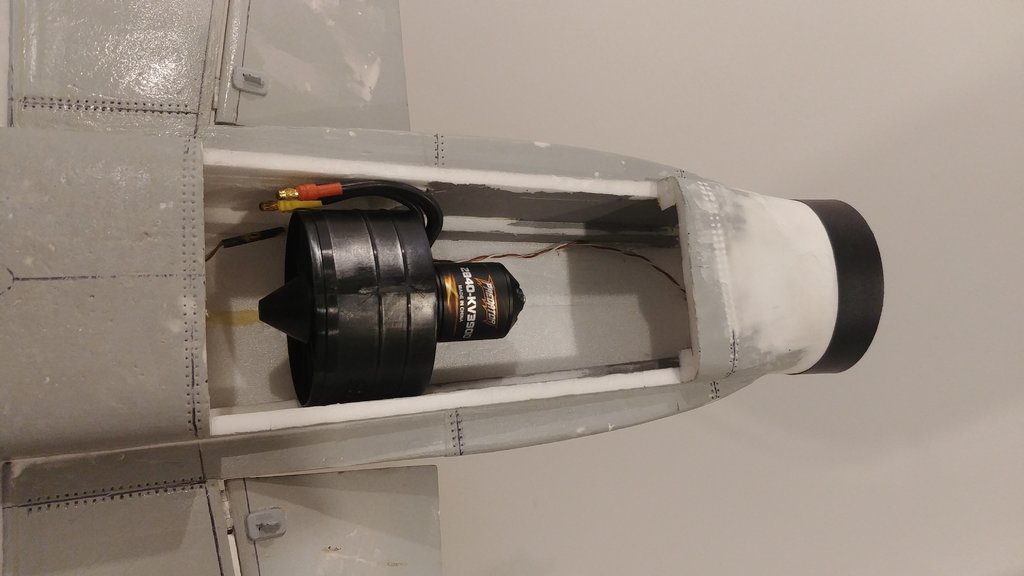

Docinanie, szpachlowanie, szlifowanie... Wycinanie, szpachlowanie, szlifowanie... Doklejanie, szpachlowanie, szlifowanie... Szybciej zrobiłbym nowy model od podstaw ale... ? z sentymentu przerabiam, dorabiam, wymieniam. Turbina EDF pasuje idealnie - jest możliwość przesunięcia do przodu lub do tyłu w zależności od CG.
-
A na podstawie jakich planów wykonałeś swój model? Jaką turbinę i LiPo w swoim Bieliku zastosujesz?
-
Koledzy. Wrzućcie garść fotek i informacji z postępu prac nad EM-10 Bielik.
-

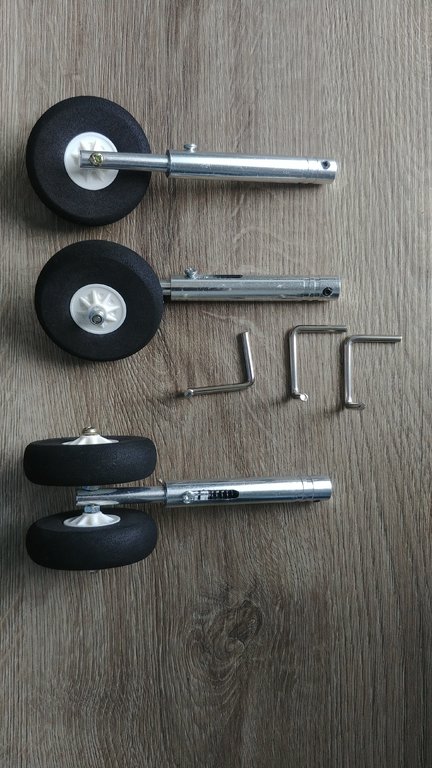

Elementy podwozia wg własnego projektu? Chowanie podwozia pod skrzydłami będzie za pomocą serwomechanizmów czy z zastosowaniem gotowych fabrycznych zestawów z silnikami elektrycznymi?
-
SAAB JAS - 39 GRIPEN - park jet
RAFALR30 odpowiedział(a) na przemo temat w Skrzydełka, kaczki i "odrzutowce"

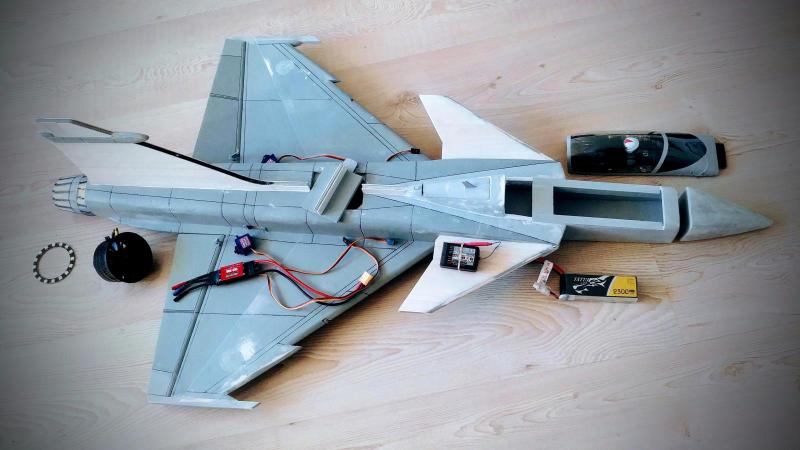

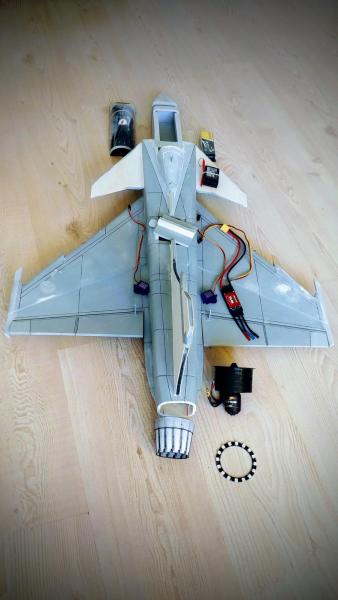

Grippen przechodzi gruntowny remont...pod turbinę EDF 64mm 3900 kV na LiPo 2300mAh 3s 45C o ciągu 900g. FSA wlotów powietrza = FSA turbiny. Możliwe, że zrobię dodatkowe wloty z boku lub na spodzie kadłuba. Pusty korpus waży 370g, elektronika 300g, LiPo 170g + detale. Optymistycznie więc stosunek ciągu do wagi na poziomie 1:1 może zostać osiągnięty.
-
Modele Jarka, kupione jak i ręcznie budowane, zabawki jak i coś poważniejszego.
RAFALR30 odpowiedział(a) na Jarek1925 temat w Moje modele
Jeden Tomasz a w różnych malowaniach sprawia wrażenie trzech odmiennych modeli :-). Ciekawa historia Twojego modelarstwa - polimodelarstwa. -
wiem, jest to forum modelarskie a nie polonistyczne ale NIEKONTROLOWANY piszemy razem.
-
Bullnose to śmigło z prostą końcówką, o większej powierzchni łopat, stawiające większy opór, zwiększające pobór prądu i zwiększające ciąg modelu. W moim Su35 zastosowałem takie śmigło w wersji bardzo twardej-rozwiązało to mój problem ze startem z ręki. https://pfmrc.eu/index.php/topic/71156-su-35-epo/page-6
-
Są już gotowe "pistolety" do nakręcania gumówek... z licznikiem.
-

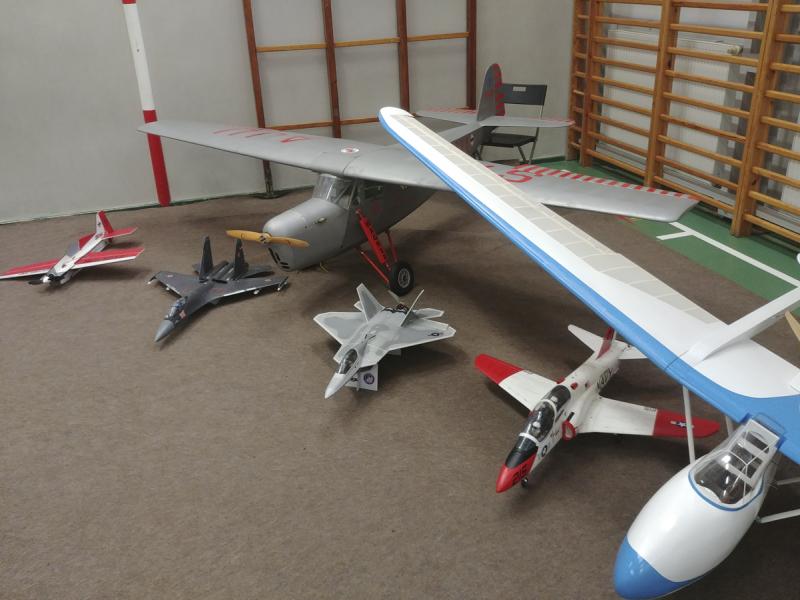

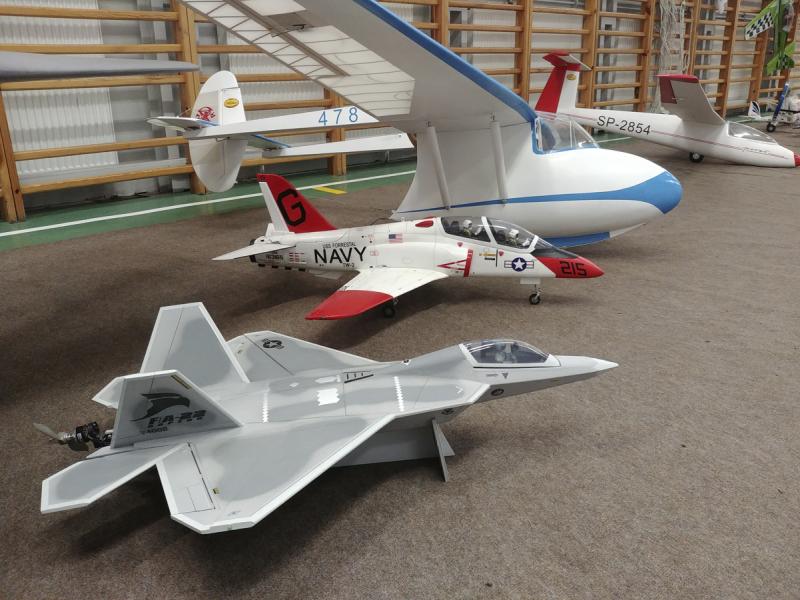

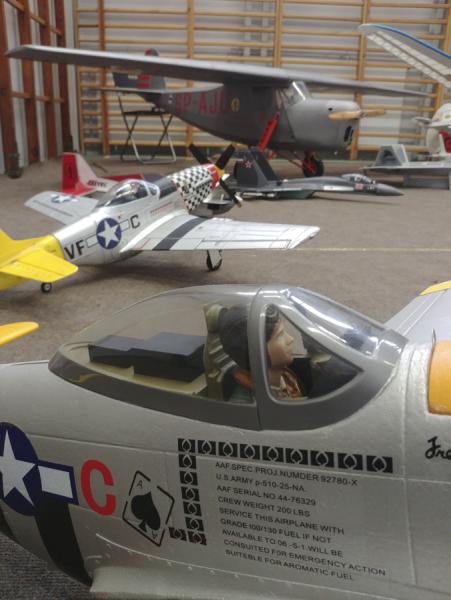

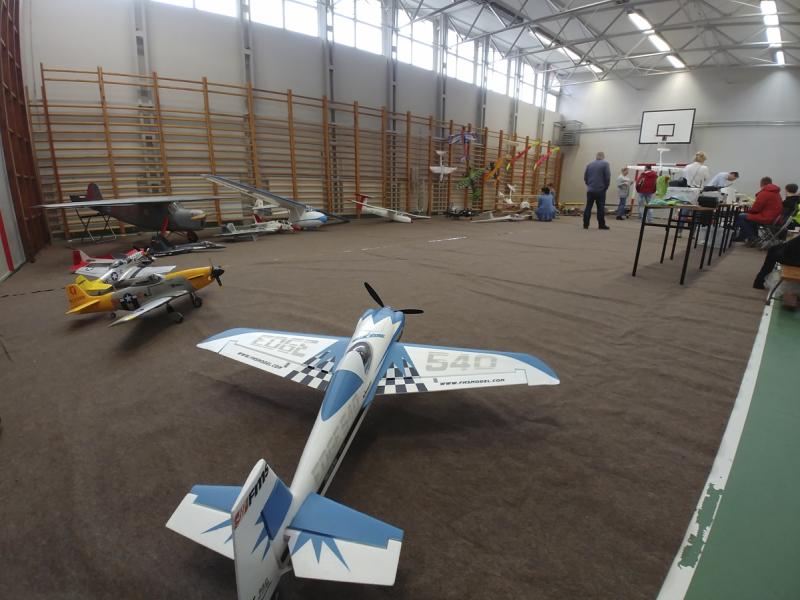

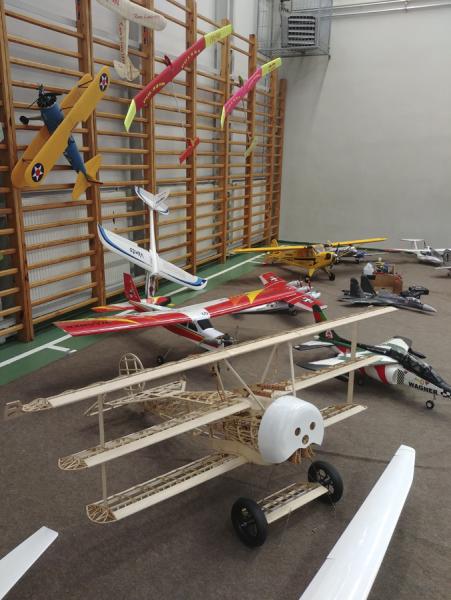

Moje "maluchy" w cieniu gigantów. Wystawa w Kostrzynie. Modele kołowały, śmigła się kręciły, silniki wyły, światełka świeciły się, stery się ruszały, podwozia się chowały - dzieciaki zachwycone
- 20 odpowiedzi
-
- 4
-
-
- su35
- bf 109 e7 trop
- (i 14 więcej)
-
Pogoda dopisuje, nie czas na tryb storage dla LiPo
-
Dla turbiny EDF 70mm z silnikiem o ciągu 2700g http://www.fmsmodel.com/fms-70mm-platinum-series-12-blades-edf-with-3060-kv1900-motor-6s wskazane jest zastosowanie np: Gens ace 4000mAh 22.2V 60C 6S1P Lipo Battery Pack - Product Type:lipo battery pack - Capacity: 4000mAh - Voltage: 22.2V - Max Continuous Discharge: 60C (240A) - Max Burst Discharge: 120C (480A) - Weight: 671g - Dimensions: 139*42*40mm (L*W*H) - Balance Plug: JST-XHR - Discharge Plug: EC5 - Charge Rate: 1-3C Recommended, 5C Max i jeszcze regulator np: FMS Predator 80A Specyfikacja: Marka: FMS Model: 80A ESC Ciągły prąd: 80 A. Prąd szczytowy: 100 A. Wejście: 5-18 s Ni-Mh lub 2-6 s Lipo BEC: Tryb przełączania 5 V @ 5 A. Rozmiar (L * W * H): 86 * 38 * 12 mm Waga: 82g Koszt to: turbina z silnikiem 200 zł+ LiPo 450 zł + regulator 120 zł. Wagowo:turbina z silnikiem 240g + LiPo 671g + regulator 82g. W temacie serwomechanizmu w skrzydle to można zastosować płaskie serwomechanizmy jak w szybowcach ale to znowu generuje koszty. Jeżeli wystarczy ciąg 1700g to można zastosować turbinę EDF 70mm z silnikiem na LiPo 4s. Marka: TATTU Rodzaj baterii: Lipo Liczba komórek: 4S Znamionowa pojemność: 3700 mAh Napięcie znamionowe: 14,8 V Szybkość wypływu: 45C Typ złącza: XT60 Wymiary: 29 * 43,5 * 136 mm Waga: 383g Taniej i lżej ( nie tylko dla portfela :-)) )
-
Przemek, jaką przyjąłeś średnicę na końcu dyszy wylotowej? Planujesz EDF 70mm pod LiPo 4s czy 6s?
-
A czy śmigło jest zamontowane poprawnie (napisami w kierunku do lotu) i czy kręci się w odpowiednią stronę?
-
A może zamiast lotek ograniczyć się tylko wykorzystania usterzenia poziomego (jak w parkjetach). ( foto z wątku budowy F15 GWS przez hubert_tata)
-
To może ze względu na koszty części do budowy modelu zaprojektujcie go jak w wersji z lotów próbnych - podwozie na stałe. Na dzisiejszy wieczór https://www.youtube.com/watch?v=xNXkLsjOUi4 https://www.youtube.com/watch?v=YV3bpK-Em1Y
-
W zakładzie lotniczym Margański & Mysłowski S.A. jest egzemplarz na którym dokonywano pierwszych prób w locie. Może biuro udostępni interesujące Was materiały. http://marganski.com.pl/index.php?str=10&idm=24&banner=nie
-
Planujesz model wykonać z podwoziem stałym/chowanym czy bez? A może zamiast iść w koszty z turbiną 90mm( +ESC + LiPo) warto zastosować turbinę 70mm o ciągu 2500-2700 kg? http://www.fmsmodel.com/fms-70mm-platinum-series-12-blades-edf-with-3060-kv1900-motor-6s
-
Modele z Banggood - ciekawa propozycja F22, Jas 39, Su27, T50, Jak130
RAFALR30 opublikował(a) temat w Ciekawe oferty
Czy w związku z ofertą z Banggood sklejenie i malowanie "krzyżaka" jest nadal opłacalne? https://www.banggood.com/pl/JAS39-PP-1220mm-Wingspan-RC-Airplane-Fixed-Wing-KIT-p-1516627.html?rmmds=search&cur_warehouse=CN https://www.banggood.com/F22-650mm-Wingspan-PP-RC-Airplane-Fixed-Wing-KIT-Camouflage-GrayCamouflage-Blue-p-1550752.html?rmmds=search&ID=523202&cur_warehouse=CN https://www.banggood.com/SU27-760mm-Wingspan-PP-RC-Airplane-Scaled-Aircraft-Fixed-Wing-KIT-p-1557658.html?rmmds=search&cur_warehouse=CN https://www.banggood.com/T-50-5mm-PP-740mm-Wingspan-DIY-RC-Airplane-Drone-Scale-Aircraft-KIT-Fixed-Wing-Trainer-p-1550756.html?rmmds=search&cur_warehouse=CN https://www.banggood.com/Yak130-PP-740mm-Wingspan-RC-Airplane-Fixed-Wing-KIT-p-1518585.html?rmmds=search&cur_warehouse=CN -
Dylemat nad wyborem gogli Fatshark, Skyzone, Eachine itp
RAFALR30 odpowiedział(a) na przemo temat w ABC - porady i pytania
Moja propozycja - zrób kilka dziurek na wąskich bokach obudowy dla lepszego chłodzenie LiPo. No chyba, że LiPo nie grzeje się tak mocno jak po podłączeniu (poprzez ESC) do silnika. -
XVI OGÓLNOPOLSKI PIKNIK MODELARSKI 10 – 11 SIERPNIA 2019
RAFALR30 odpowiedział(a) na Piotrek Pindral temat w Imprezy modelarskie
Czy w Wilczych Laskach jest tylko pas trawiasty czy także betonowy/asfaltowy? Jak wygląda godzinowy rozkład dnia na pikniku?
