SAAB JAS - 39 GRIPEN - park jet


przemo

Rekomendowane odpowiedzi

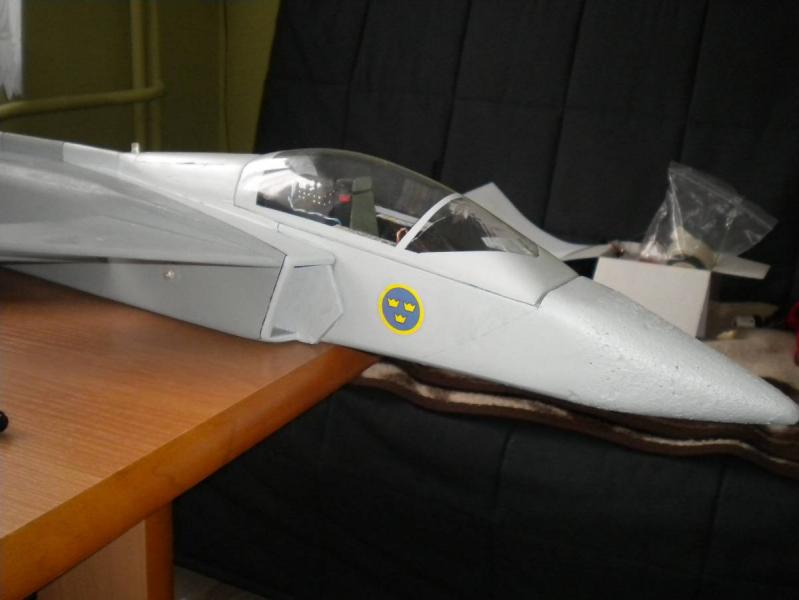

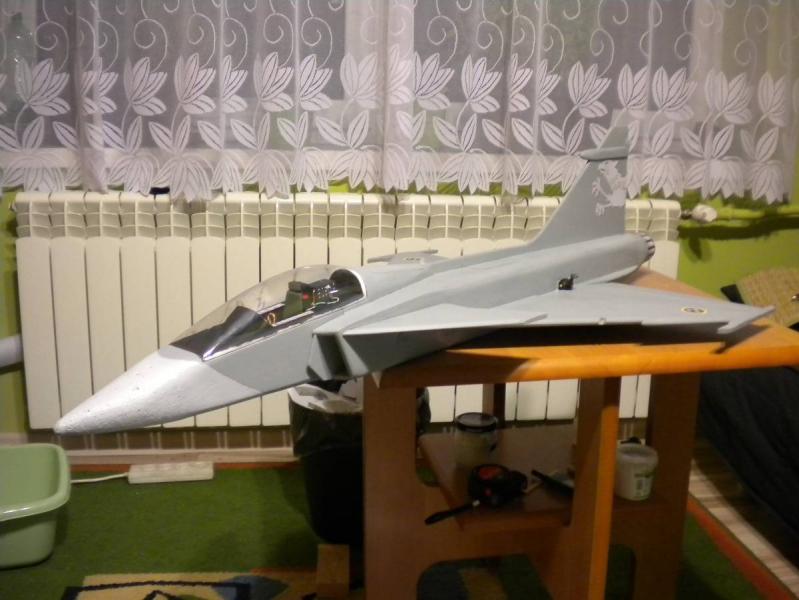

Dodałem w innym kolorze co miałem i oto efekt ... dzióbek w innym kolorze ... przymiarka kabiny ale jak tylko przybędzie pilot kabina idzie do sklejenia i co nie co do podmalowania ;)

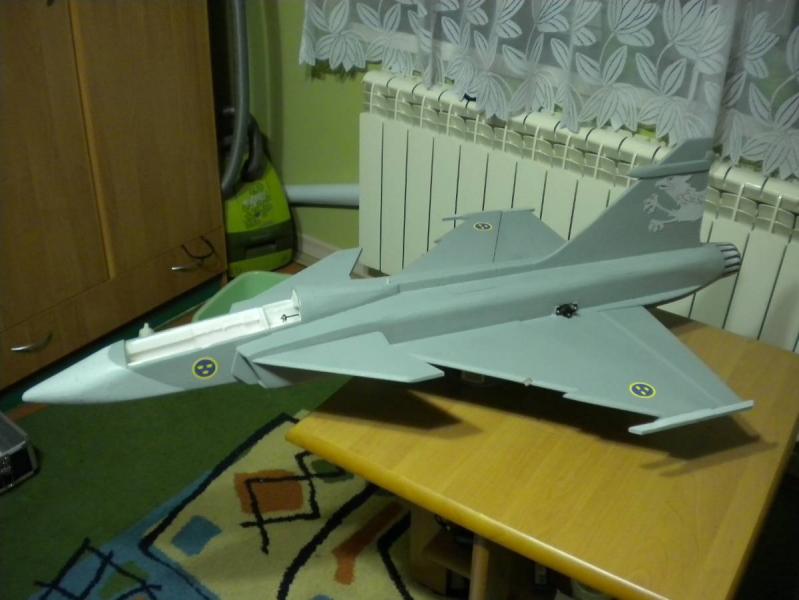

dodałem emblemat "Królewskich Szwedzkich Sił Powietrznych" na kadłubie ... pozostało mi tylko przykleić je od spodu skrzydła






... teraz tylko łącznie blach oczywiście jakoś skromnie żeby za bardzo "nie na walić" i powłoka z lakieru bezbarwnego :)

EDIT...

detale wydrukowałem na zwykłym papierze przy pomocy drukarki laserowej ... w porównaniu do kalkomanii wychodzi dużo dużo dużo taniej a jakoś rewelacja ... oprócz dyszy silnika, którą kleiłem na wikolu resztę przykleiłem na uhu porze, wystarczy posmarować tylko i wyłącznie detal i przyłożyć do kadłuba, trzyma jak nie wiem co ;)

Odnośnik do komentarza
Udostępnij na innych stronach

W sumie malowanie w wersji dwu miejscowej hmmm ?!? ... czemu nie ;) ... więc będzie malowanie wersji dwuosobowej ale z emblematem na boku kadłuba szkoda już mi ją zdzierać ;) taką "plamkę" od spodu też da się zrobić ... akurat mam jeszcze spray w kolorze "antracytu" więc będzie jak znalazł ....

Co do ocieni to z pewnością nie trafiłem ;) akurat deco color ma okrojoną paletę barw jak chodzi o odcienie szarości. A ten bielszy odcień szarego robiony pra starą słowiańską metodą "na oko" :D

Odnośnik do komentarza
Udostępnij na innych stronach

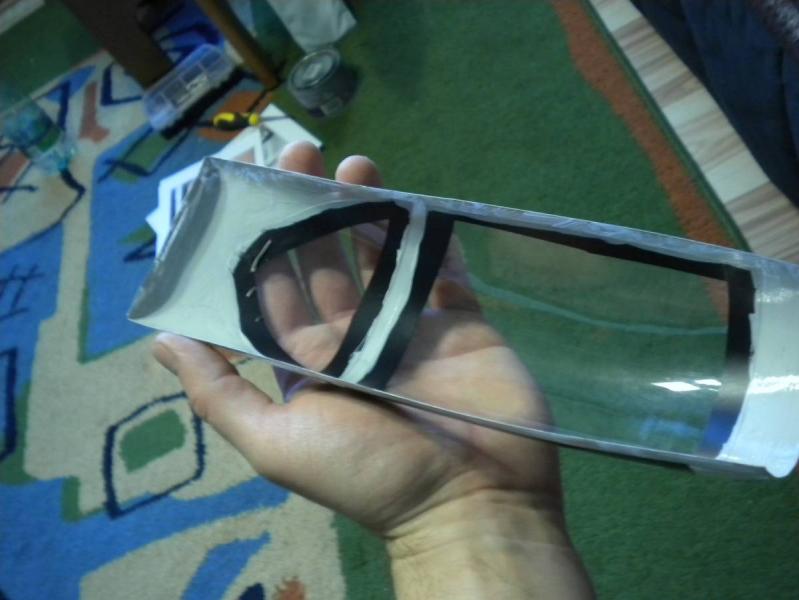

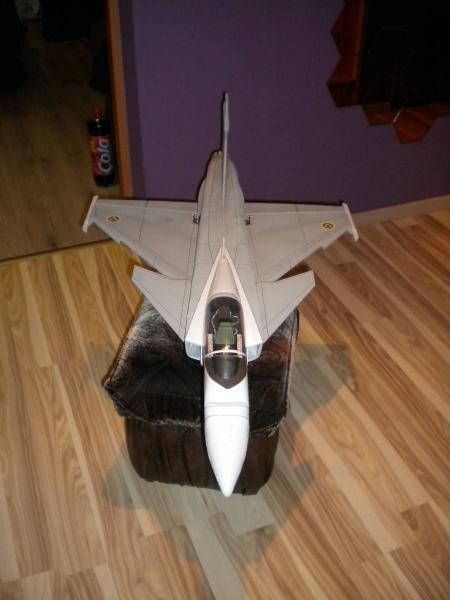

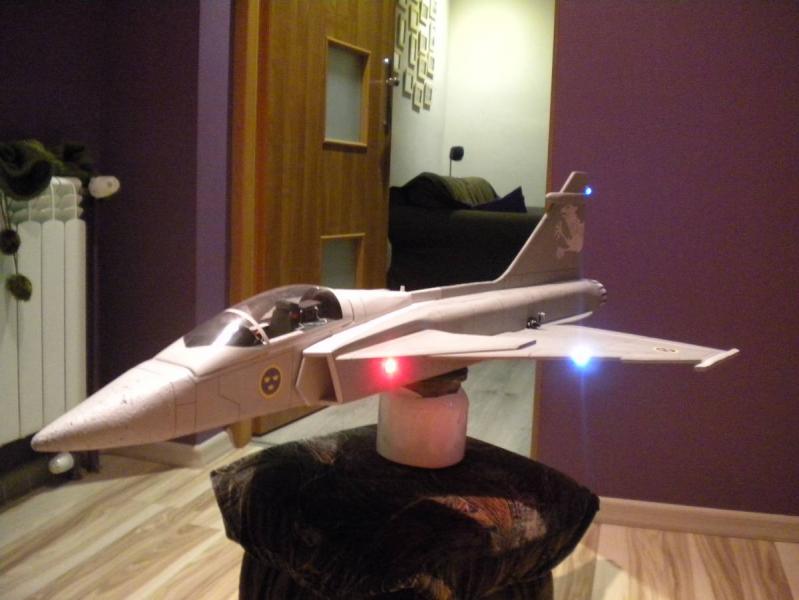

No to delikatna zmiana koncepcji malowania została dzisiaj wprowadzona ;) ... dzisiaj zabrałem się również za kabinę ... wykleiłem taśmą miejsca postania linii podziału na kabinie od wewnątrz owiewki jak również pomalowałem ją od wewnątrz co dało ładne wykończenie na zewnątrz :)












zabieram się za linie podziału blach .... CDN

Odnośnik do komentarza
Udostępnij na innych stronach

...nie chcę podpuszczać, ale spód Gripena w oryginale też jest jasny :D:rolleyes:



ehhh do licha ... myślałem że choć tyle umknie Twojej uwadze :D ... wiem właśnie że jest jasny ale pozostawiam tak ja jest od spodniej strony też zrobiłem takie wcięcie co na górze ale zdjęcia dam dopiero jak się uporam z podziałem blach a został mi tylko spód modelu to rozrysowania ... tak myślę żeby oblot przełożyć na wiosnę ale chyba do niej nie dotrzymam i jak przyleci pilot to Gripen zostanie ulotniony bądź ukretowiony (nie zbadane są wyroki boskie ;) ) ale oczywiście jak zelży mróz i pod warunkiem że dużo śniegu nie nawali bo będzie kłopot z zaparkowaniem samochodu w okolicach lotniska.



Wojtku a czego brakuje ? ;)

P.S. taki mały off top - Wojtek trunek pierwsza klasa dzięki ;)

Odnośnik do komentarza
Udostępnij na innych stronach

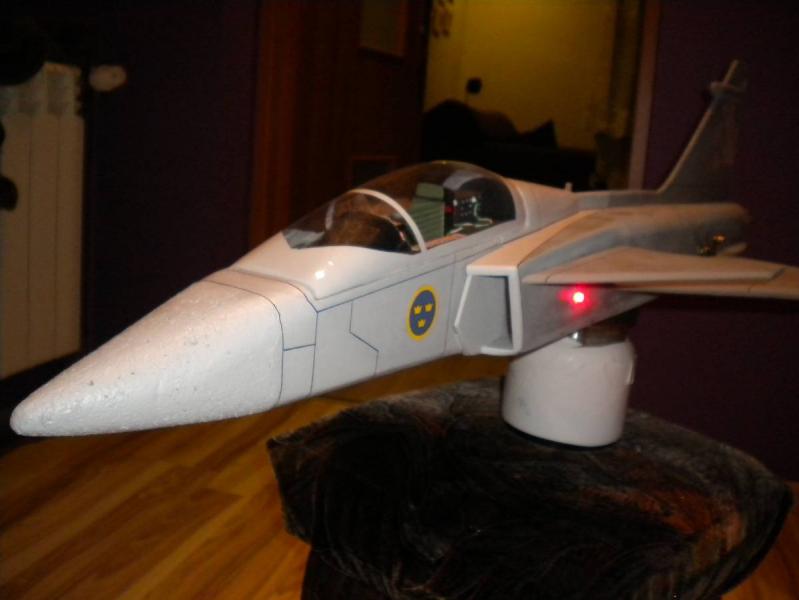

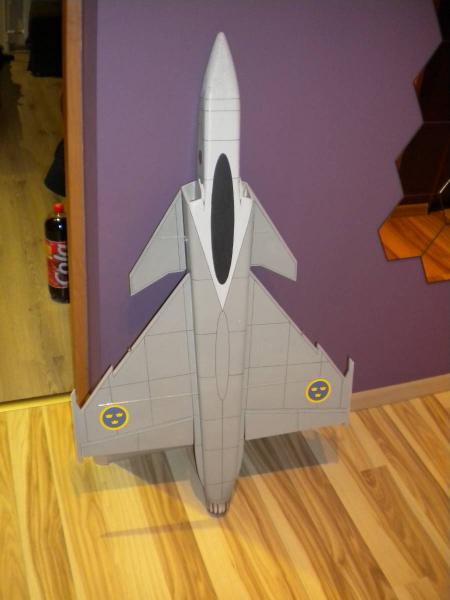

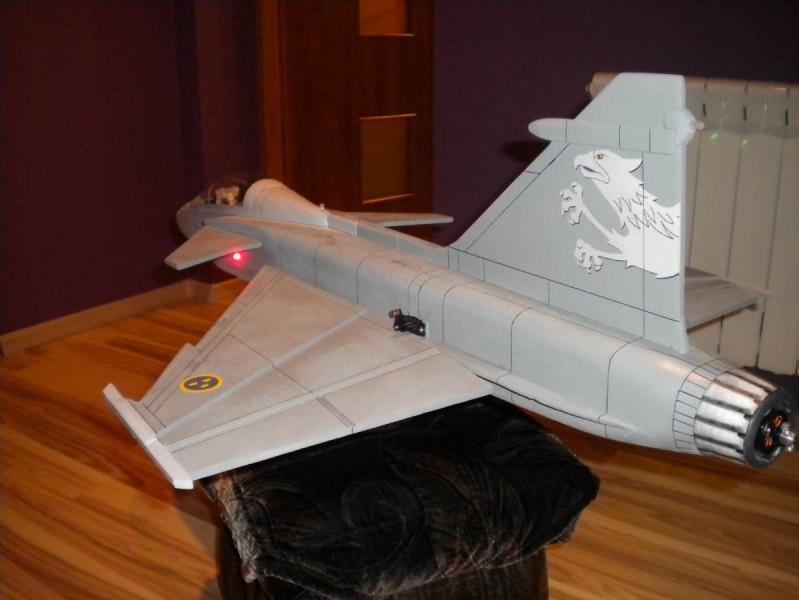

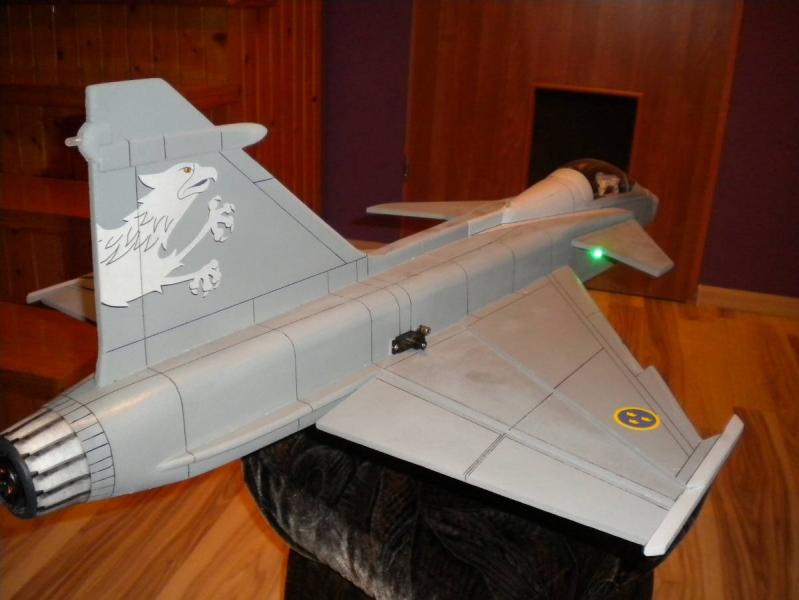

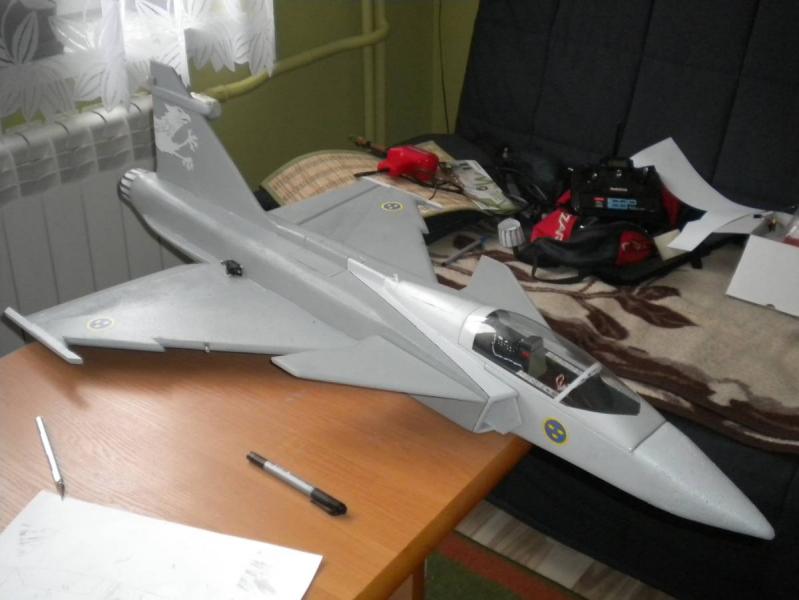

Robercie do makiety to brakuje a brakuje nie ma co szaleć ale miło słyszeć (czy może czytać) takie słowa ... dziękuje ;) Co do rozróżnienia góry od spodu to daje o wiele większe emblematy Szwedzkich Królewskich Sił Powietrznych w stosunku do tych co są na górnej stronie skrzydła ... wydaje mi się że będą się rzucać w oczy ... w F-22 mam plamy na górnej stronie poszycia co robi duży kontrast w stosunku do spodniej strony która jest cała szara. W Gripenie dodałem jedną ciemną "plamkę" w myśl zdjęcia co zamieścił Rafał w poście nr 102 i sądzę że bez problemu odróżnię górę od dołu no ale to wyjdzie w praktyce :) mam nadzieję że za dużo nie nawaliłem i wygląda o wiele lepiej z tymi liniami :) czyli jak może taki pozostać ???





















Teraz tylko mi zostało :

1. Pomalować lakierem bezbarwnym.

2. Wykleić spód modelu bezbarwną folią oracover

3. Zrobić popychacze na lotki.

4. Zamontować pilota i skleić kabinę.

5,.Wykonać mocowanie kabiny do kadłuba.

6. Wyważyć.

7. Ulotnić opcjonalnie ukrecić ;)



Czyli roboty jeszcze masa ...

CDN

Odnośnik do komentarza
Udostępnij na innych stronach

hahahahaha :lol: no pomysł świetny ... jak żona to zobaczy to każe pewnie przemalować i spędzę 2 dni na przeróbce malowania :P w zasadzie malowań Gripena można znaleźć dość sporo ale w sumie malowanie Bożonarodzeniowe to dopiero coś ... zamiast figurki pilota do kokpitu Mikołaja. Sylwetką w zasadzie to nawet choinkę przypomina :P świetna przeróbka nie widzę powodu żeby się gniewać Robercie ;)

A nad bombkami będziemy pracować jak wcześniej żona nie przywiesi na pylonach ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Ostatnio pisałem o liście co mam jeszcze do zrobienia i dwie pozycję idą do skreślenia, czyli pomalowałem już całość lakierem wodnym bezbarwnym tutaj byłem przerażony jak pomalowałem Gryfa na ogonie bo się pomarszczył ale na szczęście wszystko ładnie się wchłonęło i powierzchnia jest super :) a drugą rzecz to zrobiłem popychacze lotek

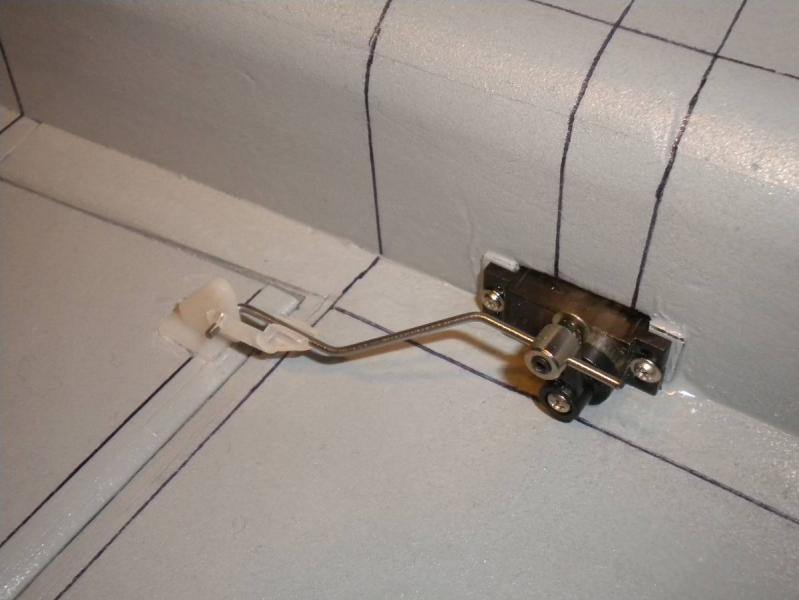

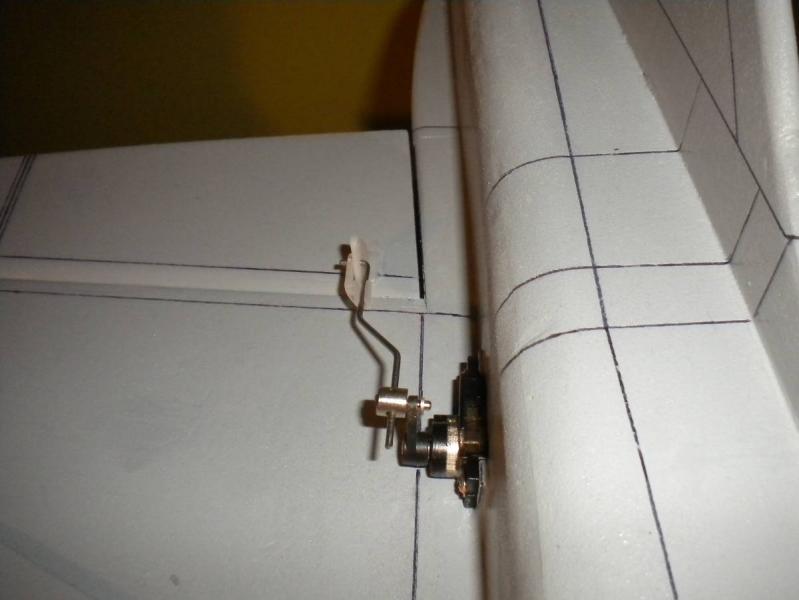

Popychacz wykonany z drutu stalowego 1,5 mm



Film pokazujący jak to wszystko się wychyla ;)

http-~~-//vimeo.com/56160274



Teraz tylko mi zostało :



1. Pomalować lakierem bezbarwnym.

2. Wykleić spód modelu bezbarwną folią oracover

3. Zrobić popychacze na lotki.

4. Zamontować pilota i skleić kabinę.

5,.Wykonać mocowanie kabiny do kadłuba.

6. Wyważyć.

7. Ulotnić opcjonalnie ukrecić ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Szczerze mówiąc nie mam pojęcia czy tak ma być w manualu jest napisane że ma być 3/4" ale jak ma to rozumieć to nie mam pojęcia ... 3/4" to droga przebyta od położenia neutrum najdalej wysuniętego punktu kanard do najwyższego ? Szczerze mówiąc teraz zabiłeś mi klina Robercie. Na chwilę obecną na mikserze mam ustawioną wartość 35% no ale może faktycznie dla świętego spokoju zmniejszę jeszcze o 10% czyli zejdę do 25% w sumie na pierwszy lot dobrze ograniczyć wychylenia sterów ... a jeszcze pytanko odnośnie aparatury turnigy 9x bo w niedalekiej przyszłości przymierzam się do zakupu takowej bo radiolink jest dość że tak powiem ubogi jak chodzi o możliwości miksowania kanałów i właśnie chce się skłonić do aparatury z większymi możliwościami, ale pragnę dodać że jestem bardzo z niej zadowolony :) gdzieś mi się obiło o uszy że da się wyłączyć w locie mikser, czyli jest jakiś taki magiczny przełącznik którym wyłączamy mikser jednym kliknięciem ?



EDIT ...

na rc groups znalazłem tylko taki film z oblotu i wychylenia kanard są z pewnością ciut mniejsze jak moje ...

http://www.rcgroups.com/forums/showpost.php?p=6880475&postcount=2

Odnośnik do komentarza
Udostępnij na innych stronach

Doświadczenia nie mam z ruchomymi canardami, po prostu wydaje mi się, że są za duże. Na filmie też są za duże, zobacz jak nim miota na początku góra dół. Jest nawet moment, że momentalnie "staje dęba". Potem jak pilot wuczuł maszynę jest już mniej nerwowy.

Pytanie wynika z troski, była by wielka szkoda jakby model był nie do opanowania przez swoja nerwowośc na reakcję sterów. Z drugiej strony nie jestem wyrocznią. Obejrzyj też podobne konstrukcje. Może znajdziesz odpowiedź.

Co do Turnigy to tak. Mozna przyporządkować przełącznikowi włączanie miksera. Co prawda nie dowolnemu, ale pstryczek jest. Tak mam klapy włączane na lotkach w P11c i przełaczanie trybu kierunku w Chiggym. Widać to na początku w filmie z

.



Znalezłem cos ciekawego.

http-~~-//youtu.be/wViV-9v7ffg

Poczekajmy na 4 część - z oblotu



Tu sa dwa filmy

Odnośnik do komentarza
Udostępnij na innych stronach

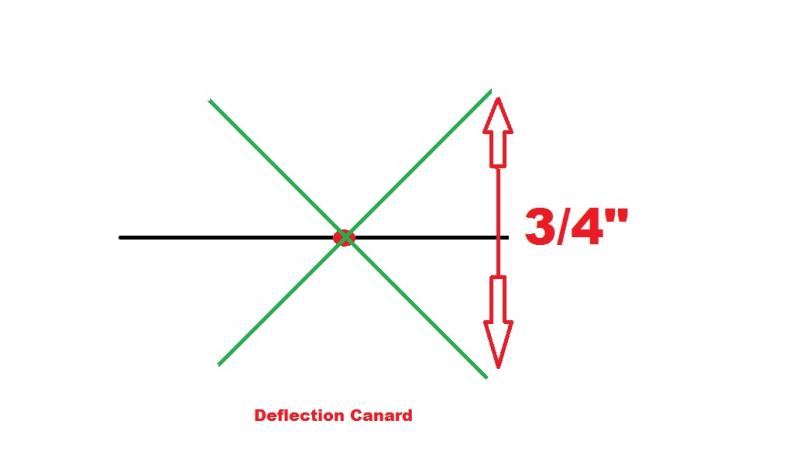

Racja widać na filmie że wychylenia kanardów jest bardzo małe więc jak jest napisane w planach wychylenia 3/4" czyli jakieś 1,9 cm czyli po 9 mm w górę i w dół ... w zasadzie te wychylenia zrozumiałem jak na rysunku i chyba prawidłowo


Od niedawna umieszczam również zdjęcia z postępu prac na rcgroups w temacie poświęconym Gripenowi (od strony 122) i wprowadzam czasami niezłe zamieszanie przez używanie automatycznego tłumacza :P ... przynajmniej jest zabawnie ... pokazałem film z działania sterów w tym wątku i sam pomysłodawca tegoż modelu Steve Shumate również przyznał że wychylenia są za duże. Tak że wielkie dzięki Robercie na zwrócenia uwagi na ten że problem, który wydaje mi się że został rozwiązany ;) dzisiaj wrzucę jeszcze jeden film mniejszymi wychyleniami kanardów.

Odnośnik do komentarza
Udostępnij na innych stronach

Jest i film teraz na aparaturze mam ustawione 10% wychylenia kanard i dodatkowo już na gotowy mikserze do sterolotek ograniczyłem ich wychylenia do wartości 35% (zaraz po uruchomieniu miksera wartość dla kanałów wychodzi po 50% ) na filmie są tylko ograniczone kanardy ale jak zobaczyłem film co podesłał Robert to uznałem że wychylenie sterolotek również jest za duże.

http://vimeo.com/56189622



sądzę że teraz w końcu będzie ;)

Odnośnik do komentarza
Udostępnij na innych stronach

×
×
