Dwupłatowy trenerek

[meran110]

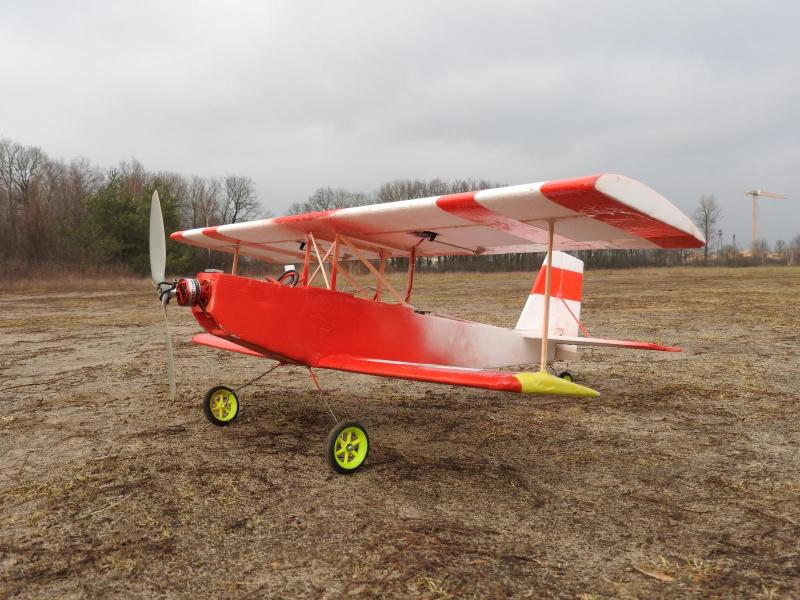

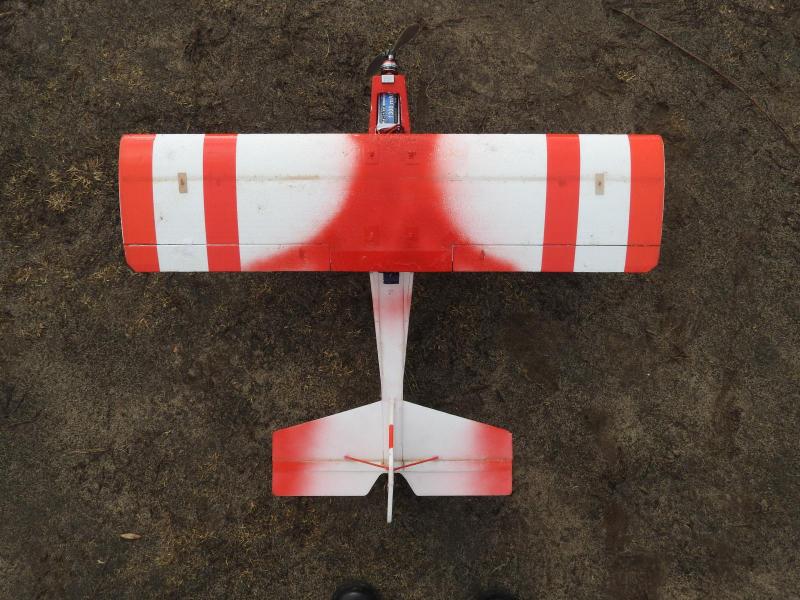

Robiąc remanent w szpargałach modelarskich wykorzystałem zapasy i powstało coś takiego. Daje mi wiele zabawy. Pozdrawiam wszystkich.

[AMC]

Całkiem żwawy i zwrotny, nawet wiatru nie bardzo się boi, moje gratulacje !

Ten delikatny skrzypiskrzeczek na rozbiegu to kółeczka ?



Powiadają, że dwa płaty są lepsze niż jeden. A mój niewiele większy PT-17 jest czasem jakiś nerwowy na średnim (tak około 5m/s) wiaterku,

dopiero jak go zaceglę ładunkiem, to się uspokaja.

Chyba przeoczyłem wagę RTF Twojego trenerka... Ważyłeś go z grubsza może?

[mayster8405]

Władysław, KLASA !!!! Takie "lotnisko" podwozie wytrzymało !? W powietrzu całkiem fajnie, ale jak by był silniczek tylko ciut mocniejszy to by było TO !!, no ale robiłeś z tego co miałeś.

[meran110]

Jest to w tej chwili mój dyżurny bagażnikowy samolocik. Decydują wymiary brak rozbudowanych czynności przedstartowych.Jeśli chodzi o "skrzpiskrzeczek" to jest dokładnie to. No ale w locie kółka nie muszą się kręcić.

[AMC]

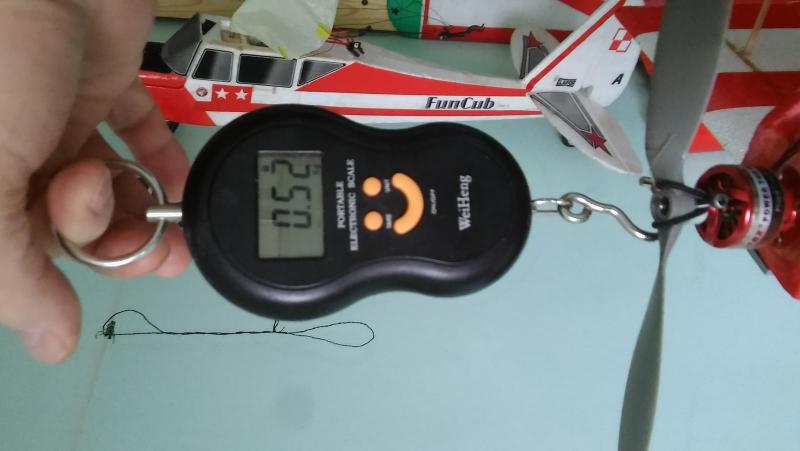

520 gramów... hmmm...To chyba dieta z suplementem nie jest potrzebna .

A kółeczka niech sobie tam popiskują, przynajmniej wiadomo, że się kręcą !

[czarobest]

Podoba mi się, sam właśnie buduję dwupłata tylko nie wiem jak to będzie bez żadnego profilu na skrzydłach.

Muszę sobie znaleźć takie miejsce do latania bo z pola może być problem ze startowaniem.

Zapytam jeszcze, co to za modelik w ok. 1:20 minucie - ten co upadł .



AMC - nie tylko ja korzystam z takiej piasty .

[miro-er1]

Wladyslaw bardzo fajny samolot , gratuluje

[madrian]

Podoba mi się, sam właśnie buduję dwupłata tylko nie wiem jak to będzie bez żadnego profilu na skrzydłach.





Profil na skrzydłach jest zawsze. Nie zawsze tylko dostatecznie wydajny.

Jeśli to depron, to warto rozważyć profile schodkowe z rodziny KMf. Proste w wykonaniu, a skuteczne w mniejszych konstrukcjach.

Grunt to się nie poddawać i iść naprzód. Ale warto czasem rozważyć czy nie lepiej ominąć danej kałuży.

[czarobest]

Profil na skrzydłach jest zawsze. Nie zawsze tylko dostatecznie wydajny.

Znowu się trochę źle wyraziłem . Buduję Ultimate Nac'a i według planów skrzydła są po prostu płaskie z depronu 6mm. I właśnie nie jest to chyba za bardzo wydajne  Problem w tym, że skrzydła już dzisiaj wyciąłem.

Wkrótce założę z nim temat i będę najwyżej pytał. Dzięki za naprowadzenie na KMf, zastanawiałem się nad czymś w tym stylu, ale nie wiedziałem czy zostawać przy planach czy kombinować.



meran110 - sorki, za posty nie w temacie.

[meran110]

Podoba mi się, sam właśnie buduję dwupłata tylko nie wiem jak to będzie bez żadnego profilu na skrzydłach.

Muszę sobie znaleźć takie miejsce do latania bo z pola może być problem ze startowaniem.

Zapytam jeszcze, co to za modelik w ok. 1:20 minucie - ten co upadł .



AMC - nie tylko ja korzystam z takiej piasty .

To jest "takie coś" z piankowego węża dla dzieci na basenie co to gniot sia, nie łamiot' sia.

[wacek.matuszak]

Fajny model i nieźle lata . Ale, o ile takich dwupłatów  można w sieci znaleźć sporo ,to ten "pasażer " to ,jak dla mnie "lodzio miodzio " Czy można prosić o jakieś bliższe dane : z czego skrzydła ,wymiary , napęd ? Zapewne nie będę tego cuda budował bo pomysłów mam na 2 lata naprzód ,ale zawsze warto mieć coś ciekawego w planach na przyszłość. A  wykorzystanie pływaczka na model to w.g mnie strzał w 10.

Pozdrawiam

[meran110]

A tu coś więcej na temat "odrzutowca".

[Bartek Piękoś]

Fajny dwupłat z recyklingu.

Odrzutowiec kapitalny! Kiedyś taki popełnię, bo mało jest modeli samolotów pasażerskich na lotniskach.

Cieszy każdy kolejny, zwłaszcza taki budżetowy.

[AMC]

Też mi się podoba ten patent na "Benka" !

[302_Osh]

Jeden z ciekawszych modeli na tym forum. Dla nowicjuszy jak znalazł.

[tombrzus]

Jest to w tej chwili mój dyżurny bagażnikowy samolocik. Decydują wymiary brak rozbudowanych czynności przedstartowych.Jeśli chodzi o "skrzpiskrzeczek" to jest dokładnie to. No ale w locie kółka nie muszą się kręcić.

Kolejny fajny patent w Twoim hangarze!



Gratuluję i pozdrawiam,



Tomek

[meran110]

Odkurzyłem temat dwupłata. Zbudowałem pomniejszoną wersję z depronu =3. Modelik z pakietem 450/2S waży 160 gramów.

Silnik to:https://www.ef3m.pl/pl/p/Silniczek-do-drona-QAV250-1806-CCW-2300KV-2-3S-ciag-460g-/1916, śmigło EP 6030 s rozwierconym otworem, SC 35 mm od krawędzi natarcia górnego płata do latania ostrego, na wietrze itp. 45 mm do latania na "rzęsach".

Płaty zamocowane symetrycznie. Górny na 0 st. dolny ~4mm uniesiona krawędź natarcia.

Amatorom życzę miłej zabawy w zimowe wieczory.

[meran110]

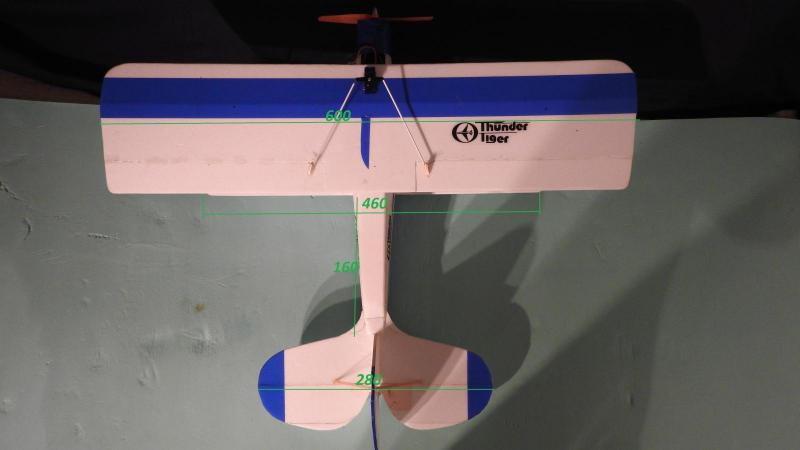

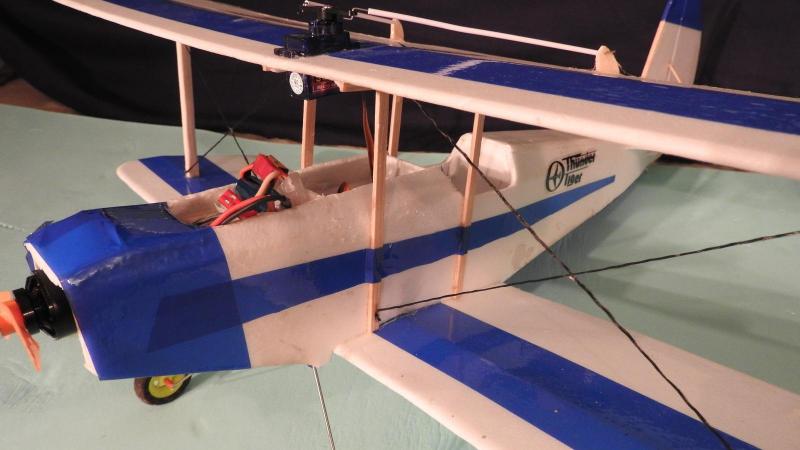

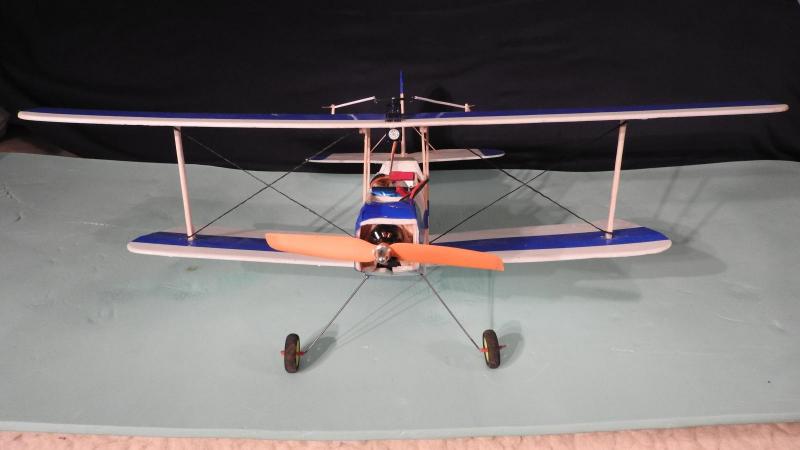

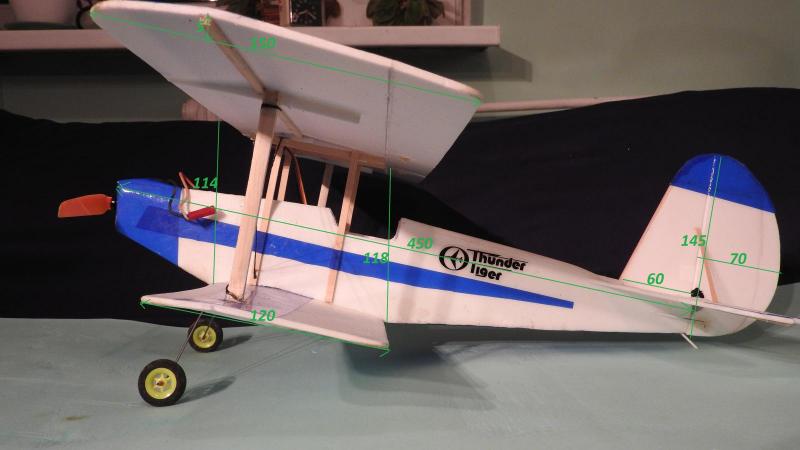

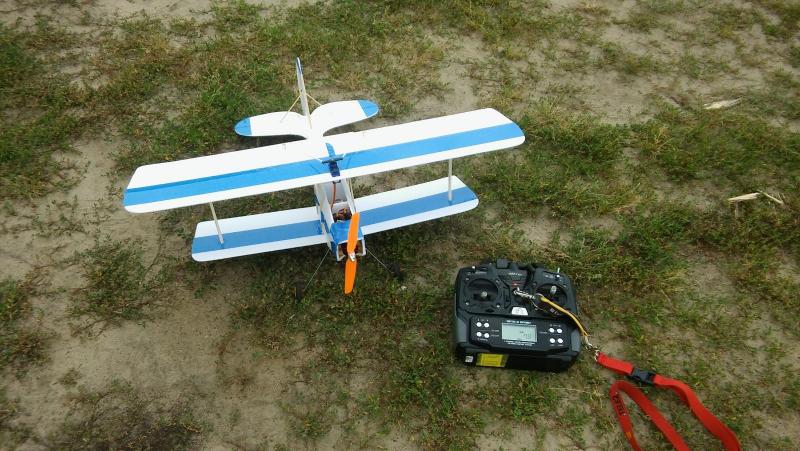

Podczas zimowego remontu dokonałem przebudowy swojego dwupłata. Zyskał na rozpiętości, zmianie uległy kąty zaklinowania skrzydeł i kadłub zyskał na wielkości dzięki czemu model może już latać na żyletę.



Zmieniłem obrys stateczników i proporcje sterów (powiększone) oraz ramie statecznika zwiększone do 220 mm (10%). Model nawet na plecach lata bez przy puszczonych drągach.

[jethrotull]

Dlaczego zrobiłeś kąty natarcia skrzydeł odwrotnie niż się normalnie robi (większy na dole)?

[meran110]

Dlaczego zrobiłeś kąty natarcia skrzydeł odwrotnie niż się normalnie robi (większy na dole)?

Nim odpowiem wytłumaczę się z kilku uproszczeń jakie stosuję na własne potrzeby aby nie irytować aerodynamików uczonych w piśmie. W profilu Clark Y za cięciwę i kąt 0 przyjmuję dolny profil, ramię statecznika to u mnie odległość od krawędzi spływu skrzydła do początku statecznika poziomego bez względu na jego skosy. To taka łopatologia dla świeżych amatorów.

Gdzieś w swoich szpargałach dawno temu czytałem o trzech sposobach klinowania skrzydeł w dwupłatach, 0, + i - w zależności od przeznaczenia modelu. Ni diabła nie mogę znaleźć źródła. W swoich poczynaniach zacząłem zabawę od 0 przez dolny na +, górny 0. Teraz zrobiłem dolny 0, górny -. Po wytrymowaniu model lata jak marzenie. Przy określonej prędkości staje się prawie symetryczny w lataniu. Zarówno w locie normalnym i odwróconym można puścić drążki.

Opisałem co i jak zrobiłem z pozycji majsterkowicza, zagadnienia teoretyczne pozostawiam zawodowcom.

Nieco lotu tutaj
