Piotrek_SGM

silniki do modeli 3D - nasze pomiary

Recommended Posts

Cześć,



Ponieważ takie informacje są w sieci dość trudno dostępne, chciałbym zaproponować wspólny wątek z pomiarami napędów do modeli 3D, którymi latamy.



Pozwolę sobie zacząć:



silnik: AXi 5325/20 Gold Line (280kV, 2300W, 575g)

regulator: Jeti Advance 90 Pro Opto

śmigło: Xoar PJN 20x10

pakiety: 8s (2x 4s) SLS Mangnum V2 LiPo 4000mAh 45/90C



Zmierzony prąd maksymalny (na ziemi): 66A

Zmierzone obroty maksymalne (na ziemi): 6870rpm

Ciąg statyczny (wyliczony teoretycznie na podstawie w/w pomiarów): 8684g

Share this post


Link to post
Share on other sites

Ja mogę Wam liczyć w ecalcu, będzie ciekawie porównać teorię z rzeczywistością.

Share this post


Link to post
Share on other sites

Ja uważam, że e-calc liczy w miarę dobrze. Ale to może być okazja do weryfikacji.

Share this post


Link to post
Share on other sites

Pewnie tak jak do wszystkiego trzeba pewnie podchodzić z pewną nutą podejrzliwości. Kiedyś policzyłeś jakiś mój silnik, przy okazji dochodzenia a`propos spalenia regla i dane były od czapy, nijak mające się do danych podawanych przez producenta, ale również do danych, które później uzyskałem przy pomocy wattometru (mniej więcej odpowiadające danym producenta).

Share this post


Link to post
Share on other sites

A mierzyłeś ciąg na hamowni?



A napisałem, że mierzyłem? Nie.





Ja mogę Wam liczyć w ecalcu, będzie ciekawie porównać teorię z rzeczywistością.



Pewnie, chętnie, policz.

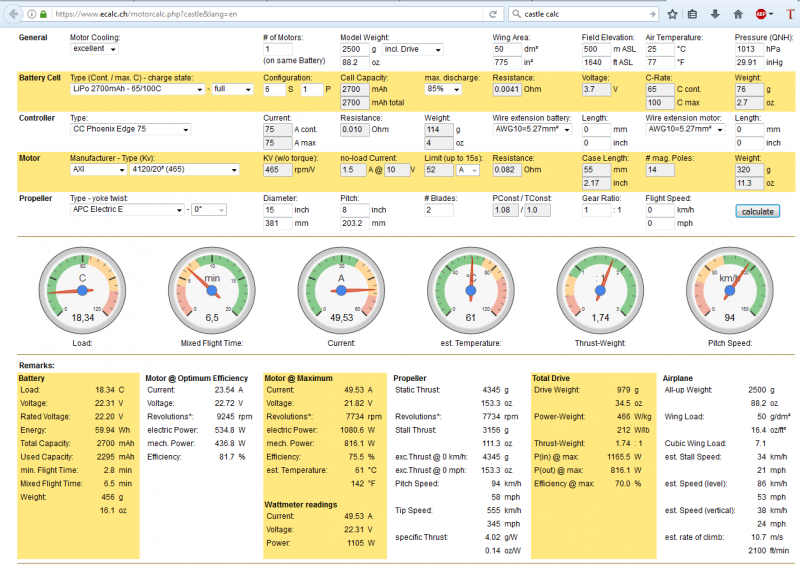

Teoria i praktyka:



Całkiem zbliżone wyniki. Z tego co do tej pory doświadczyłem, jeśli chodzi o silniki AXi i Dualsky to eCalc daje bardzo zbliżone wyniki do rzeczywistości.

Share this post


Link to post
Share on other sites
