Su-22M4 z planami

[robertus]

Nie sądzę, abym w dwa tygodnie obrobił się ze wszystkim. Chyba , żeby wziąć takiego...nielota

[robertus]

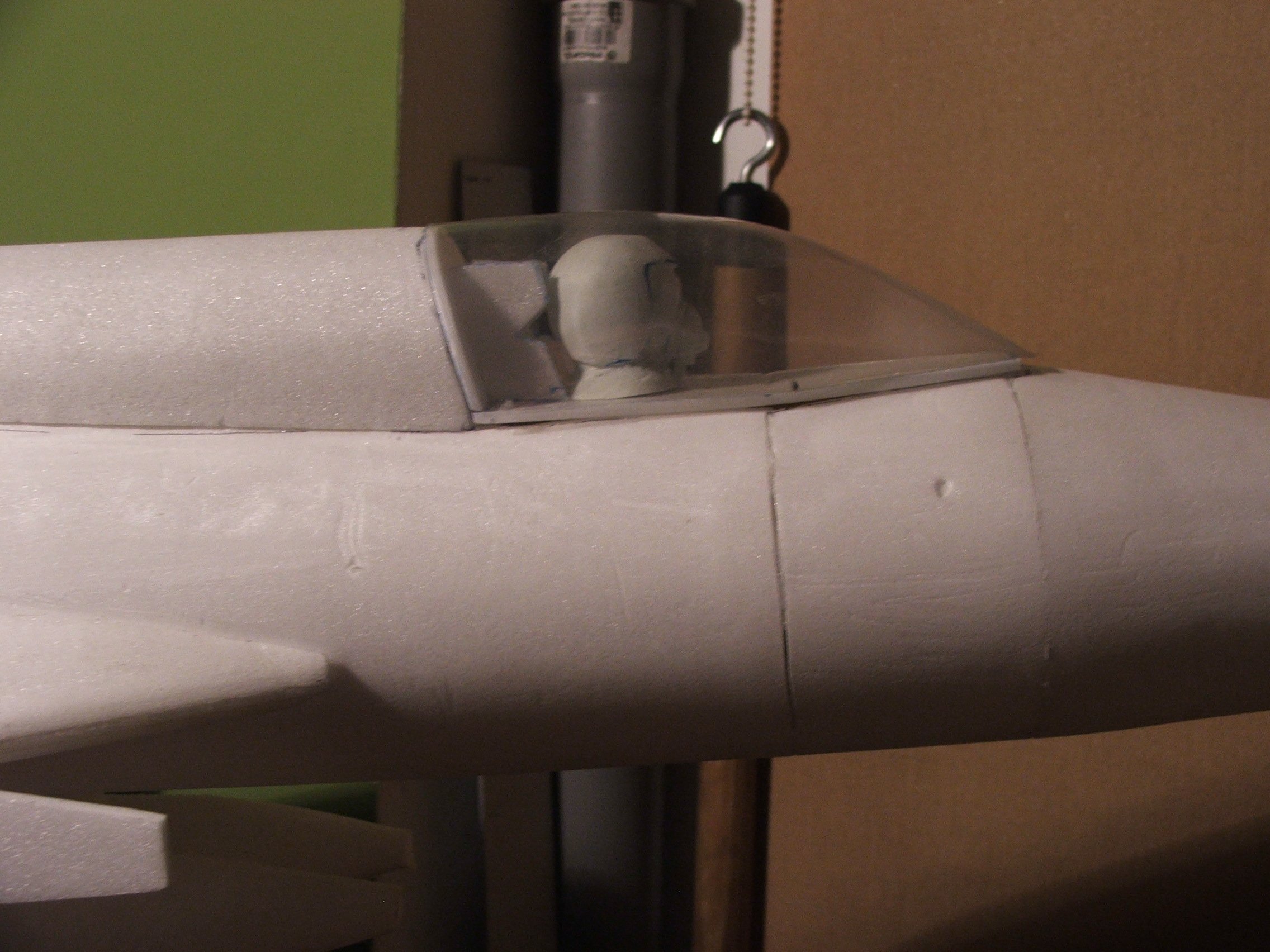

Pilot już w kabinie

[robertus]

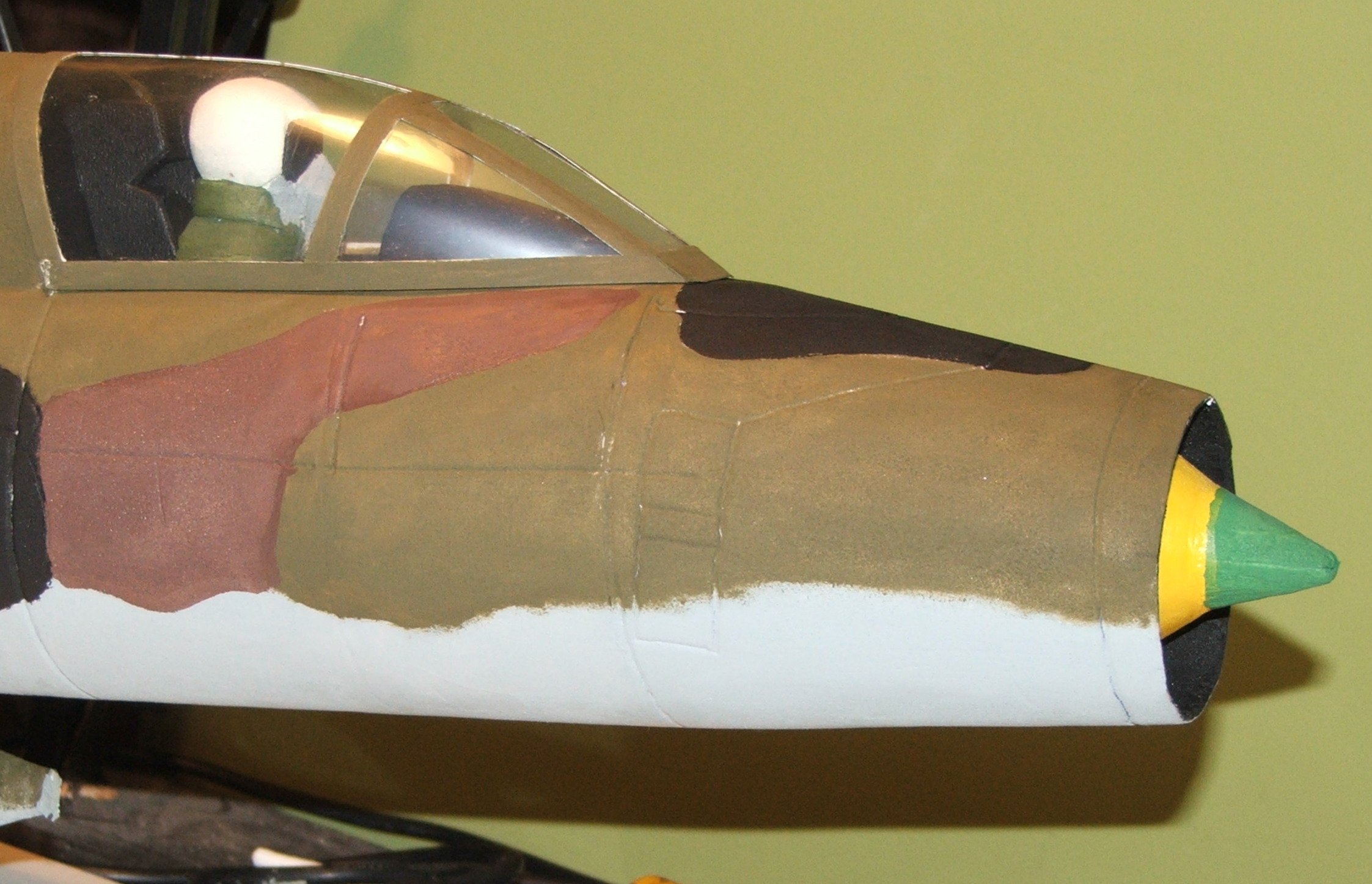

Wziąłem się za malowanie.

Będą jeszcze poprawki, zdjęcie obnaża każdą niedoróbkę.

[robertus]

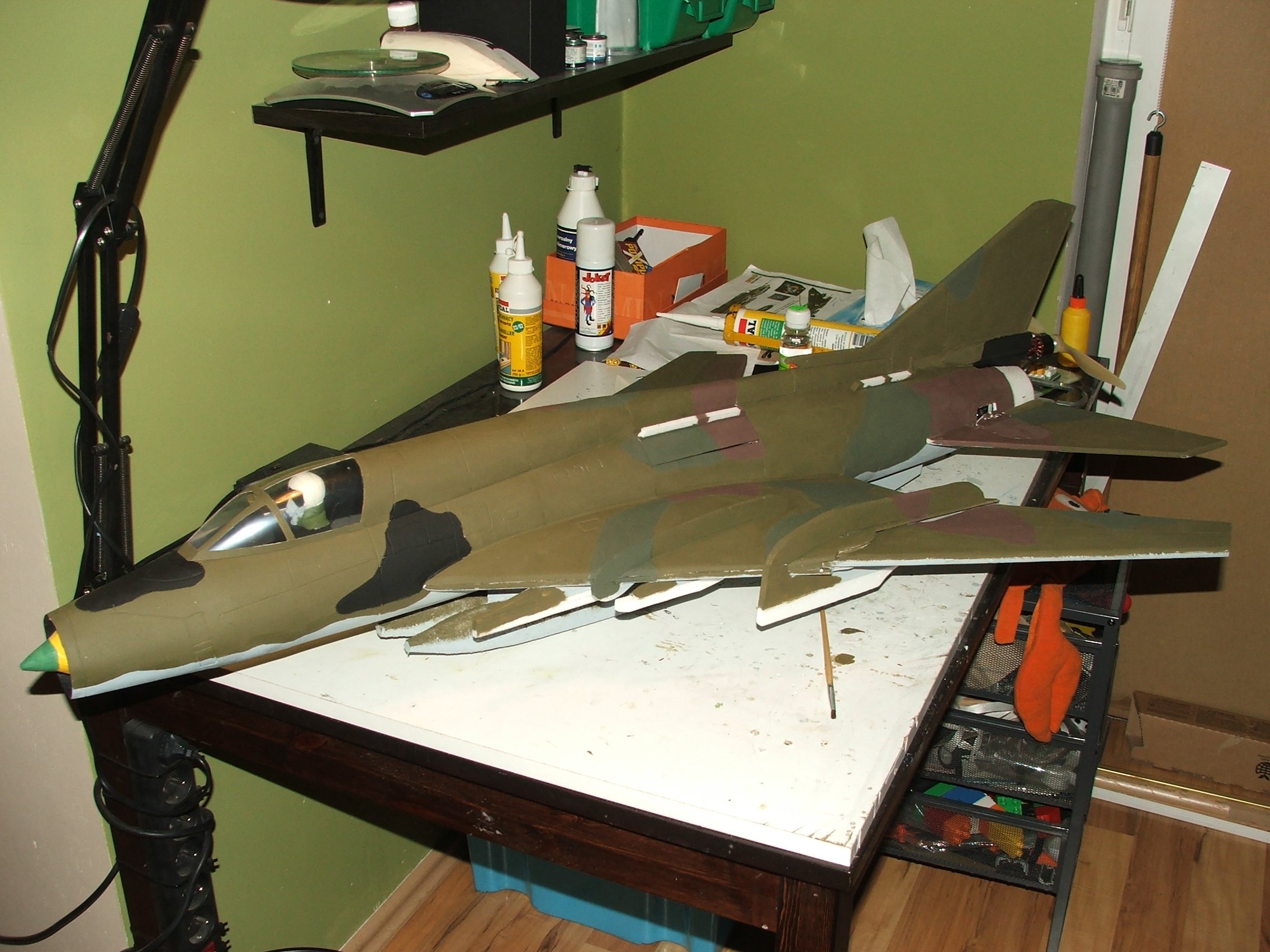

Po kilku dniach malowania wygląd tak.

Jeszcze trochę srebrnej farby gdzieniegdzie potrzeba

[Lord Rzeźnik]

Wygląda bajecznie, Martwi mnie tylko napęd statecznika.Użycie serwa jako elementu przenoszącego obciążenia zginające? To jest jakiś sprawdzony patent? Jeśli nie, to ja bym proponował takie rozwiązanie.

[robertus]

Takie sterowanie - serwo napędzające bezpośrednio stateznik - jest stosowane np w F-15 GWS.

Wyjaśnij proszę swój rysunek. Zrozumiałem go tak, że ster obraca się na pręcie a serwo porusza sterem za pomocą bolca poruszającego sie we wnęce w stateczniku?

[Dj.]

Daj znac kiedy będziesz latał, podjadę i udokumentujemy...

[Lord Rzeźnik]

Dokładnie Robercie. Oba stery na jednej prowadnicy. A gniazdo śruby oczywiście ze sklejki lub nawet czegoś mocniejszego(cierną powierzchnię najlepiej byłoby potraktować papierem 2500, a gwint ze śruby usunąć lub nałożyć na niego koszulkę od bowdena?,) Jako blokady podkładki o odpowiedniej średnicy albo pierścienie ze sklejki. A jeśli zostaniesz przy swoim ,to upewnij się, że oś obrotu jest w środku aerodynamicznym statecznika lub w najgorszym wypadku lekko przed. Umieszczenie osi za środkiem byłoby, jak bieganie z płytą depronu trzymając ją poziomo przed sobą - jak przy dużej prędkości doszłoby do wychylenia, to już trudno wrócić do neutrum. Ale u ciebie już widać na oko, ze jest OK. Dobrze widzę, że serwa mają metalowe tryby ? Jeśli tak to na pewno zwiększa to szanse powodzenia.

[vaderjk]

Hej,



A to nie latal przed malowaniem?

[robertus]

Zima była długa to z nudów pomalowałem. Jeszcze nie latał. Mam jeszce trochę pracy nad ogonem.

[robertus]

Kontrola przedstartowa.

Ważne pytanie, czy dobrze ustawiłem sterolotki w kwestii działania lotek?

[kmada]

Kurcze, ale ładnie wygląda ta Suka Wychylenia powinny być ok, w końcu jako lotki są blisko osi kadłuba, a jako wysokość przydadzą się spore wychylenia na małych prędkościach.

[robertus]

A nie mam czasem reversu na lotkach?

[solainer]

A nie mam czasem reversu na lotkach?

nie ma

[przemo]

No to oblot chyba już na dniach ? jaka waga do lotu ?

[rapier]

dobra, pieknie to wyszlo , czekamy na oblot i zabieraj się za JAK-a CZekam niecierpliwie

[Tomek]

śliczniutka suczka

[robertus]

Oblot. Środek ciężkośći ustawiłem tak jak w rzutce, niestety okazał się dość tylni i model reagował bardzo narowiście mimo ustawionych expo i dr. Sprowadzenie go na dół w jednym kawałku było dość stresujące.

Gdy dobrze ustawię SC i samolot bedzie równo latał to zaczne się bawić pokrętłem od geometrii skrzydeł.

[przemo]

Ogranicz jeszcze wychylenie sterów. Takie jak masz teraz to za dużo jak na ster płytowy.

[RAFALR30]

Su, su, suuu... Super maszyna . Rzucałeś model z ręki z pełnym wyposażeniem dla sprawdzenia środka ciężkości? Jeżeli na podstawie rzutów stwierdziłeś, że SC jest OK a ustawienia wychyleń sterów pozostawiłeś jak na pierwszym filmie z prób statycznych to to może być przyczyną jego narowistości. W swoim F-18 ograniczyłem wychylenie sterów na 30% a mimo to jest bardzo zwrotny.

A gdzie szachownice na Su-22 i lisek z Powidza?

Gratuluję pierwszego "nerwowego" ale udanego oblotu. Ile startów tylu lądowań życzę!

Wpisz mnie Robercie na listę chętnych do pozyskania planów Twojego modelu.
