Su-22M4 z planami

[robertus]

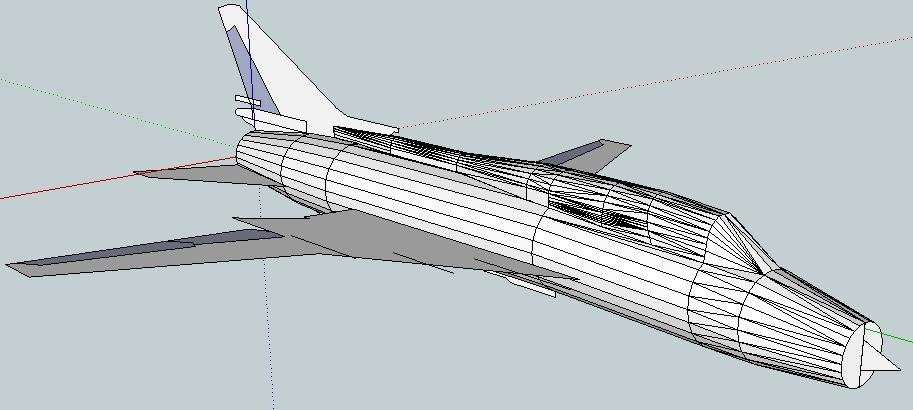

Zabieram się za Su-22M4. Chciałbym zrobić w niej zmienną geometrię skrzydeł.
Na razie mam to



Plany w poście #188

[Grzegorz POL]

Bardzo ciekawy samolot. EDF czy pusher?

[kmada]

Łłłłłłłłiiiii... cała masa super wzorów malowań Te skrzydła bardzo lekko się składają po usunięciu siłowników, miałem okazje bawić się egzemplarzem muzealnym Zaprojektuj też wyrzutniki flar na kadłubie, zyskasz mnóstwo realizmu.

Pazurki:



[robertus]

W symulatorze Phoenix jest Su-22 edf w Polskich barwach. To on mnie nakręcił na budowę, ale u mnie to będzie śmigiełko. Z przodu lub z tyłu. Zacznę od mechanizacji skrzydeł. Potem się zobaczy.

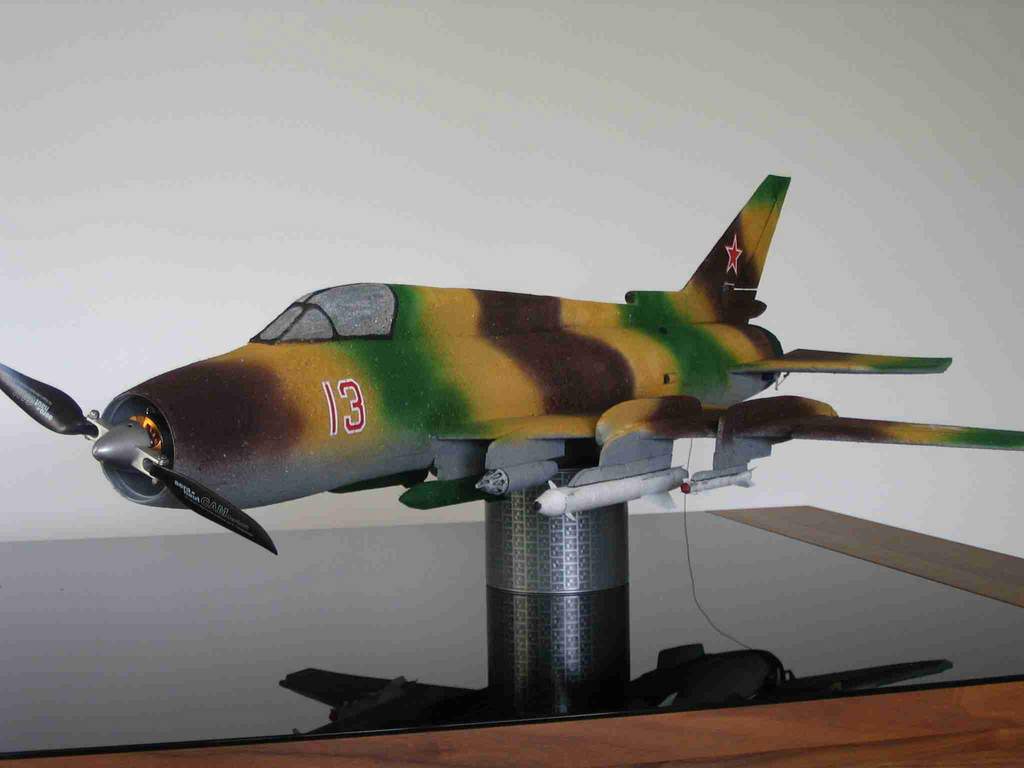

Tak wygląda ze śmigłem w dziobku. To w sumie jedyny model su-22/su-17 jaki udało mi się znaleźć

[Tomek]

W dęblinie stoi z rekinią paszczą wygląda zarąbiście

[robertus]

Poszukuję obrazka pokazującego dokładne miejsce osi obrotu skrzydła.

[Pacza]

Co prawda to skrzydła z modelu plastikowego ale chyba dają jakiś pogląd...



[robertus]

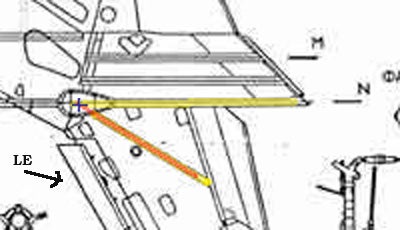

Znalazłem jednak coś Wygląda na to, że oś obrotu jest pod "łezką"

[kmada]

Jest pod tą "łezką", to uwypuklenie jest przedzielone prowadnicą strug:

[Dj.]

Dokładnie pod "łezka", w osi obrotu jest jeszcze automatyczna smarownica złącza... Robert ale tego chyba nie będziesz odtwarzał?

[kesto]

Fajnie, że zdecydowałeś się na ten samolot. Jest ładny i nawet zacząłem zastanawiać się, dlaczego wszyscy robią tylko MiGi-29, Su -27 czy F-14 do 22, a tu taki "niewykorzystany" sprzęt ze świetnym kamuflażem. Ja już nawet zakupiłem Małego Modelarza, aby na jego podstawie zacząć Su-22, zwłaszcza, że mam w modelarni kolegę, który był dowódcą klucza mechaników obsługujących te maszyny

[Viper]

Z dużym zainteresowaniem i podziwem obserwuję coraz to kolejne piękne projekty Kolegi Robertusa.

Ale błagam, odrzutowiec ze śmigłem i to w sytuacji coraz większej dostępności napędów edf.

Ten Su ze zdjęcia ze śmigłem, toć to jakiś koszmar.

Zgłaszam postulat:



Odrzutowce tylko edf !!!

[robertus]

Może i tak, ale ja zupełnie nie mam doświadczenia z EDF. To po pierwsze.

Wstępne szacunki wskazują, że kadłub będzie miał zaledwie 10cm średnicy. Będzie miejsce na wentylator, ale reszta osprzętu znacząco zmniejszy światło w tunelu. trzeba by zrobić jakieś lewe wloty. To po drugie, a to jest profanacja wg mnie.

[Viper]

Ponarzekać można.

Ale i tak będę trzymał kciuki

[waldi1973]

. trzeba by zrobić jakieś lewe wloty. To po drugie, a to jest profanacja wg mnie.



Robertus - profanacja to jest śmigiełko z przodu (lub z tyłu) w takim modelu.. Pokuś się i zrób EDF.. Choćby miał mieć "lewe" wloty..



Kibicuję Ci uważnie.. Ten samolot podoba mi się tak samo bardzo jak MiG-29.. Gdybyś chciał - mam dość dokładną dokumentację SU-22M4 / SU-22UM3K.

[RAFALR30]

Dołączam się do protestu - śmigiełku z przodu lub z tyłu mówimy stanowcze NIE!

Mam nadzieję, że przesłane przeze mnie plany z Małego Modelarza pomogą Tobie w budowie tego modelu - liczę na makietę

[Dj.]

Może i tak, ale ja zupełnie nie mam doświadczenia z EDF.



Jak to nie masz? Mig 15 ma prawie naped tunelowy..



.

lewe wloty.

Su ma klapy przeciwpompażowe z przodu,cztery sztuki - mogą służyć jako dodatkowe wloty...

[robertus]

Jak to nie masz? Mig 15 ma prawie naped tunelowy..



prawie robi różnicę

Su ma klapy przeciwpompażowe z przodu,cztery sztuki - mogą służyć jako dodatkowe wloty...



Oglądając filmik na YT zastanawiałem się nad ich wykorzystaniem.

Na razie to wczesny moment projektowania.

[paulusr]

EDF, EDF.....

Mam Miga 21 nieco większego na Mini Fana. Ze stożkiem wlotowym nie udało się go oblatać ale po usunięciu stożka i podwozia lata. Z tym że mój waży 1700 g i ma 56 cm rozpiętości !. Jeśli użyjesz depronu to do lotu może wyjść około 500 g a to pozwala użyć pakiety 3 s i liczyć na 350W głupoty piszę - 270 W i 500 g ciągu przy wentylatorze 50 mm. A naprawdę warto bo Mig nawet bez stożka jest mistrzem świata w locie. Mam jakiś filmik - jak się uda to go jakoś wrzucę. A Su 22 nawet ten ze śmigłem z przodu jest piękny. Jeśli zastosujesz pierścień wlotowy możesz łapać dodatkowe powietrze i da to efekt.



Co zrobisz ze środkiem ciężkości który się przesuwa przy zmiennej geometrii?

[Dj.]

Mig nawet bez stożka jest mistrzem świata w locie



Widziałem i podziwiałem w locie na jednym z modelarskich lotnisk w okolicach Baden Baden - F 104 Starfighte'a - model elaporowy(lub podobny materiał pewnie chiński) to była rakieta...
